ИБП постоянного тока PS1210G
-
Форм-факторнапольный
-
Номинальное входное переменное напряжение, В220
-
Номинальное выходное напряжение постоянного тока, В12
-
Выходной ток, А10
-
Наличие встроенных батарейнет
-
Отсек для установки аккумуляторных батарейесть
-
Емкость встраиваемых АБ, Ач7, 17, 26, 38
-
Ток заряда АБ, Ане более 3
-
Масса, кг7
-
Гарантийный срок, мес24
19 450 ₽
Под заказ
Источник бесперебойного питания постоянного тока «Штиль» PS1210G предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 12 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 10 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS1210G недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

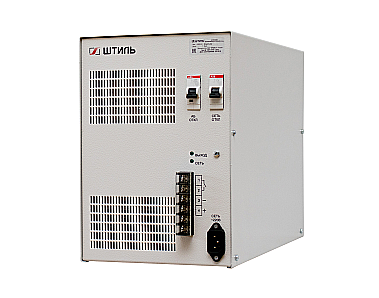

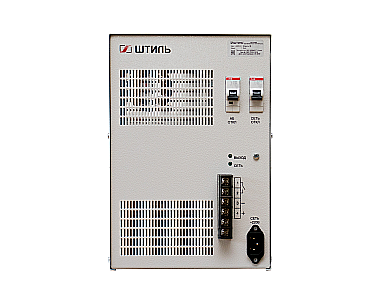

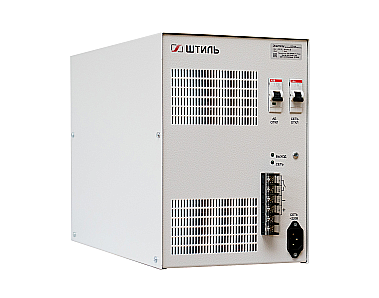

Конструктивно изделие выполнено в виде напольного/настольного модуля с отсеком для установки аккумуляторной батареи емкостью до 38 Ач. На фронтальной стороне ИБП размещены:
- автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
- автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
- выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
- разъем для подключения сетевого питающего напряжения.
Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.
Принцип работы
ИБП постоянного тока «Штиль» PS1210G построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 12 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Отличные технические характеристики
- широкий диапазон входного переменного напряжения – 180-264 В;
- диапазон выходного напряжения при работе от АБ – 10,5-13,7 В;
- точность стабилизации выходного постоянного напряжения – ±0,2%;
- помехоподавляющие входные и выходные фильтры;
- КПД – 82%;
- принудительное охлаждение.
Функциональность и надежность
- защита от перегрузки и КЗ с автовосстановлением;
- ограничение тока заряда АБ;
- защита от «глубокого» разряда и неправильной полярности АБ;
- автоматический заряд/подзаряд АБ в буферном режиме;
- «сухие» контакты;
- срок службы – не менее 10 лет.
Общие
| Отсек для установки аккумуляторных батарей | есть |
| Тип выпрямителя | импульсный |
| Страна производитель | Россия |
| Форм-фактор | напольный |
Входные характеристики
| Рабочий диапазон входного переменного напряжения, В | 180-264 |
| Номинальное входное переменное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Выходной ток, А | 10 |
| Среднеквадратичное значение пульсаций выходного напряжения, мВ | не более 150 |
| Номинальное выходное напряжение постоянного тока, В | 12 |
| КПД, % | 82 |
| Точность стабилизации выходного напряжения при работе от сети переменного тока, % | ±0,2 |
| Номинальное выходное напряжение при работе от сети переменного тока, В | 13,7 |
| Диапазон выходного напряжения при работе от АБ, В | 10,5-13,7 |
Аккумуляторные батареи (АБ)
| Емкость встраиваемых АБ, Ач | 7, 17, 26, 38 |
| Количество встраиваемых АБ 12В, шт. | 1 |
| Ток заряда АБ, А | не более 3 |
| Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
| Холодный старт | опция |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Наличие встроенных батарей | нет |
Панель управления и интерфейсы
| «Сухие» контакты | да |
| Светодиодная индикация | наличие входного и выходного напряжения |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 304х207х480 |
| Масса, кг | 7 |
| Цвет корпуса | серый |
| Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | Стоимость | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||||
| 7,2 | 280 | 110 | 70 | 45 | 35 | 30 | 25 | 20 | 15 | 10 | 1 981 ₽ | В корзину | |
| 17 | 780 | 400 | 230 | 160 | 120 | 100 | 80 | 70 | 60 | 50 | 4 589 ₽ | В корзину | |
| 26 | 1200 | 540 | 340 | 240 | 210 | 150 | 120 | 110 | 90 | 80 | 8 275 ₽ | В корзину | |
| 40 | 1440 | 1000 | 700 | 480 | 360 | 280 | 220 | 200 | 170 | 140 | 13 318 ₽ | В корзину | |
| 1 | ИБП постоянного тока PS1210G | 1 шт. |
|---|---|---|
| 2 | Розетка сетевая кабельная | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
