ИБП постоянного тока PS2405D
-
Форм-факторнастенный
-
Номинальное входное переменное напряжение, В220
-
Номинальное выходное напряжение постоянного тока, В24
-
Выходной ток, А4,5
-
Наличие встроенных батарейнет
-
Отсек для установки аккумуляторных батарейесть
-
Емкость встраиваемых АБ, Ач7
-
Ток заряда АБ, Ане более 0,8
-
Масса, кг3,2
-
Гарантийный срок, мес24
11 890 ₽
Мало
Источник бесперебойного питания постоянного тока «Штиль» PS2405D предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 24 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 4,5 А. Указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2405D недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

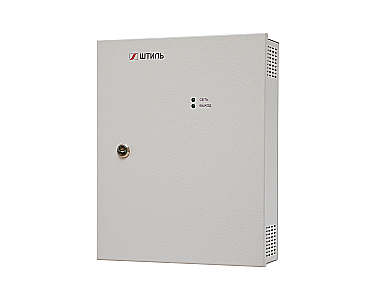

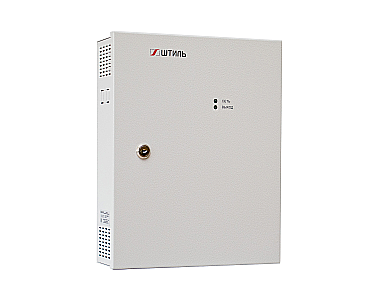

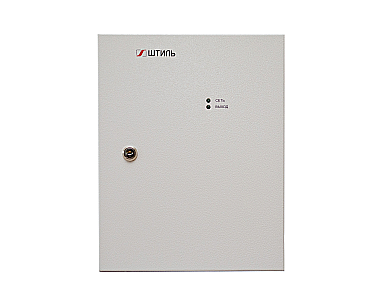

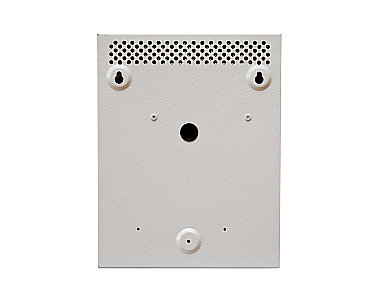

Источник питания выполнен в виде модуля настенного крепления с запираемой на ключ дверцей и отсеком для установки аккумуляторных батарей емкостью 7 Ач. Передняя панель изделия снабжена светодиодными индикаторами наличия входного и выходного напряжения. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.
Принцип работы
ИБП постоянного тока «Штиль» PS2405D построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Отличные технические характеристики
- широкий диапазон входного переменного напряжения – 88-264 В;
- диапазон выходного напряжения при работе от АБ – 21-27,4 В;
- точность стабилизации выходного постоянного напряжения – ±0,4%;
- помехоподавляющие входные и выходные фильтры;
- КПД – 82%;
- естественное охлаждение.
Функциональность и надежность
- защита от перегрузки и КЗ с автовосстановлением;
- ограничение тока заряда АБ;
- защита от «глубокого» разряда и неправильной полярности АБ;
- автоматический заряд/подзаряд АБ в буферном режиме;
- «сухие» контакты;
- срок службы – не менее 20 лет.
Общие
| Форм-фактор | настенный |
| Тип выпрямителя | импульсный |
| Страна производитель | Россия |
| Отсек для установки аккумуляторных батарей | есть |
Входные характеристики
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 88-264 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Номинальное выходное напряжение при работе от сети переменного тока, В | 27,4 |
| Точность стабилизации выходного напряжения при работе от сети переменного тока, % | ±0,4 |
| Диапазон выходного напряжения при работе от АБ, В | 21-27,4 |
| Среднеквадратичное значение пульсаций выходного напряжения, мВ | не более 200 |
| Выходной ток, А | 4,5 |
| КПД, % | 82 |
Аккумуляторные батареи (АБ)
| Наличие встроенных батарей | нет |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Количество встраиваемых АБ 12В, шт. | 2 |
| Емкость встраиваемых АБ, Ач | 7 |
| Ток заряда АБ, А | не более 0,8 |
| Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
Панель управления и интерфейсы
| Светодиодная индикация | наличие входного и выходного напряжения |
| «Сухие» контакты | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | естественное |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 330х260х88 |
| Масса, кг | 3,2 |
| Цвет корпуса | серый |
| Батарейные модули/стеллажи |
Суммарная ёмкость АБ, Ач |
Время автономной работы (в зависимости от уровня нагрузки), мин | Стоимость | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | ||||
| 7,2 | 760 | 300 | 180 | 120 | 90 | 80 | 70 | 55 | 45 | 40 | 4 709 ₽ | В корзину | |
| 1 | ИБП постоянного тока PS2405D | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
Руководства по эксплуатации
| Источники бесперебойного питания постоянного тока: PS2405D, PS2405E, PS2405E, PS2410G, PS2410G, PS2420G, PS2420G, PS2405G 19”, PS2405G 19”, PS2410G 19”, PS2410G 19”, PS2420G 19”, PS2420G 19” | Скачать |
