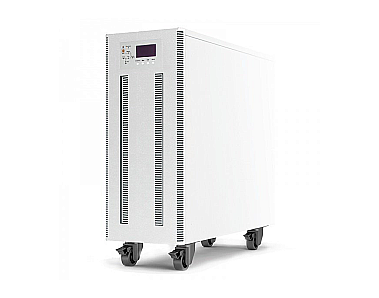

Трехфазный онлайн ИБП ST33030S (30 кВА)

По числу фаз (фазности) онлайн ИБП «Штиль» делятся на три типа:

• 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение к однофазной электросети (220/230 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки;
• 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания как однофазной, так и трехфазной нагрузки (кроме электроприборов с трехфазными электромоторами);
• 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.

Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность ИБП можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности ИБП надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

Обращаем внимание на то, что ИБП «Штиль» могут круглосуточно (24/7) обеспечивать подключенные электроприборы указанной активной выходной мощностью.

Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную.

Для определения необходимой полной выходной мощности ИБП надо сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их пусковую потребляемую мощность.

Полная потребляемая мощность нагрузки редко указывается её производителем. Если данной информации найти не удается, то ее можно рассчитать. Для этого необходимо активную мощность нагрузки, которая указывается в ваттах (Вт), разделить на её коэффициент мощности (cos φ). Получается следующая формула: P_полная = P_{активная} / cos (φ).

Коэффициент мощности (cos φ) или power factor (PF) обычно указывается в паспорте электроприбора или на его шильдике. Если значение коэффициента мощности найти не удается, то можно взять усредненные данные для разных видов нагрузок из открытых источников.

ИБП переменного тока по принципу работы делятся на три типа: резервные (off-line), линейно-интерактивные (line-interactive) и двойного преобразования (on-line).

Все ИБП бренда «Штиль» относятся к топологии on-line и работают по самой прогрессивной технологии двойного преобразования, когда входное переменного напряжение сначала переводится в постоянное, а затем обратно в переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех.

Благодаря этому принципу работу, все онлайн ИБП «Штиль» обладают нулевым временем перехода на работу от аккумуляторов и имеют высокое качество выходного напряжения в любом режиме работы. Источникам питания других типов при переключении питания на батареи характерно пропадание выходного напряжения на нескольких миллисекунд, а также переходный процесс с нежелательными всплесками напряжения. Все это может привести к сбою в работе подключенных к ИБП электронных устройств.

Только онлайн ИБП обеспечивают наивысшую степень защиты подключенных электроприборов от неисправностей электросети и могут использоваться для энергоснабжения любого, даже самого чувствительного, оборудования, в том числе отопительного и серверного.

По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

Диапазон фазного/линейного входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе со снижением выходной мощности.

Трехфазные ИБП «Штиль» и модели конфигурации 3 в 1 обладают широким предельным диапазоном стабилизации фазного/линейного входного напряжения: 130-275 В/228-478 В (для трехфазных моделей) и 90-295 В/155-510 В (для моделей конфигурации 3 в 1).

Обращаем внимание на то, что при некоторых значениях входного напряжения внутри данных диапазонов у ИБП снижается выходная мощность. Подробнее об этом указано в характеристике «Рабочий диапазон фазного/линейного входного напряжения, В».

Частота напряжения на выходе ИБП при работе от сети (в режиме on-line) и от аккумуляторных батарей (в автономном режиме).

В режиме on-line ИБП «Штиль» не производят коррекцию входной частоты. Их выходная частота будет определяться частотой сети и находиться в пределах её допустимого диапазона, который составляет 45-65 Гц (для однофазных моделей 0,3-3 кВА), 43-57 (для однофазных моделей 6-10 кВА и моделей конфигурации 3 в 1) и 40-70 Гц (для трехфазных моделей). При выходе входной частоты за указанные пределы ИБП переключится в автономный режим до возвращения входной частоты в указанный диапазон.

В автономном режиме номинальная выходная частота ИБП по умолчанию установлена в значении 50 Гц. С помощью панели управления данную величину при необходимости можно изменить на 60 Гц. В моделях ИБП мощностью 0,3 кВА для настройки номинальной выходной частоты потребуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB.

Различают две формы выходного напряжения ИБП: аппроксимированная (ступенчатая) синусоида и чистая синусоида.

Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.

Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Онлайн ИБП «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.

Максимальное отклонение выходного напряжения ИБП от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше.

Онлайн ИБП «Штиль» относятся к классу высокоточных устройств, так как имеют погрешность, которая не превышает 2% в любом режиме работы. Благодаря данной особенности устройства подходят для работы в сетях, к которым подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.

Определяет эффективность работы ИБП в режиме on-line. Равен отношению полезной выходной мощности ИБП (полезная выходная мощность здесь и далее – мощность, передаваемая в нагрузку) к мощности, потребляемой изделием от сети электропитания в режиме on-line.

Время, которое потребуется для заряда на 90% встроенных аккумуляторных батарей, разряженных до уровня отключения.

В ИБП «Штиль» уровень отключения аккумуляторных батарей можно настроить, по умолчанию он установлен в 80%.

Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов.

Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.

Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.
