Карта мониторинга IC-SNMP/Dry contacts
-
СовместимостьST3115L, ST3120L
-
Тип аксессуаракарты мониторинга
-
Поддерживаемые интерфейсыEthernet, «Cухие» контакты
-
Поддерживаемые протоколыSNMP
-
Уведомленияtrap-сообщения
-
Степень защиты от пыли и влагиIP20
-
Габаритные размеры ВхШхГ (в упаковке), мм220х155х50
-
Масса, кг0,05
-
Гарантийный срок, мес24
Важная информация для покупателей
Плата расширения интерфейсов IC-SNMP/Dry Contacts предназначена для мониторинга, настройки и тестирования ИБП «Штиль» с трехфазным входом и однофазным выходом мощностью 15 и 20 кВА (модели ST3115L и ST3120L).

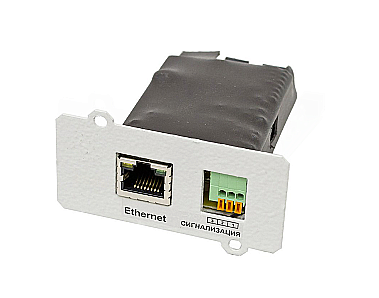

На фронтальной панели платы расширения расположены разъемы:
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- сигнализация «сухие» контакты в одном из вариантов (выбираются программно):
- 2 входных плюс общий – для мониторинга внешних подключений через ИБП;
- 2 выходных плюс общий – для передачи сигналов аварий, статуса режимов работы ИБП.
Модуль IC-SNMP/Dry Contacts позволяет осуществлять контроль и управление отдельным ИБП через специализированное программное обеспечение (ПО) «Shut Down Manager». ПО взаимодействует с ИБП, подключенным в локальную сеть, по стандартному протоколу SNMP. При помощи «Shut Down Manager» можно изменять сетевые настройки адаптера (IP-адрес, маску, шлюз), настройки для связи по SNMP-протоколу, адреса получателей извещений SNMP, пароль доступа, запускать кратковременный тест батарей, редактировать назначение сигнальных реле и отображать состояние контрольных «сухих»контактов.
ПО «Shut Down Manager» отображает:
- значение напряжения на входе/выходе;
- частоту входной сети;
- напряжение и состояние батарей;
- наличие входной сети;
- наличие общих аварий ИБП.
ПО «Shut Down Manager» также дает возможность обеспечить своевременное завершение работы рабочей станции при разряде батарей в ИБП, оснащенных модулем Ethernet-адаптера «Штиль».
Общие
| Уведомления | trap-сообщения |
| Поддерживаемые протоколы | SNMP |
| Поддерживаемые интерфейсы | Ethernet, «Cухие» контакты |
| Совместимость | ИБП ST3115L и ST3120L |
| Страна производитель | Россия |
| Тип аксессуара | карты мониторинга |
| Число фаз совместимого ИБП | 3 в 1 |
Ethernet (TCP/IP-адаптер)
| Поддерживаемые протоколы Ethernet-адаптера | SNMP |
| Тип выходного разъёма Ethernet-адаптера | RJ-45 |
Сигнализация («сухие» контакты)
| Назначение входных «сухих» контактов | определяется при конфигурации |
| Назначение выходных «сухих» контактов | определяется при конфигурации (возможные варианты: неисправность ИБП, общая авария, авария в электросети, активирован обходной режим, низкий заряд АБ) |
| Тип выходного разъёма | разъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв |
| Тип и количество | 2 выходных или входных (настраивается программно) |
Надежность и эксплуатационные характеристики
| Установка | во внутренний слот ИБП |
| Диапазон рабочей температуры, °С | 5-40 |
| Относительная влажность, % | не более 95 |
| Степень защиты от пыли и влаги | IP20 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 70х25х70,5 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 220х155х50 |
| Масса, кг | 0,05 |
| 1 | Карта мониторинга IC-SNMP/Dry contacts | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Упаковка | 1 шт. |
ИБП однофазные (онлайн):
0 отзывов
Сортировать по:
Для этого товара пока нет отзывов.
Оставьте отзыв первым и участвуйте в акции!
Ваше мнение поможет другим покупателям в выборе.
Оставьте отзыв первым и участвуйте в акции!
Ваше мнение поможет другим покупателям в выборе.
Нужна помощь?
Задайте вопрос – вам ответит наш эксперт или один из покупателей
- Александр
- 18.07.2025
можно ли вставить плату не выключая ИБП
- +Штиль
- 18.07.2025
Здравствуйте. Монтажные работы выполняются только при отключенном ИБП. Процесс установки подробно описан в инструкции.
