ИБП ST33015S применяется для обеспечения бесперебойной работы и защиты от перепадов напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 15 кВА /13,5 кВт, например:
Возможность параллельного подключения до 6-ти блоков ИБП ST33015S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 90 кВА и более бережно относиться к бюджету на этапе первой закупки.
ST33015S – это ИБП топологии онлайн с двойным преобразованием электроэнергии, благодаря которому устройство обеспечивает:

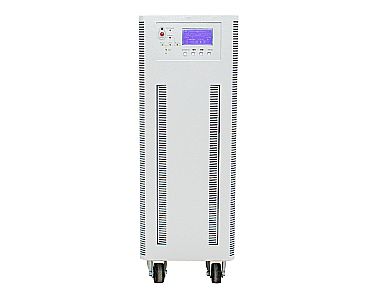

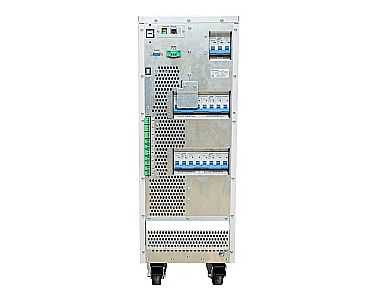

ST33015S предназначен для напольного размещения или установки на любой ровной горизонтальной поверхности. Нагрузка и электропитание подключаются через клеммные колодки, расположенные на тыльной стороне корпуса ИБП.
Автономный режим обеспечивается работой встроенных АКБ емкостью 9 Ач и зарядным устройством. При 100% нагрузке время автономной работы составит до 7 минут.

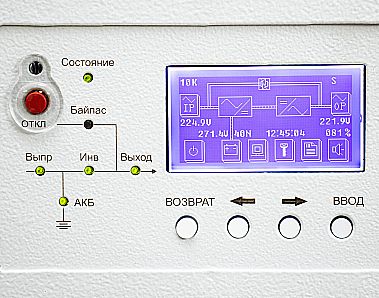

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.
На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.
ST33015S обладает многоуровневой системой защиты от:
Автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе устройства из строя или его перегрузке. Ручной сервисный байпас позволяет провести сервисное обслуживания ИБП без прерывания питания нагрузки.
ИБП обладает возможностью организации локального/удаленного мониторинга и управления. Для этого имеются порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.
Также к ИБП дополнительно можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS /SSH / Megatec). Данная плата не входит в стандартную комплектацию и приобретаются отдельно.
Контроль работы ИБП отслеживается прямо в веб-браузере, а также в программах Shut Down Manager или Shtyl Device Manager (SDM).
Число фаз | 3 в 3 |
Активная мощность, кВт | 13,5 |
Полная мощность, кВА | 15 |
Топология | on-line (с двойным преобразованием) |
Форм-фактор | напольный |
Максимальный входной ток одной фазы, А | 28 |
Предельный диапазон фазного/линейного входного напряжения, В | 130-275/228-478 |
Плавный пуск | да |
Входной коэффициент мощности | 0,99 |
Допустимый диапазон входной частоты, Гц | 40-70 |
Номинальная входная частота, Гц | 50/60 |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-10, -15, -20, -30, -40 (значение по умолчанию: -20) |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+10, +15, +20, +25 (значение по умолчанию: +15) |
Рабочий диапазон входного напряжения, В | 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности |
Номинальное входное напряжение, В | 380/400/415 |
Совместимость с генератором | да |
Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
Тип выходного напряжения | трехфазное |
Максимальный выходной ток одной фазы, А | 23 |
КПД в режиме работы от электросети, % | 99 |
Крест-фактор | 03:01 |
Коэффициент нелинейных искажений выходного напряжения, % | <1 при линейной нагрузке, <6 при нелинейной нагрузке |
Номинальная выходная частота, Гц | 50/60 |
Номинальное выходное напряжение, В | 380/400/415 (трехфазное с общей нейтралью) |
Форма выходного напряжения | чистая синусоида |
Точность стабилизации выходного напряжения, % | ±1,5 (0…100% несбалансированная нагрузка) |
Выходной коэффициент мощности | 0,9 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
Переходная характеристика | <5% для ступенчатой нагрузки (20%-80%-20%) |
Время восстановления после переходного процесса | <30 мс для ступенчатой нагрузки (0%-100%-0%) |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс |
КПД в режиме on-line, % | 95 |
КПД в автономном режиме, % | 95 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | переключение с синхронизацией: 0 |
Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
Функционал управления АБ | калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | опция |
Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
Емкость встроенных АБ, Ач | 9 |
Количество встроенных АБ 12В, шт. | 40 |
Номинальный ток по цепи АБ, А | 30 |
Номинальная мощность заряда встроенного ЗУ | 10% от мощности ИБП (диапазон выбора: 1-20%) |
Термокомпенсация заряда АБ | настраивается в пределах от 0 до 5 мВ/0С/эл |
Конечное напряжение разряда АБ, В/эл | 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы |
Напряжение выравнивания заряда АБ, В/эл | 2,4 (диапазон выбора: 2,3-2,45) |
Напряжение буферного заряда АБ, В/эл | 2,25 (диапазон выбора: 2,2-2,35) |
Номинальное напряжение АБ, В | 480 (±240), диапазон одного плеча: 198~288 |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Наличие встроенных батарей | да |
Интерфейс работы с ДГУ | да |
Параллельная работа | до 6 шт. (опция) |
«Сухие» контакты | да |
RS-232 | да |
Функциональные клавиши | возврат, влево, вправо, ввод, EPO |
Светодиодный дисплей | индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS) |
ЖК-дисплей | окно информации о системе, окно меню и текущей команды, окно событий |
Ethernet | опция |
RS-485 | да |
Расстояние от задней стенки до стены или другого оборудования не менее, мм | 300 |
Завод кабелей | снизу |
Входная сеть | болты M6 |
Нагрузка (выходные разъёмы) | болты M6 |
Импульсное перенапряжение по входу, кВ | не более 2 длительностью не более 50 мс |
Уровень шума (на расстоянии 1 м), дБ | 58 - при нагрузке 100%, 55 - при нагрузке 45% |
Установка | в помещении |
Диапазон рабочей температуры, °С | от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0) |
Диапазон температуры хранения, °С | от -40 до +70 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 95 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 12 |
Гарантийный срок, мес | 24 |
Габаритные размеры ВхШхГ (без упаковки), мм | 715х250х865 |
Масса, кг | 132 |
Цвет корпуса | серый |
1 | ИБП переменного тока ST33015S | 1 шт. |
---|---|---|
2 | Встроенные аккумуляторные батареи (12 В, 9 Ач) | 40 шт. |
3 | Кабель последовательного интерфейса RS-232 1 м | 1 шт. |
4 | Руководство по эксплуатации | 1 шт. |
