Контроллер «Штиль» PSC-200.03.02
-
СовместимостьМодульный каркас PS500КM с контроллером, Модульный каркас PS1000КМ с контроллером, PS48-60/1000К(I), PS48-60/1000К, PS48-60/500К, PS48-60/500К(I)
-
Масса, кгне более 0,5
-
Гарантийный срок, мес24
-
Тип входного напряженияпостоянное
Контроллер PSC-200.03.02 предназначен для работы в составе установок электропитания, инверторов, инверторных систем и климатических шкафов «Штиль». Устройство обеспечивает контроль, управление и мониторинг указанных систем электропитания.

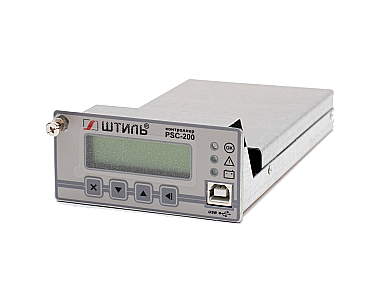

На передней панели контроллера расположены двухстрочный ЖК-индикатор, светодиодные индикаторы основных режимов работы и клавиатура для установки параметров. Питание контроллера осуществляется постоянным током напряжением 18-72 В (при наличии супервизора объекта) или 36-72 В (без супервизора объекта) по двум линиям: основной и дополнительной. Предусмотрена возможность дистанционного управления и мониторинга с помощью USB-порта, программируемых «сухих контактов», TCP/IP-адаптера и GSM-модема (опционально).
Контроллер PSC-200.03.02 обеспечивает:
- формирование управляющих сигналов на силовые модули;
- прием информации от силовых модулей о текущем состоянии и параметрах;
- отображение основных режимов работы системы электропитания;
- ручную настройку параметров;
- контроль и анализ состояния системы электропитания и формирование детализированных предупреждающих и аварийных сигналов;
- мониторинг и управление климатической системой объекта (при наличии модуля контроля климата или супервизора объекта);
- дистанционное получение информации о параметрах системы и настройку параметров системы по интерфейсам Ethernet, USB, GSM (при наличии соответствующей аппаратной поддержки);
- контроль состояния системы по «сухим контактам».
Мониторинг состояния систем электропитания может производиться по следующим протоколам:
- «Штиль» – предоставляет полный доступ к просмотру параметров и изменению настроек системы, поддерживается по интерфейсам Ethernet (в том числе GPRS), USB;
- HTTP – предоставляет доступ только к просмотру основных параметров системы, поддерживается по интерфейсу Ethernet;
- SNMP – предоставляет доступ к просмотру основных параметров системы и изменению настроек TCP\IP адаптера, поддерживается по интерфейсу Ethernet.
Для дистанционного мониторинга состояния и настройки параметров системы электропитания с контроллером PSC-200.03.02 в комплект поставки входит диск с программным обеспечением для ПК. На диске находятся: программа Power System Manager, драйвер USB, описание программы. Для мониторинга также предназначена программа Power System Bases, позволяющая хранить историю изменения параметров с возможностью вывода их графиков. Программа поставляется отдельно по запросу Заказчика.
Общие
| Совместимость | установки питания, инверторы, климатические шкафы |
| Страна производитель | Россия |
Входные характеристики
| Тип входного напряжения | постоянное |
| Максимальный входной ток, А | 0,5 |
| Рабочий диапазон входного постоянного напряжения, В | 18-72 (при наличии супервизора объекта)/36-72 (без супервизора объекта) |
Панель управления и интерфейсы
| «Сухие» контакты | да, 4 группы, программируемые |
| Функциональные клавиши | да |
| Светодиодная индикация | да |
| USB | да, для подключения ПК |
| Ethernet | да |
| RS-485 | да, для управления и контроля выпрямителей |
| ЖК-индикатор | отображение параметров работы |
| GSM-модем | опция |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | 0-40 |
| Относительная влажность, % | не более 90 (без образования конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 44x94x173 |
| Масса, кг | не более 0,5 |
| 1 | Контроллер PSC-200.03.02 | 1 шт. |
|---|
Руководства по эксплуатации
| Контроллер PSC-200.03.02 | Скачать |
Сертификаты
| Контроллеры PSC. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Скачать |
Программное обеспечение
| MIB-файлы для установок электропитания. ПО для мониторинга и управления установками электропитания | Подробнее |
| Power System Manager. ПО для мониторинга и управления установками электропитания | Подробнее |
| Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль» | Подробнее |
0 отзывов
Сортировать по:
Для этого товара пока нет отзывов.
Оставьте отзыв первым и участвуйте в акции!
Ваше мнение поможет другим покупателям в выборе.
Оставьте отзыв первым и участвуйте в акции!
Ваше мнение поможет другим покупателям в выборе.
Нужна помощь?
Задайте вопрос – вам ответит наш эксперт или один из покупателей
- Дмитрий
- 13.08.2025
На экране контроллера PSC-200 горит сообщение “Загрузчик - 2.6“ и больше ничего не даёт сделать, к меню нет доступа, только позволяет переключать интерфейсы (Ethernet, USB, RS232). Удалённое подключение или подключение по USB с компьютера не происходит. Что делать, как восстановить корректную работу меню контроллера?
- +Штиль
- 18.08.2025
Здравствуйте. По данному вопросу просьба обратиться в наш сервисный центр - https://www.shtyl.ru/support/after-sales-service/technical/.
