Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0160-3U (4/2000) с максимальной выходной мощностью 8000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 168 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

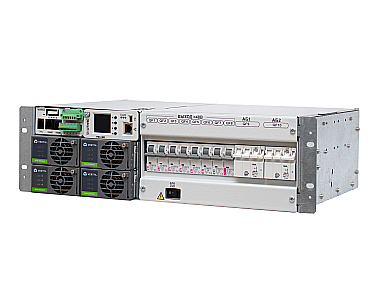

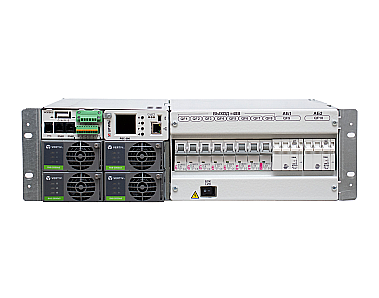

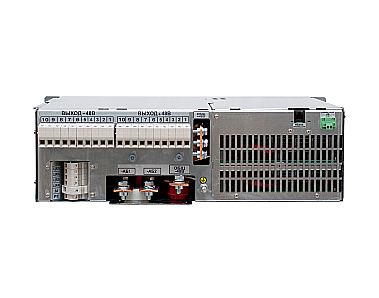

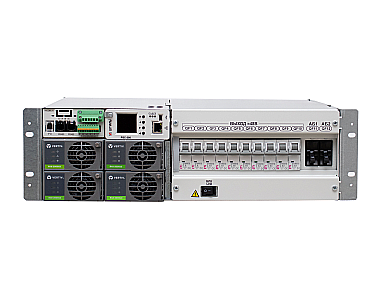

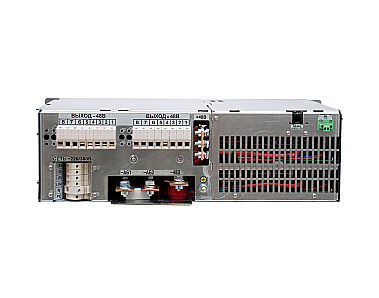

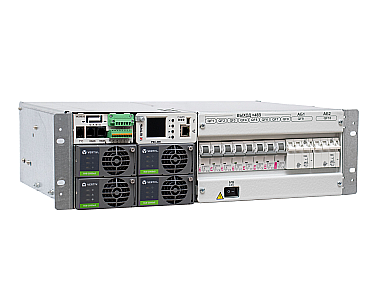

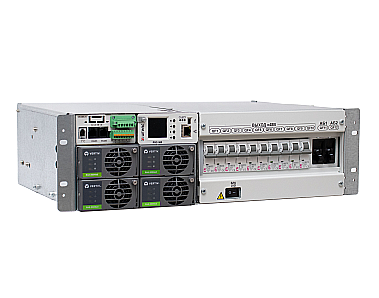

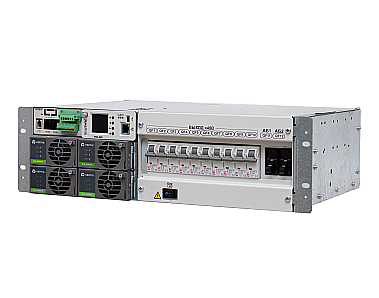

Система электропитания PS48-0160-3U изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 132,5х483х383. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания 48-0160-3U обозначена в таблице ниже.
| Варианты исполнения установки питания PS48-0160-3U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS48-0160-3U (1/2000) | 1 | 42 | 2000 | 18 |
| PS48-0160-3U (2/2000) | 2 | 84 | 4000 | 19,5 |
| PS48-0160-3U (3/2000) | 3 | 126 | 6000 | 21 |
| PS48-0160-3U (4/2000) | 4 | 168 | 8000 | 22,5 |
Кроме источников питания (выпрямителей) в состав устройства также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Установка питания PS48-0160-3U осуществляет преобразование переменного тока напряжением 220 В или 380 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В или 380 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-200.03.02, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.
| Активная мощность, кВт | 8 |
| Форм-фактор | в стойку (встраиваемые) |
| Страна производитель | Россия |
| Тип входной сети | однофазная/трехфазная сеть переменного тока |
| Номинальное входное переменное напряжение, В | 220/380 |
| Рабочий диапазон входного переменного напряжения, В | 85-300 (в диапазоне 85-176 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток, А | 48 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Тип выходного напряжения | постоянное |
| Номинальное выходное напряжение постоянного тока, В | 48 |
| Диапазон выходного напряжения постоянного тока, В | 42-58 |
| Действующее значение пульсаций, мВ | не более 50 |
| Максимальный выходной ток, А | 168 (при установке в изделие 4-х источников питания) |
| КПД, % | 96,2 |
| Наличие встроенных батарей | нет |
| Поддержка подключения внешних АБ | да |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Перегрев | защита c автоматическим восстановлением |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Номинал предохранителей защиты нагрузки, А | 6, 10, 16, 63 |
| Номинал предохранителей защиты АБ, А | 100 |
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | да |
| «Сухие» контакты | общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения |
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +70 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Среднее время восстановления, ч | не более 1 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 132,5х483х383 |
| Высота установки в стойку, U | 3 |
| Масса, кг | не более 22,5 (при установке в изделие 4-х источников питания) |
| Цвет корпуса | серый |
| 1 | Установка питания PS48-0160-3U в составе: | 1 шт. |
|---|---|---|
| 1.1 | Источники питания (выпрямители) 48 В, 2000 Вт | от 1 до 4 шт. |
| 1.2 | Корзина для установки до 4-х выпрямителей 48 В, 2000 Вт | 1 шт. |
| 1.3 | Автоматические выключатели защиты нагрузки 1Р 6 А | 1 шт. |
| 1.4 | Автоматические выключатели защиты нагрузки 1Р 10 А | 2 шт. |
| 1.5 | Автоматические выключатели защиты нагрузки 1Р 16 А | 3 шт. |
| 1.6 | Автоматические выключатели защиты нагрузки 1Р 63 А | 3 шт. |
| 1.7 | Автоматический выключатель защиты АБ 1Р 100 А | 2 шт. |
| 1.8 | Контроллер PSC-200.03.02 в составе: | 1 шт. |
| 8.1 | TCP/IP-адаптер для мониторинга по каналу Ethernet | 1 шт. |
| 1.9 | Датчик температуры | 1 шт. |
| 2 | Колодка для подключения к разъему сигнализации | 1 шт. |
| 3 | Контактор защиты АБ от «глубокого» разряда (контактор LVD), 250 А | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
| 5 | ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки установки питания | 1 шт. |
| 6 | Упаковка | 1 шт. |
