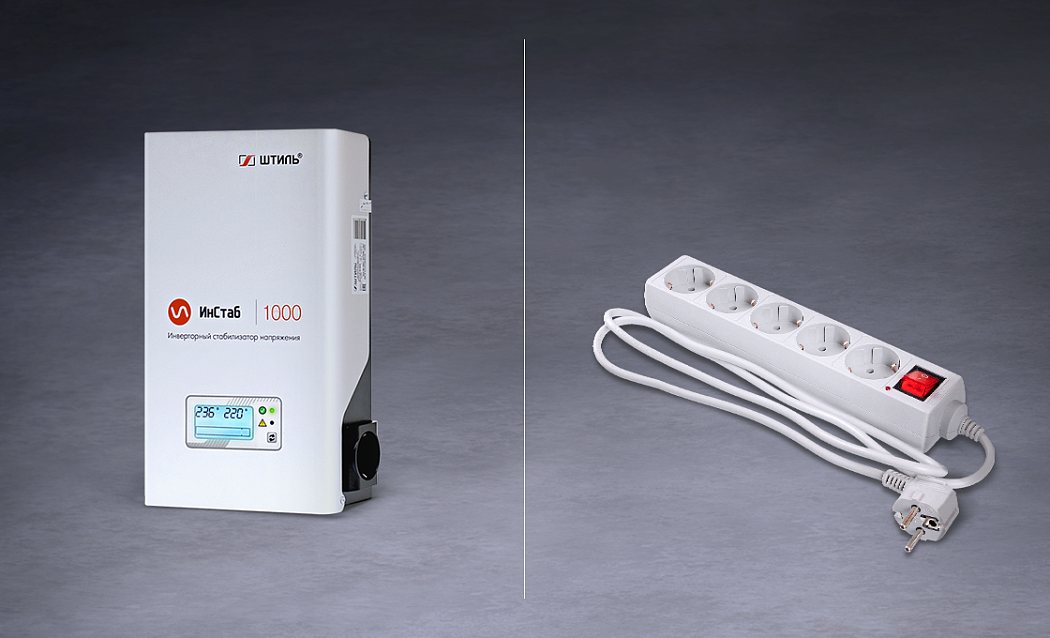

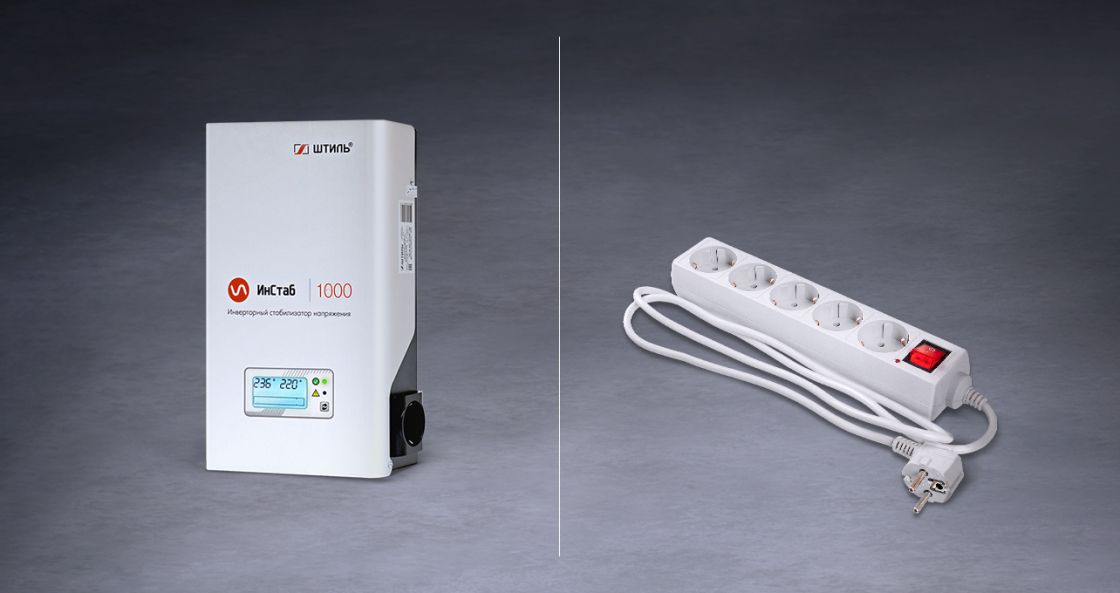

Стабилизатор напряжения или сетевой фильтр: в чём разница и что выбрать

Коротко: чем отличается стабилизатор от сетевого фильтра?

Главное отличие в том, что сетевой фильтр не стабилизирует напряжение, а стабилизатор – стабилизирует. Фильтр используют как базовую защиту от помех и отдельных импульсных всплесков. Стабилизатор применяют, когда напряжение в сети регулярно отклоняется от нормы: проседает, повышается или меняется в течение дня.

Если сеть стабильная, а нужно подключить компьютер, телевизор, роутер или аудиотехнику, может быть достаточно качественного сетевого фильтра. Если свет мигает, техника перезагружается, холодильник или котёл работают нестабильно, нужен стабилизатор напряжения.

Принцип работы сетевого фильтра

Сетевой фильтр используют для подключения и базовой защиты маломощной электроники от сетевых помех и отдельных кратковременных импульсных перенапряжений. По конструкции он похож на удлинитель с несколькими розетками, но в зависимости от модели может содержать дополнительные защитные элементы: варистор, предохранитель, LC-фильтр, индикаторы состояния и другие компоненты.

Сетевые фильтры чаще всего используют для компьютеров, телевизоров, роутеров, аудио- и видеоаппаратуры, периферийных устройств и другой техники небольшой мощности. При этом важно учитывать допустимую нагрузку фильтра: большинство бытовых моделей рассчитано на подключение к обычной розетке и имеет ограничение по суммарной мощности подключённых приборов.

Важно понимать ограничение сетевого фильтра: он не стабилизирует напряжение. Если в сети регулярно бывают просадки, повышенное напряжение или постоянные перепады, фильтр будет пропускать такое напряжение на подключённую технику. В таких условиях нужен стабилизатор напряжения, реле контроля напряжения или комплексная защита – в зависимости от характера проблемы в сети.

Что представляет собой стабилизатор напряжения?

Стабилизатор напряжения решает другую задачу: он не просто подавляет помехи или отключает питание при аварии, а корректирует входное напряжение и поддерживает на выходе безопасное значение для техники. Если в сети появляются просадки, повышенное напряжение или регулярные колебания, стабилизатор выравнивает питание в пределах своего рабочего диапазона.

В зависимости от модели стабилизатор может иметь защиту от перегрузки, короткого замыкания, перегрева, сетевых аварий и импульсных перенапряжений. Но его основная функция – именно стабилизация напряжения, то есть подача на нагрузку 220/230 В или 380/400 В с допустимым отклонением.

Стабилизаторы применяют для оборудования, чувствительного к качеству электропитания: систем отопления, газовых котлов, холодильников, насосов, кондиционеров, компьютеров, телевизоров, систем безопасности, видеонаблюдения и другой техники. Если такая техника работает при нестабильной сети, возрастает риск сбоев, ускоренного износа и выхода из строя.

Например, чайник при 180-200 В будет просто нагревать воду дольше обычного, а автоматика газового котла, холодильник, насос или компьютер при таком же напряжении могут работать нестабильно, отключаться или уходить в ошибку.

Рабочий диапазон стабилизатора зависит от модели. У одних устройств он может составлять примерно 160-280 В, у других – быть значительно шире. Для чувствительной техники лучше выбирать модели с высокой точностью стабилизации, быстрым откликом и синусоидальной формой выходного напряжения.

Инверторные стабилизаторы относятся к таким решениям: они работают в широком диапазоне входного напряжения, быстро реагируют на изменения сети и подают на нагрузку стабильное напряжение с высокой точностью.

Стабилизаторы напряжения инверторного типа

Инверторные стабилизаторы отличаются от релейных, электромеханических и электронных моделей принципом работы. Они не переключают ступени трансформатора, а выполняют двойное преобразование энергии: сначала входное переменное напряжение преобразуется в постоянное, затем снова формируется переменное напряжение с заданными параметрами.

За счёт такого принципа работы инверторные модели обеспечивают высокую точность стабилизации, быстро реагируют на перепады напряжения и формируют корректную синусоиду на выходе. Это важно для чувствительной техники: газовых котлов, холодильников, насосов, компьютеров, серверов, систем видеонаблюдения, автоматики и аудио- или видеоаппаратуры.

Инверторные стабилизаторы «Штиль» серии «ИнСтаб» работают в широком диапазоне входного напряжения 90-310 В и поддерживают выходное напряжение с точностью ±2%. При выборе модели важно учитывать суммарную мощность нагрузки, пусковые токи техники с электродвигателями и место установки.

Обзор популярных инверторных стабилизаторов напряжения бренда «Штиль»

Что выбрать – сетевой фильтр или стабилизатор?

Выбор зависит от состояния электросети и типа нагрузки. Если напряжение в розетке стабильно, а нужно подключить компьютер, телевизор, роутер или аудиотехнику и снизить влияние сетевых помех, может быть достаточно качественного сетевого фильтра.

Если в сети регулярно бывают просадки, повышенное напряжение, мигает свет, техника перезагружается или работает нестабильно, нужен стабилизатор. Он выравнивает напряжение и позволяет подключённой технике работать без постоянных отключений.

Сетевой фильтр не заменяет стабилизатор: он не поднимет пониженное напряжение, не снизит длительное повышенное напряжение и не решит проблему постоянных перепадов в сети.

Определить состояние напряжения в розетках можно с помощью мультиметра или реле напряжения розеточного типа с дисплеем. Измерения лучше проводить в разное время суток: утром, вечером, в периоды пиковой нагрузки и при включении мощных приборов.

Когда достаточно сетевого фильтра?

Сетевой фильтр можно использовать, если электросеть в целом стабильна, а подключаемая техника не испытывает проблем из-за просадок или повышенного напряжения. Он подходит для компьютеров, телевизоров, роутеров, аудиотехники, зарядных устройств и другой маломощной электроники.

При выборе важно учитывать допустимую суммарную мощность нагрузки, наличие заземления, качество защитных элементов и состояние самого фильтра. Если сетевой фильтр уже срабатывал после сильного импульса, его защитные элементы могли потерять ресурс.

Когда нужен стабилизатор напряжения?

Стабилизатор нужен, если напряжение в сети регулярно отклоняется от нормы: падает, повышается или часто меняется в течение дня. Такие проблемы особенно опасны для газовых котлов, холодильников, насосов, кондиционеров, компьютеров, серверов, видеонаблюдения и другой чувствительной техники.

Если техника отключается, перезагружается, работает с ошибками, свет мигает или холодильник и насос запускаются с трудом, одного сетевого фильтра недостаточно. В такой ситуации нужно измерить напряжение и подобрать стабилизатор по мощности, рабочему диапазону и типу нагрузки.

На какие характеристики смотреть при выборе?

При выборе сетевого фильтра учитывайте допустимую мощность нагрузки, количество розеток, наличие заземления, варисторной защиты, предохранителя и фильтрации помех. Важно не подключать к фильтру приборы, суммарная мощность которых превышает его допустимую нагрузку.

При выборе стабилизатора учитывайте мощность подключаемой техники с запасом 20-30%, пусковые токи двигателей, рабочий диапазон входного напряжения, точность стабилизации, скорость реакции, форму выходного напряжения, уровень шума и способ установки. Например, стабилизатор напряжения мощностью до 1 кВт применяется для ограниченного количества оборудования. Для защиты всего дома требуется аппарат мощностью от 5 кВт (в этом случае подбор зависит от номинала вводного автомата). О том, как подобрать стабилизатор для дома, можно узнать в данной статье.

Мощность сетевого фильтра не превышает 3,5 кВт. Данная величина вызвана ограничением самих бытовых розеток.

При подключении техники лучше отдавать предпочтение сетевому фильтру с заземляющим контактом, если подключаемое оборудование рассчитано на заземление. Это повышает безопасность эксплуатации и помогает корректной работе защитных элементов, но не заменяет УЗО, АВДТ и другие устройства электрозащиты.

Сравнение сетевого фильтра и стабилизатора

При выборе защитного устройства важно учитывать состояние электросети, тип нагрузки и задачи, которые должно решать оборудование. Сетевой фильтр и стабилизатор напряжения не являются взаимозаменяемыми устройствами: фильтр подходит для базовой защиты маломощной электроники при стабильной сети, а стабилизатор нужен при регулярных просадках, повышенном напряжении и перепадах.

Плюсы и ограничения сетевого фильтра

Главное ограничение сетевого фильтра – отсутствие стабилизации напряжения. Он не поднимает пониженное напряжение, не снижает длительное повышенное напряжение и не решает проблему регулярных перепадов в сети. Поэтому сетевой фильтр актуален для электросетей, где напряжение в целом стабильно, а отклонения не создают проблем для подключённой техники.

Если сетевой фильтр регулярно работает в условиях перегрузки или уже срабатывал после сильного импульсного перенапряжения, его защитные элементы могут потерять ресурс. В такой ситуации устройство нужно проверить или заменить.

Преимущества и ограничения стабилизатора

Главный недостаток стабилизатора по сравнению с сетевым фильтром – более высокая стоимость. Кроме того, стабилизатор нужно подбирать по мощности, рабочему диапазону входного напряжения, точности стабилизации, скорости реакции и типу нагрузки.

Некоторые типы стабилизаторов могут издавать шум при работе или требовать более внимательного выбора места установки. Например, релейные и электромеханические модели могут щёлкать или гудеть из-за коммутационных элементов, а мощные устройства с вентиляторами – создавать дополнительный шум. Для жилых помещений лучше выбирать малошумные или бесшумные модели и соблюдать требования производителя к температуре, влажности, вентиляции и чистоте помещения. О бесшумных стабилизаторах можно подробно узнать в нашей статье.
