Основные компоненты электрощита
Электрощит выполняет две задачи:
- создает масштабируемый распределительный узел, в который принимается электроэнергия, а затем распределяется на отходящие от него линии – помещения, комнаты или конкретные потребители;
- компактно и безопасно размещает защитные устройства и коммутационные элементы проводки в одном месте, что позволяет защитить всю линию от короткого замыкания, перегрева, других аварий в сети, а также механических повреждений и удара током.
Есть несколько видов электрощитов. Каждый из них содержит определенные модули защиты и другие компоненты, необходимые для распределения электроэнергии. В основном они состоят из вводного выключателя, групповых автоматических выключателей, счетчика, УЗО, УЗИП, реле напряжения.
Рассмотрим основные виды щитков, а также из чего состоит каждый из них.
| Вид электрощита | Назначение / размещение | Внутренние компоненты |
| Главный распределительный щит (ГРЩ) |
|
Может состоять из:
|
| Вводное распределительное устройство (ВРУ) |
|
|

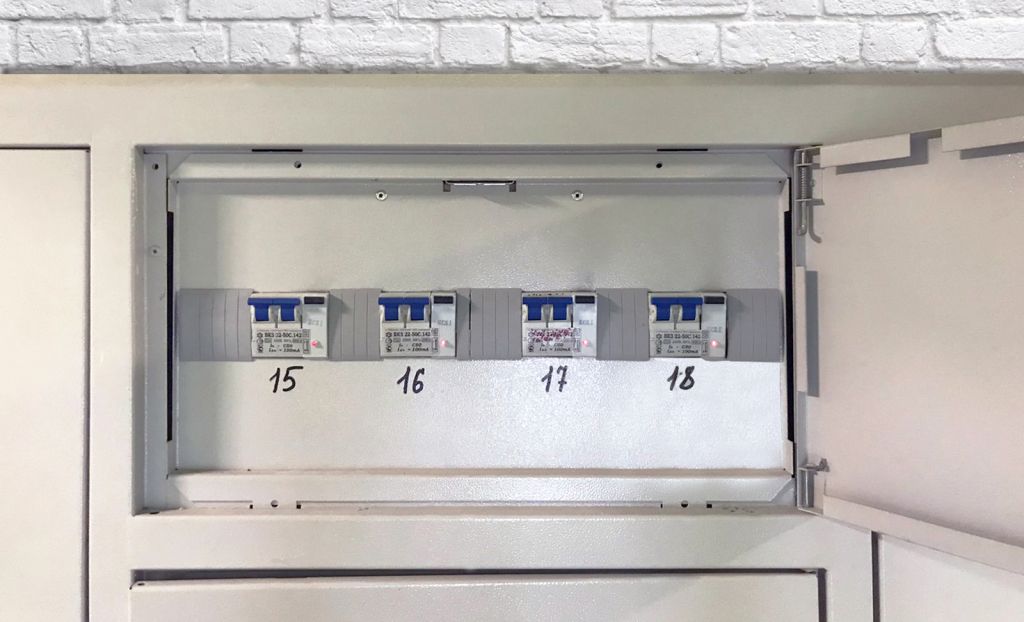

| Щит этажный (ЩЭ) или щит уличный |
|
Может состоять из:
|

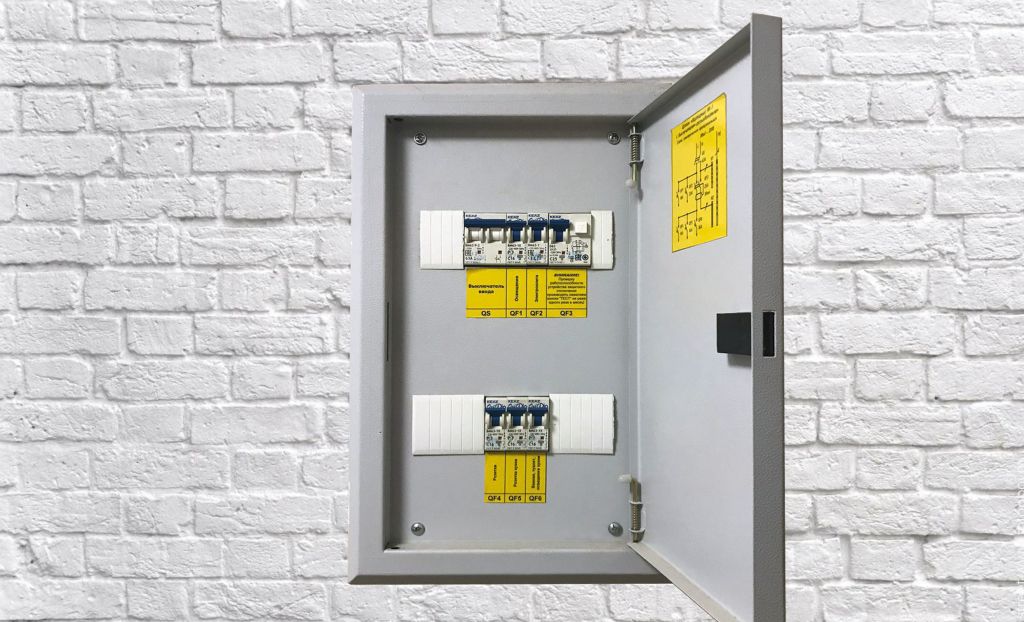

| Щит квартирный (ЩК) или щит внутренний |
|
Может состоять из:
Через него подключаются стабилизаторы напряжения или ИБП для защиты всего объекта или группы оборудования. |
В магазинах продаются и другие типы электрощитов разных размеров, которые используются для распределения питания для конкретных потребителей, например, систем освещения, отопительной техники, небольших строений или резервной линии.
В основном внутрь электрощита крепится модульная электротехника с монтажом на DIN-рейку. Разберем основные внутренние элементы, из которых состоит электрощит.
Вводной автоматический выключатель
Устанавливается перед электросчетчиком. Его основная задача – уберечь всю линию на объекте от короткого замыкания и перегрузки. Прибор можно выбрать по:
- фазности сети (в основном для однофазной сети он двухполюсный и четырехполюсный для трехфазной сети);
- номинальному току (зависит от суммарной потребляемой мощности нагрузки и разрешенной мощности). Например, если на объект выделено 5 кВт, то можно установить автомат 25 А. Автоматы после него, которые будут размещаться на линии, должны иметь меньший номинал, например, 16 и 10 А.
Устройства защитного отключения (УЗО)
Защищают от токов утечки. При их возникновении обесточивают электропроводку, уберегая пользователей от удара током. Обязательно ставятся на линию, на которой возможен контакт с водой, например, на уличные розетки, на проводку в помещениях с повышенной влажностью.
Приборы обязательно требуются для стиральных машин, джакузи и др. Размещаются после автоматов, номинальный ток которых меньше или равен номинальному току УЗО. Они также имеют определенный ток срабатывания. Для защиты человека от поражения тока достаточно отключающего тока 10 или 30 мА.
Вместо УЗО часто применяют дифференциальные автоматы, совмещающие функции УЗО и обычного автоматического выключателя. Однако они стоят дороже.
Автоматические выключатели
Защищают линии от КЗ или перегрузки. Могут ставиться отдельно на группы оборудования (например, систему освещения, мощную кухонную технику, стиральную машину) и помещения (ванную, спальни, гостиную и др.). Для обычных розеток устанавливают автоматы с номиналом 16 А, для освещения 10 А, а для мощных потребителей – 25 А.
Счетчик электроэнергии
Монтируется сразу после вводного автомата и служит для учета потребления электроэнергии. О том, как выбрать электросчетчик, можно узнать в данной статье.
Вспомогательные компоненты
Также в электрощите устанавливаются и другие электрокомпоненты:
- шины нейтрали и заземления (для разводки нейтрального и заземляющего проводника);
- DIN-рейки (для монтажа устройств защиты и счетчика);
- реле контроля напряжения и УЗИП.
Разберем их особенности подробнее.
Устройство защиты от перенапряжений
УЗИП применяется для нейтрализации высоких импульсных токов, которые могут возникнуть в электросети из-за наводок молний, переходных процессов на трансформаторных подстанциях.
В основном УЗИП состоят из электронных компонентов, индикаторов, варисторного блока. Имеют несколько классов защиты. Внутри дома применяются приборы 2-го класса, на вводе в здание модели 1-го класса. Монтируются сразу после счетчика.
Реле контроля напряжения
РКН применяется для блокировки скачков напряжения на внутренних линиях. В случае выхода вольтажа за настроенный диапазон прибор отключает линию и обесточивает нагрузку. Его целесообразно ставить, если в сети редко случаются опасные перепады и при этом нет нагрузки, которой необходимо работать непрерывно.
Реле напряжения ставится после автоматического выключателя, так как оно не срабатывает на КЗ / перегрузку. Его номинальный ток должен быть выше, чем установленный перед ним автомат. Например, если пакетник на 25 А, то реле должно быть на 32 А.
Стабилизатор напряжения
Защищает нагрузку от сетевых колебаний, но, в отличие от РКН, не обесточивает линию при изменении вольтажа, а непрерывно подает на подключенный электроприборы стабилизированный и качественный сигнал.
Он необходим, если в сети случаются периодические колебания вольтажа, которые могут навредить электротехнике, а также требуется обеспечить её непрерывную работу (например, это может быть система отопления, состоящая из энергозависимого котла и циркуляционных насосов, которым нельзя «останавливаться»).
Стабилизатор подключается после счетчика и УЗИП, но перед УЗО через клеммные выводы. Модели менее 2 кВт соединяются с сетью через обычную розетку и предназначены для защиты конкретной нагрузки.
Инверторные модели считаются самыми функциональными. Они состоят из выпрямителя, конденсатора и инвертора. За счет технологии двойного преобразования и отсутствия трансформатора они способны:
- мгновенно корректировать сигнал в диапазоне 90-310 В;
- непрерывно подавать на нагрузку сигнал высокой точности (±2%), а также идеальной синусоидальной формы;
- обеспечивать бесперебойную работу при кратковременных пропаданиях (миганиях) электричества (до 200 мс).
