Какое напряжение необходимо для насосов?
Насосы для частных домохозяйств предполагают подключение к однофазной сети с номинальным напряжением 220 или 230 В. Модели промышленного назначения обычно питаются от трехфазной сети с номиналом 380 или 400 В.
В обоих случаях присутствует требование не только к значению, но и к форме напряжения – она должна повторять форму идеальной «чистой» синусоиды.
Как отклонения напряжения влияют на насосы?
Если говорить кратко, то крайне негативно! Основа двигательной части любой насосной станции – погружной или поверхностный насос, работа которого связана с качеством поступающей на него электроэнергии.
При сетевых просадках и провалах (когда напряжение меньше номинального) устройство может:
- потерять часть мощности и не обеспечить заявленной производительности;
- не запуститься или прекратить работу;
- «зависнуть» в пусковом режиме – наиболее опасная ситуация (приводит к нагреву насоса, что значительно сокращает срок его службы, а в критической ситуации приводит к пробою внутренней изоляции и последующему возгоранию, в зоне особого риска модели без тепловой защиты).
Перегревается насос и при отклонениях сети в большую сторону (когда напряжение больше номинального). Подобная ситуация «бьет» также по управляющей автоматике. Может пострадать реле давления, сбои которого приведут к запускам мотора и перекачке жидкости в моменты, когда этого не требуется.
Последствия искажений синусоидальной формы напряжения:
- неспецифичный гул и вибрация при работе (слуховой дискомфорт и риск механических повреждений);
- рост энергопотребления (снижает общую энергоэффективность);
- нагрев – любая сетевая проблема приводит к усилению тепловыделения, что является особенностью электродвигателя.
Чем в случае сетевых отклонений поможет стабилизатор?
Стабилизатор напряжения попытается выровнять параметры электроэнергии, то есть привести или по крайней мере максимально приблизить их к норме. Под параметрами в первую очередь понимается величина напряжения, хотя некоторые стабилизаторы работают и с его формой.
Какие типы стабилизаторов существуют? В чём их различия, преимущества и недостатки?
В магазинах в основном представлены электромеханические, релейные, электронные и инверторные устройства. С технической точки зрения они различаются составом силовой части и принципом работы.
| Тип | Основные компоненты силовой части | Принцип работы |
| Электромеханический | Автотрансформатор и токосъёмный контакт (соединён сервоприводом с двигателем постоянного тока). | При сетевом отклонении управляющий модуль подает сигнал сервоприводу. Он перемещает контакт по трансформаторной обмотке и тем самым изменяет число включенных в её работу витков до количества, достаточного для преобразования входного напряжения в выходное с номинальной величиной. |
| Релейный | Автотрансформатор и блок электрических реле. | При сетевом отклонении управляющий модуль подаёт сигнал реле. Они срабатывают и коммутируют сегменты трансформаторной обмотки так, чтобы входное напряжение, проходя через них, приобретало номинальное значение. |
| Электронный | Автотрансформатор и блок электронных ключей (симисторов или тиристоров). | Аналогичен релейным, только за коммутацию сегментов трансформаторной обмотки отвечают не реле, а электронные ключи. |
| Инверторный | Статические электронные преобразователи (выпрямитель и инвертор). |
Выполняет двойное бестрансформаторное преобразование напряжения. Сначала оно становится постоянным (на выпрямителе), а затем вновь переменным (на инверторе). Промежуточная «постоянная» стадия нейтрализует входные отклонения и исключает их влияние на качество снимаемого с инвертора напряжения (оно и подаётся на нагрузку).
Процесс двойного преобразования осуществляется постоянно, а не только в момент сетевого колебания.
|
Для потребителя же главное значение имеют характерные для устройств плюсы и минусы, а также цена. Разберем их более подробно.
| Тип | Преимущества | Недостатки |
| Электромеханический |
|
|
| Релейный |
|
|
| Релейным и электромеханическим моделям характерна невысокая цена, исключение составляют модели европейских брендов. | ||
| Электронный |
|
|
| Стоимость электронных стабилизаторов выше, чем аналогичных по мощности электромеханических и релейных. | ||
| Инверторный |
|
|
| Инверторные стабилизаторы продаются примерно по той же цене, что и качественные электронные, но при этом опережают их по всем основным характеристикам. | ||
Как разные типы стабилизаторов работают с насосами?
Эффективность работы стабилизатора с нагрузкой определяется характерными для его типа преимуществами и недостатками. Многое зависит и от требований самой нагрузки к качеству питающей электроэнергии – чем они выше, тем уже круг подходящих для использования моделей.
| Тип | Эффективность работы с насосной станцией |
| Электромеханический |
Точность выходного напряжения в основном подходит для такой нагрузки. Однако уровень защиты будет всё равно не высок. Дело в низком быстродействии, приводящим к тому, что резкое сетевое колебание в течение некоторого времени транслируется на выход. Проблемы возникнут и при искажениях сетевой синусоиды. Электромеханические модели не имеют функционала для их устранения, соответственно, входная несинусоидальность будет передаваться на подключенную насосную станцию без какой-либо коррекции. |
| Релейный | Скорость срабатывания позволит устранить большинство сетевых колебаний, но сгенерированное при этом напряжение будет искаженным и, скорее всего, отличным от номинала. И то и другое ухудшает работу станции, поэтому защиту на базе релейного прибора нельзя считать по-настоящему эффективной. |
| Электронный | Хороший, но не максимальный уровень защиты. Проблемы в функционировании насосной станции могут возникнуть из-за того, что каждому срабатыванию сопутствуют кратковременные разрывы в электропитании, а также искажения формы выходного сигнала (не такие большие как у релейного, но даже их достаточно для вредного влияния на подключенное устройство). |
| Инверторный |
Нагрузка будет питаться номинальным синусоидальным напряжением во всем диапазоне допустимых для стабилизатора входных значений и «не ощутит» негативного влияния сетевых отклонений и искажений – именно такая защита и станет наиболее эффективной!
Допустимый диапазон входного напряжения перекрывает большинство свойственных для отечественных сетей отклонений. Если сигнал всё-таки выйдет из этих границ, то нагрузка будет оперативно обесточена (после возвращения сети к допустимым параметрам электропитание потребителей автоматически возобновится).
|
Как выбрать стабилизатор напряжения для насоса?
Чтобы выбрать стабилизатор для бытового насоса, требуется выполнить следующие действия.
| Действие | Описание |
| Определите, от какой сети работает насос |
В магазинах представлены однофазные и трехфазные насосы, работающие от сети 220/230 В и 380/400 В соответственно. Исходя из этого необходимо выбирать и соответствующий стабилизатор.
С трехфазными насосами нельзя использовать трехфазные инверторные стабилизаторы из-за специфики их работы.
|
| Выясните номинальную потребляемую мощность насоса |
Потребляемая мощность указывается в паспорте или на шильдике. Если информацию найти не удается, то можно этот параметр уточнить у продавца или производителя оборудования.
Если нужно подключать к стабилизатору не только насос, но и другую сопутствующую нагрузку, например, газовый котел, то требуется выяснить и его потребляемую мощность, а затем сложить вместе мощность всех планируемых к подключению приборов.
|
| Рассчитайте пусковой ток насоса |
Особенность работы бытового насоса в том, что ему характерны высокие пусковые токи, которые могут увеличивать его номинальную потребляемую мощность в несколько раз. То есть в момент своего запуска прибор будет потреблять в среднем в 4 раза больше электроэнергии, чем в режиме номинальной работы. Например, у скважинного агрегата с номинальной потребляемой мощностью 500 Вт пусковая мощность может составить 3500 Вт. Стабилизатор необходимо подбирать по максимальной мощности нагрузки, поэтому для насоса учитывается именно пусковая мощность. Данный параметр не всегда указывается в технической документации к изделию, но его также могут предоставить продавец или производитель. Если данные выяснить не удается, то их можно рассчитать самостоятельно.
Если стабилизатор будет подобран только по номинальной потребляемой мощности насоса, то при его запуске, он будет постоянно уходить в перегрузку, полностью отключая нагрузку или работая через байпас (если он есть в составе).
|
| Добавьте запас мощности | Выходная мощность стабилизатора напряжения должна превышать максимальную потребляемую мощность нагрузки (с учетом его пусковых токов) на 20-30%. Это связано с тем, что при значительном снижении значения входного напряжения выходная мощность стабилизатора также снижается. Например, у инверторных моделей при напряжении сети менее 135 В выходная мощность снижается примерно на 40%. Для компенсации такой потери и требуется запас мощности. |
Правильно подобранный стабилизатор напряжения является залогом качественной работы бытового насоса и сохранения его долговечности. Устройство обезопасит ответственную нагрузку от негативного воздействия сетевых перепадов, поможет избежать его перегрева, сбоев в работе и выхода из строя.
Особенности расчёта пусковой мощности для различных типов насосов
В быту в основном применяются скважинные, циркуляционные и дренажные насосы, а также воздушные компрессоры, которые используются в вытяжках, в том числе домовых (не только для плиты, но и для всего дома или квартиры).
Рассмотрим особенности расчёта пусковой мощности для разных типов оборудования. Этот параметр не всегда удаётся определить точно, однако есть данные по коэффициентам, на которые можно умножить номинальную потребляемую мощность насоса, чтобы рассчитать пусковую.
| Тип насоса | Во сколько раз пусковая мощность больше номинальной |
| Циркуляционные | в 2-3 |
| Компрессоры для вытяжки | в 4-5 |
|
Скважинные Дренажные Тепловые |
в 5-7 |
Ограничения по применению инверторных стабилизаторов напряжения с насосами
Если насосы трехфазные, то есть работают от сети 380/400 В, то для их защиты не подойдет трехфазный инверторный стабилизатор. Это связано с тем, что трехфазные электромоторы во время остановки или при подклинивании (повышенной нагрузки, которая вызывает их замедление) дают обратную мощность на стабилизатор, которая может навредить его работе. При такой ситуации у стабилизатора сработает защита и он отключится. У однофазных электромоторов нет такой специфики функционирования, так как они имеют иной вид пусковой обмотки.
В трехфазных электромоторах пуск протекает практически в режиме короткого замыкания. Справиться с ним можно, только если взять инверторную модель с очень большим запасом мощности, который будет в 7-10 раз превышать мощность насоса. Например, для трехфазного насоса мощностью 2 кВт потребуется трехфазный инверторный стабилизатор с выходной мощностью 20 кВт.
Также трехфазные насосы нельзя защищать тремя однофазными стабилизаторами, подключив их на каждую питающую фазу. При такой схеме подключения трехфазная нагрузка не будет распределяться равномерно по трем фазам, а если одна из фаз пропадет, то на насос будет подано только две фазы, из-за чего он может выйти из строя.
Примеры подбора инверторного стабилизатора напряжения для однофазного насоса

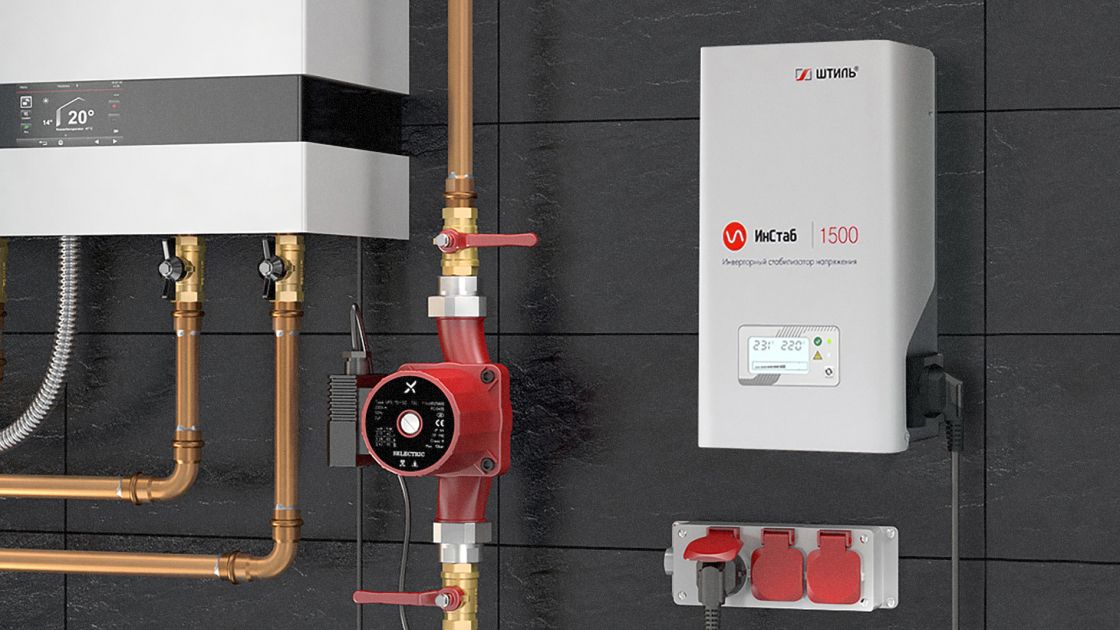

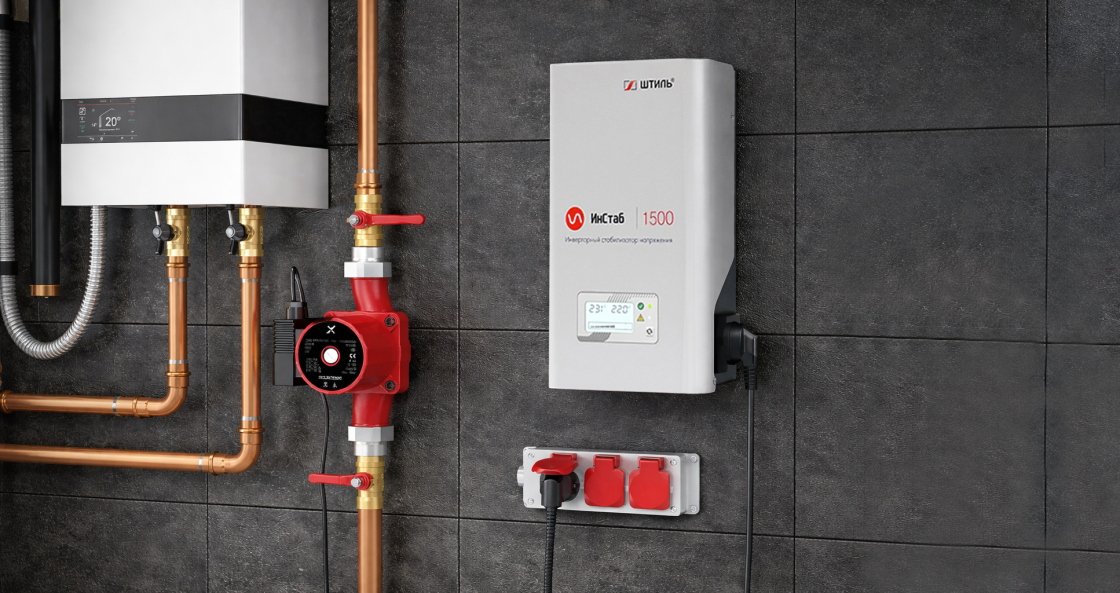

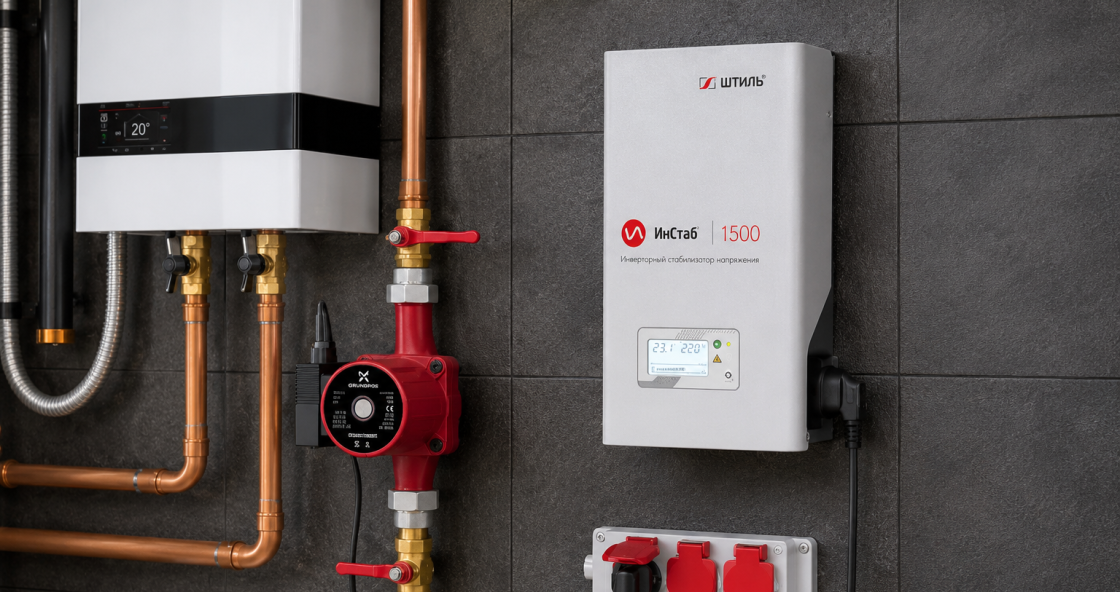

Приведем несколько примеров по подбору инверторных моделей бренда «Штиль» для защиты однофазных насосов.
| Оборудование | Номинальная потребляемая мощность | Расчёт пусковой мощности | Добавление запаса 30% | Модель стабилизатора |
| Циркуляционный насос | 70 Вт | 70 Вт х 3 (коэффициент для циркуляционного насоса) = 210 Вт | 210 Вт х 1,3 = 273 Вт | IS350 с выходной мощностью 350 ВА/ 300 Вт |
| Скважинный насос | 750 Вт | 750 Вт х 7 (коэффициент для скважинного насоса) = 5250 Вт | 5250 Вт х 1,3 = 6825 Вт | IS8000 с выходной мощностью 8 кВА/ 7,2 кВт |
Как не ошибиться с выбором и купить качественный стабилизатор для насоса?
Сделать выбор можно в интернет-магазине производителя «Штиль». Этот ресурс позволяет удаленно заказать и оплатить (даже в кредит) инверторный стабилизатор серии «ИнСтаб». Данные устройства успешно выпускаются более 5 лет и подходят для самых разных сфер применения.
Популярными моделями для совместной работы с насосами являются: Отметим, что стабилизаторы напряжения для насосов и насосных станций выделены на сайте в отдельную категорию, что значительно упрощает поиск необходимой модели. Самыми популярными моделями для совместной работы с насосами являются:
- настенные IS350-IS20000 c выходной мощностью от 300 Вт до 18 кВт;
- напольные/стоечные IS1000RT-IS20000RT c выходной мощностью от 800 Вт до 18 кВт.
