Основные типы конструктивного исполнения стабилизаторов напряжения
Сегодня на электротехническом рынке представлены стабилизаторы напряжения нескольких типов конструктивного исполнения, а именно: настенные, напольные (настольные), стоечные и универсальные. Разберем каждый из данных типов более подробно:
- настенные модели предназначены для установки на ровной и твердой вертикальной поверхности (бетонные, кирпичные, деревянные или гипсокартонные стены) путем накладного монтажа при помощи специальных упоров или кронштейнов;
- напольные модели предназначены для установки на полу, стеллаже, столе или любом другом мебельном массиве, способном разместить прибор с соблюдением всех необходимых требований по эксплуатации. В зависимости от модели для монтажа такие стабилизаторы могут комплектоваться специальными крепежными элементами, например, ножками или колесиками. Корпуса данных приборов имеют форм-фактор в виде моноблока типа «tower» или шкафа;
- стоечные модели устанавливаются в телекоммуникационных шкафах или стойках стандарта 19-дюймов на специальные полки или поддерживающие рельсы. Как правило, стоечные модели наделяются специальным функционалом по мониторингу, который позволяет интегрировать их в централизованную систему электропитания предприятий;
- универсальные модели могут размещаться двумя способами (напольно или в стойку). Для них, как правило, характерны максимально широкая сфера применения, по сравнению с вышеперечисленными типами устройств, и более полный базовый функционал.
Среди вышеуказанных типов стабилизаторов напряжения наибольшей популярностью у физических лиц, благодаря относительно низкой цене и удобному для установки и эксплуатации форм-фактору, пользуются настенные, напольные и универсальные модели. Стоечные стабилизаторы в основном применяются на корпоративном рынке.
Рассмотрим подробнее конструктивные и технические особенности настенных и напольных стабилизаторов на примере линеек оборудования бренда «Штиль».
Настенные стабилизаторы напряжения «Штиль» инверторного типа
Модельный ряд

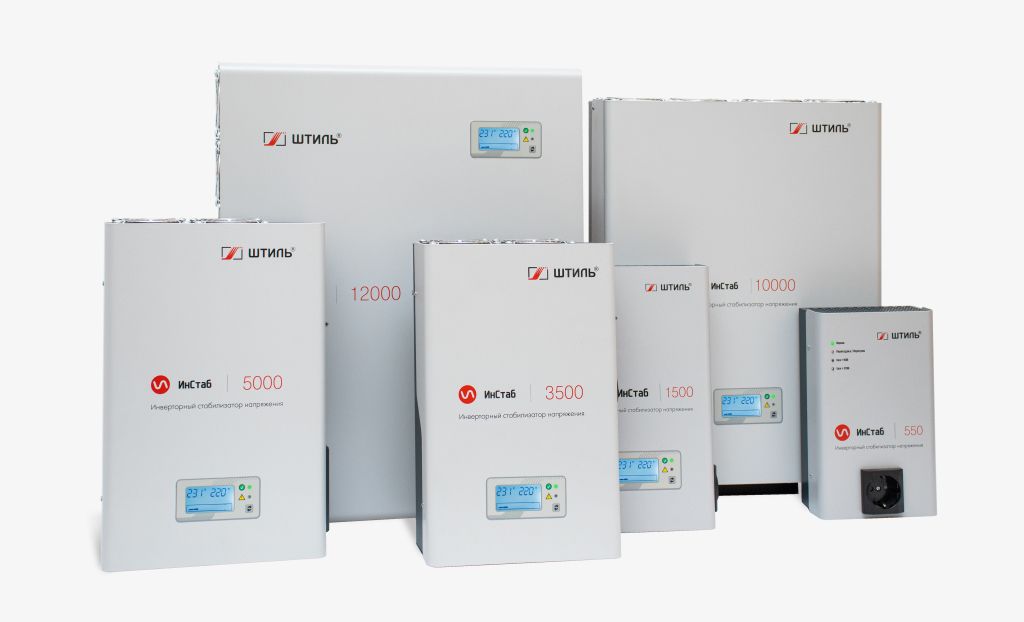

В каталоге интернет-магазина «Штиль» представлены однофазные инверторные модели настенных стабилизаторов напряжения серии «ИнСтаб» IS350-IS20000 с выходной мощностью от 0,35 до 20 кВА. Приборы имеют компактный металлический корпус с облегченной конструкцией и эргономичным дизайном.
Сферы применения
Устройства предназначены для защиты от нестабильного сетевого напряжения электроприборов, работающих от сети 220 В и эксплуатируемых в квартирах, частных домах или офисах. Примерами подключаемой нагрузки являются системы отопления, насосное оборудование, вентиляционные системы, стиральные машины, кухонная техника, аудио- и видеоаппаратура, а также осветительное оборудование.
В зависимости от мощности такие стабилизаторы могут быть использованы для защиты:
- одного или нескольких критически важных потребителей, например, газового котла и циркуляционного насоса;
- группы ответственного оборудования или всего объема потребителей в доме или квартире(установка стабилизатора в таком случае выполняется рядом с вводным электрощитом).
Технические и конструктивные особенности
За счет используемой при работе технологии двойного преобразования энергии устройства:
- мгновенно реагируют на любые отклонения сети;
- корректируют входной сигнал с высокой точностью (±2%);
- имеют расширенный диапазон входного напряжения (90-310 В);
- обеспечивают нагрузку напряжением с формой идеальной синусоиды независимо от параметров входной сети;
- защищают приборы от кратковременных пропаданий электричества (до 0,2 с).
Каждый прибор оснащен автоматической защитой от КЗ, перегрузки, сетевой аварии, перегрева и сбоя в работе. Многие модели укомплектованы автоматическим электронным и ручным байпасом.
Все настенные модели производства «Штиль» имеют компактные размеры, небольшой вес (от 2 до 18 кг) и минимальную глубину корпуса (у самых мощных моделей она составляет всего 19 см), что позволяет размещать их на стенах в узких и тесных помещениях, например, в коридорах, кладовках или даже электрощитах.
Система охлаждения у большинства моделей конвекционная, то есть безвентиляторная, или комбинированная. Такие стабилизаторы работают либо полностью бесшумно, либо заметно тише напольных/стоечных моделей с принудительным охлаждением, поэтому их можно рассматривать для установки в жилых помещениях.
Установка и подключение
Установка приборов на ровной вертикальной поверхности не занимает много времени, не требует специальных инструментов (кроме шуруповерта/отвертки или дрели) и выполняется достаточно просто. Для монтажа (в зависимости от модели) приборы имеют следующие конструктивные элементы:
- специальные углубления (выдавки), расположенные на задней панели корпуса, в которые вставляются вкрученные в стену саморезы или дюбель-гвозди (сверление отверстий на поверхности выполняется по специальному трафарету, который входит в комплект поставки изделий);
- кронштейн, который сначала прикручивается к стене, а затем в его специальные пазы уже устанавливается само устройство.
Для подключения стабилизаторов к сети используются сетевой шнур с трёхполюсной вилкой или клеммные выводы, которые позволяют выполнить прямое подключение изделия к вводному автомату или автомату защиты группы потребителей. Для нагрузки предназначены одна/две евророзетки или клеммные выводы.

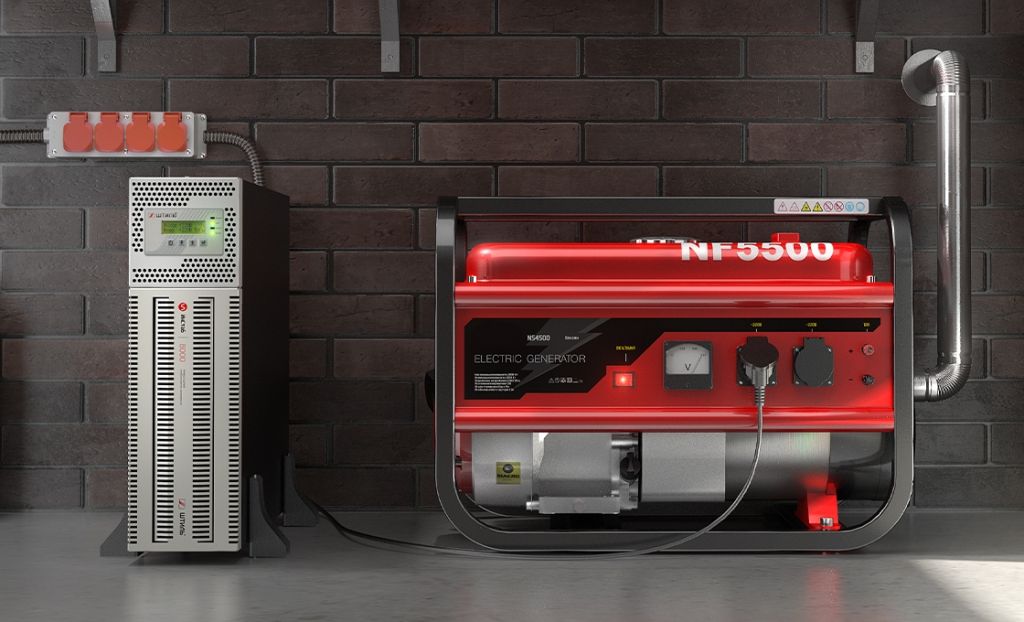

Напольные стабилизаторы напряжения «Штиль» инверторного типа
Модельный ряд

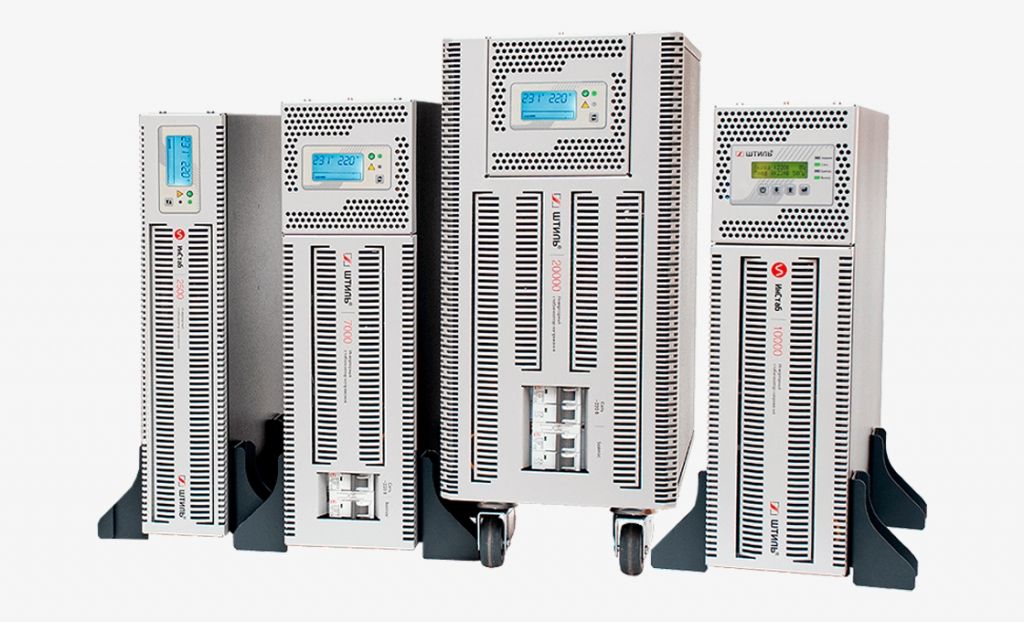

Производитель «Штиль» выпускает инверторные стабилизаторы универсального исполнения, которые могут устанавливаться как напольно, так и в 19-дюймовую стойку:
- однофазные модели с выходной мощностью от 1 до 20 кВА;
- трехфазные модели с выходной мощностью от 6 до 20 кВА;
- устройства конфигурации 3 в 1 с выходной мощностью от 6 до 20 кВА, рассчитанные на защиту однофазных электроприборов в сети 380/400 В.
Сферы применения
Данные приборы используются для защиты ответственных потребителей от скачков и просадок напряжения в сетях 220/230 и 380/400 В. Местом эксплуатации может быть дом, квартира, офис, предприятие или учреждение. Примерами нагрузки являются бытовая, компьютерная и телекоммуникационная техника, мультимедийное оборудование, оргтехника, аппаратура связи, системы энергообеспечения, электроинструменты и промышленное оборудование.
В зависимости от выходной мощности изделия могут быть использованы для защиты как одного устройства, так и группы электроприборов либо всего объема оборудования.
Технические и конструктивные особенности
Напольные/стоечные модели имеют такие же технические характеристики, как и указанные выше настенные стабилизаторы.
У данных устройств более массивный корпус и тяжёлый вес по сравнению с аналогичными по мощности настенными моделями. Однако конструкция позволяет устанавливать их в двух положениях:
- вертикально – это напольное размещение, при котором корпус изделия имеет вертикальный формат типа tower и напоминает классический системный блок персонального компьютера. В основном этот способ установки применяется в частных домах или квартирах;
- горизонтально – второй вариант размещения позволяет свободно закрепить прибор в 19-дюймовые направляющие стойки или телекоммуникационного шкафа. Данный способ монтажа в основном применяется в офисах, где есть специальное помещение для системы электропитания и присутствует различное стоечное оборудование, например, телекоммуникационная техника.
Особенностью корпуса напольных/стоечных моделей мощностью от 5 кВА является то, что он имеет поворотную панель управления, положение которой для удобства контроля работы прибора можно менять в зависимости от способа установки стабилизатора.
Система охлаждения в таких изделиях является принудительной: малошумные вентиляторы работают постоянно, но скорость их автоматически изменяется при возрастании или снижении нагрузки. Как правило, напольные модели большой мощности в жилых помещениях не устанавливаются, так как шум вентиляторов системы охлаждения может быть ощутимым для пользователей.
Не менее важный функционал данной линейки – это возможность организации удаленного контроля работы стабилизаторов по локальной сети или через интернет. Для этого на их задней панели предусмотрены специальные слоты, в которые инсталлируются карты мониторинга.
Установка и подключение
Монтаж оборудования так же прост, как и у настенных моделей. Для крепления потребуется всего лишь отвертка или шуруповерт. При напольной установке устройства размещаются на специальные упоры или поворотные колеса. Для размещения в стойку применяются специальные крепления. Важно отметить, что все крепежные элементы входят в комплект поставки изделий.
У напольных/стоечных стабилизаторов мощностью до 2 кВА подключение к сети выполняется с помощью трехполюсной вилки, а для нагрузки предусмотрены разъемы IEC-320-C13 («компьютерные» розетки) и обычные евророзетки. В приборах от 2,5 кВА для подключения нагрузки дополнительно присутствуют клеммные выводы.
Есть ли разница в надёжности и сроке службы?
Если сравнивать настенные и напольные стабилизаторы одного производителя и одного технического класса, само исполнение корпуса не является главным фактором срока службы. Гораздо важнее правильный подбор мощности, соблюдение условий эксплуатации, нормальная вентиляция, отсутствие перегрузок и корректное подключение.
У настенных и напольных моделей «Штиль» показатели надёжности сопоставимы: срок службы составляет не менее 10 лет при соблюдении требований эксплуатации, наработка на отказ – не менее 150 000 часов, гарантийный срок – 24 месяца.

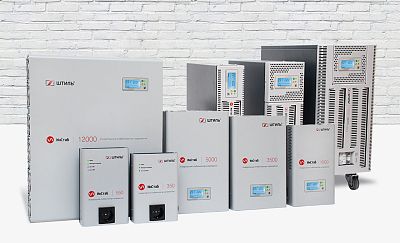

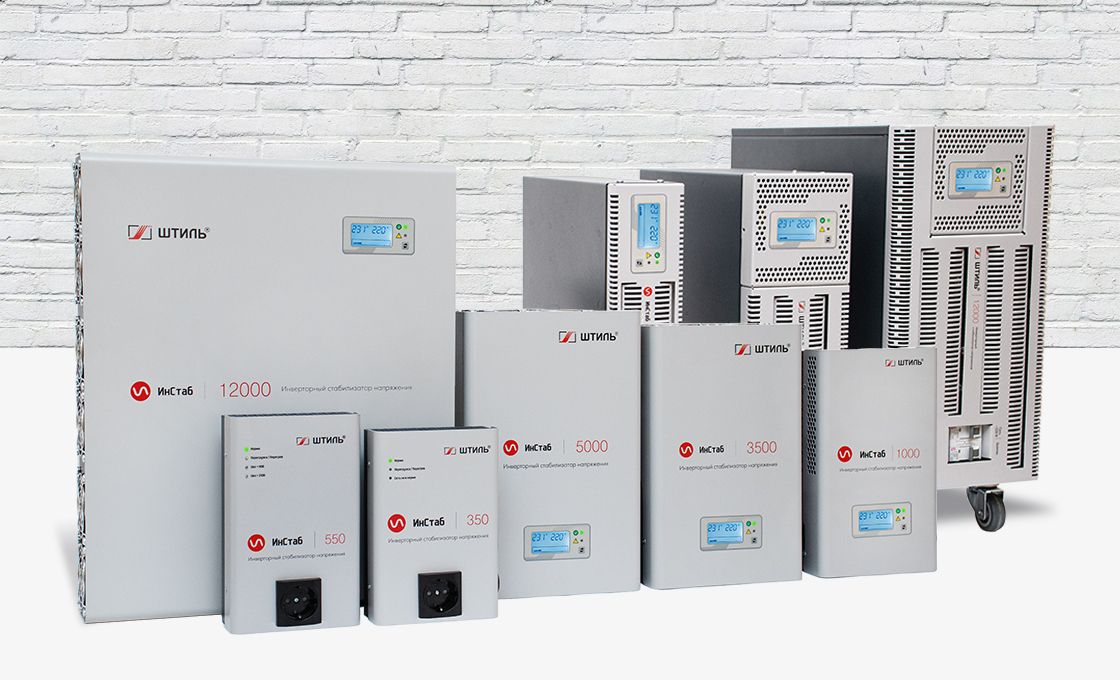

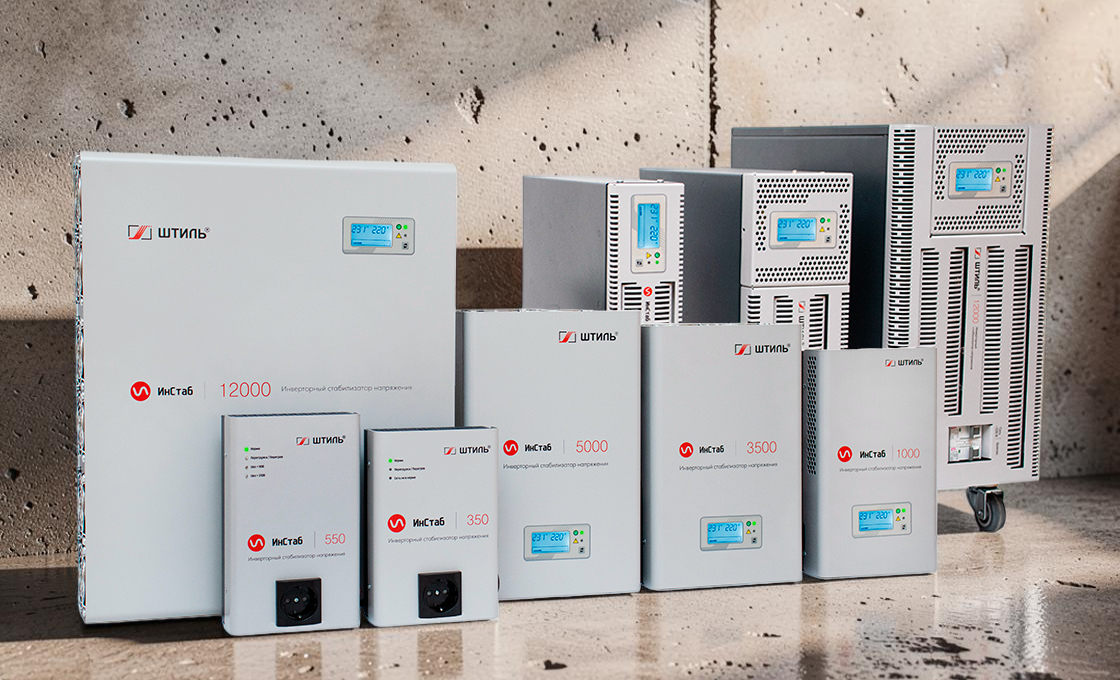

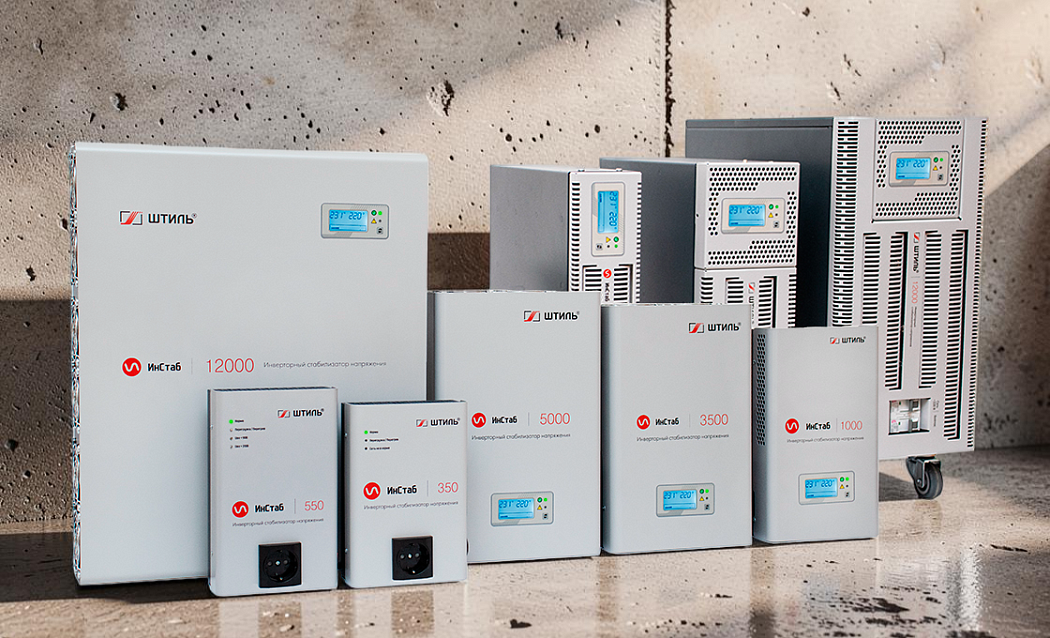

Сравнение настенных и напольных стабилизаторов «Штиль»
Ниже сравним настенные и напольные/стоечные модели по параметрам, которые чаще всего влияют на выбор: месту установки, мощности, габаритам, системе охлаждения, разъёмам, мониторингу, цене и сроку службы.
| Параметры | Настенные стабилизаторы | Напольные стабилизаторы |
| Варианты установки | на стену | на пол, стол или в стеллаж |
| Выходная мощность | от 350 ВА до 20 кВА | от 1000 ВА до 20 кВА |
| Корпус (если сравнивать модели аналогичной мощности) |
компактный и легкий (настенные модели больше подойдут для установки в ограниченных пространствах) |
более массивный и тяжелый |
| Система охлаждения | в большинстве моделей конвекционная (безвентиляторная) или комбинированная (конвекционная/вентиляторная) | принудительная (вентиляторная) |
| Разъемы для нагрузки | евророзетки, клеммные выводы | евророзетки, «компьютерные» розетки (IEC-320-C13), клеммные выводы |
| Возможность удаленного мониторинга | нет | есть |
| Срок службы | не менее 10 лет | не менее 10 лет |
| Цена (если сравнивать модели аналогичной выходной мощности) | более низкая | более высокая |
| Когда лучше выбрать | Для дома, квартиры, котельной, коридора, ограниченного пространства рядом с электрощитом или нагрузкой | Для установки на полу, в стойке, в серверной, техническом помещении, офисе или при необходимости мониторинга |
Что выбрать для дома: комментарий эксперта
Настенные и напольные стабилизаторы одного класса имеют сопоставимые показатели надёжности. Для бытового использования чаще удобнее настенные модели: они тише, компактнее, дешевле при сопоставимой мощности и не занимают место на полу.
Но это рекомендация общего характера. В каждом конкретном случае исполнение стабилизатора выбирают по месту установки, мощности нагрузки, способу подключения и требованиям к функционалу. Например, для газового котла обычно удобнее настенная модель рядом с нагрузкой, а для серверной, стойки или технического помещения может быть рациональнее напольное/стоечное исполнение.
Игорь Кривенцов,
Технический эксперт ГК «Штиль»
Как подобрать настенный или напольный стабилизатор?
Выбор между настенным и напольным стабилизатором лучше начинать не с форм-фактора, а с задачи: какую нагрузку нужно защитить, где будет установлено устройство, какая мощность требуется, нужен ли удалённый мониторинг и насколько критичен уровень шума.
Для дома, квартиры, котельной или ограниченного пространства чаще выбирают настенные модели. В видеообзоре показаны настенные инверторные стабилизаторы «Штиль»: их корпус, варианты подключения, особенности установки и применения в доме, квартире или котельной. Такой формат удобен, если стабилизатор нужно разместить рядом с нагрузкой или электрощитом и не занимать место на полу.
Для серверной, технического помещения, стойки 19 дюймов или задач с удалённым мониторингом удобнее напольные/стоечные модели. В видеообзоре напольных/стоечных стабилизаторов показаны модели универсального исполнения, которые можно устанавливать на пол или в 19-дюймовую стойку.
Ниже представлены карточки настенных и напольных/стоечных инверторных стабилизаторов «Штиль», которые можно рассматривать для разных сценариев установки.
