Принцип действия и основные преимущества

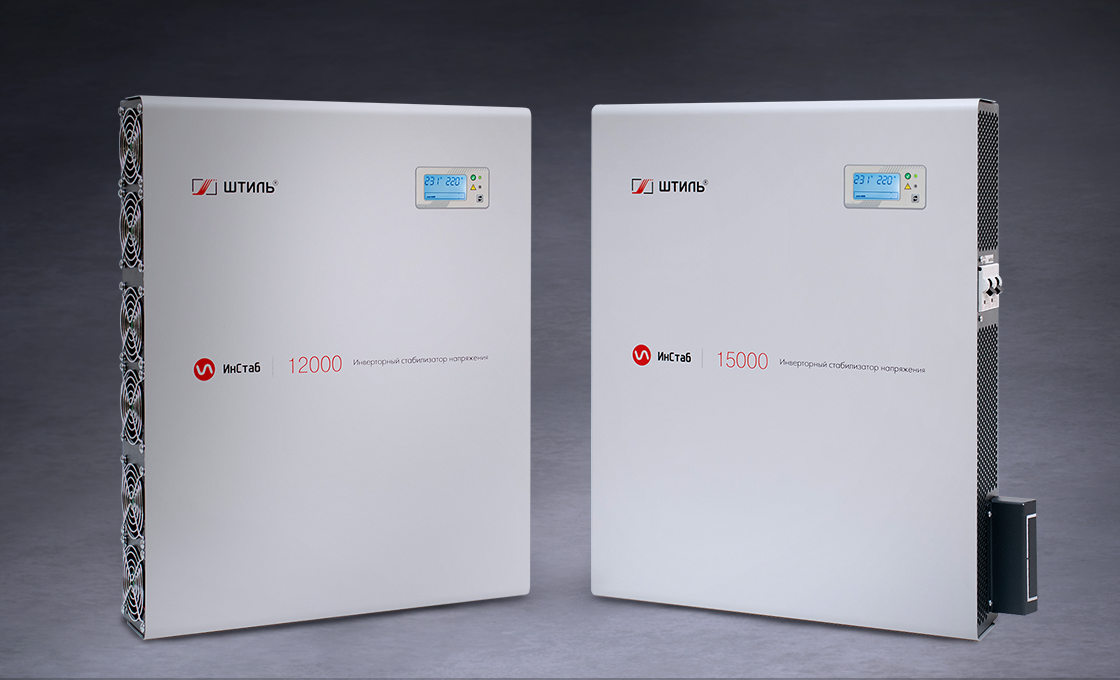

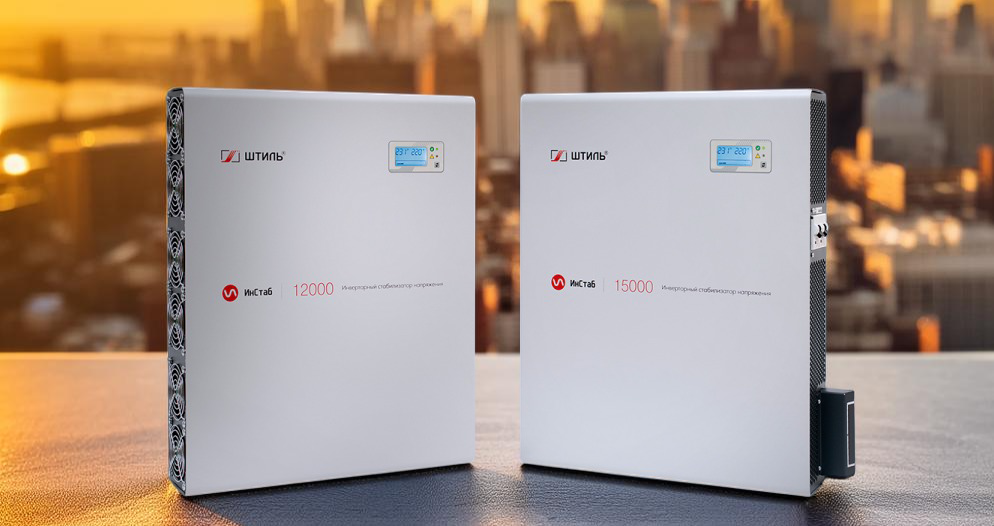

Стабилизаторы напряжения IS12000 и IS15000 инверторного типа. В схеме их работы отсутствует автотрансформатор и механические коммутирующие элементы. Корректировка напряжения осуществляется по принципу двойного преобразования энергии через выпрямитель и инвертор: сначала поступающее на стабилизатор напряжение выпрямляется, а затем снова становится переменным, но с заданным значением и идеальной синусоидальной формой.
Благодаря такой особенности устройства работают гораздо эффективнее, чем трансформаторные типы. Технология двойного преобразования энергии дает инверторным моделям следующие преимущества:
- мгновенный отклик на скачки и просадки напряжения – за 0 мс;
- корректировку напряжения в расширенном диапазоне – 90-310 В;
- непрерывное электропитание подключенных электроприборов высококачественным напряжением (погрешность не более 2% от номинала) с идеальным синусом;
- защиту от отключения нагрузки при кратковременных обрывах сети (до 200 мс).
Кроме того, устройства оснащены большим набором защит, в том числе и электронного типа, которые надежно оберегают как сам прибор, так и подключенную нагрузку от различных проблем, которые могут возникнуть в электросети, включая короткое замыкание или обрыв нуля.
За счет такого внушительного «вооружения» инверторные стабилизаторы IS12000 и IS15000 могут применяться в электросетях со значительными колебаниями напряжения, при резких и периодических перепадах электроэнергии. Их без всяких опасений можно применять для самой требовательной электротехники.
Сфера применения
Стабилизаторы отлично зарекомендовали себя в качестве эффективного и надежного защитника бытовых электроприборов частного дома. Только за прошедший год их было продано несколько тысяч.
Устройства имеют выходную мощность 12 кВА/11 кВт и 15 кВА/13,5 кВт, которой вполне достаточно, чтобы обеспечить качественным электропитанием всех ответственных потребителей на месте установки, например, системы водоснабжения и отопления, кухонную технику, прачечное оборудование, системы «умный дом», аудио- и видеотехнику, системы кондиционирования, электронику сауны и бассейна, системы безопасности и видеонаблюдения.
Как показала практика применения, данные стабилизаторы в основном устанавливают:
- по одному на каждую питающую фазу в сети 380/400 В (это наиболее распространенный вариант);
- на всю фазу в сети 220/230 В или только на одну питающую фазу в сети 380/400 В, от которой запитаны критически важные потребители.
⇒ При наличии трехфазных нагрузок перед установкой стабилизаторов в таком варианте возможны ограничения. Поэтому необходимо проконсультироваться со специалистами.

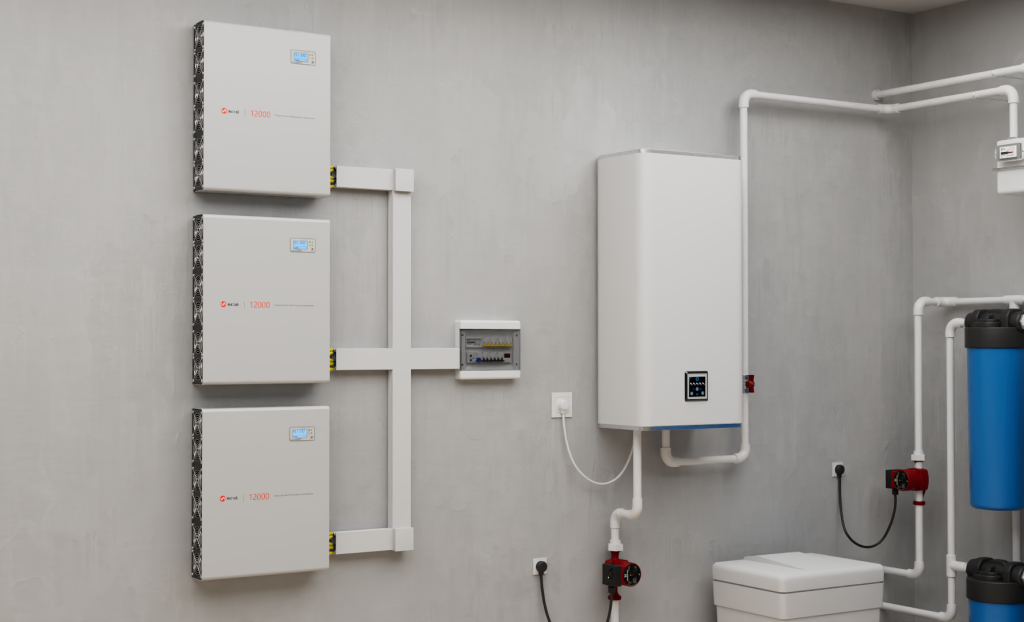

Подключение трех стабилизаторов IS12000 для защиты трехфазной сети частного дома
Технические характеристики
В таблице ниже приведено сравнение основных характеристик инверторных стабилизаторов напряжения IS12000 и IS15000.
| Технические характеристики | Стабилизатор IS12000 | Стабилизатор IS15000 |
| Тип | инверторный (двойного преобразования) | |
| Число фаз |
однофазный (1 в 1) Наиболее частое применение – централизованная защита оборудования на каждой фазе трехфазной входной сети. |
|
| Выходная мощность | 12 кВА/11 кВт | 15 кВА/13,5 кВт |
| Потребляемая мощность на холостом ходу | 75 Вт | |
| Предельный диапазон входного напряжения |
90-310 В Инверторные модели обладают самым широким диапазоном входного напряжения. |
|
| Скорость стабилизации |
0 мс Мгновенное срабатывание при значительных и резких колебаниях в диапазоне 90-310 В. |
|
| Точность стабилизации |
Погрешность корректировки напряжения составляет не более 2%, что равно:
|
|
| Форма выходного напряжения | При любой форме входного напряжения на выходе всегда идеальная синусоида. | |
| Подключение к сети и нагрузке |
Через клеммные выводы:
|
|
| КПД | до 97% | |
| Диапазон рабочей температуры/относительная влажность | от +5 °C до +40 °C/ от 0 до 80% (без конденсата) | |
| Система защиты |
Электронная защита c автовосстановлением после перегрузки, перегрева, сетевой аварии и короткого замыкания. |
|
| Степень защиты от пыли и влаги |
IP20 Стабилизаторы должны устанавливаться в закрытых помещениях, где исключено попадание на корпус изделия влаги и пыли. |
|
| Байпас |
Стабилизаторы имеют два типа байпаса:
|
|
| Тип охлаждения | В стабилизаторах применена комбинированная (конвекционная/вентиляторная) система охлаждения. Вентиляторы запускаются только при внутренней температуре стабилизатора более 50°C. При этом вентиляторы включаются в работу поэтапно в зависимости от степени загрузки. | |
| Габаритные размеры ВхШхГ (без упаковки) | 535х480х103 мм | |
| Масса | 15 кг | |
Панель управления
Стабилизаторы напряжения обладают лаконичной и информативной панелью управления, которая состоит из ЖК-дисплея с подсветкой, светодиодных индикаторов («Норма» и «Авария») и кнопки управления.
На дисплее отображается цифровое значение напряжения на входе и выходе, уровень загрузки прибора в виде наглядной шкалы, внутренняя температура, потребляемая подключенной техникой мощность, а также аварийные сообщения – перегрузка и перегрев.
Кнопка управления позволяет легко выбрать отображаемую на дисплее информацию и настроить значение выходного напряжения (в диапазоне 220-230 В с шагом 1 В) под требования подключенной нагрузки.
Дисплей стабилизатора IS12000
Комплект поставки
Стабилизаторы поставляются с комплектом для крепления на ровной вертикальной поверхности, в том числе со специальным кронштейном и дополнительным упором, инструкцией по эксплуатации и гарантийным талоном.
Распаковка стабилизатора IS12000/IS15000
Установка и подключение
Изделия предназначены для установки на стене. За счет компактного и плоского корпуса с относительно небольшой массой (всего 15 кг для мощности в 12 и 15 кВА) устройства могут быть размещены практически на любой вертикальной поверхности даже в малогабаритном помещении.
На боковой панели стабилизаторов находятся клеммные выводы для подключения кабелей от электросети и к нагрузке. Рекомендованное сечение кабеля для подключения составляет 4 мм 2. Для входного кабеля предусмотрены выводы L, PE и N. Клемма нейтрали рассчитана на вход и на выход.

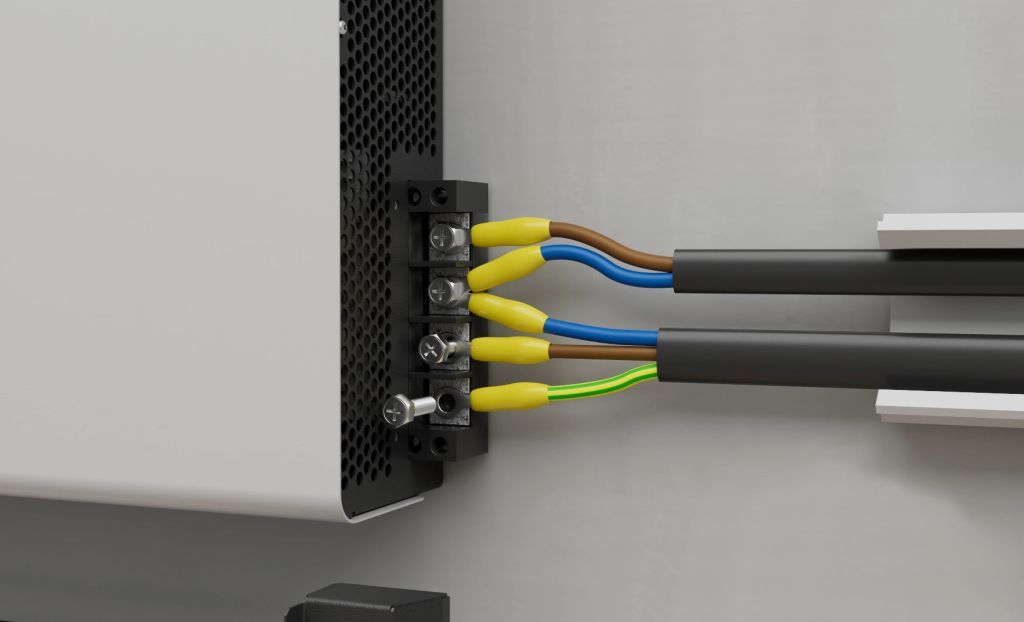

Расположение проводов при подключении стабилизатора IS12000/IS15000
⇒ Стабилизаторы должны быть обязательно заземлены, иначе их работа может быть некорректной.
⇒ Стабилизаторы устанавливаются сразу после вводного автомата с номиналом:
- 50 А (11 кВт) – для модели IS12000 (11 кВт);
- 63 А (13,9 кВт) – для модели IS15000 (13,5 кВт).
Также важно отметить, что:
- УЗО (устройство защитного отключения) рекомендуется устанавливать после стабилизатора, чтобы обеспечить защиту нагрузки и электросеть дома от токов утечки;
- УЗИП (устройство защиты от импульсных перенапряжений) рекомендуется устанавливать II класса перед стабилизатором, чтобы обеспечить дополнительную защиту устройства и электроприборов от перенапряжений.
Видеообзор стабилизаторов напряжения IS12000 и IS15000
Предлагаем вашему вниманию видеообзор инверторных стабилизаторов напряжения бренда «Штиль» IS12000 и IS15000.
Топ-6 преимуществ стабилизаторов (по мнению пользователей)
По отзывам покупателей, наиболее важными преимуществами стабилизаторов IS12000 и IS15000 являются:
- Надежность – устройства непрерывно подают на нагрузку стабильное и качественное напряжение.
- Лаконичный и аккуратный дизайн (не выпадает из интерьера техническим пятном).
- Компактность корпуса (не занимает много места в помещении).
- Возможность настройки выходного напряжения.
- Практически бесшумная работа.
- Множество различных видов защиты подключенного оборудования от проблем в электросети.
