Зачем нужна розетка с заземлением?
Розетки с заземлением отличаются от обычных моделей тем, что, кроме фазного и нулевого контакта, в конструкции добавлен дополнительный проводник заземления. Для розетки 220/230 В потребуется трехжильный кабель (L, N, PE – жёлто-зелёного цвета), а для розетки 380/400 В пятижильный (L1, L2, L3, N, PE).

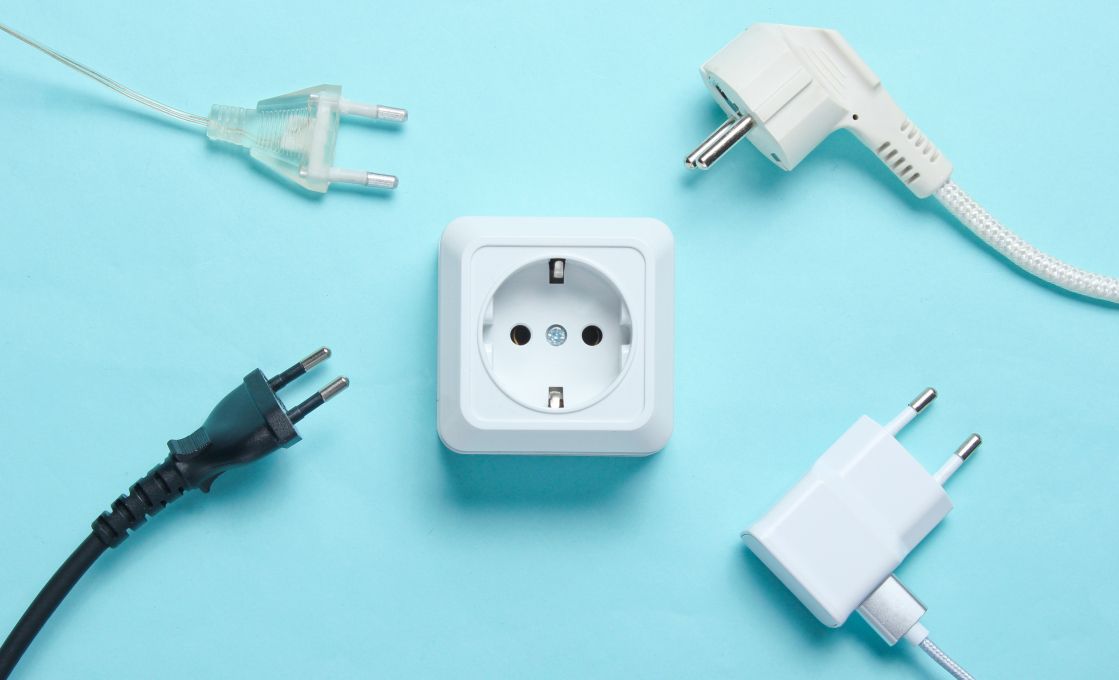

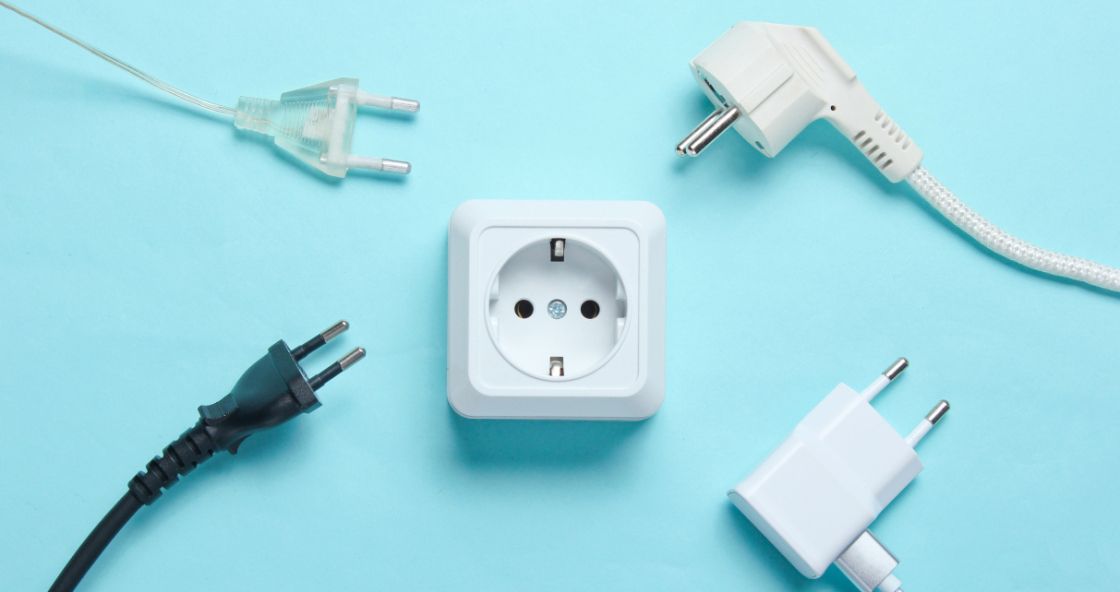

Внутри розетки разъем PE может быть в виде дополнительного винта, располагающегося заметно в стороне от других разъемов. В наружном гнезде, которое находится на лицевой панели, это проводник в форме скобы – «усиков».
Такие модели устанавливаются в квартирах и частных домах в том случае, если предусмотрен заземляющий контакт, иначе их функционал не будет полноценным.
Основные функции розетки с заземлением:
- защита пользователя от поражения током при повреждениях подключенных электроприборов или случайном прикосновении к токоведущим поверхностям;
- обеспечение нормальной работы электроприборов.
Виды розеток с заземлением
Есть два основных типа розеток с заземлением:
- накладная – устанавливается на поверхность стен (деревянных, керамических, гипсокартонных или бетонных) без создания ниш для подрозетника и прокладывания проводов внутри. Чаще всего такой тип встречается в деревенских и дачных домах;
- встраиваемая – инсталлируется в подрозетник, который заранее монтируется внутри стены. В основном такие модели применяются в бетонных стенах квартир или частных домов. Отличается сложностью размещения, так как требуется штробление и сверление бетона для закрытого подвода проводов и других элементов проводки.
По назначению они бывают:
- стандартные – 220/230 В для подключения техники с потреблением до 3,5 кВт – системы отопления, кухонной техники, аудио- и видеооборудования;
- специализированные – 380/400 В для мощной нагрузки, например, электроплит, духовок, системы кондиционирования и станков.
Установка розетки
Если предполагается установка встраиваемой розетки, то сначала необходимо выполнить установку подрозетника. О том, как это сделать, можно прочитать в этой статье.
Если розетка накладная, то сначала потребуется выполнить разметку на поверхности, затем просверлить отверстия в стене под саморезы, закрепить основание розетки (изолирующую платину с клеммами), подсоединить провода и скрепить лицевую панель.
Необходимые инструменты и материалы
Для установки накладной розетки с заземлением потребуется:
- строительный или лазерный уровень для выполнения ровной разметки. У некоторых розеток в комплектации присутствует специальный шаблон;
- шуруповерт или дрель для сверления отверстий под крепление розеточной основы;
- стриппер или канцелярский нож для снятия изоляции кабеля;
- кусачки или плоскогубцы для обрезки и выпрямления проводов;
- саморезы или дюбели;
- обжимные клещи для крепления наконечников на провода, если они многожильные;
- отвертка для затяжки проводов в клеммах розетки.
Подключение проводов к розетке с заземлением
Все электромонтажные работы выполняются при обесточенной линии. Для этого будет достаточно отключить групповой или основной (вводной) автомат. Даже при обесточенной электропроводке нужно выполнять монтаж таким образом, чтобы оголенные провода не касались друг друга.
К розетке необходимо провести провода. Это выполняется открытым (поверхностно, в специальных кабельных лотках) или закрытым (внутри стены) типом. Кабель заводится внутрь подрозетника или к диэлектрическому основанию розетки с запасом примерно 10 см от границы ввода. Запас необходим для удобного завода и крепления контактов в розеточные клеммы.

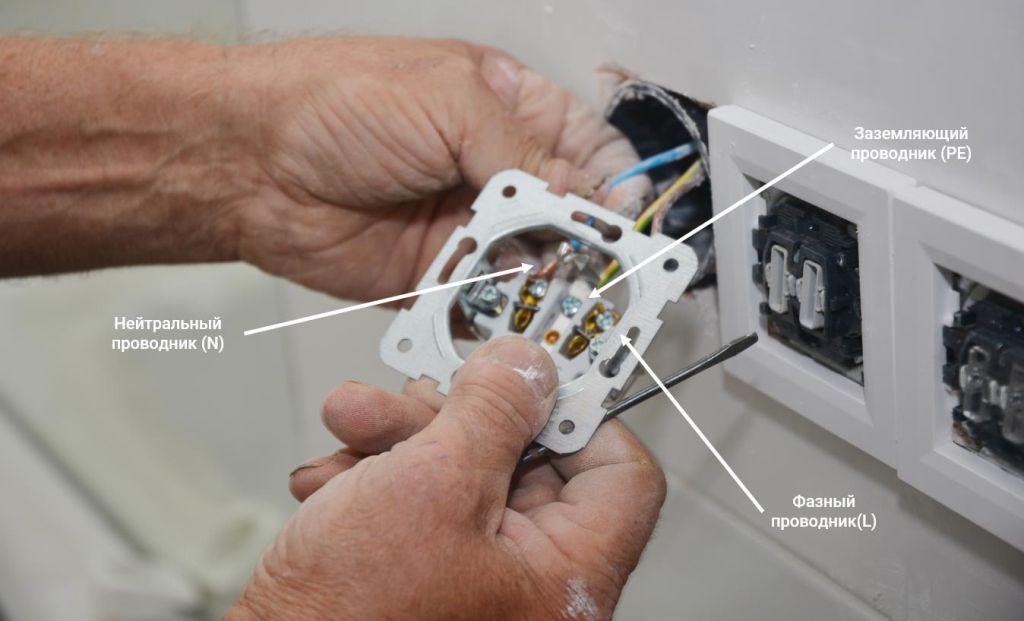

Концы проводов зачищаются от изоляции на длину до 1,5 см. Фазный провод необходимо закрепить к контакту клеммы L, нейтральный – к N, провод заземления – к PE. Если нейтральный и фазный провод никак не отмечены на внутреннем корпусе изделия, то можно подключить их произвольно. Винт PE обычно располагается в стороне, поэтому его сразу можно определить.
При монтаже важно, чтобы соединение проводов было не на одной клемме, иначе это приведет к короткому замыканию. Винты на клемма должны быть плотно затянуты, чтобы провода внутри них не болтались. Слабая затяжка может привести к перегреву контактной группы. Перетяжка также недопустима, так как может привести к поломке клеммного элемента.
Если в проводке проведены многожильные провода, то перед их соединением с клеммами розетки лучше закрепить на их концах наконечники (оконцеватели), которое обеспечат более качественное соединение проводки.
После подключения проводов необходимо закрепить лицевую панель с разъемом для подключения вилки электроприбора. Подключение розетки с тремя фазами выполняется по такому же принципу. При этом обязательно нужно учитывать верное подключения каждого проводника.
Защита электротехники от нестабильного напряжения в розетке с заземлением
Если в электросети случаются скачки и перепады вольтажа, то в решении такой проблемы поможет стабилизатор напряжения. Это устройство будет как промежуточное звено на линии, между розеткой и электроприбором. Его основная задача – нивелировать сетевые перепады и непрерывно подавать на нагрузку качественное напряжение.
Инверторные стабилизаторы способны мгновенно реагировать на сетевые скачки в диапазоне 90-310 В и гарантировано подавать на электротехнику вольтаж высокой точности (±2%) с чистым синусом, независимо от гармонических искажений на входе.
