Особенности подбора ИБП
По сравнению со стабилизаторами напряжения, источники питания являются более сложными устройствами в техническом плане, из-за этого расчет ИБП, то есть подбор необходимой модели, будет включать несколько больше параметров, в частности, помимо мощности устройства, потребуется определить емкость аккумуляторных батарей (АБ), зависящую от требований ко времени автономии.
При неверном подборе данных технических характеристик ИБП, общая эффективность его работы, а также обеспечиваемый уровень бесперебойности вряд ли будут приемлемыми. Ниже приведены методики расчета этих параметров.
Если вы не имеете специального технического образования, то подбор ИБП и аккумуляторных батарей все же лучше выполнять с помощью специалистов.
Подбор ИБП по мощности и времени автономной работы
Алгоритм подбора модели ИБП состоит из описанных ниже этапов.
1. Определение суммарной мощности потребителей
Для начала необходимо определить, какие электроприборы вы будете напитывать от ИБП и какая у них потребляемая мощность. При этом важно не забыть о величине пусковых токов нагрузки. Их значение может в несколько раз отличаться от номинального.
Информацию о величине потребляемой мощности и пусковых токах можно узнать в техпаспорте изделия или у производителя электроприбора. Определив максимальную суммарную мощность нагрузки в Вт, необходимо подобрать ИБП по активной выходной мощности, которая должна быть больше рассчитанного значения примерно на 20-30%.

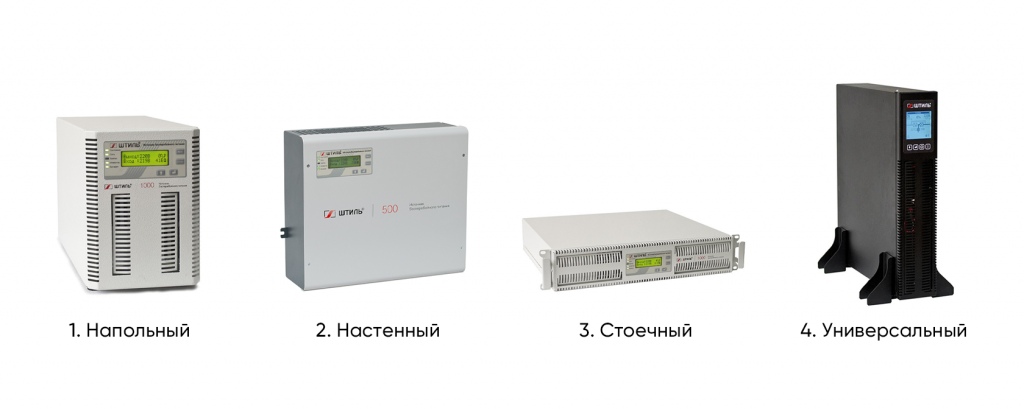

2. Выбор типа конструктива ИБП
Как правило, модели ИБП могут иметь следующие форм-факторы:
- настенный;
- напольный;
- рэковый – для размещения в 19-дюймовые стойки;
- универсальный – могут устанавливаться как напольно, так и в стойку.
Выбор типа конструктива зависит от того, где вам необходимо разместить устройство, чтобы обеспечить надежное подключение ИБП к сети и нагрузке.
3. Определение требуемого времени автономной работы ИБП
Чтобы определить необходимое время автономного питания нагрузки от ИБП, необходимо учесть длительность и периодичность отключений электроэнергии в сети и наличие устройств резервного питания. Существует два варианта ситуаций:
- в вашей электросети случаются незначительные по времени отключения электроэнергии или для питания нагрузки в период отсутствия электричества вы используете генератор. В этом случае вам стоит искать решение с небольшим временем автотомии – не более 5-10 минут.
- в вашей электросети случаются отключения электричества на более длительное время и при этом в качестве источника резервного питания вы не используете генератор. В этом случае вам потребуется ИБП с большим временем автотомии (точное значение зависит от максимального периода пропадания электричества).
Важно учитывать, что из-за достаточно высокой цены на аккумуляторные батарей, обеспечивать длительное время автономии (более 12 часов) с помощью ИБП не всегда обоснованно с экономической точки зрения. Рациональней рассмотреть в качестве альтернативы связку: ИБП на небольшое время автономии + генератор.
В зависимости от типа ситуации, потребуется выбрать один их двух вариантов ИБП:
- если требуемое время автономной работы ИБП не более 5-10 минут, то вам подойдут модели ИБП со встроенными АБ, которые обеспечат бесперебойный переход на работу от генератора или будут надежно защищать от коротких пропаданий сетевого напряжения. Такие устройства в желаемом типе конструктива легко самостоятельно подобрать на сайте продавца или производителя, зная максимальную потребляемую мощность нагрузки.
- если требуемое время автономной работы более 10 минут, то стоит рассмотреть модели ИБП без встроенных АБ, но с возможностью подключения внешних батарей. Такие устройства более сложны в подборе, поэтому для решения этой задачи вы можете обратиться к консультантам производителя или продавца. Если же вы хотите самостоятельно подобрать внешние батареи, то ниже мы приводим простой алгоритм подбора.
Расчёт аккумуляторных батарей для ИБП
В данном разделе мы приведём простой алгоритм подбора стандартных 12-вольтовых батарей типа AGM (Absorbent Glass Mat).
1. Посчитайте количество АБ
Для начала нужно посчитать количество батарей, которое потребуется для работы выбранной модели ИБП. В этом поможет следующая формула:
N батарей = Номинальное напряжение АБ / 12 Вольт, где 12 Вольт – это номинальное напряжение одной батареи.
Номинальное напряжение АБ указывается в Вольтах, это значение можно найти в технических характеристиках модели ИБП.
2. Выясните отдаваемую мощность каждой ячейки батареи
Далее необходимо выяснить мощность, которую должна отдать батарея при пересчете на 2-вольтовую ячейку. Как правило, именно это значением большинство производителей аккумуляторных батарей указывают в разрядных таблицах подбора батарей.

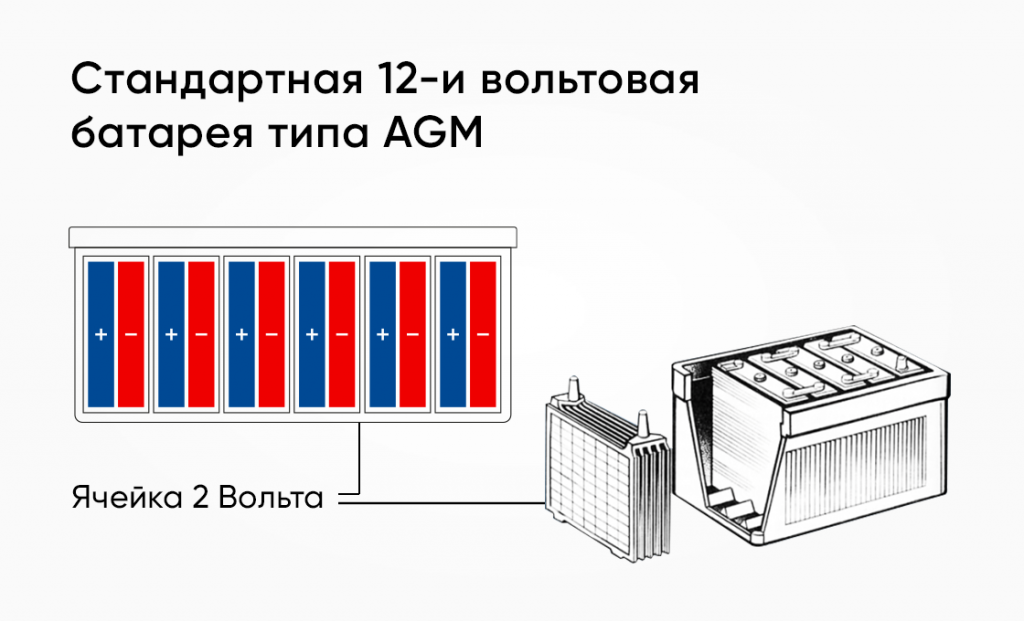

Поясним, что стандартная 12-вольтовая свинцово-кислотная аккумуляторная батарея ИБП представляет собой корпус, в котором находится 6 соединенных последовательно ячеек, каждая из которых имеет номинальное напряжение 2 В.
Чтобы правильно рассчитать мощность, которую должна отдать батарея при пересчете на 2-вольтовую ячейку, необходимо воспользоваться следующей формулой:
P ячейки = P нагрузки / N ячеек / КПД инвертора, где:
- P ячейки – мощность, которую должна отдать одна 2-вольтовая ячейка батареи;
- P нагрузки – потребляемая мощность нагрузки в Вт;
- N ячеек – общее количество ячеек в батареях выбранной модели ИБП (чтобы выяснить значение этого параметра, необходимо номинальное напряжение АБ разделить на 2 В или количество АБ умножить на 6 ячеек);
- КПД инвертора при работе от батарей необходимо узнать у производителя ИБП (например, в моделях однофазных источников питания ГК «Штиль» это значение равно 0,86).
3. Подберите подходящую модель аккумуляторной батареи
Когда мощность ячейки батареи выяснена, перед тем как переходить на сайт производителя АБ и подбирать подходящую модель понадобиться уточнить еще один параметр – конечную точку разряда ячейки батареи (В/эл-т), то есть значение напряжения, ниже которого нельзя разряжать батарею. Это устанавливаемая величина, которая не может быть ниже 1,6 Вольт на каждую 2-вольтовую ячейку батареи, и зависит от длительности разряда.
Теперь, зная три основных параметра (время автономной работы, значение отдаваемой мощности ячейки батареи и конечную точку ее разряда), определяется подходящая модель аккумуляторной батареи. Для этого необходимо использовать таблицы разряда постоянной мощностью батареи при 25 градусах Цельсия (это предельно допустимая температура для ее эффективной эксплуатации). Такие таблицы, как правило, указаны на сайте производителя на странице модели батареи.
Важно отметить, что подбирать батареи всегда необходимо с большей мощностью, чем это требуется.
4. Подберите вариант установки АБ
После подбора подходящих внешних батарей необходимо определить способ их установки. У каждого производителя существует множество вариантов установки АБ в зависимости от конструктивного исполнения самого источника питания.
Как правило, батареи размещаются в специальных устройствах, которые обладают необходимой системой защиты. Например, в ГК «Штиль» для размещения батарей предусмотрены следующие варианты:
- батарейные модули настенного, напольного или стоечного исполнения (размещенные в таких модулях батареи, как правило, обеспечивают от 10 мин до 3 ч автономной работы ИБП);
- сборно-разборные батарейные стеллажи (предназначены для размещения батарей, обеспечивающих длительное время автономии – до 20 ч и более);
- телекоммуникационные шкафы, куда обычно устанавливают фронт-терминальные батареи.
Пользователь может обойтись и без специального устройства для установки батарей, но в этом случае ему все равно нужно будет самостоятельно организовать их защиту.
Пример подбора аккумуляторных батарей для автономного питания газового котла
Необходимо обеспечить бесперебойное питание газового котла и циркуляционного насоса, установленных в частном доме.
Исходные данные:
- максимальная потребляемая мощность нагрузки составляет 600 Вт (P нагрузки = 600 Вт);
- требуется 3 часа автономной работы электроприборов (Т автономии = 3 часа);
- предполагается разместить ИБП на стене рядом с газовым котлом.
В качестве ИБП для решения нашей задачи выберем настенную модель «Штиль» SW1000L с выходной мощностью 900 Вт, без встроенных батарей, но с поддержкой подключения внешних.
Расчет внешних аккумуляторных батарей для ИБП SW1000L будет происходить в следующей последовательности:
1) Рассчитаем необходимое количество внешних АБ (у данной модели номинальное напряжение внешних АБ составляет 36 В):
N батарей = 36 В / 12 В. Таким образом, расчет показал, что потребуется 3 аккумуляторные батареи.
2) Выясним отдаваемую мощность каждой ячейки батареи (у данной модели КПД инвертора при работе от батарей составляет 86%):
P ячейки = 600 / 18 / 0,86. Необходимая мощность ячейки аккумуляторной батареи составляет 38,7 Вт.
3) Подберём необходимую модель АБ, зная все необходимые параметры:
- время автономной работы – 3 часа;
- конечная точка разряда ячейки батареи – 1,75 В/эл-т;
- мощность каждой ячейки батареи – 38,7 Вт.
В качестве примера воспользуемся моделями аккумуляторных батарей компании Энергон. Зайдем на сайт производителя и выберем необходимую батарею. Из всего ассортимента изделий нам подойдет серия Delta DTM L, которая используется для питания требовательных электрических приборов – насосов и котлов систем отопления.
Для нашего случая батарея Delta DTM 1290 L с отдаваемой мощностью ячейки 44.2 Вт является оптимальным вариантом.
Разрядные таблицы являются индивидуальными для каждой конкретной аккумуляторной батареи и размещаются на сайте производителя АКБ.
4) Определим, куда будем устанавливать батареи. Для размещения выбранных батарей потребуется напольный батарейный стеллаж, например, стеллаж BS-01 от производителя «Штиль», который позволяет установить как раз до трех батарей емкостью 90 Ач.
В итоге для обеспечения бесперебойного питания газового котла и циркуляционного насоса с суммарной потребляемой мощностью 600 Вт мы подобрали:
- ИБП SW1000L с выходной мощностью 900 Вт;
- три аккумуляторных батареи Delta DTM 1290 L 90 Ач;
- батарейный стеллаж BS-01.
Модельный ряд ИБП «Штиль»
Российский производитель систем электропитания «Штиль» предлагает широкий модельный ряд источников бесперебойного питания топологии онлайн (с двойным преобразованием энергии), среди которых:
- однофазные модели настенного исполнения с выходной мощностью 0,25-1 кВА;
- однофазные модели напольного исполнения с выходной мощностью 0,25-10 кВА;
- однофазные модели стоечного исполнения с выходной мощностью 1-10 кВА;
- однофазные модели напольного/стоечного исполнения с выходной мощностью 1-3 кВА;
- модели с конфигурацией 3 в 1 (с трехфазным входом и однофазным выходом) с выходной мощностью 10-20 кВА;
- трехфазные напольные и шкафные модели с выходной мощностью 10-500 кВА.
