Виды силовых удлинителей

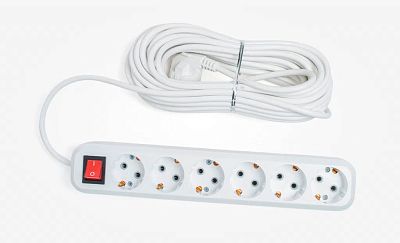

Электрический удлинитель – это электронное устройство, которое предназначено для временного подключения:
- электрооборудования в местах, где нет поблизости розеток;
- нестационарной и мобильной техники (например, садового оборудования или электроинструментов).
Силовой удлинитель является промежуточным электротехническим элементом между электроточкой и нагрузкой. Он состоит из одной или нескольких розеток, расположенных в одном блоке, провода и вилки для подключения в стационарную розетку.
Изделие обеспечивает:
- подключение электротехники на большом расстоянии от розетки, увеличивая длину провода нагрузки на необходимую длину;
- одновременное питание группы оборудования (в моделях с несколькими разъемами для подключения нагрузки);
- защиту от некоторых проблем в электросети (зависит от функционала).

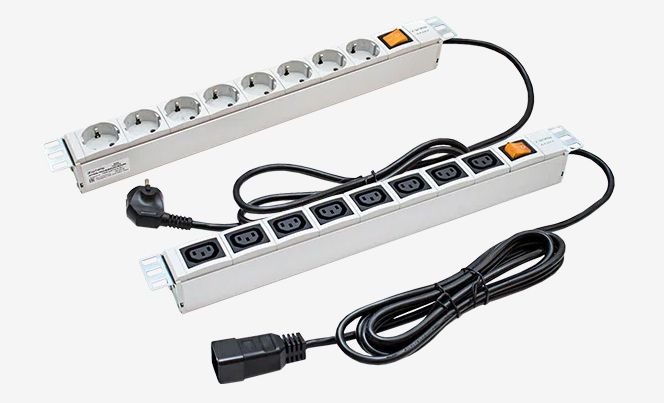

Электрические удлинители отличаются по:
- количеству розеток – в среднем они имеют от 1 до 12 силовых разъемов разных типов (например, Schuko или C13).
- типу кабеля – могут быть с силовыми гибкими кабелями (КГ) типа КГ-ХЛ (для применения при минусовых температурах), КГ-Н (из негорючего материала) или КГ-Т (для применения в жарких и влажных зонах).
- длине провода от вилки до разъемов нагрузки – в основном от 0,5 до несколько десятков метров. Устройства с длинным кабелем нужны только в том случае, если нужно запитать нагрузку на большом расстоянии, например, газонокосилку на дачном участке.
- мощности – в основном устройства рассчитаны на подключение электроприборов с суммарным потреблением до 3,5 кВт. На данную величину рассчитаны обычные бытовые розетки. Для более мощного оборудования или подключения трехфазных нагрузок требуются специальные силовые удлинители с сечением кабеля от 2,5 мм² и гнездами, рассчитанными на передачу большого тока с напряжением 220/230 В или 380/400 В.
- дополнительному функционалу – могут быть с различными видами защиты от проблем в электросети (от КЗ, импульсных всплесков и сетевых помех) и степенями защиты корпуса IP (Ingress Protection Rating), с включателем и без, с дополнительными портами USB, светодиодной индикацией и др.
Сечение кабеля
При выборе устройства важно учитывать сечение его кабеля. Величина может быть указана на его коробке или прямо на проводе. Сечение соответствует определенной силе тока, который устройство может пропустить через себя на нагрузку.
Разберем основные модели удлинителей по сечению кабеля.
| Сечение, мм² | Ток, А | Мощность, Вт | Варианты нагрузки |
| 0,75 | до 6 А | до 1,5 кВт | Телевизоры, зарядные устройства, компьютеры, настольные лампы |
| 1 | до 10 А | до 2,2 кВт | Аудио- и видеотехника, электроинструменты небольшой мощности |
| 1,5 | до 16 А | до 3,5 кВт | Любые бытовые электроприборы для подключения в розетку |
| от 2,5 | 25 А | от 3,5 кВт | Мощные электроприборы – электрические плиты, обогреватели, холодильное оборудование, стиральные машины |
Чем силовой удлинитель отличается от бытового?

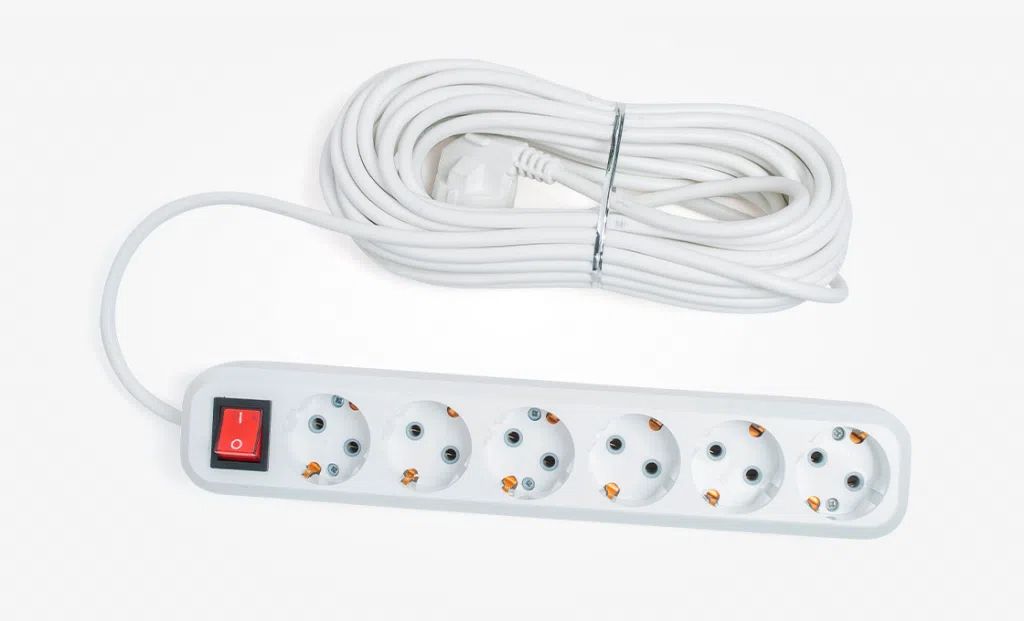

Бытовой удлинитель рассчитан на подключение только домашней техники, у которой суммарное потребление может доходить до 3,5 кВт. Это телевизоры, компьютеры, кухонные приборы, садовая техника или не мощные электроинструменты.
Силовые модели рассчитаны на более мощное оборудование, имеют большую длину шнура, которая превышает 10 метров и может достигать более 50 метров, а также контакт и провод заземления. Для удобства пользования провод наматывается на специальную катушку.
Применяются силовые удлинители в основном на улице при проведении строительных работ или мероприятий в разных климатических условиях. У них усиленная защита и более толстая изоляция, чем у обычных моделей.
Условия и виды работ
Каждая модель способна работать в определенных условиях и применима для ограниченных видов работ:
- бытовые удлинители используются только для питания электроприборов в доме или квартире;
- сетевые фильтры служат для электроснабжения компьютеров, оргтехники, а также аудио- и видеоаппаратуры, защищая их от сетевых помех;
- садовые удлинители – для нормальной работы мобильного оборудования на дачном участке, в основном на открытом воздухе;
- промышленные модели нужны для питания спецтехники в жестких условиях.
Можно ли удлинитель сделать самостоятельно?
Удлинитель можно сделать самостоятельно. Но это имеет смысл только, если нужна индивидуальная модель под конкретную задачу. Для сборки все компоненты можно найти в любом электромагазине. Понадобится: провод необходимой длины, типа и сечения, вилка, розетка или корпус с блоком розеток.
Чтобы правильно подобрать эти элементы, сначала нужно выяснить суммарную мощность нагрузки, которая будет от него запитываться. Затем понять, в каких условиях прибор будет применяться – если внутри помещения, то подойдут обычные компоненты с защитой IP20, если на улице или в агрессивных средах, то уже защита IP55 и выше.
м Со сборкой удлинителя справится любой пользователь, который знает основы электрики. Если такого опыта нет, то лучше не рисковать и купить готовое заводское изделие с уже скомпонованными элементами.
Защитит ли силовой удлинитель от нестабильного напряжения?
Некоторые пользователи считают, что удлинитель может защитить электроприборы от скачков и перепадов напряжения. Однако это не так. Некоторые модели способны уберечь нагрузку от короткого замыкания или импульсного перенапряжения, если внутри их корпуса присутствует варистор, но с колебаниями в электросети они справиться не могут. В этом может помочь только стабилизатор напряжения или ИБП. Второй тип устройства еще и обеспечит бесперебойную работу техники, если произошел блэкаут.
Самыми функциональными считаются инверторные стабилизаторы. За счет технологии двойного преобразования они мгновенно реагируют на скачки сети в диапазоне 90-310 В и непрерывно подают на нагрузку напряжение с погрешностью не более 2% и чистым синусом. Даже при кратковременных обрывах сети (до 200 мс) они бесперебойно подают на технику качественный сигнал.
Устройства могут применяться с силовым удлинителем. Он может подключаться как перед стабилизатором, так и после него, например, если нужна защита от скачков напряжения сразу несколько электроприборов.
Среди бесперебойников лучшими по качеству питания считаются модели топологии онлайн. Они мгновенно реагируют на отключение электричества и безразрывно переводят питание на аккумуляторы. Стабилизируют напряжение в широком диапазоне без перехода на батарею и подают на нагрузку качественный сигнал с минимальным отклонением и идеальной синусоидой в любых основных режимах работы.
