Зачем клинике стабилизатор напряжения?
Важным этапом деятельности любой медицинской клиники является приобретение современного диагностического оборудования и его правильное подключение к электрической сети. Ведь от работы таких приборов зависит то, насколько точно у пациентов будут выявлены те или иные заболевания и назначено правильное лечение.
Некачественное электропитание сверхточной медицинской техники приносит вред не только ей самой, но и пациентам. Кроме сбоев в работе, перегрузки или даже выхода из строя, приборы могут неправильно работать. А что это значит для медицинского обслуживания? Это значит, что будут искажены результаты диагностических исследований и в итоге поставлен неверный диагноз.
Например, при нестабильном напряжении в сети рентгеновский аппарат может некорректно работать. Перепады напряжения будут влиять на работу механических штативов, привода и его электроники, которая отвечает за настройку и качество снимков.
В одной офтальмологической клинике из-за частых и незначительных перепадов напряжения искажалась точность работы станка для обработки линз. К счастью, причина проблемы быстро выяснилась и была устранена путем установки стабилизатора напряжения.
В данной ситуации выход один – покупая дорогостоящую медицинскую технику, сразу же необходимо приобрести подходящий стабилизатор напряжения, чтобы исключить все угрозы, которые могут возникнуть по вине некачественного сетевого напряжения.
Какой стабилизатор напряжения подойдет для медицинского оборудования?

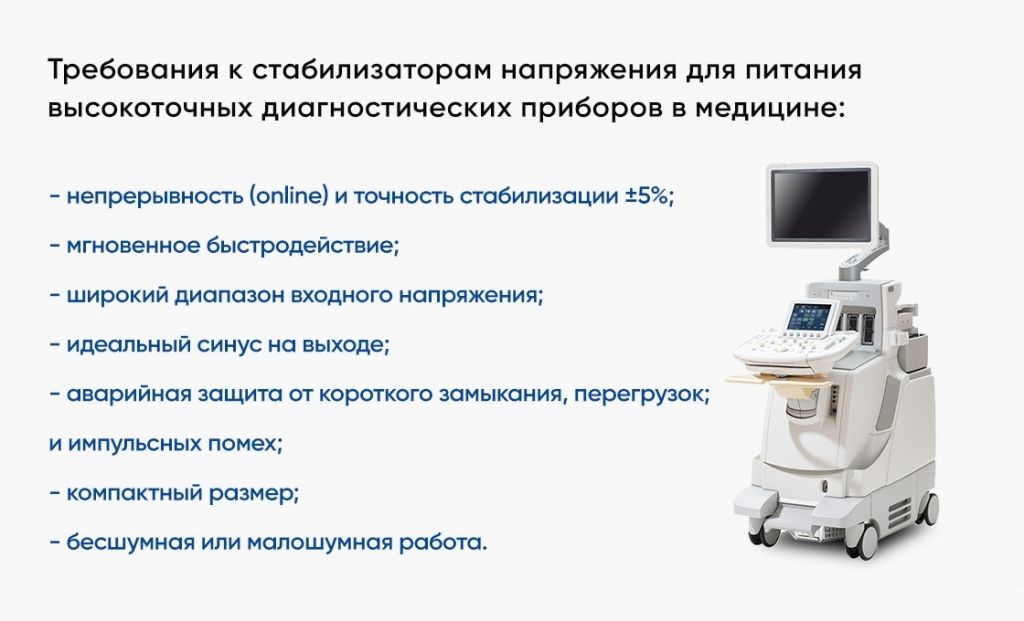

К стабилизаторам напряжения для медицинского оборудования предъявляются очень жёсткие требования.
Разберём их подробнее.
Количество фаз
В основном диагностическое медицинское оборудование небольшой мощности питается от однофазной сети 220 В, поэтому для организации электрозащиты этих приборов подойдут однофазные стабилизаторы напряжения.
Выходная мощность
Важно выбрать модель таким образом, чтобы ее выходная мощность превышала потребляемую мощность медтехники (максимальную, учитывающую пусковой ток), к которой предполагается подключение стабилизатора, примерно на 30%. Такой запас связан с тем, что при снижении напряжения в сети выходная мощность прибора может уменьшиться.
Большинство современного медицинского оборудования для диагностики имеет сравнительно небольшую мощность потребления.
| Медицинское оборудование | Потребляемая мощность, ВА/Вт |
| Электрокардиограф | 28/22,4 |
| Диоптриметр | 40/32 |
| Тонометр глазного давления | 65/52 |
| Авторефкератометр | 150/120 |
| Аппарат УЗИ | 800/640 |
| Маммограф | 4500/3600 |
| Мобильный передвижной томограф | 1625/1300 |
| Костный денситометр | 400/320 |
| Мобильный рентген | 15625/12500 |
| Антиограф | 18750/15000 |
Безусловно, есть и более мощные устройства, например, стационарный компьютерный томограф (112,5 кВт) или цифровой рентгеновский аппарат (65 кВт), которым требуются системы электропитания повышенной выходной мощности.
Точность стабилизации и скорость реакции
Медицинская техника весьма требовательна к качеству электропитания, поэтому необходимо подбирать стабилизатор напряжения, который выдает максимальную точность и мгновенно реагирует на малейшие его отклонения.
Отклонение параметров напряжения в сети 220 В для питания медицинской техники должно быть не более ±5%.
Современная защита
У стабилизаторов напряжения должна быть встроена аварийная защита от перегрузки, перегрева, короткого замыкания, высоковольтных импульсных помех, аварий в сети и неисправности самого устройства.
Индикация работы
Для отслеживания работы стабилизатора и общего состояния электросети, необходимо, чтобы прибор имел возможность индикации основных параметров: как правило, это показатели напряжения на входе и выходе, температура устройства и др. В некоторых стабилизаторах для этого используются светодиоды, ЖК-дисплеи и даже специальные платы расширения, которые позволяют подключать устройства к ПК и мониторить их состояние через веб-интерфейс.
Внешний вид и способ установки
Стабилизатор напряжения должен быть компактным и иметь такой способ установки, который больше всего подходит для питания медтехники. Приборы могут крепиться на стену, устанавливаться на пол или размещаться в рэковых стойках. Если предполагается размещение стабилизатора в одном кабинете с нагрузкой, то лучше всего выбирать бесшумные или малошумные модели.
Подводим итог
Для надежной электрозащиты диагностической медицинской техники лучше всего использовать инверторные стабилизаторы с технологией двойного преобразования напряжения, которые работают в режиме online. Такие приборы удовлетворяют всем требованиям, предъявляемым к стабилизаторам для медицинской техники. Они стабильно поддерживают необходимое значение напряжения, независимо от того, какого оно качества на входе. На выходе на нагрузку всегда подается чистая синусоидальная волна.
В отличие от релейных и электромеханических типов устройств, инверторные стабилизаторы напряжения не используют в своей работе механических реле и электронных ключей, что позволяет им выполнять коррекцию напряжения плавно и непрерывно – именно это необходимо для электропитания высокоточной медицинской техники.

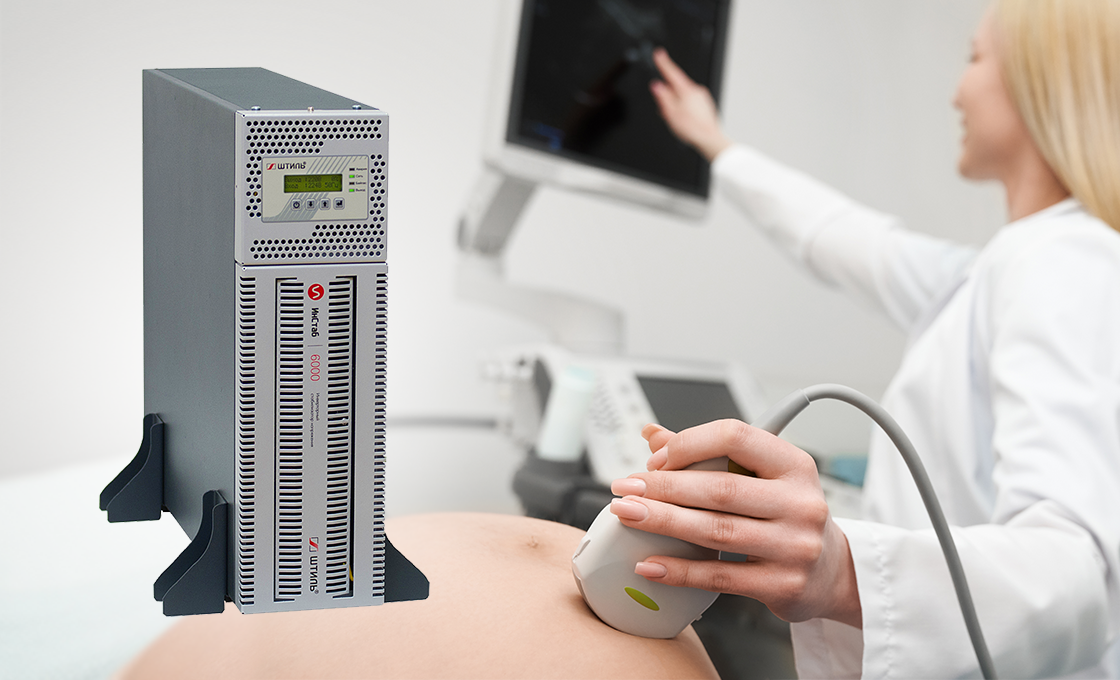

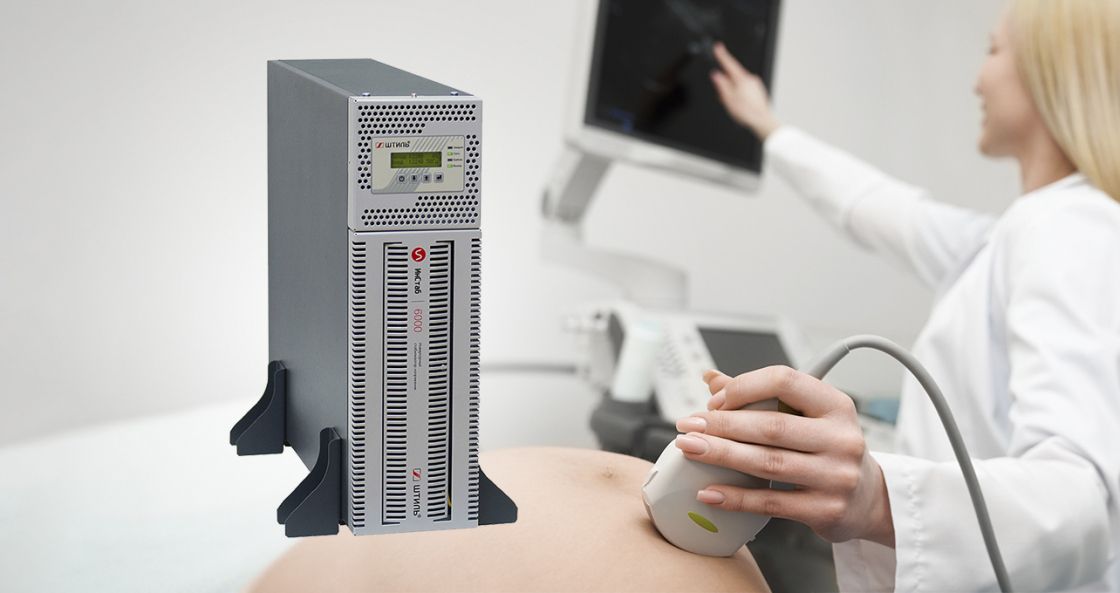

Модели стабилизаторов напряжения «Штиль» для медицинского оборудования
Ниже приведена таблица с указанием подходящих моделей инверторных стабилизаторов «Штиль» для питания различной медицинской техники.
Инверторные стабилизаторы напряжения «Штиль» не предназначены для защиты хирургического электрооборудования и систем жизнеобеспечения.
| Медицинский прибор | Потребляемая мощность, ВА/Вт | Подходящая модель стабилизатора «Штиль» |
| Электрокардиограф | 28/22,4 | IS350 |
| Диоптриметр | 40/32 | IS350 |
| Тонометр глазного давления | 65/52 | IS350 |
| Авторефкератометр | 150/120 | IS350 |
| Аппарат УЗИ | 800/640 | IS1000 или IS1000RT |
| Маммограф | 4500/3600 |
IS5000 или IS5000RT |
| Мобильный передвижной томограф | 1625/1300 |
IS2000 или IS2000RT |
| Костный денситометр | 400/320 | IS550 |
| Мобильный рентген | 15625/12500 | IS20000RT |
| Антиограф | 18750/15000 | IS20000RT |
