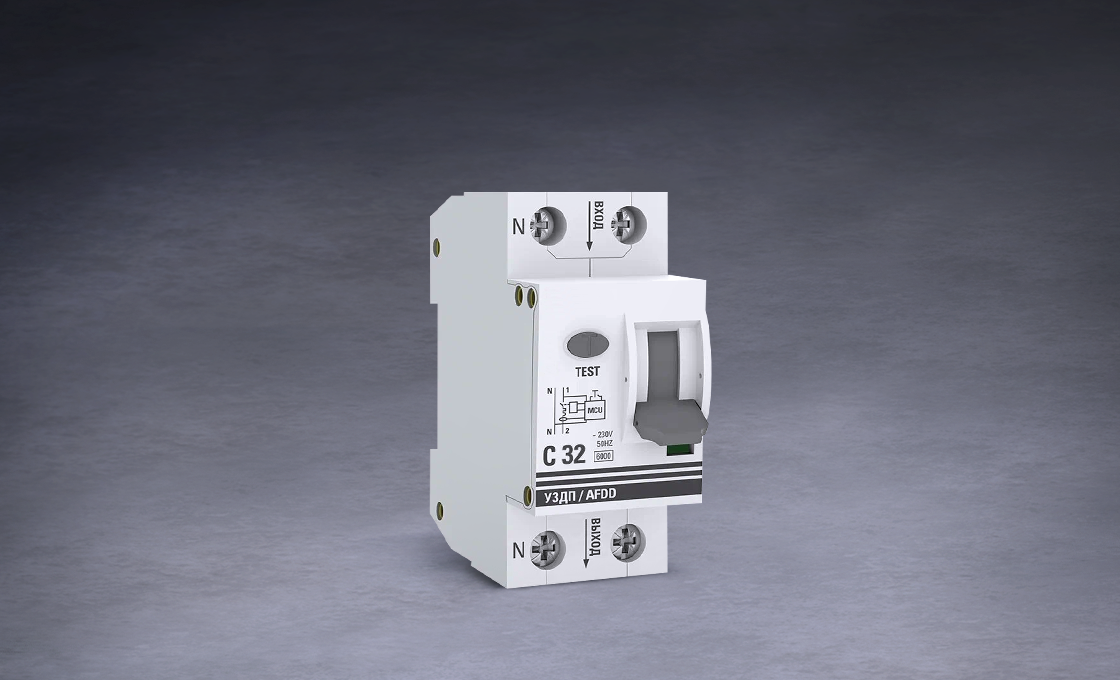

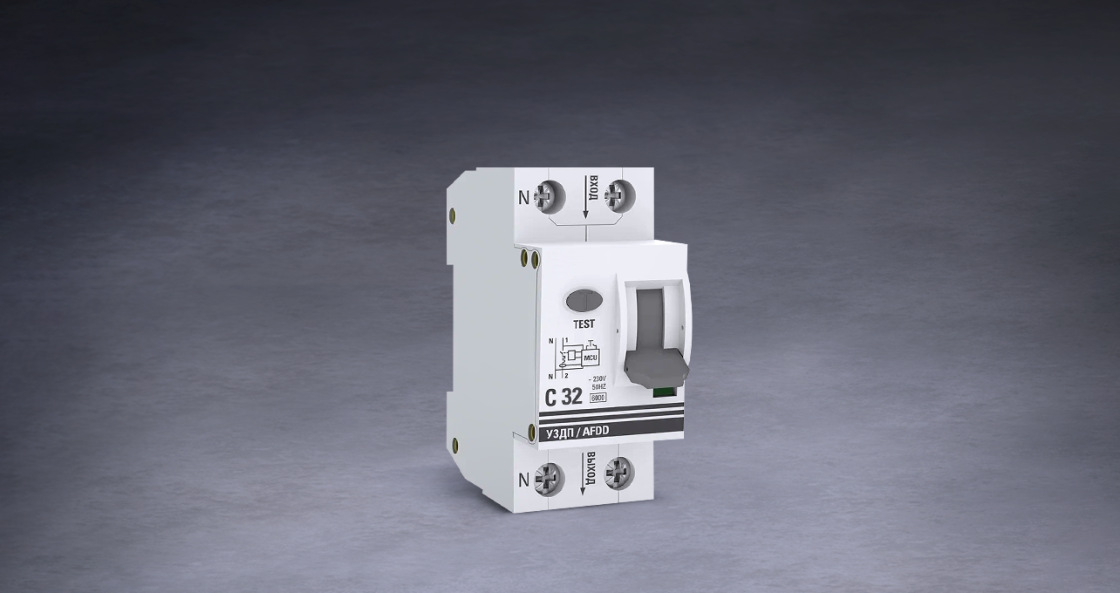

Что это такое УЗДП и для чего оно применяется?
УЗДП (устройство защиты от дугового пробоя) – это электроприбор, который способен автоматически обесточивать (размыкать) электрическую линию в случае появления на её участке тока от дугового пробоя (искрения), предотвращая возгорания и пожар.
Дуговой пробой или дуговое замыкание представляет собой электрическую дугу – светящийся разряд электричества с высокой температурой, который происходит между проводниками. Он возникает по следующим причинам:
- ослабленного или неполного контакта в месте соединения кабеля с электроточкой;
- механического повреждения кабеля;
- заводского дефекта кабельной жилы;
- старения и последующего разрушения кабельной изоляции.

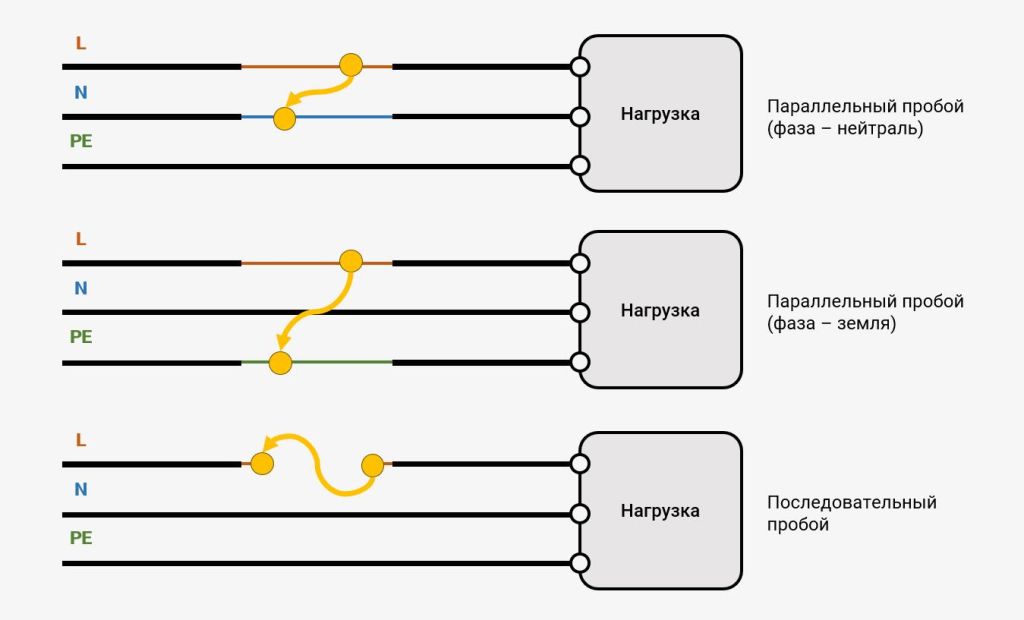

Дуговой пробой может происходить:
- параллельно – между разными проводниками (например, L, N), вызывает короткое замыкание;
- последовательно – на поврежденном или отсоединенном участке на фазном проводнике. Не вызывает короткого замыкания, но опасен чрезмерным нагревом близлежащих материалов и возникновением пожара. Как раз в этом случае другие устройства защиты бессильны, поможет только УЗДП.
Согласно ГОСТу IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования» УЗДП могут быть однополюсным и двухполюсным, а также отличаться по номинальному току (как автоматические выключатели), напряжению, частоте, номинальной включающей и отключающей способности. Устройство применяется в основном в низковольтных сетях и рассчитано на защиту бытовой электропроводки.
Принцип работы УЗДП
Прибор работает просто. Внутри него находится электронный блок обнаружения дугового пробоя, который обеспечивает распознавание опасного тока и его последующие прерывание – перевод контактов в разомкнутое положение.
Чтобы выявить опасный ток дугового пробоя УЗДП работает в непрерывном режиме, анализируя силу тока, вольтаж и форму напряжения. Всю работу прибора можно условно разделить на несколько этапов:
- Мониторинг и обнаружение изменений в электросети. Встроенные датчики измеряют электрическое поле, фиксируют скачки напряжения и увеличение силы тока. Проходящий через УЗДП ток может быть «чистым» и «дуговым», т.е. пожароопасным, который может привести к чрезмерному нагреву поврежденного участка сети.
- Анализ изменения сетевых параметров. Далее электронный блок сравнивает изменение величин с заложенными параметрами, свойственными току дугового пробоя.
- Размыкание цепи. Если параметры соответствуют, то прибор мгновенно обесточивает линию, не давая дуге в месте пробоя нагреть и воспламенить окружающие материалы.
Подключение УЗДП
Прибор имеет модульное строение и крепится в щиток на DIN-рейку таким же образом, как АВДТ или УЗО. Провода подключаются к нему строго в соответствии с маркировкой на корпусе – стрелкой указывается направление вводных и выводных проводов. Обычно сетевые провода заводятся сверху, а нагрузочные – снизу.
УЗДП не является самостоятельным прибором. Так как оно не защищает линию от КЗ, перегрузки и утечек тока, то при его монтаже требуется также устанавливать АВДТ или автоматический выключатель и УЗО. Есть модели, которые содержат ещё и функционал автоматического включателя. Только в этом случае установка отдельного автомата перед устройством не потребуется.
УЗДП располагается после счётчика и вводного автомата, если оно выполняет защиту всей электропроводки в доме. Также его можно инсталлировать и на определенные группы сразу после автоматического выключателя. Если используется УЗО, то его можно размещать до или после прибора.

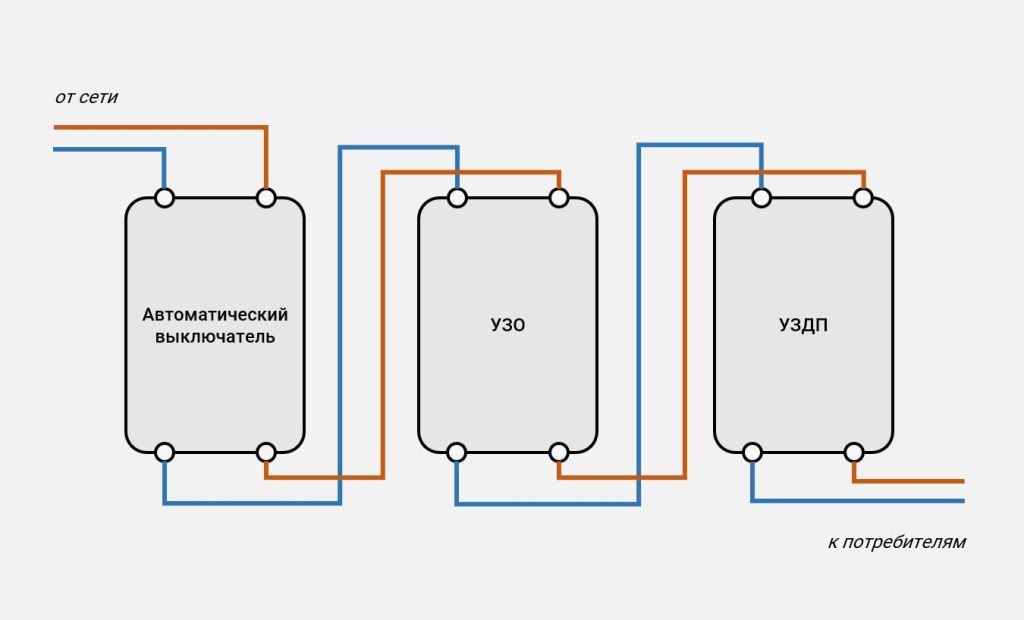

Схема подключения УЗДП в электрощите
УЗДП может ложно срабатывать, это объясняется сложностью обнаружения тока дугового пробоя. Чтобы повысить его эффективность, рекомендуется устанавливать одно устройство на вводе и несколько приборов на разные или только на определенные линии, например, там, где установлены стационарные электроприборы. Внезапное срабатывание устройства на таких линиях выявит и локализует проблему.
На линиях с критически важными электроприборами (например, с котлом отопления или системой жизнеобеспечения), отключение которых не допускается, устанавливать УЗДП следует с осторожностью. Внезапное отключение такой нагрузки может создать больше проблем, чем возникновение дугового тока. Возможная схема подключения УЗДП на вводе в дом представлена ниже.
Что делать, если сработало УЗДП?
После того, как сработало устройство, необходимо его снова включить в работу, заведя рычаг управления в верхнее положение. Если оно снова отключилось, то значит проблема постоянная и требует незамедлительного решения. В этом случае будет проще отыскать её источник.
Для поиска причины можно сначала отключить все автоматы групп на линии, а затем по одному, последовательно их включать. Как только устройство сработает, необходимо проверить все электроточки в группе на предмет дугового пробоя. Поиск неисправности выполняется таким же образом, как со срабатыванием УЗО.
Если при повторном включении УЗДП не выбивает, то необходимо просмотреть все розетки и выключатели. Если на корпусе будут видны следы оплавления, гари или будет ощущаться сильный нагрев, то электроточка имеет плохой контакт или в ней повредился проводник. Дуговой пробой будет слышен по характерному звуку – потрескиванию. После обнаружения проблемы нужно заменить устройство на исправное или подтянуть крепления контактов.
Чем больше будет разделений линии на группы, тем проще будет найти источник дугового пробоя.
Поможет ли УЗДП от перепадов напряжения?
УЗДП не защищает от просадок или скачков напряжения в электросети. Все опасные колебания вольтажа будут свободно проходить на нагрузку. От такой проблемы поможет только стабилизатор напряжения, который размещается на входе (например, сразу после вводного автомата) или защищает конкретные группы потребителей с подключением в обычную розетку.
В магазинах можно встретить множество моделей стабилизаторов, но лишь только инверторные обладают высокими выходными характеристиками. Они способны мгновенно выполнять коррекцию выходного вольтажа в достаточно широком диапазоне (90-310 В), подавая на электроприборы высококачественное напряжение (отклонение от номинала не более 2%) с чистым синусом.

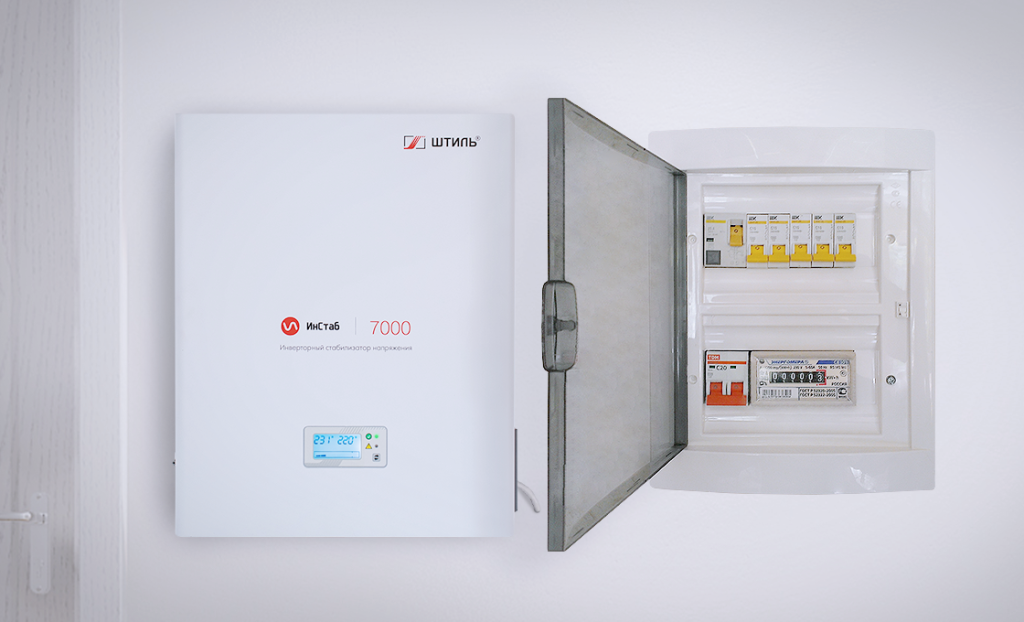

Важной особенностью их работы является автоматическое отключение сети и её включение после сильной просадки вольтажа или перенапряжения, а также наличие защиты от короткого замыкания, перегрузки, перегрева, сетевых аварий и импульсных всплесков. О том, как подключать инверторные стабилизаторы напряжения и УЗДП можно узнать в нашей статье.

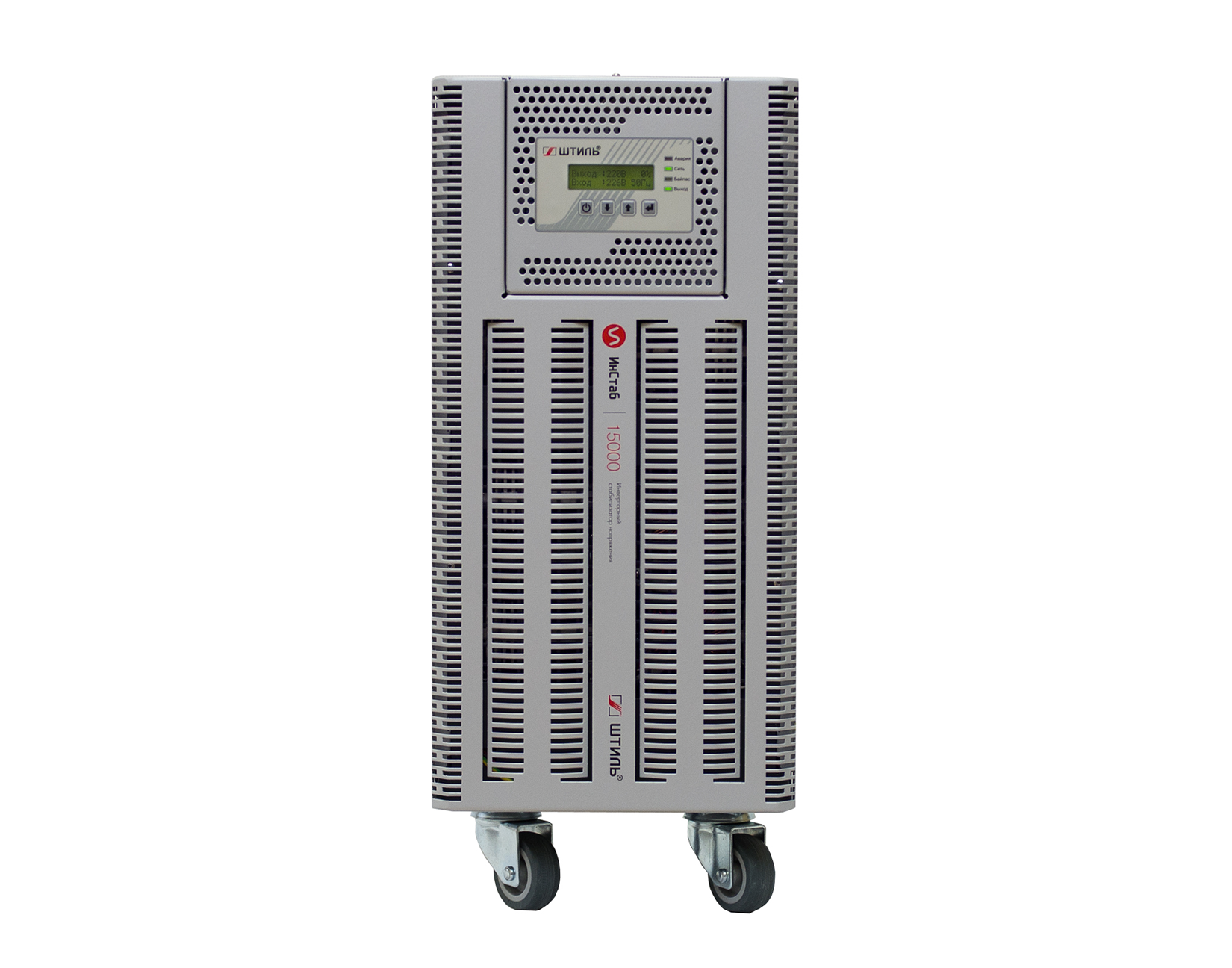

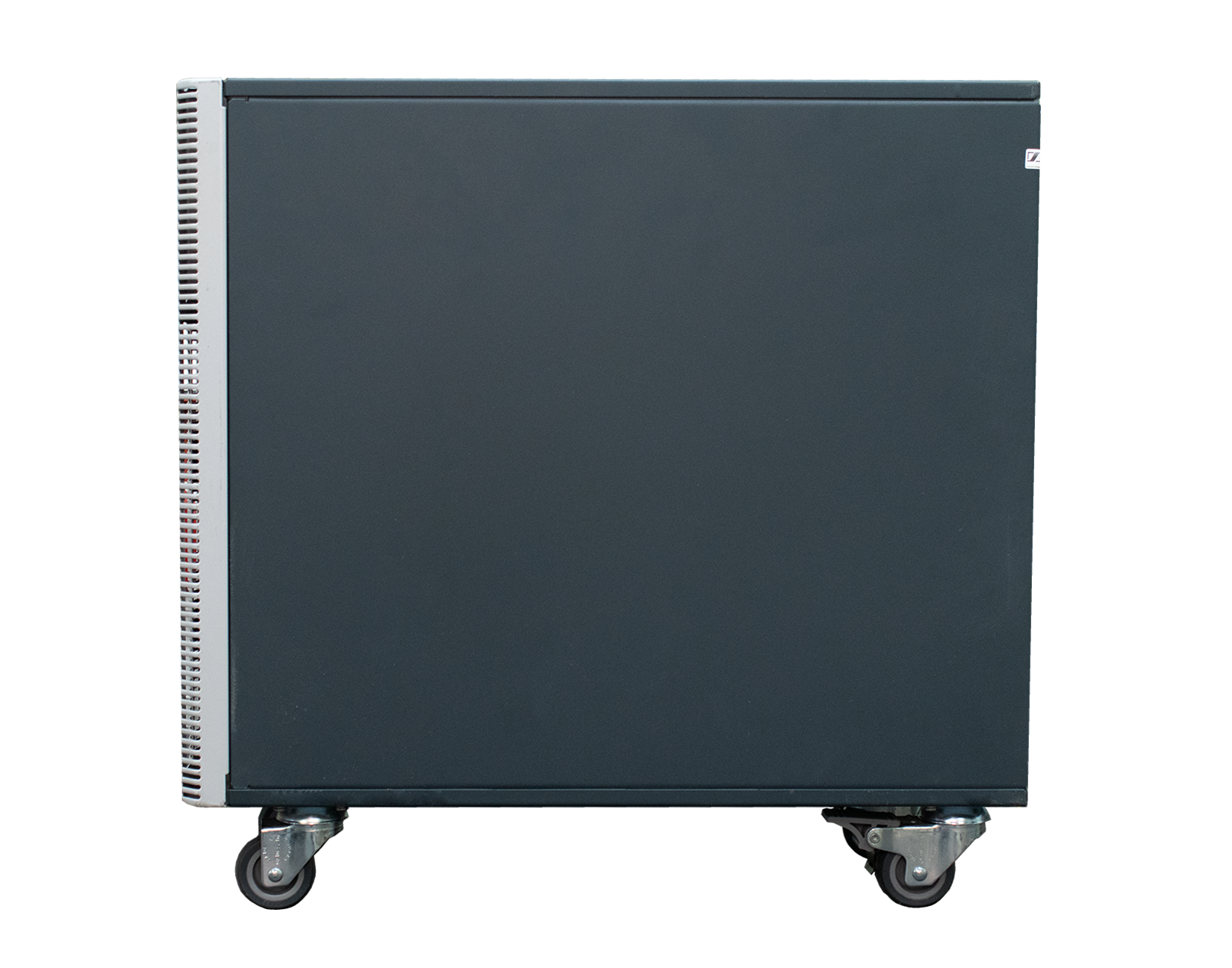

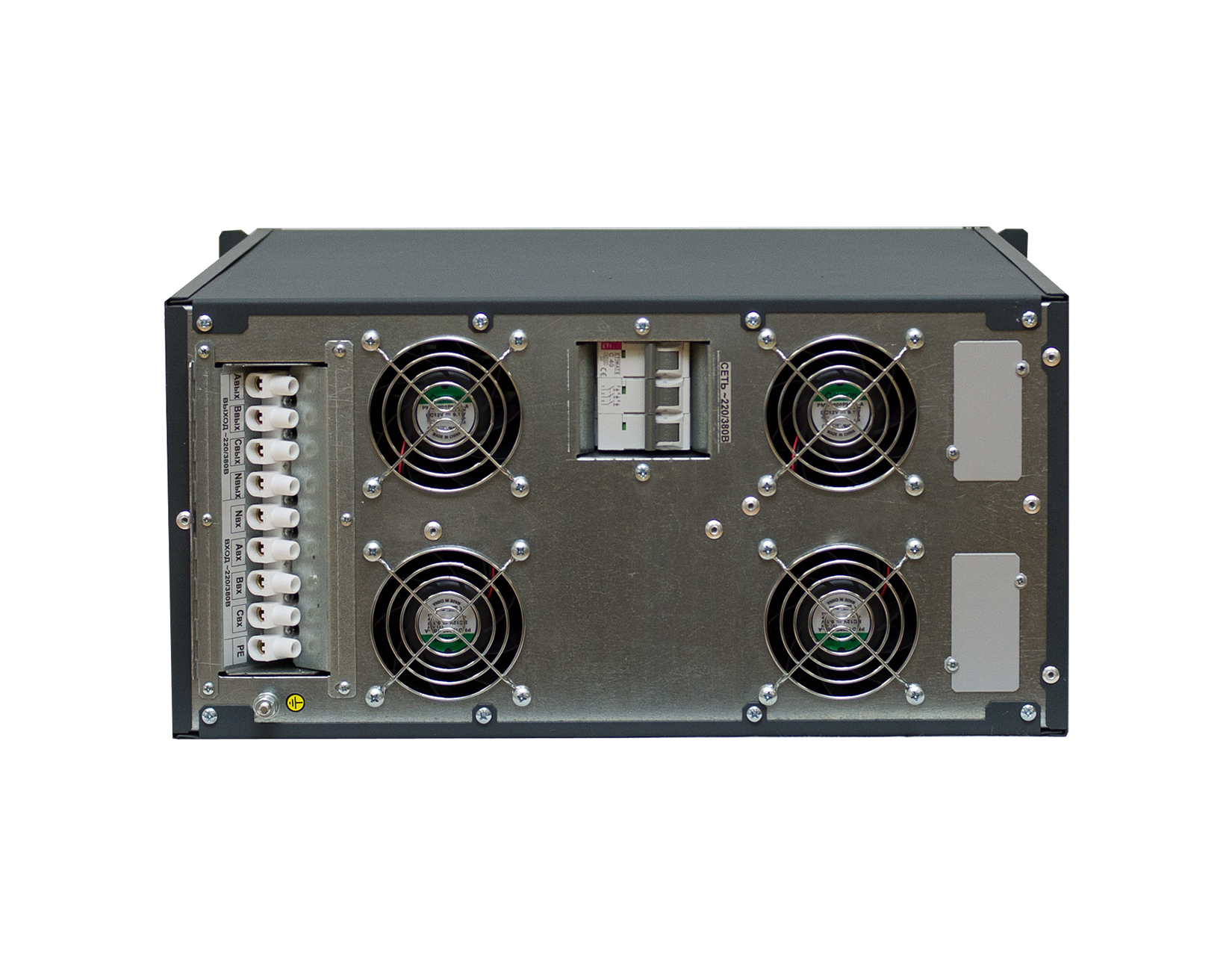

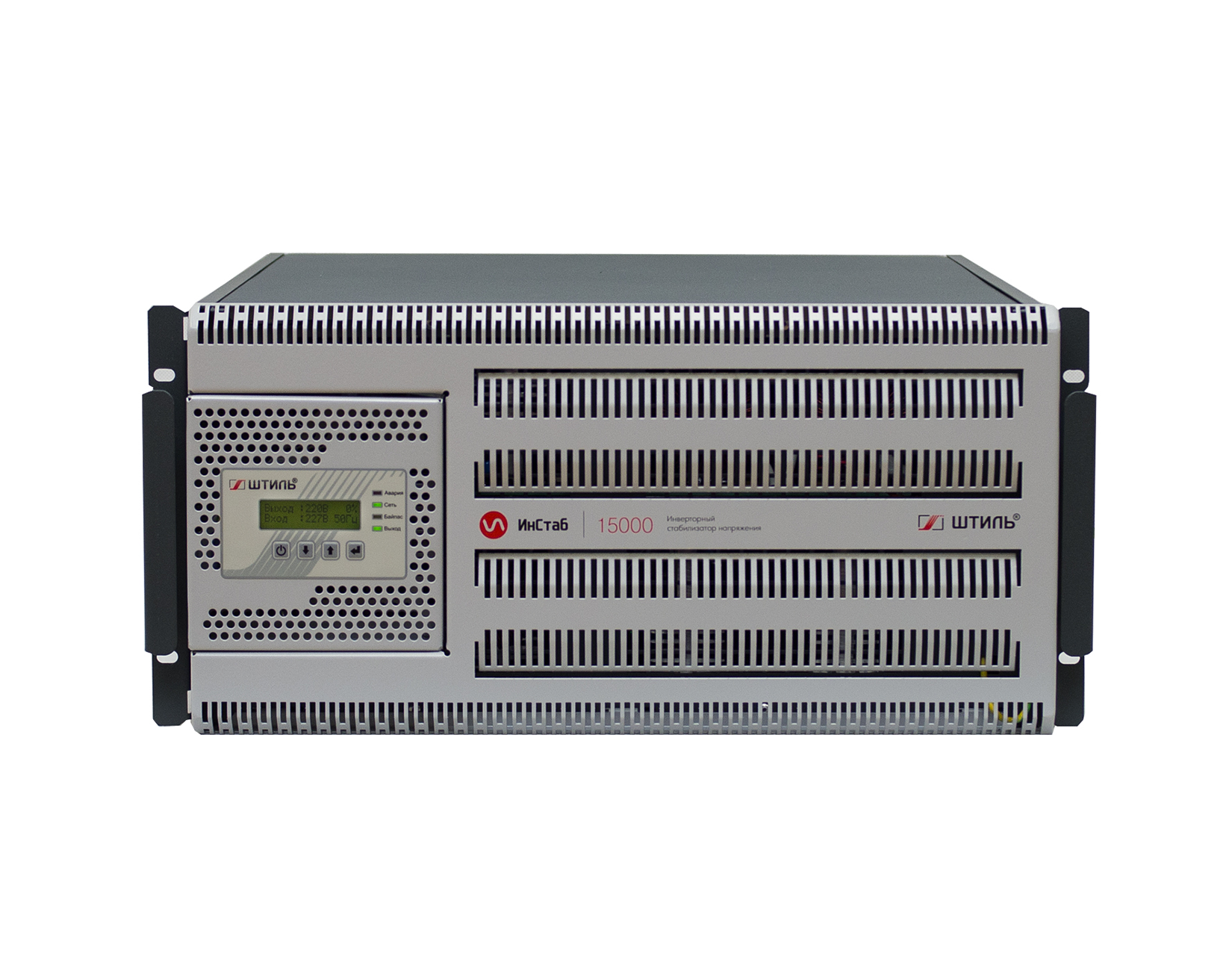

Российский производитель «Штиль» выпускает инверторные стабилизаторы напряжения с выходной мощностью от 0,35 до 20 кВА для однофазных и трехфазных электросетей, которые подходят для защиты от перепадов напряжения требовательного электрооборудования. Их можно применять для определенной техники, группы оборудования или всей электротехники в доме.
