Зачем нужно заземление газового котла?
Заземление газового котла обеспечивает:
- безопасность пользователей и самого отопительного оборудования. Оно полностью исключает возможность поражения током (при повреждении провода или внутреннем замыкании на поверхности может оказаться 220 вольт), устраняет статическое напряжение внутри корпуса, уводя опасный потенциал в грунт и не допуская возгорания или взрыва газа;
- корректную работу его системы управления – исключает сбои в работе электронной платы, ошибочных показаний датчиков и внезапных изменений рабочих режимов.
Газовые службы не допускают эксплуатацию энергозависимых котлов без заземления.
Основные требования к заземлению газовых котлов в частном доме
Нормы организации заземления для системы отопления указаны в пунктах 1.7.103-1.7.66 Правил устройства электроустановок (ПУЭ). Для нормальной и безопасной работы такой техники требуется создать заземляющий контур с определенными параметрами по его сопротивлению. Заземляющая конструкция – это проводник между металлическим корпусом котла, его внутренними компонентами и грунтом. О том, как его правильно сделать своими руками, можно узнать в нашей статье.
Заземляющий контур не должен быть естественным. То есть в качестве заземлителя нельзя применять металлические трубы отопления, канализации и водопровода. При пробое изоляции эти поверхности могут стать фазным проводником. Возникнет опасность поражения током пользователей или выхода из строя всего заземленного на него оборудования.
Сопротивление – это важный параметр для заземления настенного или напольного котла. Согласно ПУЭ, заземлитель в однофазной или трехфазной электросистеме частного дома или квартиры должен обладать сопротивлением растеканию в обычном грунте не более 30 Ом. Такой величины будет достаточно, чтобы рассеять ток и предотвратить негативные последствия при появлении его утечки или статического напряжения.
Однако часто газовые компании требуют снизить этот показатель до 10 Ом. Чем меньше сопротивление, тем более надежным будет защитное заземление отопительной системы.
Рекомендации по заземлению газового котла
Точечное заземление только одного котла (и, например, циркуляционного насоса) не имеет смысла, так как по объему работ и сложности конструкции заземляющий контур будет таким же, как и для защиты всего объекта – частного дома или другого строения.
Для создания заземляющего контура проще всего использовать готовый комплект – сборную конструкцию, состоящую из медных стержней-заземлителей, заземляющего проводника (стальной полосы) и креплений. Он уже учитывает всех необходимые характеристики, имеет простое подключение и высокую надежность. Его установка займет значительно меньше времени, чем организация своего контура из разных материалов.
Как выполнить соединение газового котла с заземлителем?
Заземлитель, который находится в постоянном контакте с землей, соединяется с шиной заземления в электрощитке через медный провод с сечением не менее 6 мм2.

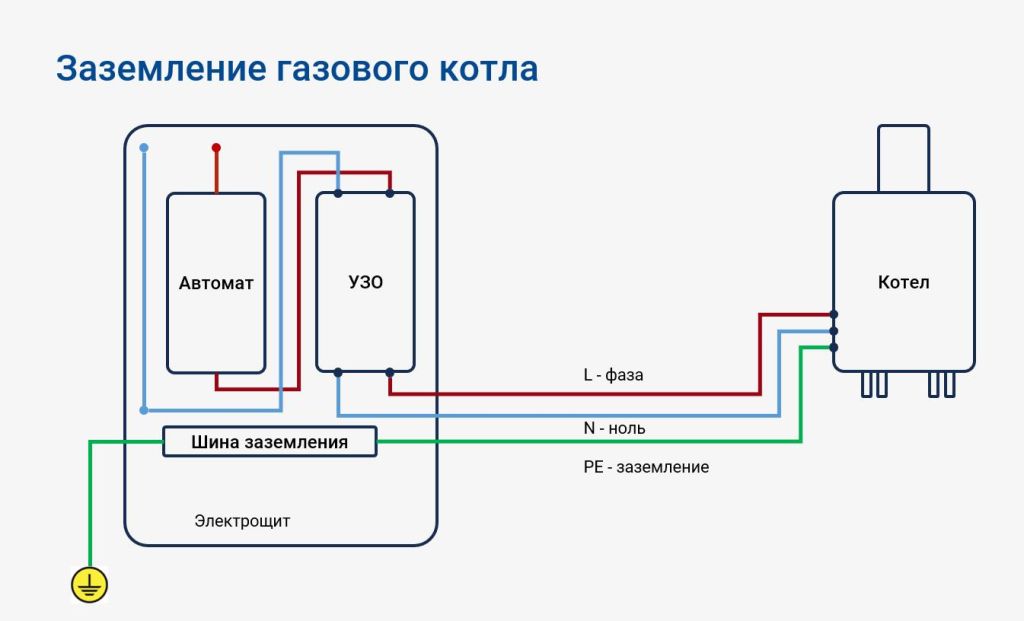

Для подключения газового котла к электропроводке с заземлением потребуется трехжильный кабель (L, N и PE). Он прокладывается от электрощита c обязательным соединением соответствующего (жёлто-зелёного) провода с шиной заземления до розетки (если у котла розеточное подключение) или до самой нагрузки (если она имеет клеммное подключение).
по центру
Газовый котел должен соединяться с электросетью через УЗО (устройство защитного отключения), которое устанавливается в электрощите после автоматического выключателя.
Вместо данных приборов можно применять дифференциальный автомат, сочетающий в себе все необходимые функции.
Точный алгоритм подключения котла к сети с заземлением обычно указывается в инструкции по эксплуатации. Чтобы не допустить ошибок, необходимо строго его придерживаться.
Параллельно с подключением нужно выполнить проверку качества системы. Для этого требуются специальные электроприборы, например, мегаомметр. На время проведения работ его можно взять в аренду. Также можно применить:
- лампу накаливания на 40-100 Вт в стандартном цоколе с двумя изолированными проводниками. Соответствующие провода касаются с нулем и фазой, затем провод с нуля переводится на заземляющий проводник. Если лампа также загорается, то контур в хорошем состоянии, если мерцает, плохо светится или вообще не горит, то заземление в неудовлетворительном состоянии или полностью не действует;
- мультиметр. Применяется по такому же принципу, как и лампа накаливания. Его переводят в режим V или AC для замера напряжения между фазой и нулем, а затем между фазным и заземляющим проводником. Отображаемые величины должны быть примерно одинаковыми и составлять 220-230 В.
Финальную проверку обязательно выполняют электролаборатории или представители газовых компаний, после чего они выдают акт о соответствии заземления котла всем нормам и дают разрешение на ввод его в эксплуатацию.
Защита газового котла от других проблем в электросети
Чувствительную автоматику таких приборов также нужно защитить от скачков напряжения, пропадания сети и импульсных перенапряжений. Если такие проблемы случаются в электросети, то помогут следующие устройства защиты:
- стабилизаторы напряжения – оберегают нагрузку от негативного воздействия сетевых колебаний и обеспечивают качественное питание техники в режиме 24/7. Самыми технологичными считаются инверторные модели. Они мгновенно корректируют выходной вольтаж в диапазоне скачков и просадок от 90 до 310 В и подают на нагрузку сигнал с погрешностью не более 2% и чистым синусом;
- ИБП – не только защищают оборудование от перепадов сети, но и обеспечивают его автономную работу при блэкаутах. Бесперебойники топологии онлайн способны стабилизировать напряжение в диапазоне 90-310 В, мгновенно и безразрывно переключать питание нагрузки на аккумуляторы. Обеспечивать её высокоточным напряжением с чистым синусом во всех основных режимах работы.
