Модуль распределения PDM-01-3CL
-
Тип аксессуарамодули распределения
-
Совместимостьоднофазные ИБП серий «SR» и «STR»
мощностью 1 кВА -
Мощность совместимого ИБП1 кВА
-
Число фаз совместимого ИБП1 в 1
-
Способ установкив стойку
-
Номинальное выходное напряжение, В220
-
Масса, кг2
-
Гарантийный срок, мес24
Важная информация для покупателей
Модуль распределения PDM-01-3CL применяется совместно с моделями однофазных ИБП серий «SR» и «STR» мощностью 1 кВА.
Изделие служит для распределения электроэнергии от ИБП к однофазным нагрузкам.
PDM-01-3CL представляет собой металлический контейнер высотой 3U, который устанавливается в 19-дюймовые направляющие стойки или телекоммуникационного шкафа.
Модуль подключается к ИБП через разъем С14. Провод для подключения входит в комплект поставки устройства.
Нагрузка подключается к модулю через клеммы (L, N, PE). Для этого предусмотрено 12 автоматических выключателей: 1хС6, 2хС4, 3хС2, 4хС1, 2xС0,5.
Внимание!
Выбор конкретной модели модуля распределения серии PDM для модели ИБП определенной мощности зависит от требуемого функционала и количества независимых энерговводов. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего предприятия или наших партнеров.

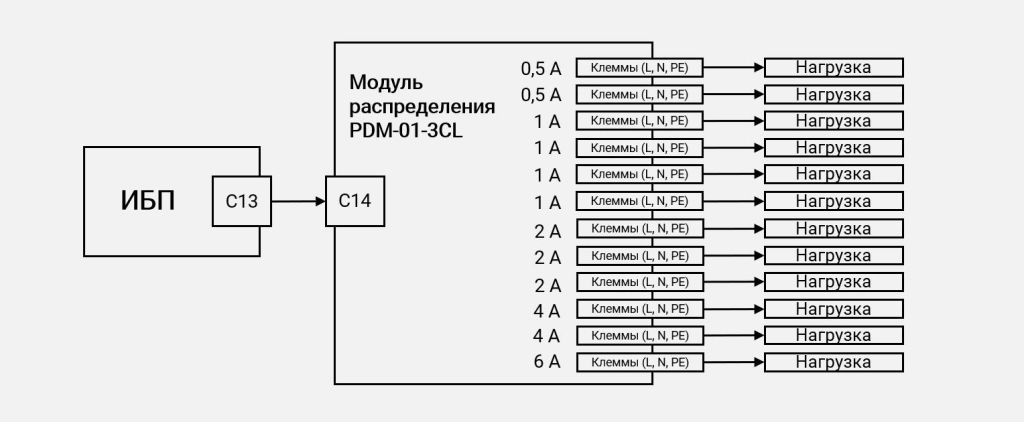

Схема подключения
Общие
| Совместимость | однофазные ИБП серий «SR» и «STR» мощностью 1 кВА |
| Тип аксессуара | модули распределения |
| Число фаз совместимого ИБП | 1 в 1 |
| Способ установки | в стойку |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Номинальное выходное напряжение, В | 220 |
Панель управления и интерфейсы
| Светодиодная индикация | «Сеть», «Нагрузка» |
Подключение
| Нагрузка (выходные разъёмы) | 1хС6, 2хС4, 3хС2, 4хС1, 2xС0,5 |
| Тип разъема для подключения к ИБП | IEC-320-С14 |
| Кабель подключения к ИБП | С13-С14 |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Срок службы, лет | 12 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 132х483х132 |
| Масса, кг | 2 |
| Цвет корпуса | серый |
| 1 | Модуль распределения PDM-01-3CL в составе: | 1 шт. |
|---|---|---|
| 1.1 | Автоматические выключатели защиты нагрузки 0,5 А | 2 шт. |
| 1.2 | Автоматические выключатели защиты нагрузки 1 А | 4 шт. |
| 1.3 | Автоматические выключатели защиты нагрузки 2 А | 3 шт. |
| 1.4 | Автоматические выключатели защиты нагрузки 4 А | 2 шт. |
| 1.5 | Автоматический выключатель защиты нагрузки 6 А | 1 шт. |
| 2 | Кабель С13-С14 для подключения к ИБП | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
Листовки, брошюры, каталоги
| ИБП переменного тока. Каталог, 2017 год | Скачать |
Сертификаты
| Модуль распределения серии MP. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования» | Скачать |
| Модули распределения серии PDM. Декларация о соответствии требованиям технического регламента «О безопасности низковольтного оборудования» | Скачать |
