Время разряда, ч | Конечное напряжение, В |
до 1 | 1,60 |
1-3 | 1,65 |
3-5 | 1,70 |
5-10 | 1,75 |
Возможно, мы неправильно определили ваше месторасположение, Вы можете указать его самостоятельно или выбрать из списка:
Основные проблемы, которые часто встречаются в электросетях, и средства защиты от них показаны в таблице ниже.
Проблема Устройства защиты Комментарии Скачки и просадки напряжения Реле контроля напряжения (РКН), стабилизатор или ИБП топологии онлайн РКН не способно обеспечить непрерывную работу нагрузки. При колебаниях сети оно будет отключать электроприборы.
Применять онлайн бесперебойник целесообразно, если перепады входного сигнала имеют значительную амплитуду (более 90-310 В) и/или периодически происходят кратковременные обрывы сети.
Кратковременное или долговременное (блэкаут) прерывание электропитания Источник бесперебойного питания (ИБП) Время резервного электроснабжения зависит от емкости аккумуляторных батарей и потребляемой мощности нагрузки. Импульсные перенапряжения УЗИП Варисторная защита также присутствует в некоторых моделях стабилизаторов и ИБП. Однако применение этих устройств целесообразно, если в сети случаются перепады напряжения или прерывания напряжения. Несимметричность фаз Симметрирующий трансформатор, инверторный стабилизатор или онлайн ИБП Инверторный стабилизатор или онлайн бесперебойник:
- 1 в 1 скорректирует выходное напряжение на фазе;
- 3 в 3 или 3 в 1 скорректирует выходное напряжение на каждой фазе и равномерно распределит по ним подключенную нагрузку.
Высокочастотные помехи Сетевой фильтр Сетевые фильтры присутствуют в стабилизаторах и ИБП. Однако, если в сети не встречается скачков и пропаданий электричества, их применение только для подавления помех нецелесообразно. Изменения частоты Частотный преобразователь - Искажения формы напряжения Инверторный стабилизатор и ИБП топологии онлайн Онлайн ИБП целесообразно применять, если в сети встречаются не только гармонические искажения, но и отключения электроэнергии. В нашем интернет-магазине производителя «Штиль» можно приобрести инверторные стабилизаторы напряжения и онлайн ИБП. Подробно об устройствах защиты от наиболее распространенных проблем в электросети можно узнать в данной статье.
Прерывания электропитания классифицируются по их продолжительности на:
- долгосрочные (блэкауты) – могут длиться от нескольких минут до нескольких часов. Являются следствием неполадок в коммунальных сетях или в сетях потребителя. Для организации бесперебойной работы электроприборов во время таких прерываний потребуется установить ИБП и/или генератор;
- микропрерывания – обычно длятся несколько микросекунд. Происходят из-за неполадок в сетях энергосбытовой компании. Чтобы защитить технику от данной проблемы, можно также установить ИБП или инверторный стабилизатор. Последний сможет поддержать бесперебойную работу нагрузки только во время микропрерываний (до 200 мс).
Подробнее о том, что лучше выбрать (ИБП или генератор) для резервного электроснабжения нагрузки во время прерываний питания, можно прочитать в данной статье.
Провалы напряжения представляют собой кратковременное уменьшение или же полное исчезновение напряжения. Они влекут за собой нежелательные последствия для всех электроприборов, требующих стабильного питания, в том числе и для компьютерного оборудования. Провалы напряжения могут привести не только к потере данных, но и к снижению общей эффективности работы системы обработки цифровой информации. В конечном итоге финансовый ущерб от возникновения таких последствий может быть довольно серьезным.
Если при провале напряжение в розетке не опускается ниже 90 В, то для решения проблемы можно установить инверторный стабилизатор, который исправит сигнал на выходе до требуемого значения. Если напряжение полностью исчезает, а электроприборам требуется непрерывная бесперебойная работа, то без ИБП уже не обойтись. При этом лучше выбрать именно бесперебойник топологии онлайн, который выполняет корректировку сигнала в диапазоне 90-295 В без перехода на питание от аккумуляторов. Такой широкий диапазон стабилизации позволит сохранить ресурс батарей.
Подробнее о том, как правильно подобрать эти устройства, можно прочитать в данных статьях:
Перенапряжение – это повышение вольтажа в электросети до опасного значения для состояния подключенной нагрузки. Оно может возникнуть при отключении силового оборудования или группы мощных нагрузок на линии, запитанных от одного источника.
В основном большинство компьютеров или высокоточных устройств рассчитано на работу от переменного напряжения со значением не более 240 В. Превышение данного порога будет негативно влиять на их работу, сокращая срок службы. Значительные перенапряжения могут повредить внутренние компоненты электрооборудования или полностью вывести его из строя.
Защиту приборов от перенапряжений обеспечивает установка стабилизатора.
Подробнее о том, как правильно подобрать это устройство, можно прочитать в данных статьях:
Основными причинами несимметричности напряжения в системе электропитания являются:
- наличие мощных однофазных нагрузок, например, сварочный аппарат большой мощности;
- несимметричное сопротивление линии электропитания.
Последствия несимметричности напряжения для электроприборов могут быть самыми неприятными: от неправильного функционирования до выхода из строя. Наиболее сильному воздействие подвергаются электроприборы, расположенные рядом или после несимметричной нагрузки.
Несимметричность на входе приводит к падению или, наоборот, к повышению напряжения на фазах. Чтобы защитить электрооборудование можно установить инверторный стабилизатор или онлайн ИБП на проводники, где наблюдается опасный вольтаж:
- модели 1 в 1 выполнят корректировку выходного сигнала на фазе;
- модели 3 в 3 или 3 в 1 скорректируют выходное напряжение на каждом проводнике и равномерно распределят по ним подключенную нагрузку.
Онлайн ИБП и инверторные стабилизаторы напряжения с двойным преобразованием способны выполнять коррекцию напряжения в самом широком диапазоне (90-310 В). Подробнее об этих устройствах можно прочитать в данной статье.
Импульсная помеха или импульсное перенапряжение представляет собой кратковременный скачок напряжения в сети амплитудой выше 4000-6000 В. Такая электромагнитная помеха может представлять собой как одиночный импульс, так и их последовательности или пачки. Импульсные помехи могут быть как природного (наводки от молнии), так и техногенного происхождения (коммутационные процессы в моменты включения/выключения сетевого напряжения, а также аварии на подстанциях).
Электрические импульсные помехи (выбросы) в линиях передачи данных могут привести к поломкам электрооборудования.
Защитить электротехнику от импульсных помех поможет УЗИП или стабилизатор напряжения. Например, во всех инверторных моделях бренда «Штиль» присутствует варисторная защита с такими характеристиками: 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс).
Подробнее о том, как правильно подобрать стабилизатор напряжения, можно прочитать в этой статье.
Электрический шум представляют собой высокочастотные помехи в диапазоне 7 кГц-50 МГц, которые могут передаваться по линиям электропередач и улавливаться бытовыми электроприборами.
Электрические шумы могут быть вызваны наводками от ударов молний, включением/отключением расположенного рядом мощного оборудования, работой генераторов или беспроводной связью. Они могут привести к сбоям в работе высокоточного и компьютерного оборудования.
Защитить нагрузку от высокочастотных помех помогут сетевые фильтры и стабилизаторы напряжения. Например, в инверторных стабилизаторах «Штиль» присутствует:
- защита сети от высокочастотных помех – 150 кГц - 30 МГц;
- защита нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц.
Подробнее о том, как правильно подобрать стабилизатор напряжения, можно прочитать в этой статье.
Это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности.
Аппроксимированная синусоида вредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.
Данный вид сигнала в некоторых случаях может быть использован для электропитания потребителей, имеющих в своем составе блоки питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры и др.
Защитить оборудование от аппроксимированной синусоиды поможет инверторный стабилизатор или онлайн ИБП. Устройства непрерывно подают на нагрузку напряжение с идеальным синусом. Однако устанавливать бесперебойник целесообразно лишь только в том случае, если в сети периодически происходят отключения электричества и есть нагрузка, которой требуется непрерывная работа.
Подробнее об этих устройства можно прочитать в данных статьях:
Основными преимуществами инверторных стабилизаторов перед релейными являются:
- моментальная реакция на сетевые колебания против задержки в течение 5-10 мс;
- непрерывная регулировка напряжения против дискретного (ступенчатого) регулирования;
- высокая точность стабилизации (±2%) против выходного сигнала с погрешностью 5-10%;
- чистый синус на выходе против отсутствия коррекции гармоник на выходе.
Более подробно об основных отличиях релейных и инверторных стабилизаторов можно узнать в данной статье.
В отличии от тиристорных/симисторных стабилизаторов напряжения инверторные модели работают на основе бестрансформаторной технологии двойного преобразования, которая обеспечивает:
- мгновенную и непрерывную коррекцию напряжения в расширенном диапазоне (90-310 В);
- питание нагрузки напряжением высокой точности (± 2%) и идеальной синусоидальной формы;
- электроснабжение электроприборов без перебоев при кратковременных пропаданиях сети (в течение 200 мс).
Более подробно об основных отличиях тиристорных/симисторных от инверторных стабилизаторов можно узнать в данной статье.
Несинусоидальная форма выходного напряжения оказывает негативное влияние на большинство электроприборов. Такой сигнал может вызвать:
- ошибки в работе электротехники с микропроцессором (например, котла отопления или стиральной машины);
- некорректное функционирование электромотора, проявляющееся в потере равномерности вращения вала или в вибрациях и перегреве (например, у насоса водоснабжения, холодильника или кондиционера).
Чтобы защитить электротехнику от несинусоидальной формы напряжения, можно установить инверторный стабилизатор. Устройство способно непрерывно подавать на нагрузку качественный сигнал с идеальным синусом, независимо от его формы на входе.
О том, как работают инверторные стабилизаторы, можно узнать в данной статье.
В линейке инверторных стабилизаторов напряжения «Штиль» есть четыре настенные модели с бесшумной работой: IS350, IS550, IS800 и IS1000. Такой эффект достигается за счет примененной в них конвекционной (безвентиляторной) системы охлаждения.
Более мощные настенные модели от 1,5 кВА оборудованы комбинированной (конвекционной/вентиляторной) системой охлаждения. Она позволяет устройствам работать абсолютно бесшумно до тех пор, пока их внутренняя температура не достигнет критической отметки в 50 ℃. Только в этом случае включаются охлаждающие вентиляторы и создают небольшой шум от вращения лопастей.
О том, какой шум могут издавать стабилизаторы других типов, можно узнать в данной статье.
В инверторных стабилизаторах напряжения применена бестрансформаторная технология двойного преобразования энергии. Коррекцию напряжения в данных устройствах выполняют выпрямитель и инвертор:
- сначала выпрямитель из переменного напряжения сети создает постоянное;
- затем энергия накапливается в конденсаторах;
- далее инвертор формирует переменного напряжение с заданным значением и «чистым» синусом.
Более подробно о том, как работают инверторные стабилизаторы напряжения с двойным преобразованием, можно узнать в данной статье.
0 мс. По сути, для инверторных стабилизаторов напряжения данный технический параметр неприменим, так как двойное преобразование энергии выполняется непрерывно и без задержек даже при резких скачках напряжения. Это обеспечивается за счет встроенного конденсатора (накопителя энергии), который постоянно аккумулирует электрический заряд.
Подробнее том, как работают инверторные стабилизаторы напряжения с двойным преобразованием, можно узнать в данной статье.
Да. У инверторных стабилизаторов напряжения происходит снижение выходной мощности при сильных просадках сети:
- до 165 В – мощность не изменяется;
- от 165 до 135 В – снижается до 80% от номинала;
- от 135 до 90 В – снижается до 60% от номинала.
Подробнее о выходной мощности стабилизатора можно узнать в данной статье.
Поэтому при подборе устройства требуется закладывать запас по мощности, чтобы при сильных провалах напряжения у него хватило ресурса для питания подключенной электротехники. О том, как правильно подобрать стабилизатор по мощности, можно узнать в данной статье.
Да. В инверторных стабилизаторах напряжения бренда «Штиль» с выходной мощностью до 800 ВА, в том числе и в модели IS350, настройка значения выходного напряжения выполняется на заводе-изготовителе, поэтому перед заказом необходимо уточнить требуемую величину – 220 В или 230 В.
В моделях от 1000 ВА пользователь самостоятельно может настраивать данное значение на дисплее устройства.
Данное значение выходного напряжения может потребоваться, когда:
- длина кабеля большая, а его сечение нельзя увеличить, чтобы получить на дальнем конце кабеля 230 В;
- есть электроприборы, работающие только от напряжения 240 В.
Настройка значения выходного напряжения на 240 В возможна в трехфазных стабилизаторах напряжения напольного/стоечного исполнения и в моделях конфигурации 3 в 1. Регулировка выполняется на дисплее устройства с помощью функциональных клавиш.
О том, как выбрать стабилизатор с регулируемым напряжением, можно узнать в данной статье.
Настройка не сбросится, так как устройство имеет микрочип с энергонезависимой флеш-памятью, на котором хранится информация о настроенном значении выходного напряжения. Даже если отключить прибор, то при возобновлении работы он автоматически загрузит сохраненные данные.
Функционал по настройке значения выходного напряжения под требования нагрузки присутствует в следующих инверторных стабилизаторах бренда «Штиль»:
- IS1000-IS20000 (1 в 1) настенного и IS1000RT-IS20000RT (1 в 1) напольного/стоечного исполнения;
- IS3106RT-IS3120RT (3 в 1) и IS3306RT-IS3320RT (3 в 3) напольного/стоечного исполнения.
О том, как выбрать стабилизатор с регулируемым напряжением, можно узнать в данной статье.
Инверторные стабилизаторы не корректируют частоту на выходе. Устройства выполняют синхронизацию её входной и выходной величины. Это связано с тем, чтобы при переходе в режим байпаса или обратно не возникало разницы в частоте. Однако инверторные стабилизаторы «Штиль» работают в широком диапазоне входной частоты – 43-57 Гц. Подробнее о них можно узнать в данной статье.
Инверторные стабилизаторы не выявляют разность потенциалов. Это не является их задачей. Подробнее о возможностях данных устройств можно узнать в нашей статье.
Разницу потенциалов между нулем и землей важно не допускать в целом и устранять в случае обнаружения. Она появляется в основном из-за следующих причин:
- разницы в длине проводников (например, когда в доме используется местная система заземления, а нейтральный проводник тянется от далеко расположенного трансформатора);
- перекоса фаз (вследствие этого на нейтральном проводнике может появиться уравнительный ток с величиной, превышающей ток на фазах);
- электромагнитных наводок, также влияющих на провод нейтрали (встречаются нечасто);
- низкого качества системы заземления.
Разность потенциалов может негативно повлиять на фазозависимое оборудование (вызывая сбои в его работе) и значительно повышать риск поражения током во влажных помещениях (например, ванных комнатах) с системами водоснабжения, сантехническими узлами и устройствами, выполненными из металла.
В инверторных стабилизаторах бренда «Штиль» предусмотрена защита на базе варистора (УЗИП III класса). Это стандартная молниезащита бытового уровня. Варистор имеет следующие характеристики: 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс.
О других видах защиты инверторных стабилизаторов можно узнать в данной статье.
Все модели инверторных стабилизаторов напряжения бренда «Штиль» обладают варисторной защитой от импульсных перенапряжений, в том числе вызванных обрывом нуля. При возникновении аварии устройства автоматически отключают нагрузку и возобновляют её работу после устранения причины срабатывания защиты.
О других видах защиты инверторных стабилизаторов можно узнать в данной статье.
Да. Все модели инверторных стабилизаторов напряжения имеют в своем составе входной и выходной фильтры, которые обеспечивают защиту:
- сети от высокочастотных помех – 150 кГц - 30 МГц;
- нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц.
Подробнее об инверторных стабилизаторах можно узнать в данной статье.
Трехфазные стабилизаторы и стабилизаторы 3 в 1 производства «Штиль» способны контролировать чередование фаз таким образом, чтобы порядок подключенных фаз был со сдвигом 120° между ними.
Подробнее об особенностях работы стабилизаторов напряжения 3 в 1 можно узнать в нашей статье.
Изолированная «нейтраль» в системе электропитания подразумевает отсутствие соединения «нейтрали» и заземления. Во всех моделях инверторных стабилизаторов напряжения «нейтраль» является изолированной.
Подробнее об инверторных стабилизаторах можно узнать в данной статье.
Электронный автоматический байпас – это обходная схема, при которой сетевое напряжение напрямую подаётся на нагрузку в обход стабилизации. Инверторные стабилизаторы «Штиль» автоматически и безразрывно переводят электроснабжение потребителей на сеть при:
- перегрузке по выходу;
- внутреннем перегреве;
- выходе из строя внутренних узлов.
Обязательным условием перевода питания на байпас для однофазных стабилизаторов является нахождение входного напряжения в диапазоне 187-245 В, а для трехфазных моделей и устройств конфигурации 3 в 1 – в рамках допустимого диапазона, выбранного пользователем.
Подробнее о функции байпас в стабилизаторах напряжения можно прочитать в данной статье.
Данный параметр означает максимальную мощность, которую будет потреблять стабилизатор напряжения во время своей работы от сети при отсутствии нагрузки. На основе этого параметра можно рассчитать потребление электроэнергии стабилизатором без нагрузки за определенный срок.
Например, в режиме холостого хода потребляемая мощность стабилизатора IS7000 составляет 50 Вт. Предположим, что он функционирует круглосуточно, соответственно, потребление за месяц составит: 0,05 кВт х 24 часа х 31 день = 37,2 кВт*ч.
Подробнее о мощности стабилизатора напряжения можно узнать в данной статье.
Потребление холостого хода (при полном отсутствии нагрузки) стабилизатора IS8000 составляет 65 Вт. Предположим, что он функционирует круглосуточно, соответственно, потребление за месяц составит: 0,065 кВт х 24 часа х 31 день = 48,36 кВт*ч.
Для расчёта потребления стабилизатора под нагрузкой в режиме работы «Стабилизация» необходимо фактическую мощность нагрузки разделить на КПД. При нагрузке свыше 20% КПД стабилизатора составит 95-97%. Предположим, что мощность нагрузки равна 5500 Вт, КПД стабилизатора IS8000 при этом будет максимальный – 97%. 5500 Вт / 0,97 = 5670 Вт. То есть стабилизатор потребит из сети 5670 Вт, на выходе отдаст 5500 Вт, разница в мощности (170 Вт) пойдет на внутренние «расходы» стабилизатора. Соответственно, потребление за месяц при круглосуточной работе составит: 0,17 кВт х 24 часа х 31 день = 126,5 кВт*ч.
Обращаем ваше внимание! Точный расчет потребления электроэнергии стабилизатором в месяц индивидуален для каждого пользователя. Необходимо произвести замер потребления электроэнергии бытовыми приборами в течение суток и зафиксировать состояние покоя (когда электроприборы ничего не потребляют, в этот момент необходимо учитывать только холостой ход стабилизатора). Такие замеры произвести достаточно сложно, так как для этого нужно иметь определенный навык, мультиметр и 24 часа заниматься измерениями, либо приобрести специальное устройство для мониторинга потребления или мониторинга за счетчиком.
Еще необходимо учитывать разницу между будними днями и выходными, когда вся семья находится дома и пользуется электроприборами в течение всего дня. Среднего значения или какого-либо коэффициента тут нет, так как в зависимости от размера квартиры, семьи и количества бытовых приборов размер потребления сильно плавает.
Также потребление очень сильно зависит от входного напряжения. Например, при повышении нагрузки (условное включение кондиционера) напряжение некачественной сети может упасть, стабилизатор компенсирует просадку, повышая потребление (чтобы на выходе выдать строгие 220 В), но это происходит только при работе этого самого кондиционера.
Подробнее об особенностях работы инверторных стабилизаторов напряжения можно узнать в нашей статье.
Нет. Гальваническая развязка не предусмотрена в инверторных стабилизаторах «Штиль». Это обусловлено схемотехникой оборудования, а именно отсутствием трансформатора и наличием сквозной нейтрали.
Подробнее об инверторных стабилизаторах напряжения можно узнать в данной статье.
Современные программные и аппаратные средства инверторных стабилизаторов «Штиль» позволяют в качестве источника питания использовать преобразователи напряжения с квазисинусом, а также источники питания с аппроксимированным синусом, например, ИБП топологии line-interactive, недорогие бензиновые и дизельные генераторы. На выходе стабилизатора «Штиль» будет напряжение с «чистым» синусом и значением 220 или 230 В с точностью до 2%. Подробнее об их технических характеристиках можно узнать в данной статье.
Этот параметр показывает степень искажения формы выходного сигнала (синуса). По его значению можно определить, насколько идеальна форма синусоидального сигнала. Коэффициент нелинейных искажений для всех инверторных стабилизаторов «Штиль» менее 1,5% при линейной нагрузке и менее 3% при нелинейной нагрузке. Подробнее о других технических характеристиках можно узнать в данной статье.
Такую точность выходного напряжения невозможно достичь в силу того, что ток переменный. При набросе нагрузки отклонения выходного напряжения неизбежны, и они будут выше 0,1%.
Самыми высокоточными стабилизаторами являются инверторные, которые способны непрерывно подавать на нагрузку сигнал с точностью ±2% при значительных скачках и просадках напряжения в диапазоне 90-310 В.
Подробнее с характеристиками стабилизаторов можно ознакомиться в данной статье.
На снижение напряжения в сети влияет увеличение нагрузки. Как при работающем стабилизаторе, так и при его отсутствии, если сеть проседает от увеличения нагрузки, то это будет происходить в любом случае. Стабилизатор может увеличить нагрузку, так как на выходе ему нужно выдавать 220/230 В, и для этого от сети он потребляет больше мощности, но это не будет заметно и, соответственно, критично для электросети.
Обратите внимание!
Если установка стабилизатора вызвала просадку напряжения в сети, то высока вероятность, что причина её кроется в плохом контакте на одном или нескольких участках цепи.
Подробнее о технических характеристиках инверторных стабилизаторов напряжения можно узнать в данной статье.
В стабилизаторах напряжения IS2500-IS20000 настенного исполнения и IS1000RT-IS20000RT напольного/стоечного исполнения установлены вентиляторы размером 80х80х25 мм. В моделях IS1500 и IS2000 настенного исполнения применены вентиляторы размером 60х60х25 мм.
В стабилизаторах конфигурации 3 в 1 IS3106RT-IS3120RT и трехфазных моделях IS3306RT-IS3320RT напольного/стоечного исполнения используются вентиляторы размером 80х80х38 мм.
Обратите внимание!
В настенных моделях вентиляторы работают не постоянно, а только при превышении внутренней температуры устройства 50 ℃. Они включаются поэтапно в зависимости от подключенной нагрузки. В устройствах серии RT вентиляторы работают в постоянном режиме.Подробнее об инверторных стабилизаторах можно узнать в данной статье.
В однофазных стабилизаторах напряжения настенного и напольного/стоечного исполнения подсветка работает непостоянно: она включается при нажатии любой клавиши на панели управления стабилизатором и самостоятельно отключается через 75 с, если пользователь не выполняет никаких действий.
В трехфазных стабилизаторах напольного/стоечного исполнения и моделях конфигурации 3 в 1 время подсветки экрана можно настроить в меню.
О том, как работают инверторные стабилизаторы напряжения, можно узнать в данной статье.
У моделей инверторных стабилизаторов напряжения со встроенным сетевым шнуром (IS350-IS2000 и IS1000RT-IS2000RT) длина провода составляет 1,3 м. У более мощных моделей предусмотрен клеммный терминал, к которому подключаются провода определенного сечения. Информацию об этом можно узнать в инструкции по эксплуатации.
О том, как подключить стабилизатор для защиты разных нагрузок, можно узнать в данных статьях:
Во всех инверторных стабилизаторах напряжения «Штиль», имеющих автоматический выключатель «Сеть», он располагается со стороны сети на входе.
Автоматический выключатель установлен в настенных и напольных/стоечных моделях мощностью от 2,5 кВА. Модели меньшей мощность имеют обычный клавишный выключатель с подсветкой. О том, как выполняется включение стабилизатора напряжения, можно узнать в данной статье.
Подбор стабилизатора напряжения по мощности в основном выполняется в ваттах по следующим причинам:
- расчет расхода электроэнергии и её оплата выполняется в Вт;
- на этикетках оборудования в основном указывается потребляемая мощность только в Вт;
- современные электроприборы обладают коррекцией коэффициента мощности (благодаря чему, величина в ваттах практически равна величине в вольта-амперах – разница в основном составляет не более 10-15%).
Рекомендуем ознакомиться со следующими статьями по подбору стабилизатора по мощности:
При подключении бытовых устройств выходная мощность стабилизатора должна быть больше, чем их суммарная максимальная потребляемая мощность с запасом в 20-30%. Максимально возможную потребляемую мощность нагрузки следует определять с обязательным учетом пусковых токов, иначе в момент её запуска возникает риск перегрузки стабилизатора.
При подборе стабилизатора для комплексной защиты дома/дачи/квартиры его выходная мощность может рассчитываться по допуску мощности на объект (определяется номиналом автомата ввода, например, если автомат С25 – 25 А, умножаем ток на номинальное напряжение – 220 В, получаем мощность 5 500 Вт). Не забудьте также добавить запас – 20-30%.
Рекомендуем ознакомиться с тематическими статьями по подбору стабилизатора для:
О том, как правильно организовать защиту различной бытовой техники, также можно узнать в тематических статьях. В них подробно рассматриваются вопросы подбора стабилизатора для:
Для правильного выбора стабилизатора для специфических устройств (например, рентгеновского аппарата, лазера, анализатора или инвертора солнечных систем) необходимо консультироваться со специалистами в онлайн-чате нашего интернет-магазина или заполнить электронный опросный лист.
Чтобы верно подобрать стабилизатор напряжения для дома, необходимо прежде всего:
- выяснить фазность питающей сети и амплитуду её колебаний;
- определиться с перечнем нагрузки, которая будет подключена к устройству;
- уточнить ее потребляемую мощность и требования к питающему напряжению;
- выбрать место размещения прибора.
Данные сведения помогут определить требуемую выходную мощность стабилизатора, его фазность, тип, конструктивное исполнение, диапазон стабилизации и сформулировать требования к другим важным техническим характеристикам. Эти знания существенно облегчат выбор нужного устройства из всего многообразия производителей и моделей, представленных на рынке. О том, как это все сделать корректно, можно прочитать в данной статье.
При подборе стабилизатора нельзя сравнивать активную мощность, которая измеряется в ваттах (Вт) и полную, которая измеряется в вольт-амперах (ВА). Необходимо следовать следующему алгоритму:
- Максимальную (с учётом пусковых токов, если они есть) активную потребляемую мощность нагрузки в ваттах перевести в полную потребляемую мощность в вольт-амперах. Особенно это важно для электродвигателей и устройств, имеющих в своём составе ёмкостные элементы! Перевод осуществляется делением значения в ваттах на cos(φ) – коэффициент, учитывающий реактивную составляющую электрического тока. Соответственно, формула будет такой – ВА=Вт/cos(φ). Как правило, значение сos(φ) указывается производителем в сопроводительной документации к электроприбору (может обозначаться как PF – Power Factor). При отсутствии данных допустимо принять cos(φ) в пределах 0,7-0,8.
- К полученному значению в вольт-амперах необходимо добавить запас мощности в 20-30%. Это связано с тем, что при снижении входного напряжения выходная мощность стабилизатора уменьшается! Кроме того, наличие запаса мощности позволит в процессе эксплуатации подключить к стабилизатору другие электроприборы.
В нашем примере нет данных по типу нагрузки и наличию пусковых токов, поэтому мы примем значение cos(φ) равным 0,8 и получим следующее значение полной потребляемой мощности нагрузки – 23,75 кВА (19 кВт/0,8). С учётом запаса в 30% требуемая выходная мощность стабилизатора напряжения составит не менее 30 кВА.
О том, какой мощности выбрать стабилизатор напряжения, можно узнать в данной статье.
В данной ситуации оптимальный вариант – это подключение по одному однофазному стабилизатору напряжения на каждую питающую фазу. В этом случае они обеспечат независимую защиту каждой линии. При пропадании одной из них (или сильной просадке по напряжению) только один стабилизатор отключится, а два других продолжат работать.В случае подключения одного трехфазного стабилизатора или модели конфигурации 3 в 1 на все питающие фазы защита будет организована по другому:
- 3 в 1 при пропадании фазы «В» или/и «С» автоматически перейдет на байпас, при этом вся нагрузка переключится на питание от фазы «А», стабилизация напряжения выполняться не будет. Если пропадет питание на фазе «А», то устройство выключится;
- 3 в 3 при пропадании фазы «В» или/и «С» отключит нагрузку, но сам продолжит работу, отображая на дисплее аварию – пропадание одной или нескольких фаз. При пропадании линии А и B одновременно устройство полностью отключится.
Если в электросети потребуется равномерно распределить однофазную нагрузку по трем фазам, то эту задачу решит только стабилизаторы конфигурации 3 в 3 и 3 в 1.
О том, какой стабилизатор лучше выбрать: три однофазных или один трехфазный, можно узнать в данной статье.
Если в месте подключения мощного однофазного электроприбора проведена трехфазная сеть, но мощности фазы не хватает для обеспечения его электропитания, то проблему может решить установка инверторного стабилизатора напряжения конфигурации 3 в 1.
Стабилизатор 3 в 1 имеет трехфазный вход и однофазный выход, за счет этого потребляемая мощность однофазной нагрузки равномерно распределяется по всем питающим фазам. Такой принцип позволяет подключать электроприборы с потребляемой мощностью, превышающей выделенную мощность на одну линию, и при этом не допускать перекоса фаз. Кроме того, нагрузка будет надежно защищена от скачков и просадок сетевого напряжения.
Подробнее о стабилизаторах напряжения конфигурации 3 в 1 можно узнать в данной статье.
Пример подбора
В дом заведена трехфазная сеть с вводным автоматом 25 А (выделенная мощность на фазу составляет 5,5 кВт). Необходимо подключить однофазную зарядную станцию для электромобиля мощностью 7 кВт. Оптимальным решением для подключения данной нагрузки является инверторный стабилизатор IS3110RT мощностью 8 кВт. Устройство позволит подключить зарядную станцию к домашней электросети, равномерно распределив её потребляемую мощность по всем питающим фазам (примерно по 2,3 кВт на каждую фазу).
ECO-режим реализован в стабилизаторах напряжениях конфигурации 3 в 1 и во всех трехфазных моделях.
В ECO-режиме стабилизатор питает подключение оборудование сетевым напряжением, в случае его нахождения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация».
Данный функционал полезен в электросетях с относительно стабильным напряжением, позволяя стабилизатору долгое время работать с высоким коэффициентом полезного действия и минимальным потреблением энергии.
Узнать более подробно об особенностях инверторных стабилизаторов можно узнать в данной статье.
ECO-режим поддерживается только в трехфазных стабилизаторах и моделях конфигурации 3 в 1 универсального (напольного/стоечного) исполнения с выходной мощностью 6-20 кВА. Режим включается в меню на панели управления. Для этого необходимо перейти в настройки, выбрать пункт «Режим работы», далее пролистать и выбрать «ЭКО». Подробнее о режиме и способе его активации читайте в руководстве по эксплуатации.
О других возможностях данных устройств можно узнать в статьях:
Переход из режима ЭКО в режим Стабилизация осуществляется мгновенно и без разрывов при выходе сетевого напряжения за установленный пользователем допустимый диапазон. Аналогично выполняется и обратное переключение в ECO режим при возвращении сигнала в указанный диапазон. Переключение режимов происходит автоматически и без участия пользователя.
ECO-режим присутствует в трехфазных стабилизаторах и устройствах конфигурации 3 в 1 универсального (напольного/стоечного) исполнения с выходной мощностью 6-20 кВА.
Допустимые диапазоны входного напряжения для трехфазных инверторных стабилизаторов составляют – 165-310 В (линейное) /285-537 В (фазное) при нагрузке 100%. То есть, на любой из фаз (или на всех одновременно) может быть как минимальное, так и максимальное значение напряжения, в пределах указанного диапазона.
Подробнее о трехфазных инверторных стабилизаторах можно узнать в данной статье.
При наличии только фазы А и/или В трехфазный стабилизатор отключит нагрузку, но сам продолжит работу, отображая на дисплее аварию – пропадание одной или нескольких фаз. Если пропадут фазы А и B одновременно, то устройство полностью отключится.
Подробнее о работе трехфазных инверторных стабилизаторов можно узнать в данной статье.
Да. Трехфазные стабилизаторы «Штиль» могут контролировать чередование или отклонение сдвига фаз. Однако управлять сдвигом фаз устройства не могут. Они только отключают нагрузку для защиты в случае перекоса фаз или нарушения их чередования.
Подробнее об особенностях работы трехфазных стабилизаторов можно узнать в данной статье.
Общая выходная мощность трехфазных инверторных стабилизаторов напряжения распределяется равномерно по всем питающим фазам. Например, стабилизатор IS3306RT с выходной мощностью 6 кВА/5,4 кВт распределяет на каждую фазу по 1,8 кВт. Это значит, что на любой из проводников нельзя подключать нагрузку, потребляемая мощность которой превышает это значение.
Подробнее о том, как работают трехфазные стабилизаторы напряжения, можно узнать в данной статье.
Выходная мощность трехфазного инверторного стабилизатора является суммарной мощностью всех трех фаз устройства. Данную мощность стабилизатор равномерно распределяет по каждой фазе и отдает потребителям.
Подробнее о мощности стабилизатора напряжения можно узнать в данной статье.
Трехфазные инверторные стабилизаторы напряжения ГК «Штиль» не предназначены для работы со станочным оборудованием и трехфазными электромоторами (станками, чиллерами, кондиционерами, насосами и воздушными компрессорами, моторами заслонок и задвижек), имеющими обратную мощность, так как на неё стабилизаторы напряжения могут среагировать коротким замыканием на выходе.
В трехфазных инверторных стабилизаторах IS33XXRT напольного/стоечного исполнения на задней панели предусмотрено два слота для установки плат расширения:
- IC-SNMP/WEB;
- IC-SNMP/mini-USB;
- IC-Modbus/Dry contacts (работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB);
- IC-RS232/Dry contacts.
Поддерживаются следующие интерфейсы: Ethernet, USB, Mini-USB, RS-232, RS-485, «Cухие» контакты, 4P4C.
О том, как организовать удаленный контроль работы стабилизатора напряжения через web-интерфейс можно узнать в данной статье.
Можно, но нагрузка на отдельную фазу должна составлять не более 1/3 от номинальной выходной мощности устройства.
Если при включении трехфазного стабилизатора напряжения на нейтральный проводник подать фазу, то это вызовет перенапряжение, которое приведет к поломке системы плавного пуска и отключению прибора. Но на подключенные электроприборы опасный сигнал не пройдет.
Более подробно о трехфазных стабилизаторах можно узнать в данной статье.
При пропадании фазы В или С (или обеих), стабилизатор конфигурации 3 в 1 (серия IS31XXRT) перейдёт на электронный байпас (инвертор при этом работать не будет, то есть не будет происходить стабилизация напряжения). Вся нагрузка будет запитана от фазы А. При пропадании питания на клемме А стабилизатор выключится.
Подробнее о стабилизаторах напряжения конфигурации 3 в 1 можно узнать в данной статье.
В этом случае дальнейшая работа стабилизатора 3 в 1 будет зависеть от потребляемой мощности подключенной нагрузки. Если устройство будет загружено на 100%, и хотя бы одна из фаз просядет ниже 165 В, то оно обесточит нагрузку. При 80% загрузке прибор сможет работать при просадках напряжения до 135 В, при 60% – до 90 В.
Однако, если пользователь в настройках стабилизатора активирует электронный автоматический байпас (по умолчанию он отключен), то при указанных выше условиях на фазах В и/или С устройство будет не отключать нагрузку, а переводить её на питание полностью от фазы А по цепи байпаса (без стабилизации). Но если при этом напряжение и на фазе А просядет ниже вышеуказанных отметок, то устройство также обесточит нагрузку.
Во избежание отключения электротехники необходимо выбрать стабилизатор с запасом выходной мощности, чтобы его загрузка не составляла 100%. Это позволит расширить рабочий диапазон входных напряжений до 90-310 В.
Подробнее о стабилизаторах напряжения конфигурации 3 в 1 можно узнать в данной статье.
Нет. Инверторные стабилизаторы напряжения конфигурации 3 в 1 (с трехфазным входом и однофазным выходом) предназначены только для подключения к трем разноименным фазам – L1, L2 и L3. Для корректной работы устройствам требуется межфазное напряжение 380/400 В, которое отсутствует в сети 220/230 В.
Благодаря такой схеме, устройство способно обеспечить питанием мощное однофазное оборудование, если для этой задачи не хватает выделенной мощности фазы. Кроме этого, прибор равномерно распределяет нагрузку по всем питающим линиям, что позволяет не допустить перекоса фаз. Подробнее о стабилизаторах напряжения конфигурации 3 в 1 можно узнать в данной статье.
Во всех стабилизаторах напряжения с конфигурацией 3 в 1 (с трехфазным входом и однофазным выходом) к входным клеммам необходимо подключать разноименные фазы – L1, L2 и L3. Для функционирования устройств требуется межфазное сетевое напряжения 380/400 В, чего не может быть обеспечено в однофазной сети 220/230 В.
Данная схема позволяет устройству питать мощное однофазное оборудование, если выделенной мощности фазы для этого не хватает. При этом выполняется равномерное распределение нагрузки по всем питающим линиям, что полностью исключает перекос фаз. Подробнее о стабилизаторах напряжения конфигурации 3 в 1 можно узнать в данной статье.
Если при включении стабилизатора напряжения с конфигурации 3 в 1 на нейтральный проводник подать фазу, то это вызовет перенапряжение, которое приведет к поломке системы плавного пуска и отключению устройства. Однако на подключенную нагрузку опасный сигнал не попадет.
Более подробно о стабилизаторах конфигурации 3 в 1 можно узнать в данной статье.
Инверторные стабилизаторы 3 в 1 предназначены для работы от трехфазной сети. При этом они по умолчанию находятся в режиме «Стабилизация» и равномерно распределяют подключенную нагрузку между всеми тремя фазами.
Если такой стабилизатор питает всю нагрузку только от одной фазы (ею может быть только L1 или А на клемме стабилизатора), то это значит, что в нем пользователем выбран принудительный режим работы байпаса или режим работы ЭКО и автоматический режим работы байпаса. Чтобы вернуться к питанию от трех фаз в любом из данных случаев надо в настройках для режима работы байпаса выбрать значение «Не использовать».
Подробнее о стабилизаторах напряжения конфигурации 3 в 1 можно узнать в данной статье.
В стабилизаторах 3 в 1 нейтраль сквозная. То есть она противоположна по значению гальванической развязке – имеет физическую связь. Для корректной работы блока фильтров стабилизатора его входную и выходную нейтраль не рекомендуется соединять.
Подробнее об особенностях работы стабилизаторов 3 в 1 можно узнать в данной статье.
В стабилизаторах 3 в 1 в режиме ECO электропитание нагрузки осуществляется напрямую от сети от фазы А. Две другие фазы стабилизатор не загружает. Вся мощность нагрузки распределяется только на одну фазу А. Поэтому при его подключении необходимо предусмотреть кабель с большим сечением, чем это требуется для устройства такой мощности. Информация о сечение кабеля указана в инструкции по эксплуатации.
При выходе сетевого напряжения из установленного для ECO-режима диапазона устройство автоматически и без разрыва перейдет в режим Стабилизация.
Подробнее об особенностях работы стабилизаторов 3 в 1 можно узнать в данной статье.
Инверторные стабилизаторы напряжения 3 в 1 имеют принудительную систему охлаждения, которая основана малошумных вентиляторах с адаптивной скоростью вращения. Уровень шума на расстоянии 1 м от прибора составляет от 40 дБА до 64 дБА в зависимости от количества вентиляторов в модели стабилизатора и скорости их вращения.
Подробнее об особенностях работы стабилизаторов 3 в 1 можно узнать в данной статье.
Большое сечение кабеля необходимо для того, чтобы стабилизатор 3 в 1 и проводка могли выдерживать повышенную нагрузку при переходе на байпас. Особенность данного режима в том, что на байпасе устройство переводит всю потребляемую мощность нагрузки на фазу А.
Подробнее об особенностях работы стабилизаторов 3 в 1 можно узнать в данной статье.
Нет. Стабилизаторы с конфигурацией 3 в 1 (с трехфазным входом и однофазным выходом) подключаются к разноименным фазам (L1, L2 и L3). Для корректной работы им требуется межфазное напряжение 380/400 В, которое не может выработать однофазный генератор.
Подробнее об особенностях работы стабилизаторов 3 в 1 можно узнать в данной статье.
При нормальном сетевом напряжении стабилизатор конфигурации 3 в 1 можно оставить в режиме «Стабилизация» либо для экономии расхода электроэнергии перевести в ECO-режим.
ECO-режим предполагает питание подключенной нагрузки сетевым напряжением без стабилизации от фазы А. Две другие фазы стабилизатор не загружает! Он работает, пока сигнал находится в безопасном для нагрузки диапазоне (устанавливается пользователем на панели управления в процентах от номинального выходного напряжения и может составлять максимум ±25%). Когда входное напряжение выходит из допустимых пределов, питание мгновенно переводится в режим Стабилизация.
Подробнее об особенностях работы стабилизаторов 3 в 1 можно узнать в данной статье.
Необходимо устанавливать стабилизатор в местах, где нет воздействия прямых солнечных лучей и риска залития. Следует располагать прибор таким образом, чтобы воздушный поток свободно циркулировал вокруг корпуса и через корпус.
Запрещается установка и эксплуатация стабилизатора:
- в помещениях со взрывоопасной или химически активной средой;
- в условиях повышенной влажности, вибрации, запылённости, воздействия капель или брызг на корпус, а также на открытых (вне помещения) площадках;
- в местах, не обеспечивающих воздухообмена, достаточного для естественного или принудительного (в зависимости от модели) охлаждения нагревающихся частей стабилизатора;
- на мягких и ворсистых поверхностях, а также на расстоянии ближе 1 м от отопительных систем.
Более подробно о правилах установки можно узнать в данной статье.
У настенных стабилизаторов напряжения бренда «Штиль» есть некоторые особенности размещения, которые важно учитывать при монтаже:
- бесшумные модели до 1 кВА (IS350-IS1000) с естественным охлаждением необходимо устанавливать строго вертикально на ровной вертикальной поверхности. Иначе не будет должным образом обеспечен выход нагретого при работе устройства воздуха сверху;
- малошумные модели от 1,5 кВА (IS1500-IS20000) с комбинированной (конвекционной/вентиляторной) системой охлаждения допускается устанавливать на бок или на заднюю стенку при условии, что будет обеспечена свободная циркуляция воздушного потока вокруг корпуса прибора и через него. Поэтому нельзя перекрывать его вентиляционные отверстия или размещать корпус таким образом, чтобы его вентиляционные отверстия закрывались стенками шкафа, полкам и другим элементам интерьера.
Более подробно о правилах установки инверторных стабилизаторов можно узнать в данной статье.
Инверторные стабилизаторы напряжения бренда «Штиль», у которых вентиляторы установлены в верхней панели корпуса (это настенные модели от 1,5 кВА – IS1500-IS20000) должны быть обеспечены свободным выходом через их корпус нагретого во время работы воздуха. В связи с этим при их монтаже сверху необходимо предусмотреть свободное пространство не менее 10-15 см от любой преграды, в том числе и потолка, которое может помешать циркуляции воздушного потока. В противном случае устройство будет перегреваться и уходить в защиту.
Более подробно о правилах установки инверторных стабилизаторов можно узнать в данной статье.
Стабилизаторы напряжения серии RT с выходной мощностью до 10 кВА можно ставить друг на друга. Не рекомендуется устанавливать таким образом модели с выходной мощностью более 10 кВА из-за их большого веса, так как будет слишком большая весовая нагрузка на стабилизатор, установленный в самом низу.
Об особенностях инверторных стабилизаторов напряжения «Штиль» можно узнать в данной статье.
Инверторный стабилизатор напряжения включится, но по мере нагрева внутри его корпуса будет образовываться конденсат. При попадании влаги на электронные блоки может возникнуть короткое замыкание, которое приведет к поломке устройства. Поэтому стабилизатор допустимо эксплуатировать только при положительной температуре – от +5 до +40 градусов.
Об особенностях включения инверторных стабилизаторов напряжения «Штиль» можно узнать в данной статье.
Из-за большой длины кабеля возможна незначительная потеря напряжения на конце линии. Например, на окончании 180-метрового кабеля, если правильно подобрано его сечение, произойдет потеря 1-2 В. Если требуется компенсировать такое падение напряжения, то в стабилизаторах с ручной настройкой выходного напряжения можно выставить значение 225 В.
Настройка выходного напряжения под требования нагрузки доступна в следующих инверторных стабилизаторах напряжения «Штиль»:
- однофазных IS1000-IS20000 настенного и IS1000RT-IS20000RT напольного/стоечного исполнения – значение устанавливается в диапазоне 220-230 В с шагом 1 В;
- трехфазных IS3306RT-IS3320RT и IS3106RT-IS3120RT конфигурации 3 в 1 напольного/стоечного исполнения – величина выбирается в диапазоне 220-240 В с шагом 1 В.
О том, как выбрать стабилизатор с регулируемым напряжением, можно узнать в данной статье.
Эффективная работа инверторных стабилизаторов напряжения возможна только при их отдельном подключении к каждой защищаемой группе приборов или питающей фазе, в зависимости от выходной мощности устройств. Подключение стабилизаторов друг к другу не имеет смысла, так как:
- выходная мощность не будет суммироваться;
- параллельная работа не допускается.
Подробнее об инверторных стабилизаторов напряжения «Штиль» можно узнать в данной статье.
Максимальная нагрузка комплекта для монтажа стабилизатора в стойку составляет 80 кг. Он предназначен для горизонтальной поддержки стабилизаторов рэкового исполнения и другого рэкового оборудования по всей глубине стойки или телекоммуникационного шкафа стандарта 19 дюймов.
Подробнее об установке стабилизаторов напряжения можно узнать в нашей статье.
Инверторный стабилизатор напряжения не требует установки перед ним каких-либо дополнительных средств, так как имеет полный набор защит от:
- короткого замыкания;
- сетевых аварий (входного напряжения менее 90 или более 310 В);
- длительной перегрузки по выходу;
- внутреннего перегрева;
- внутренних сбоев в работе;
- высокочастотных помех;
- импульсных перенапряжений (защита на базе варистора (УЗИП III класса) – стандартная молниезащита бытового уровня, для дополнительной защиты устройства перед ним можно установить УЗИП классом выше).
Более подробно о видах защиты у стабилизаторов напряжения можно узнать в данной статье.
Стабилизаторы мощностью до 2000 ВА не требуют наличия особой квалификации, так как подключаются по принципу «вилка-розетка». Стабилизаторы мощность свыше 2000 ВА имеют клеммное подключение с маркировкой полюсов, подключение потребует вмешательства в электрощиток, необходимо обратиться к электрику.
Подробнее о том, как к внутреннему электрощиту подключить стабилизатор напряжения:
Стабилизаторы напряжения с клеммными входами предназначены для прямого подключения к автоматическому выключателю, расположенному в распределительном щите, через провод с соответствующим мощности сечением.
Для корректного соединения стабилизатора важно правильно подобрать сечение жил кабеля под контакт в его клеммном терминале. Параметры для подбора сечения кабеля можно узнать в инструкции по эксплуатации.
В линейке инверторных стабилизаторов напряжения «Штиль» клеммные терминалы имеют:
- IS2500-IS20000 и IS2500RT-IS20000RT на 2,5-20 кВА настенного и напольного/стоечного исполнения (рекомендованное сечение кабеля для подключения к сети от 2,5 до 25 мм2);
- IS3106RT-IS3120RT (конфигурация 3 в 1) и IS3306RT-IS3320RT на 6-20 кВА напольного/стоечного исполнения (рекомендованное сечение кабеля для подключения к сети от 6 до 25 мм2).
Модель Тип контакта IS2500, IS3000, IS3500, IS5000, IS7000
IS2500RT, IS3000RT, IS3500RT, IS5000RT, IS7000RTвинт M4 IS8000, IS10000 винт М6 IS8000RT, IS10000RT зажимной клеммник, максимальное сечение 10 мм2 IS12000, IS15000 , IS20000
IS12000RT, IS15000RT, IS20000RTвинт М6 Подробнее о том, как к внутреннему электрощиту подключить стабилизатор напряжения:
Данное подключение не рекомендуется, так как розетка и вилка рассчитаны на максимальный ток в 16 А, а стабилизатор напряжения в определенных ситуациях может потреблять больше. Клеммы предусмотрены для того, чтобы большой ток не оплавил розетку (перед отключением автомата по перегреву).
Стабилизаторы напряжения с клеммным терминалом , в зависимости от выходной мощности, подключаются к вводному автоматическому выключателю или автомату группы.
Подробнее о том, как к внутреннему электрощиту подключить стабилизатор напряжения:
Усилие затяжки в клеммных терминалах стабилизаторов напряжения зависит от размера самих винтов. Виды контактов в клеммных колодках и момент затяжки их винтов в зависимости от модели стабилизатора представлены в таблице.
Модель Тип контакта Момент затяжки, Нм IS2500, IS3000, IS3500, IS5000, IS7000
IS2500RT, IS3000RT, IS3500RT, IS5000RT, IS7000RTвинт M4 1 IS8000, IS10000 винт М6 3,5 IS8000RT, IS10000RT зажимной клеммник, максимальное сечение 10 мм2 3,5 IS12000, IS15000 , IS20000
IS12000RT, IS15000RT, IS20000RTвинт М6 3,5

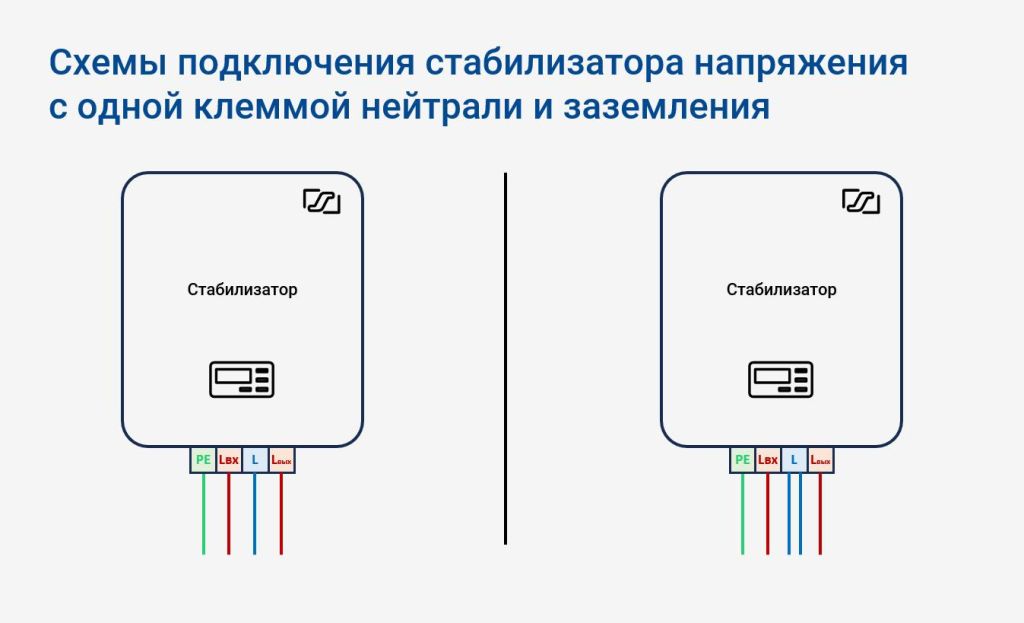

Может быть два способа подключения однофазного стабилизатора напряжения, который имеет одну клемму для нейтрального провода и одну клемму для заземления (модели IS12000, IS15000, IS20000 и IS12000RT, IS15000RT, IS20000RT):
- к клемме нейтрали подключается только один нейтральный провод с сечением равным сечению кабеля фазы;
- в клемму нейтрали заводится два нейтральных провода – входной и выходной для подключения нагрузки.
Провод заземления во всех вариантах подключается только один в соответствующую клемму.
Схемы подключения будут выглядеть следующим образом:
Да. В стабилизаторах напряжения «Штиль» установлен УЗИП 3 класса, поэтому в электрощите перед устройством можно поставить УЗИП классом выше, что позволит обеспечить дополнительную защиту от перенапряжения.
О других видах защиты стабилизатора напряжения можно узнать в данной статье.
Противопожарное УЗО 300 мА целесообразно устанавливать сразу после вводного автоматического выключателя, но перед стабилизатором напряжения. Оно имеет большое значение токов утечки и никак не повлияет на его работу. Такое расположение позволит организовать полную защиту системы электропитания объекта от токов утечки, которые могут вызвать пожар.
УЗО с меньшим номиналом устанавливаются после стабилизатора на каждую линию для защиты жизни и здоровья пользователей при ударе током.
Важно учитывать, что номинал автоматического выключателя, после которого устанавливается УЗО должен быть меньше номинала УЗО. Например, если автомат 16 А, то нужно УЗО 25 А.
О том, как правильно устанавливать УЗО, можно узнать в данной статье.
При включении вилки в розетку полярность на выходной розетке стабилизатора изменится соответственным образом. Поэтому несоблюдение полярности при подключении на сам стабилизатор никак не повлияет, но будет критично для фазозависимой нагрузки, для которой важно положение фазы и нуля. Кроме того, полярность лучше соблюдать по причине того, что автоматическим выключателем стабилизатора отключается только фазный проводник.
Из-за неправильного соединения фазы и ноля при отключении стабилизатора кнопкой его внутреннее реле будет размыкать ноль вместо фазы. Если в таком положении, например, в процессе обслуживания газового котла стабилизатор будет выключен кнопкой, но подключен к сети, то на ноле нагрузки окажется фаза.
Несоблюдение полярности при подключении стабилизатора напряжения IS350 активирует на его панели индикатор «Сеть не в норме», который будет гореть 30 секунд, но устройство продолжит свою работу.
Обратите внимание! Данный функционал разработан специально для предупреждения пользователя о том, что подключение устройства к сети выполнено некорректно и это может негативно отразиться на работе газового котла или другого фазозависимого оборудования.
У других моделей стабилизаторов напряжения несоблюдение полярности не отображается на их системе индикации. Устройства будут работать в штатном режиме.
Заземление при эксплуатации инверторных стабилизаторов требуется непосредственно для двух задач:
- Защиты от поражения электрическим током. Корпус устройства выполнен из металла. Если поврежденный провод прислонится к корпусу без заземления, не сработает автомат защиты. При прикосновении к стабилизатору или запитанному от него оборудованию (также с корпусом из металла) может ударить током.
- Защиты от токов «утечки» сетевых фильтров. В стабилизаторе предустановлены фильтры сетевых помех. Они дают «утечку» на заземление. Когда заземления нет, утечка (5-7 мА, что конечно неопасно, опасный порог для человека - свыше 30 мА) попадает на корпус стабилизатора. При прикосновении могут возникать неприятные ощущения.
В электрощите правильнее всего будет поставить автоматический выключатель до стабилизатора напряжения, а дифференциальный автоматический выключатель уже после него.
Это происходит из-за того, что на месте установки инверторного стабилизатора неправильно смонтировано заземление. Оно выполнено через металлические трубы водопровода. В этом случае утечка тока (5-7 мА), которую дают сетевые фильтры инверторного стабилизатора, попадает именно на данные трубы и вызывает неприятные ощущения при включении крана. Обратите внимание! Заземление при эксплуатации инверторных стабилизаторов требуется непосредственно для защиты от токов «утечки» и поражения электрическим током, так как их корпус выполнен из металла.
При подключении стабилизатора напряжения IS350 без заземления на его панели на 30 секунд включится индикатор «Сеть не в норме», но устройство продолжит работу.
Другие модели стабилизаторов никак не отреагируют на отсутствие заземляющего провода и будут работать в штатном режиме.
Обратите внимание! Заземление при эксплуатации инверторных стабилизаторов требуется непосредственно для защиты от поражения электрическим током (так как корпус устройства выполнен из металла) и токов «утечки».
Отсутствие заземления никак не влияет на работу варистора. Это обусловлено схемотехникой оборудования – варистор установлен между фазным и нейтральным проводом.
Система заземления TN-C подразумевает, что ноль и заземляющий проводник соединены еще на подстанции в PEN проводник. В такой ситуации для обеспечения защиты лучше применить «зануление» корпуса стабилизатора на рабочий ноль в щите.
Заземление разделено для удобства подключения, так как не всегда две клеммы удобно посадить под один болт.
Во всех моделях инверторных стабилизаторов напряжения ГК «Штиль» нейтраль является сквозной. Она также проходит через фильтры и датчики внутри прибора, поэтому к стабилизатору обязательно необходимо подключать и входные и выходные фазу и ноль.
Нейтраль объединять нельзя. Иначе стабилизатор перейдет в нештатный режим работы. У него будет отсутствовать фильтрация входных помех, помехи по нейтральному проводу могут попадать на нагрузку, срок службы входного фильтра сократится.
Данные особенности подключения не относятся к моделям IS12000, IS15000, IS20000 и IS12000RT, IS15000RT, IS20000RT с одной клеммой нейтрали.
При отсутствии заземления соответствующую клемму необходимо оставить пустой. Соединение нейтрали с клеммой заземления вызовет ток утечки, что приведёт к срабатыванию дифавтомата или УЗО, которые установлены в электрощите.
Входную и выходную нейтраль объединять нельзя. Иначе стабилизаторы перейдут в нештатный режим работы. У них будет отсутствовать фильтрация входных помех, помехи по нейтральному проводу могут попадать на нагрузку, срок службы входных фильтров сократится.
Данные особенности подключения не относятся к моделям IS12000, IS15000, IS20000 и IS12000RT, IS15000RT, IS20000RT с одной клеммой нейтрали.
Нет, это не допускается. Такое подключение может привести к короткому замыканию.
Если к сети 380 В подключены трехфазные потребители, то устанавливать однофазный стабилизатор напряжения только на одну фазу нежелательно. При отсутствии такой нагрузки стабилизировать одну фазу из трех допускается.
Для установки стабилизатора напряжения на одну фазу лучше использовать провод нейтрали отдельно только для этой фазы (отделить от общей нейтрали). Благодаря такой схеме подключения будут лучше работать установленные в стабилизаторе фильтры сетевых помех.
Можно. Однако, если на фазе, на которой установлен стабилизатор, провод нейтрали использовать отдельно только для этой фазы (отделить от общей нейтрали), будут лучше работать фильтры сетевых помех, установленные в стабилизаторе.
Для этого можно воспользоваться обычным сетевым фильтром или удлинителем.
Максимальной длины не существует. С увеличением длины кабеля будет возрастать потеря напряжения, и подключенная нагрузка станет работать на меньшем напряжении, чем реально выдает стабилизатор. Поэтому максимальная длина кабеля будет зависеть от размера потерь, и от того, как нагрузка будет работать с учетом этих потерь.
Использовать кабель длиннее с большим сечением провода не получится, так как клеммы в стабилизаторах имеют определенный размер под то или иное сечение провода (в зависимости от мощности стабилизатора).
Сечение кабеля для подключения стабилизатора напряжения к электросети соответствует сечению кабеля, предусмотренного для подключения нагрузки. Информация об этом указывается в инструкции по эксплуатации к устройству.
Основное предназначение комплекта стабилизаторов напряжения в стойке – подключение по одному устройству на каждую питающую фазу сети 380 В. При этом никакого согласующего устройства для этого не требуется, так как работа стабилизаторов выполняется независимо друг от друга. Именно за счет такой схемы подключения создается более устойчивая система к неполадкам в электропитании: отключение или сбой одной из фаз не повлияет на работу остальных проводников.
Стабилизатор напряжения с подключенной нагрузкой можно включать, если имеется в виду электрическое подсоединение нагрузки – вилку в розетку или провода к клеммам. Однако при включении/выключении рубильника или кнопки стабилизатора рекомендуется выключенное состояние нагрузки, то есть нахождение включающего нагрузку устройства (автомата, кнопки, тумблера и т.п.) в положении «off»/«откл».
О том, как правильно включать инверторный стабилизатор напряжения, можно узнать в данной статье.
В условиях повышенной запылённости эксплуатация стабилизатора напряжения запрещается, так как это может привести к повреждению или поломке устройства вследствие загрязнения его внутренних узлов и ухудшения работы системы охлаждения.
О том, при каких внешних условиях должен работать стабилизатор, можно узнать в данной статье.
Инверторный стабилизатор при минусовых температурах работать может. Однако при снижении градусов ниже нуля внутри устройства будет образовываться конденсат, который может привести к короткому замыканию, что выведет прибор из строя. Поэтому стабилизатор допустимо эксплуатировать только при положительной температуре – от +5 до +40 градусов.
Подробнее о том, при каких внешних условиях должен работать инверторный стабилизатор, можно узнать в данной статье.
Инверторные стабилизаторы напряжения рассчитаны на любой режим работы. Периодическое включение/выключение устройства не повлияет на срок его службы при условии, что пользователем будет неукоснительно соблюдаться порядок включения/отключения, указанный в руководстве по эксплуатации прибора.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
Да. Внутреннее контактное реле стабилизатора напряжения рассчитано на 100000 коммутаций, а механизм взвода/расцепления его автоматического выключателя рассчитан примерно на 10000-15000 коммутаций (как у обычного кнопки сетевого фильтра). Частое включение/отключение не повредит стабилизатору, но сократит ресурс его коммутационных элементов.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
При выходе напряжения за диапазон 90-310 В у инверторного стабилизатора «Штиль» сработает электронная защита от сетевых аварий (повышенного или пониженного вольтажа, вне диапазона стабилизации). Он мгновенно обесточит нагрузку, не пропуская на неё опасный вольтаж, но электроника прибора продолжит работать. Если сетевое напряжение опустится ниже 5-10 В, то он полностью отключится.
При появлении в сети более 5-10 В устройство автоматически включится и будет отслеживать вольтаж для возобновления питания нагрузки. При возвращении напряжения в диапазон 90-310 В стабилизатор мгновенно возобновит питание электроприборов качественным вольтажом с чистым синусом. Частое срабатывание такой защиты не повредит устройство, но сократит ресурс его коммутационных элементов, отвечающих за включение/отключение.
Особенностью инверторного стабилизатора является наличие внутренних конденсаторов, с помощью них устройство накапливает энергию, которой хватает на бесперебойное питание нагрузки до 200 мс при кратковременных обрывах сети.
Подробнее о видах защиты у инверторных стабилизаторов напряжения можно узнать в нашей статье.
Увеличение нагрузки инверторного стабилизатора напряжения может привести к повышению его внутренней температуры. Из-за этого в моделях с комбинированной (конвекционной/вентиляторной) системой охлаждения могут запускаться вентиляторы, а в моделях с принудительной системой охлаждения увеличиваться скорость вращения вентиляторов.
При чрезмерной внутренней температуре (более +80 °C – для устройств 1 в 1, более +110 °C – для моделей 3 в 3 и 3 в 1) в стабилизаторах сработает защита от перегрева.
Подробнее видах защиты инверторных стабилизаторов можно узнать в данной статье.
В моделях с принудительным охлаждением (IS1000RT-IS20000RT, IS3106RT-IS3120RT, IS3306RT-IS3320RT) вентиляторы работают постоянно.
В моделях IS1500-IS20000 с комбинированной (конвекционной/вентиляторной) системой охлаждения вентиляторы включаются только при внутренней температуре более 50 ℃. Их запуск выполняется поэтапно в зависимости от степени нагрузки. При меньшей температуре устройства охлаждаются внутренними радиаторами. Нагретый воздух выходит через их верхние вентиляционные отверстия.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
В режиме байпас вентиляторы стабилизатора не работают, так как питание идет напрямую со входа на выход и, соответственно, охлаждение устройства не требуется.
Данный ответ актуален для всех моделей стабилизаторов напряжения, имеющих принудительную (вентиляторную) или комбинированную систему охлаждения: IS1500-IS20000, IS1000RT-IS20000RT, IS3106RT-IS3120RT и IS3306RT-IS3320RT.
О том, что такое байпас стабилизатора, можно узнать в данной статье.
В инверторных стабилизаторах с принудительным охлаждением (модели IS1000RT-IS20000RT, IS3106RT-IS3120RT и IS3306RT-IS3320RT) вентиляторы работают постоянно.
В инверторных стабилизаторах с комбинированной системой охлаждения (в настенных моделях IS1500-IS20000) включение вентиляторов происходит только при температуре внутреннего радиатора +50 °C. На внутреннюю температуру устройства могут влиять входное напряжение, мощность подключенной нагрузки, температура окружающей среды и интенсивность воздухообмена.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
В инверторных стабилизаторах c комбинированной (конвекционной/вентиляторной) системой охлаждения вентиляторы включаются при достижении внутреннего радиатора следующих температур:
- 70°C в стабилизаторах IS1500 и IS2000 (при 75°C вентиляторы достигают максимальных оборотов, при 60°C отключаются);
- 50°C в стабилизаторах IS5000-IS20000 (при 60°C вентиляторы достигают максимальных оборотов, при 45°C отключаются).
В инверторных стабилизаторах напольного/стоечного исполнения, имеющих принудительную систему охлаждения, вентиляторы работают постоянно.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
Инверторные стабилизаторы серии «ИнСтаб» работают в следующих диапазонах внутренней температуры:
- IS350-IS1500 отключаются при -40 °C или +80 °C и включаются при -30 °C или +70;
- IS2500-IS20000 отключаются при -40 °C или +80 °C и включаются при -30 °C или +70 °C;
- IS2000 отключается при -40 °C или +95 °C и включается при -30 °C или +80 °C;
- IS3106RT-IS3120RT и IS3306RT-IS3320RT отключаются при +110 °C и включаются при +90 °C.
Внимание!
При переходе температуры через ноль (из минуса в плюс) внутри корпуса стабилизатора образуется конденсат, который может создать короткое замыкание и вывести прибор из строя. Поэтому инверторные стабилизаторы допустимо эксплуатировать только при положительной температуре – от +5 ° C до +40 °C.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
В однофазных стабилизаторах настенного исполнения IS1500-IS20000 установлена комбинированная (конвекционная/вентиляторная) система охлаждения, в которой вентиляторы запускаются поэтапно и только при достижении внутренней температуры стабилизатора критической отметки:
- более 70 ℃ у моделей IS1500 и IS2000;
- более 50 ℃ у моделей IS2500-IS20000. Чем больше нагрузка у стабилизатора, тем больше включается вентиляторов.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
В однофазных стабилизаторах напольного/стоечного исполнения IS1000RT-IS20000RT установлена принудительная система охлаждения, основанная на малошумных вентиляторах, которые начинают работать сразу при запуске устройства, но имеют адаптивную скорость вращения, изменяющуюся в зависимости от нагрузки, входного напряжения и температуры окружающей среды, в том числе качества отвода тепла от стабилизатора и наличия естественной вентиляции помещения.
Подробнее об особенностях инверторных стабилизаторов напряжения можно узнать в данной статье.
Силовой блок инверторного стабилизатора не издает никаких звуков, которые характерны для релейных или электромеханических типов. Однако во время работы повышающего преобразователя возможен писк, частота которого выше зоны чувствительности уха человека. Если звук ощутимый, не на грани слуха, то скорее всего это неисправность, которая устраняется по гарантии путем перепрошивки устройства.
Подробнее о возможных шумах во время работы стабилизатора можно узнать в данной статье.
Стабилизатор продолжит работать при температуре выше 40 °C до тех пор, пока не перегреется. Температура перегрева у моделей разная:
- IS350-IS1500 отключаются при +80 °C и включаются при +70 °C;
- IS2000 отключается при +95 °C и включается +80 °C;
- IS2500-IS20000 отключаются +80 °C и включаются при -30 °C или +70 °C;
- IS3106RT-IS3120RT и IS3306RT-IS3320RT отключаются при +110 °C и включаются при +90 °C.
Повышение внутренней температуры устройства зависит от множества факторов: циркуляции воздуха в помещении, уровня и типа нагрузки (резистивная, емкостная, индуктивная). При перегреве сработает электронная защита и, в зависимости от модели и входного напряжения, стабилизатор выключится или перейдет на электронный байпас (будет питать нагрузку напрямую от сети). Как только температура вернется в норму, стабилизатор, в зависимости от модели, включится или вернется в режим Стабилизация.
Подробнее о видах защиты инверторных стабилизаторов можно узнать в данной статье.
Схемотехника инверторных стабилизаторов не позволяет этого сделать. Замена конденсаторов повлечет за собой изменение всей аппаратной части устройства.
Подробнее об инверторных стабилизаторах можно найти в данной статье.
Да. Если у стабилизатора напряжения отключить тумблер «Сеть», а «Байпас» включить, то нагрузка будет питаться от входной сети, минуя инвертор. Стабилизатор при этом будет выключен.
Данный вопрос актуален только для моделей стабилизаторов напряжения IS5000-IS20000 и IS5000RT-IS20000RT, имеющих ручной байпас.
Подробнее о байпасе стабилизатора напряжения можно узнать в данной статье.
Отключать нагрузку не требуется. Данный вопрос актуален только для моделей стабилизаторов напряжения IS5000-IS20000 и IS5000RT-IS20000RT, имеющих ручной байпас.
Внимание!
При переходе стабилизатора на ручной байпас стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети.Допустимый диапазон входного напряжения для работы автоматического байпаса составляет:
- в однофазных моделях – 187-245 В;
- в трехфазных моделях и моделях конфигурации 3 в 1 – по умолчанию +15/-20% от номинального значения (может меняться пользователем с шагом 5% в пределах ±25%).
Подробнее о байпасе стабилизатора напряжения можно узнать в данной статье.
Стабилизатор напряжения рассчитан на периодическое переключение на байпас при перегрузке. Теоретически само реле переключения выдерживает 100 тыс. срабатываний. Однако его износ ускоряет множество факторов, в том числе сила тока. Поэтому при частом подключении электроприборов с потребляемой мощностью, на которую стабилизатор не рассчитан, лучше его временно отключать.
Важно помнить, что стабилизатор, питая нагрузку по цепи «байпас», не выполняет коррекцию сетевого напряжения.
О том, что такое байпас стабилизатора, можно узнать в данной статье.
При перегрузке инверторного стабилизатора напряжения сработает электронный байпас, который автоматически переведет питание нагрузки в обход стабилизации на электросеть. При этом, если входное напряжение выйдет за допустимый для работы автоматического байпаса диапазон, устройство отключится, обесточив нагрузку.
Допустимый диапазон входного напряжения для работы автоматического байпаса составляет:
- в однофазных моделях – 187-245 В;
- в трехфазных моделях и моделях конфигурации 3 в 1 – по умолчанию +15/-20% от номинального значения (может меняться пользователем с шагом 5% в пределах ±25%).
Подробнее о байпасе стабилизатора напряжения можно узнать в данной статье.
Настенные модели IS350 и IS550 из-за отсутствия в них электронного байпаса при перегрузке сразу отключатся. Также произойдет с трехфазными стабилизаторами и моделями конфигурации 3 в 1, если во время перегрузки их байпас будет в выключенном состоянии.
О том, что такое байпас стабилизатора, можно узнать в данной статье.
Да. Чтобы «вытянуть» нагрузку при перегрузке, инверторный стабилизатор может просаживать напряжение до 185 В.
Чтобы не допускать перегрузку, необходимо подбирать стабилизатор с выходной мощностью, превышающей на 20-30% потребляемую мощность подключенной нагрузки, с учетом пускового тока техники, в составе которой присутствуют электромоторы. О том, как правильно подобрать устройство по мощности, можно узнать в данной статье.
Нет. Стабилизатор напряжения отреагирует на короткое замыкание (отключится, обесточив нагрузку) гораздо раньше автоматического выключателя. Это вызвано наличием у прибора не электромеханической, а электронной защиты с автовосстановлением. После устранения причины аварии стабилизатор самостоятельно возобновит свою работу. Изменить данную особенность нельзя.
Подробнее о видах защиты инверторных стабилизаторов можно узнать в данной статье.
Отключить электронный автоматический байпас можно в трехфазных стабилизаторах и моделях конфигурации 3 в 1 (по умолчанию он отключен, так как на его использование накладываются определенные ограничения).
Важно отметить, что электронный автоматический байпас является неотъемлемым элементом схемы работы инверторных стабилизаторов мощностью от 0,8 кВА. Он обеспечивает защиту стабилизатора от перегрузки, перегрева и сохраняет электроснабжение подключенных электроприборов при выходе устройства из строя, автоматически и безразрывно переключая их электропитание на сеть.
Подробнее о байпасе стабилизатора напряжения можно узнать в данной статье.
В режиме байпас при перегрузке инверторный стабилизатор напряжения будет каждые 30 с пытаться включать инвертор. Такой нештатный цикл будет длиться постоянно. Но для нормальной работы устройства лучше выбрать стабилизатор с запасом мощности.
О том, как правильно выбрать стабилизатор по мощности, можно узнать в данной статье.
Это диапазон входного напряжения, при котором будет работать автоматический байпас стабилизатора напряжения. При выходе значения сетевого напряжения из данного диапазона стабилизатор отключится и обесточит нагрузку.
Переход нагрузки на питание от сети через автоматический байпас осуществляется автоматически при:
- выходе из строя одного из внутренних элементов стабилизатора;
- превышении нагрузкой номинальной выходной мощности стабилизатора;
- внутреннем перегреве.
Подробнее о том, что такое байпас стабилизатора, можно узнать в данной статье.
При выходе сетевого напряжения за допустимый диапазон для работы автоматического электронного байпаса (187-245 В), стабилизатор отключится и обесточит нагрузку. Это не относится к ручному байпасу, при переходе на который стабилизация напряжения не осуществляется и отсутствует защита от повышенного и пониженного напряжения – электропитание нагрузки производится при любом качестве входной сети.
Подробнее о байпасе стабилизатора напряжения можно узнать в данной статье.
Инверторные стабилизаторы напряжения «Штиль» способны бесперебойно питать нагрузку при кратковременном отключении электричества до 200 мс, но если электроэнергия будет отсутствовать более длительное время, то у прибора автоматически сработает электронная защита от сетевых аварий (напряжения ниже 90 В или более 310 В) с автовосстановлением. Он отключится и самостоятельно возобновит свою работу, когда в сети снова появится напряжение в диапазоне 110-290 В. Вручную стабилизатор включать не потребуется.
Подробнее о видах защиты инверторных стабилизаторов можно узнать в данной статье.
Перекос фаз – это разница в напряжениях между фазами. Когда на какой-либо из фаз напряжение выйдет за допустимые пределы, однофазный стабилизатор на этой фазе уйдет в защиту и отключит нагрузку. Как только напряжение на фазе войдет в допустимые для стабилизатора пределы, устройство возобновит работу.
Пропадание питания на одной из фаз может негативно сказаться на работе трехфазных потребителей, особенно тех, в составе которых присутствуют трехфазные электромоторы. Поэтому перед установкой такого варианта защиты важно убедиться, что к стабилизаторам не будет подключена такая нагрузка.
О том, как подобрать стабилизатор напряжения, можно узнать в данной статье.
Как правило, свист и скрежет дросселей во время работы инверторного стабилизатора могут возникать, если к устройству не подключен выходной нейтральный провод или если его входная и выходная нейтраль объединены.
Если такие ошибки при подключении не выявлены, то, скорее всего, в работе стабилизатора появилась неисправность, и необходимо обратиться в службу гарантийного обслуживания.
О том, какие могут быть шумы от работы стабилизаторов напряжения, можно узнать в данной статье.
Самостоятельное техническое обслуживание стабилизатора рекомендуется выполнять не реже одного раза в полгода. При этом допускается лишь очистка внешней его поверхности от пыли, осмотр и проверка надёжности крепления подключенных кабелей, а также проверка чистоты вентиляционных отверстий. При обнаружении засорений допускается очистка вентиляционных отверстий.Обратите внимание!
Самостоятельную очистку внутренних узлов, предполагающую разборку изделия, производить запрещается. Кроме того, самостоятельное вскрытие корпуса является причиной снятия стабилизатора с гарантийного обслуживания. Для выполнения таких работ необходимо обратиться на завод-изготовитель.
Инверторные стабилизаторы напряжения «Штиль» могут подключаться к генератору с помощью евровилки или через клеммные соединения. Способ подключения зависит от наличия необходимых разъемов у генератора и у конкретной модели устройства. Например, однофазные стабилизаторы с выходной мощностью от 5 кВА для подключения к сети или генератору имеют только клеммные колодки со входами L, N, PE.
Об особенностях подключения стабилизатора напряжения до или после генератора можно узнать в данной статье.
Форму сигнала инверторный стабилизатор исправит. Стабилизацию частоты прибор не производит. Отклонение частоты выходного напряжения определяется частотой сети. При выходе частоты за пределы диапазона 43-57 Гц инверторный стабилизатор отключит нагрузку и будет ждать возвращения входной частоты в указанный диапазон.
Синхронизация с частотой сети сделана по причине наличия почти во всех наших стабилизаторах электронного байпаса (режима питания нагрузки напрямую от сети), на который прибор переходит в случае перегрузки или выхода из строя. Если бы присутствовала стабилизация выходной частоты, то при переходе с чистых 50 Гц, выдаваемых прибором в режиме Стабилизация, на байпас (когда выходная частота уже может отличаться от чистых 50 Гц), был бы нанесён вред нагрузке.
Генератор на выходе имеет две фазы по 127 В (межфазное напряжение 220 В), а не четкие фазу и нейтраль. Инверторный стабилизатор, установленный после генератора, продублирует выходной сигнал с генератора, но уже с точным значением напряжения и чистой синусоидой. Поэтому, если в доме есть фазозависимое оборудование, для которого обязательно требуется четкие фаза 220 В и нейтраль 0 В, то необходимо заземлить один из выводов генератора, если это им предусмотрено. Альтернативным вариантом является установка гальванической развязки непосредственно перед фазозависимым оборудованием (например, газовым котлом).
Можно. Более того, на сегодняшний день инверторные стабилизаторы – это единственное решение для питания от генератора оборудования, которое напрямую от него не работает по причине плохого качества формы выходного сигнала.
Обязательным аспектом при подключении инверторного стабилизатора после генератора является осуществление защитного заземления одного из выводов генератора или установка гальванической развязки непосредственно перед фазозависимым оборудованием (например, газовым котлом).
Все модели инверторных стабилизаторов напряжения «Штиль» работают с генераторами. Решению проблемы работы связки «бензогенератор-ИБП» с помощью инверторного стабилизатора посвящена отдельная статья на нашем сайте – Не работает ИБП от генератора? Есть решение. Однако следует иметь в виду, что в работе оборудования после связки «генератор-стабилизатор» могут возникать проблемы по двум причинам:
- стабилизаторы транслируют входную частоту генератора, если она находится в пределах 43-57 Гц. Трансляция сделана для того, чтобы при переходе стабилизатора на байпас не было наложения сигналов, иначе произойдет короткое замыкание «встречных» сигналов.
- если генератор не имеет заземления, он формирует сигнал фазным напряжением 220 В (две фазы по 127 В). Стабилизатор транслирует и это, так как не может взять нулевой потенциал из неоткуда.
Стабилизатор напряжения не сможет выдавать большую мощность, чем есть у генератора. Если к стабилизатору подключить нагрузку, мощность которой будет превышает ресурс генератора, то он просто с ней не справится. Поэтому устанавливать стабилизатор напряжения больше мощности, чем выдает генератор, нет никакого смысла.
Если генератор просаживает напряжение при включении скважинного насоса, то, скорее всего, требуется более мощная модель генератора. Стабилизатор компенсирует недостаток напряжения увеличением потребляемой мощности, и мощности самого генератора для этого может не хватить.
Нет, от однофазного генератора трехфазный стабилизатор работать не сможет. Это вызвано тем, что защитному устройству обязательно требуется межфазное напряжение 380/400 В, которое однофазный генератор не способен обеспечить.
Для трехфазного генератора мощностью 50 кВА подойдут инверторные стабилизаторы IS15000 с выходной мощностью 13,5 кВт. Суммарная выходная мощность данных моделей при их подключении на каждую фазу генератора составит 40,5 кВт. Это обеспечит запас для того, чтобы генератор «не захлебывался» при набросе нагрузки (единовременном включении одного мощного или нескольких потребителей).
При заказе инверторного стабилизатора без возможности регулировки выходного напряжения (модели IS350-IS800 и IS1000RT-IS2000RT) необходимо выбрать значение 230 В, так как для чувствительной электроники газового котла (согласно его техническому паспорту) требуется именно такой параметр.
Инверторные стабилизаторы напряжения производства ГК «Штиль» работают в широком диапазоне входного напряжения (90-310 В), поэтому сетевое напряжение 220 В для данных устройств и тем более для нагрузки не будет иметь никакого значения.
Стабилизатор будет работать исправно, но технически это небезопасно. Заземление при эксплуатации стабилизатора решает две важные задачи:
- Защищает от поражения током. Корпус устройства выполнен из металла. Если поврежденный провод прислонится к корпусу, без заземления не сработает автомат защиты. При прикосновении к стабилизатору или запитанному от него оборудованию (также с металлическим корпусом) может ударить током.
- Защищает от токов утечки сетевых фильтров. В стабилизаторе установлены фильтры сетевых помех. Они дают утечку с силой тока в 5-7 мА на заземление. Когда заземления нет, утечка попадает на корпус стабилизатора. Утечка с силой тока в 5-7 мА неопасна (опасный порог для человека свыше 30 мА), но при касании корпуса пальцами может вызвать неприятные ощущения.
Подойдет только в том случае, если выходной диапазон частоты генератора находится в пределах допустимого диапазона входной частоты стабилизатора (43-57 Гц). Инверторный стабилизатор исправит значение напряжение и качество выходного сигнала генератора.
Кроме того, есть особенность, связанная с работой котла от генератора: для газовых котлов крайне важно наличие фазы 220 В/230 В и нейтрали. Генератор на выходе имеет две фазы по 127 В (межфазное напряжение 220 В), а не четкие фазу и нейтраль. Установка стабилизатора это не исправит, так как он продублирует выходной сигнал с генератора. Поэтому потребуется либо обеспечить заземление одного из выводов генератора, если это им предусмотрено, либо дополнительно приобрести гальваническую развязку.
В большинстве случаев да. Любой электроприбор, официально поставляющийся в Россию, должен соответствовать ГОСТу, который требует 230 В с максимальным диапазоном отклонений ±10%, куда входит и значение 220 В.
Все официально ввезённое в Россию оборудование должно либо вписываться в эти рамки, либо должны быть указаны его требования к максимальным отклонениям напряжения.
Как правило, требования по значению входного напряжения для газовых котлов должны соответствовать ГОСТу 29322-2014 «Напряжения стандартные», в котором указано, что напряжение должно быть равно 230 В ±10%, то есть находится в диапазоне 207-253 В. Так как инверторные стабилизаторы имеют высокую точность коррекции напряжения (не более 2%), то для данной нагрузки можно использовать модель с выходным напряжением как 220 В, так и 230 В. В любом случае значение напряжения будет внутри диапазона, допустимого ГОСТом.
Будет в том случае, если выходной диапазон частоты генератора находится в пределах допустимого диапазона входной частоты стабилизатора (43-57 Гц).
Кроме того, для газовых котлов крайне важно наличие фазы 220 В/230 В и нейтрали. Генератор на выходе имеет две фазы по 127 В (межфазное напряжение 220 В), а не четкие фазу и нейтраль. Установка стабилизатора это не исправит, так как он продублирует выходной сигнал с генератора. Поэтому потребуется либо обеспечить заземление одного из выводов генератора, если это им предусмотрено, либо дополнительно приобрести гальваническую развязку.
Несмотря на свою небольшую потребляемую мощность, некоторые модели циркуляционных насосов имеют пусковые токи, при которых их мощность на некоторое время увеличивается в 2-4 раза. В связи с этим стабилизатор напряжения должен иметь запас мощности, учитывающий данную специфику работы насоса.
Да, так как диапазон допустимого входного напряжения инверторного холодильника уже, чем у инверторного стабилизатора. В некоторых случаях холодильник (даже инверторный) от очень низкого/высокого напряжения просто не включится, тогда как инверторный стабилизатор решит эту проблему.
О том, как правильно выбрать стабилизатор напряжения для холодильника, можно узнать в данной статье.
Пройдёт. Но для этого либо только освещение, либо освещение и сварочный аппарат должны быть подключены к инверторному стабилизатору напряжения. Если к нему подключить только сварочный аппарат, то мигание ламп останется. Это произойдет потому, что стабилизатор также является потребителем, и он будет потреблять необходимую мощность при каждом включении сварочного аппарата.
Инверторные стабилизаторы напряжения выполнены по технологии двойного преобразования энергии. Во время их работы нестабильное переменное сетевое напряжение выпрямляется в постоянное, буферизируется в емкости, а далее инвертором заново формируется переменное напряжение с чистым синусом и точным значением. Таким образом, после подключения к инверторному стабилизатору освещения просадки напряжения на входе стабилизатора, вызванные сваркой, будут компенсироваться за счет энергии, запасённой в емкости стабилизатора. Лампы мигать перестанут.
Можно. Главное, чтобы сварочный аппарат при пиковом потреблении электроэнергии не превышал номинальную выходную мощность стабилизатора.
Важно также иметь в виду, что при напряжении питания ниже 165 В стабилизатор несколько снижает выходную мощность, с графиком зависимости выходной мощности от входного напряжения можно ознакомиться в руководстве по эксплуатации.
Данная нагрузка имеет в своем составе электромоторы, которые при запуске вырабатывают пусковые токи, увеличивающие её потребляемую мощность в несколько раз.
Для корректной работы с таким типом нагрузки инверторный стабилизатор должен иметь выходную мощность, превышающую потребляемую мощность подключенного оборудования с учетом его пускового тока. В противном случае у него будет возникать перегрузка.
Поможет. Этой проблеме и её решению посвящена отдельная статья на нашем сайте – Не работает ИБП от генератора? Есть решение.
Отметим также, что при подборе стабилизатора необходимо учитывать КПД установленного у Вас ИБП. Например, если фактическая нагрузка 3000 Вт, то ее требуется поделить на КПД ИБП. Например, если КПД = 85%, то 3 000 В/0,85 = 3 529 Вт. То есть ИБП потребляет из розетки 3 529 Вт, 529 Вт тратит на внутренние нужды, а 3000 Вт выдает на выходе нагрузке. Также необходимо учесть потребляемую мощность ЗУ ИБП, так как его потребление в 529 Вт не входит. ЗУ, как правило, подключено параллельно функционалу ИБП и имеет свою мощность потребления.
Выше описан пример, фактический КПД сильно меняется от уровня нагрузки на ИБП, точную информацию Вам подскажет производитель.
На этот вопрос сложно ответить однозначно. На практике мы встречались со случаями как корректной, так и некорректной работы такой связки.
Наиболее целесообразно устанавливать инверторный стабилизатор перед ИБП. Это обеспечит два несомненных преимущества:
- В случае использования линейно-интерактивных ИБП и ИБП off-line типа, при нормальном режиме работы ИБП нагрузка получит чистое синусоидальное питание от стабилизатора.
- Так как стабилизатор работает в диапазоне от 90 до 310 В, а у ИБП этот диапазон гораздо уже, то применение стабилизатора позволит значительно снизить количество переходов ИБП на работу от аккумуляторных батарей, сохраняя ресурс их работы.
Стабилизатор напряжения сможет решить проблему мерцания диодных светильников только в том случае, если это вызвано скачками и просадками сетевого напряжения. Чтобы это определить, можно с помощью мультиметра измерить входной сигнал в розетке во время некорректной работы светильников.
Стабилизатор напряжения влияет только на подключенную к нему нагрузку, обеспечивая её качественным питанием. Если лампы работают не от стабилизатора напряжения, то он никак не сможет повлиять на их функционирование. Данная проблема может возникать из-за недостаточной мощности самой электросети. При работе подключенных к стабилизатору электроприборов увеличивается общая нагрузка на сеть, которая может вызывать просадку напряжения по линии до стабилизатора и, соответственно, снизить яркость неподключенных к нему ламп.
Да, конечно. Преимуществами использования инверторных стабилизаторов с чувствительной техникой такой как аудио- и видеооборудование являются:
- Наличие фильтров сетевых помех, которые убирают искажения в изображении и звуке.
- Выходной сигнал идеальной синусоидальный формы.
- Обеспечение строгого выходного напряжения 220/230 В ±2% (независимо от изменения напряжения на входе), которое позволит защитить оборудование от сгорания блоков питания при скачках напряжения.
- Встроенная защита от импульсных перенапряжений.
Инверторные стабилизаторы напряжения «Штиль» фильтруют помехи в диапазоне:
- 150 кГц - 30 МГц (защита сети);
- до 2,5 кГц (защита нагрузки).
Приборы защищены от собственных помех и от помех сети в соответствии с требованием ГОСТа к бытовым устройствам.
Да. Устройство имеет такой же блок питания, как и стационарный персональный компьютер. Если напряжение выйдет за его рабочий диапазон, то электроника ноутбука может от этого пострадать. Особенно защита потребуется, если напряжение в сети поднимается выше 240 В.
Нагрузка, в составе которой есть тороидальный трансформатор, не издает никаких посторонних звуков при питании от инверторного стабилизатора. Гудение такой нагрузки может быть связано с отсутствием заземления.
Определенного ответа нет, так как у индуктивной нагрузки есть свои пусковые токи, причем они могут достигать огромных значений, хоть и коротким импульсом. От пусковых токов трансформатора есть несколько вариантов защиты:
- применение трансформаторов с пониженной индукцией (в два раза). Меняется тип обмотки, трансформатор просто сам по себе становится очень большим, но пусковые токи снижаются почти до токов холостого хода.
- подключение трансформатора в момент пика волны синусоидального сигнала. Сложная процедура, нужно специальное отслеживающее оборудование.
- использование резистора или терморезистора в первичной обмотке (последовательно). Есть также специальные ограничители пусковых токов трансформаторов, но их принцип построения заключается в подключении того же резистора, в необходимое время (с задержкой).
- использование стабилизатора с огромным запасом мощности или автомата по вводу с характеристикой «D».
Учитывая все вышесказанное, чтобы подобрать стабилизатор, потребуется знать пусковой ток трансформатора, ведь если он имеет какой-либо из описанных способов защиты, значения пускового тока могут существенно отличаться, а если защиты нет, придется выбирать стабилизатор с большим запасом.
Все однофазные инверторные стабилизаторы напряжения «Штиль» могут работать с нагрузкой, имеющей двигатель, в том числе асинхронный. Но, учитывая её большие пусковые токи, потребуется подбирать модель стабилизатора с запасом выходной мощности. Трехфазные модели стабилизаторов напряжения пока не могут работать с таким типом нагрузки, но инженеры ГК «Штиль» в настоящее время работают над решением этой задачи.
Трехфазные двигатели во время остановки или подклинивании (повышенной нагрузки, которая вызывает замедление) дают обратную мощность на стабилизатор, что может навредить ему. Фиксируя данную опасность, встроенная защита отключает стабилизатор. У однофазных двигателей такого нет, так как они имеют иной вид пусковой обмотки.
Кроме того, у трехфазных двигателей пуск протекает практически в режиме короткого замыкания. Справиться с ним можно, только если взять инверторный стабилизатор, который в 7-10 раз мощнее двигателя. Получается, что на трехфазный двигатель, например, мощностью 1500 Вт, надо покупать инверторный стабилизатор с выходной мощностью 15 кВт. А с учетом того, что такой двигатель стоит 7-15 тыс. руб., а инверторный стабилизатор в районе 120 тыс. руб., целесообразность покупки теряет всякий смысл, особенно с учетом того, что более дешёвые трансформаторные трехфазные стабилизаторы будут работать с двигателями без проблем, и запас можно брать меньше.
Однофазные стабилизаторы работают независимо друг от друга и, соответственно, не распределят трехфазную нагрузку равномерно по трем фазам. Кроме того, если один из стабилизаторов отключится или одна из фаз пропадет, то на трехфазную нагрузку будет подано только две фазы. Обе вышеуказанные проблемы негативно скажутся на работе трехфазной техники, имеющей в своем составе электромоторы. Она может сгореть. К трем однофазным стабилизаторам допускается подключать только трехфазные электрические и индукционные плиты, электрические котлы и сауны.
Для защиты всего электрооборудования, подключенного к трехфазному вводному автомату 25 А (5,5 кВт), подойдет:
- трехфазный стабилизатор IS3320RT мощностью 20 кВА/16 кВт. На каждом фазном выводе устройство будет выдавать по 5,3 кВт. Вариант подходит, если присутствует электротехника, для которой пропадание одной из фаз может привести к негативным последствиям;
- три однофазных стабилизатора IS7000 настенного или IS7000RT напольного/стоечного исполнения мощностью 7 кВА/5,5 кВт. Устройства подключаются по одному на фазу, обеспечивая их независимую защиту - пропадание одной из них никак не повлияет на работу других. Вариант подходит в том случае, если нет трехфазных потребителей, которые негативно реагируют на пропадание фазы;
- стабилизатор IS3120RT конфигурации 3 в 1 мощностью 20 кВА/16 кВт. Подключается ко всем трем проводникам, но на выходе выдает одну фазу с выделенной мощностью 16 кВт, равномерно распределяя нагрузку по всем проводникам. Вариант подходит, если есть однофазная нагрузка, у которой потребляемая мощность превышает выделенную мощность фазы.
Для защиты всего электрооборудования, подключенного к однофазному автомату 25 А (5,5 кВт), подойдут инверторные стабилизаторы IS7000 или IS7000RT c выходной мощностью 7 кВА/ 5,5 кВт. Однако следует учитывать следующие нюансы:
- если в сети случаются просадки ниже 165 В, то следует установить модель большей мощности, например, IS8000 на 7,2 кВт;
- если фазу не планируется загружать на 100% (т.е. не требуется, чтобы на фазе было максимальное значение – 5,5 кВт), то можно рассмотреть менее мощную модель (исходя из максимальной мощности постоянно работающей нагрузки), но также с учётом просадки сетевого напряжения.
Поможет только в том случае, если выходные параметры генератора будут соответствовать требованиям стабилизатора и нагрузки. Например, если холодильник не запускается из-за несоответствующей выходной частоты генератора, то стабилизатор проблему не решит, так как он не регулирует данный параметр, а транслирует его на нагрузку в неизменном значении.
Программа Shtyl Device Manager может отслеживать работу около 100 устройств. Однако по умолчанию к ПО допускается подключение только трех приборов. Для дополнительных устройств потребуется запрашивать в службе технической поддержки «Штиль» файлы лицензий на эти единицы техники. Данная услуга оказывается бесплатно.
«Сухие» контакты могут размыкать или замыкать электрическую цепь (параметры настраиваются) при:
- аварии устройства;
- возникновении проблемы в сети (критического изменения частоты или напряжения);
- переходе на байпас;
- переходе на батареи.
При возникновении вышеперечисленных проблем стабилизатор через «сухие» контакты включает или выключает сигнальную лампу, например, на пульте управления диспетчера.
Основными причинами возникновения неисправности в инверторном стабилизаторе напряжения являются:
- залитие внутренних компонентов устройства жидкостью (необходимо размещать устройство вдали от водопроводных труб, батарей, котла);
- импульсные перенапряжения, вызванные наводками от ударов молний вблизи линий электропередач (варистор стабилизатора защищает нагрузку, но может выйти из строя, поэтому перед устройством можно дополнительно установить УЗИП).
Гарантийным случаем является любая поломка стабилизатора напряжения, которая произошла в период гарантийного срока при соблюдении клиентом правил установки, подключения и эксплуатации, обозначенных в руководстве по эксплуатации.
Варистор – это электронный элемент, который установлен между фазным и нулевым проводом во входной цепи стабилизатора напряжения. Он предназначен для защиты от долговременного высокого входного напряжения более 310 В.
При выходе из строя варистора стабилизатора напряжения решение по гарантии принимается после диагностики для каждого случая в индивидуальном порядке.
Гарантийный срок эксплуатации инверторных стабилизаторов напряжения «Штиль» составляет 24 месяца с даты продажи, но не более 36 месяцев с даты изготовления.
Дата продажи стабилизатора указывается в гарантийном талоне, в товарном чеке или накладной. Дата производства проставляется в серийном номере устройства в наклейке на его корпусе. Первые 4 цифры серийного номера – это год и месяц производства стабилизатора.
Стабилизатор напряжения лишается гарантийного обслуживания в случае, если:
- был выполнен его ремонт через сторонние сервисы или самостоятельно, в том числе выполнена неразрешенная замена электронных компонентов внутри устройства;
- нанесены дефекты вследствие: механических повреждений, несоблюдения условий эксплуатации или инсталляции оборудования, стихийных бедствий (молния, пожар, наводнение), попадания внутрь изделия посторонних предметов, жидкостей, насекомых, неправильной вентиляции и прочих причин, находящихся вне контроля продавца и изготовителя;
- он использовался не по назначению;
- сорвана или повреждена гарантийная пломба на корпусе;
- превышен гарантийный срок.
При возникновении сбоев в работе стабилизатора напряжения в период действия гарантии вам необходимо заполнить заявку на гарантийный ремонт на нашем сайте в разделе «Гарантийное обслуживание».
После обработки полученной заявки, специалисты нашего завода оперативно проконсультируют вас о том, как можно решить возникшую проблему и есть ли необходимость в ремонте устройства. В некоторых случаях проблему можно решить удаленно.
Основная особенность гарантийного ремонта наших стабилизаторов заключается в том, что он выполняется обученными специалистами только в сервисном центре ГК «Штиль» в г. Тула.
Если наши специалисты по гарантии на основе заполненной Вами формы в разделе «Гарантийное обслуживание» выдали заключение о необходимости проведения гарантийного ремонта, вам потребуется передать устройство в наш сервисный центр. Существует три способа как это сделать.
- отправить оборудование с необходимыми документами напрямую в сервисный центр ГК «Штиль» в г. Тула (перед отправкой техники необходимо связаться со специалистом по гарантии по телефону +7 (4872) 24-02-83 или почте service@shtyl.ru);
- обратиться в ближайший сервисный центр компании RSS, у которой практически в каждом крупном городе имеется пункт приема (найти адреса центров можно по ссылке);
- обратиться к официальному дилеру, у которого приобреталось изделие (контакты дилерских магазинов можно узнать на нашем сайте в разделе Где купить).
Отправка стабилизатора в гарантийный ремонт любым из указанных способов и возвращение прибора обратно владельцу осуществляется за счёт производителя.
При отправке стабилизатора напряжения в гарантийный ремонт вместе с изделием в сервисный центр передается:
- гарантийный талон на изделие с печатью продавца и проставленной датой покупки;
- заполненная заявка на гарантийный ремонт.
Если вы не можете предоставить гарантийный талон (он утерян, не полностью заполнен или испорчен), то в таком случае срок гарантийной эксплуатации подтверждается:
- товарным или кассовым чеком (для физических лиц);
- товарной накладной с датой покупки (для юридических лиц).
Если же и этих документов нет, то срок действия гарантии определяется датой производства стабилизатора, которая указана в серийном номере (наклейка на корпусе устройства). Первые 4 цифры серийного номера – это год и месяц производства изделия.
Если Вы не согласны с заключением сервисного центра RSS по гарантийному ремонту инверторного стабилизатора напряжения «Штиль», то Вы можете получить ответ непосредственно от производителя, отправив ему прибор на дополнительную диагностику.
При возникновении такой потребности необходимо обратиться в сервисный центр завода-изготовителя «Штиль» по телефону 8 (804) 333-65-64 или электронной почте service@shtyl.ru. Отправка изделия выполняется за счёт производителя.
Если нет возможности предоставить документы, подтверждающие гарантию (они утеряны или испорчены), то в таком случае срок гарантийной эксплуатации отсчитывается от даты производства, которая указана в серийном номере устройства (наклейка на корпусе стабилизатора – первые 4 цифры).
Обычно гарантийный ремонт стабилизатора напряжения занимает не более 14 календарных дней.
Отличий обычно не бывает. Но такое возможно, например, если стабилизатор напряжения был произведен в конце декабря, а упакован в начале января следующего года после нерабочих праздничных дней. В любом случае это несоответствие ни на что не повлияет.
Гарантийный срок на инверторные стабилизаторы «Штиль» составляет 24 месяца со дня продажи (указывается в гарантийном талоне, в товарном чеке или накладной), но не более 36 месяцев от даты производства (указывается на «шильдике» прибора).
Нет. Такой способ монтажа допускается и не повлияет на гарантийные обязательства.
Это разновидность бесперебойников, которые функционируют на основе технологии двойного преобразования энергии. Она заключается в следующем: поступающее на его вход переменное сетевое напряжение преобразуется выпрямителем в постоянное, а затем с помощью инвертора снова в переменное. Основными преимуществами онлайн ИБП являются:
- нулевое время переключения нагрузки из нормального режима в автономный и обратно;
- стабилизация напряжения в широком диапазоне (90-295 В) без перехода на АБ;
- идеальное синусоидальное выходное напряжение высокой точности (±2%) в любых режимах работы.
Более подробно о том, что такое онлайн ИБП с двойным преобразованием, можно узнать в данной статье.
Да. Российский производитель систем электропитания «Штиль» выпускает ИБП переменного тока топологии онлайн, принцип работы которых базируется на технологии двойного преобразования электроэнергии, за счет чего ИБП не только обеспечивает автономную работу нагрузки, но и защищает её от перепадов напряжения в широком диапазоне (90-295 В) без перехода на работу от батарей.
Буквы SL означают, что в устройстве предустановлены внутренние аккумуляторные батареи (их количество и ёмкость могут быть разными в зависимости от модели), а также есть возможность подключения внешних АБ. По их ёмкости есть ограничения, так как у большинства моделей ток встроенного ЗУ составляет 1 А. Например, модели:
- STR300SL-27 и STR500SL-18 напольного/стоечного исполнения имеют встроенное ЗУ с током 3 и 5 А;
- ST1106SL и ST1110SL напольного исполнения обладают ЗУ, у которого ток заряда можно настроить в диапазоне 1-4 А с шагом 0,5 А.
Подробную информацию по каждой модели можно узнать в его карточке на вкладке Автономная работа.
Буква L означает, что в устройстве не установлены встроенные аккумуляторы, но есть возможность подключения внешних АБ различной ёмкости. Для этого такие источники питания обладают встроенным ЗУ с более высоким током заряда по сравнению с источниками питания со встроенными аккумуляторами. Время автономной работы ИБП от внешних аккумуляторов может составлять более 10 часов при 80% нагрузке.
ИБП имеют нулевое время переключения на модуль или шкаф внешнего байпаса, так как при взаимодействии с источником питания у них не может быть разрыва в электропитании. Это обусловлено тем, что модули внешнего байпаса подают и отключают линию питания сети параллельно с ИБП.
ИБП должен обеспечить работу нагрузки:
- в течение времени, которого хватит для корректного завершения её работы (обычно хватает от 5 до 10 минут). Применяются модели со встроенными аккумуляторами;
- на период блэкаута, который может длиться от нескольких минут до нескольких часов (оптимальное время до 6 ч). Требуются модели с внешними аккумуляторами большой емкости, которые позволяют автономно питать нагрузку длительное время.
Функционирование встроенного зарядного устройства и, соответственно, подзарядка аккумуляторов ИБП «Штиль» осуществляется постоянно в режимах работы «Онлайн», «Байпас» и «ECO», когда на входе источника питания присутствует сетевое напряжение в диапазоне 90-310 В.
Прерывание электроснабжения является наименее распространённым нарушением электропитания. Наибольший процент нарушений приходится на такие проблемы, как повышенное или пониженное напряжение.
Поэтому в местах с редкими прерываниями питания совсем не исключены проблемы с качеством напряжения. В этих случаях вместо ИБП достаточно будет установить инверторный стабилизатор напряжения.
Также необходимо отметить, что ИБП топологии онлайн также имеют дополнительный функционал стабилизации входного напряжения. Но в ситуациях с некачественным входным напряжением, крайне редкими его прерываниями и отсутствием критичной нагрузки их применение будет избыточным. Можно обойтись стабилизатором напряжения.
Моноблочный ИБП – это источник бесперебойного питания определенной мощности. Дальнейшее увеличение мощности такого ИБП возможно только посредством создания параллельной системы из моноблочных ИБП.
Модульный ИБП – это источник бесперебойного питания наращиваемой (масштабируемой) мощности. Увеличение мощности ИБП происходит за счёт добавление силовых модулей в шкаф ИБП. Максимальная наращиваемая мощность задается изначально выбранным шкафом модульного ИБП.
На нашем сайте представлена широкая линейка шкафных трехфазных модульных ИБП.
Для повышения надежности системы электропитания, построенной на основе ИБП, применяют технологию резервирования, предусмотрены следующие уровни резервирования:
- N+x (частный случай – N+1). Этому уровню соответствует схема, при которой выход из строя x шт. ИБП не приводит к потере нагрузки. Используется при однолучевой схеме электропитания нагрузки.
- 2N. Этому уровню соответствует схема, при которой выход из строя любой из двух независимых систем ИБП не приводит к потере нагрузки. Используется исключительно при двухлучевой схеме электропитания нагрузки.
- 2N+1 – высший уровень резервирования, схема используется исключительно при двухлучевой схеме электропитания нагрузки.
- N – соответствует схеме, не имеющей резервирования, выход из строя одиночного ИБП приводит к потере нагрузки.
Входной корректор коэффициента мощности в ИБП позволяет уменьшить реактивную составляющую потребляемой мощности, а именно среднеквадратическое значение потребляемого тока, что в свою очередь сокращает нагрузку на входную сеть.
EPO (англ. Emergency Power Off) – функция аварийного выключения питания, которая останавливает работу выпрямителя, инвертора и устройства автоматического перехода на электронный байпас. Таким образом, при активации данной функции нагрузка полностью выключается. Данная функция активируется только в случае форс-мажорных обстоятельств, таких как: пожар, затопление, поражение человека электрическим током.
Если в штатном режиме превышена перегрузочная способность инвертора ИБП или, если инвертор по какой-то причине выходит из строя, то происходит автоматическое переключение нагрузки с инвертора на сеть переменного напряжения (переход на цепь байпаса).
Изолированная «нейтраль» в системе электропитания подразумевает отсутствие соединения «нейтрали» и заземления. Во всех моделях онлайн ИБП «нейтраль» является изолированной.
В моделях онлайн ИБП «Штиль» с выходной мощностью 2 и 3 кВА применена изолированная нейтраль. В ИБП «Штиль» с выходной мощность 0,25-1 и 6-10 кВА нейтраль является сквозной.
Монтажный комплект служит для дополнительной горизонтальной поддержки установленного электрооборудования. Его выдвижные рельсы обеспечивают крепление ИБП на разную глубину стоек или телекоммуникационных шкафов.
Параллельное подключение ИБП необходимо для увеличения мощности системы автономного электроснабжения, а также создания резервируемых конфигураций повышенной надежности по схеме «N+...» (если один ИБП выйдет из строя, другой блок безразрывно продолжит выполнять электропитание подключенной нагрузки).
Для работы трехфазных ИБП в параллели требуется плата параллельной работы (устанавливается в каждый ИБП) и шкаф внешнего байпаса (один для всех блоков).
Нет. Системы резервирования N+1, 2N, 2(N+1), 3/2N или 4/3N из однофазных ИБП «Штиль» создавать нельзя, так как данные устройства не имеют плат параллельной работы.
Розетки С13 рассчитаны на 10 А или 2-2,2 кВт. При этом такая мощность может быть только на одной розетке или распределяться на все имеющиеся разъемы С13 (их может быть 3 или 8, в зависимости от модели ИБП).
Болт заземления необходим для соединения ИБП с внешним контуром заземления (поступающим не от трансформатора), если во внутренней сети и, соответственно, если его нет в электросети.
Во всех моделях ИБП «Штиль» установлен болт заземления М4. Важно отметить, что при подключении заземляющего провода его сечение должно быть одинаковым с сечением питающего провода (при условии, что оно не превышает 16 мм²).
ИБП «Штиль» могут работать от солнечных батарей через инвертор, если он подает на источник питания напряжение синусоидальной формы.
ИБП ST1106SL и ST1110SL за счет встроенных аккумуляторов могут обеспечить следующее время автономной работы нагрузки:
- ST1106SL при 70% загрузке в течение 8 мин, при загрузке 50% – 12 мин.
- ST1110SL при 70% загрузке в течение 2 мин, при загрузке 50% – 7 мин.
Обратите внимание!
Для увеличения времени автономной работы к данным ИБП можно подключать внешние аккумуляторные решения.
Причин этому несколько:
- расчет расхода электроэнергии и её оплата выполняется в Вт;
- на этикетках оборудования в основном указывается потребляемая мощность только в Вт;
- электроприборы в настоящее время обладают коррекцией коэффициента мощности (то есть Вт практически равны ВА, разница составляет не более 10-15%).
При выборе ИБП для котла необходимо особо обратить внимание на следующие его параметры: топология (off-line, оn-line или line-interactivе), фазность, выходная мощность, время работы от батарей и их размещение, способ установки. Автоматические системы управления отопительных систем особо чувствительны к изменениям параметров входного напряжения. Только ИБП on-line типа, гарантирующие постоянное идеальное синусоидальное напряжение на выходе, способны обеспечить оптимальную работу электрической отопительной системы, в том числе длительное время автономной работы от АБ. Более подробно о том, как верно подобрать ИБП для котла, можно узнать в данной статье.
Сначала необходимо определить мощность Вашего компьютера с учетом подключенного монитора. Для этого необходимо определить мощность блока питания Вашего ПК и добавить мощность, указанную на мониторе.
Наиболее распространёнными значениями данных параметров являются:
- мощность монитора 24” – 50 Вт;
- мощность офисного ПК – 350 - 450 Вт;
- мощность игрового ПК – 600 - 900 Вт.
Далее необходимо определить время, требуемое для корректного завершения работы ПК. Как правило, достаточно 5-7 минут. В зависимости от полученных данных (суммарной мощности нагрузки и требуемого времени автономной работы), выбирается конкретная модель ИБП и применяемые аккумуляторные батареи. Точный подбор оптимального решения Вам помогут сделать менеджеры нашего отдела продаж или наших партнеров в вашем регионе.
Модели ИБП «Штиль» для котлов (серии SW и ST с выходной мощностью от 250 ВА до 1 кВА) имеют сквозную нейтраль и прекрасно работают с фазозависимыми котлами.
Обратите внимание!
Если после подключения к ИБП «Штиль» газовый котел не запускается, необходимо просто перевернуть вилку котла в розетке ИБП.
При первоначальном определении мощности ИБП необходимо руководствоваться не только текущим значением потребляемой мощности, требуемым уровнем резервирования, но и учитывать возможное увеличение мощности в будущем.
Наиболее просто данный вопрос решается при приобретении модульных трехфазных серии SM, которые позволяют за счёт подключения дополнительных модулей легко реализовывать как схемы с резервированием N+x, так и осуществлять увеличение мощности в рамках одного шкафа ИБП. Естественно на этапе проектирования это необходимо учесть в подводимой кабельной инфраструктуре. Данное решение, являясь более затратным на первоначальном этапе, становится самым оптимальным как технически, так и экономически на последующих этапах.
Вторым возможным решением по увеличению мощности системы ИБП является создание параллельной системы из моноблочных шкафных ИБП, например, трехфазных серии ST. Оно также требует учитывать подводимую кабельную инфраструктуру и заранее резервировать место установки для дополнительных блоков ИБП и соответствующих батарейных модулей (шкафов).
При работе от аккумуляторных батарей ИБП издает предупредительные звуковые и световые сигналы. Если в ИБП дополнительно установлена карта мониторинга, то также будет доступна отправка информационных сообщений о статусе ИБП и электросети.
Нулевое время переключение онлайн ИБП в автономный режим (т. е. на работу от аккумуляторных батарей) достигается благодаря непосредственному подключению аккумуляторных батарей к внутренней шине постоянного тока. Аккумуляторная батарея может подключаться как напрямую, так и через дополнительный DC/DC преобразователь. Переключение на работу от АКБ происходит без задержек и переходных процессов.
ИБП при переходе в автономный режим работы начинает издавать сигнал с частотой 1 раз в секунду. Чтобы остановить этот сигнал, необходимо просмотреть журнал ошибок (в нём будут ошибки низкого уровня напряжения, отсутствия напряжения на входе и на байпасе). Далее, когда остается 20% от заряда батарей, частота звукового оповещения увеличится до 1 раза в 0,5 с. Как правило, пользователь не смотрит в журнал ошибок, и ИБП продолжает издавать звуковые сигналы до того, пока не появится сеть или полностью не разрядятся батареи.
Ко времени разряда батарей сигнал не привязан, но это время можно легко рассчитать. Например, если батареи по мощности нагрузки рассчитаны на 10 мин автономной работы, то получается: 10 мин/ 5 = 2 мин, т.е. за 2 минуты ИБП начнет «пищать» чаще, указывая на то, что осталось 20% от заряда батарей.
В трехфазных ИБП «Штиль» ток заряда встроенного зарядного устройства можно изменить на заводе-изготовителе в процессе предпродажной подготовки изделий либо во время проведения шефмонтажных работ специалистами завода.
Минимальное линейное напряжение при полной нагрузке – 175 В, фазное – 304 В. Верхний порог напряжения вне зависимости от нагрузки: линейное – 276 В, фазное – 478 В. Разница между напряжениями фаз особого значения не имеет.
Да. Все источники бесперебойного питания бренда «Штиль» без аккумуляторных батарей будут подавать на нагрузку качественное напряжение с идеальным синусом. Однако это возможно, если сетевое напряжение и его частота будут соответствовать требованиям устройства:
- предельный диапазон входного напряжения – 90-295 В (для моделей 1-3 кВА) или 90-310 В (для моделей 6-10 кВА);
- входная частота в диапазоне – 45-65 Гц (для моделей 1-3 кВА) или 43-57 Гц (для моделей 6-10 кВА).
В основном в ИБП используются необслуживаемые герметизированные свинцово-кислотные аккумуляторные батареи с клапанным регулированием VRLA (англ. Valve Regulated Lead-Acid battery) на основе технологии AGM (англ. Absorbent Glass Mat). Они выпускаются в стандартизированных корпусах и предназначены для применения в основном в ИБП. В отдельных случаях могут использоваться аккумуляторы на основе лития, но они пока имеют высокую стоимость и требуют изменения конструкции зарядного устройства ИБП.
Можно. К онлайн ИБП «Штиль» допускается подключение тяговых свинцово-кислотных аккумуляторов с жидким, гелевым (GEL) или абсорбированным (AGM) электролитом с напряжением 12 вольт. В интернет-магазине «Штиль» представлены аккумуляторные батареи с технологией AGM ёмкостью от 33 до 150 Ач.
Нет, так как для литий-ионных батарей требуется гораздо меньшее напряжение, чем предусмотрено в ИБП «Штиль». У данных аккумуляторов другой принцип заряда по сравнению со свинцово-кислотными батареями. При заряде данных аккумуляторов от источника питания может произойти их возгорание.
ИБП «Штиль» не рассчитаны на работу от стартерных типов аккумуляторов. Для корректной работы мы рекомендуем к нашим ИБП в качестве внешних батарей подключать герметизированные свинцово-кислотные аккумуляторы с технологией AGM. По производителям таких батарей ограничений нет, с полным перечнем предлагаемых нами моделей свинцово-кислотных аккумуляторов с технологией AGM можно ознакомиться по ссылке.
Также советуем ознакомиться с нашими рекомендациями по установке и подключению внешних батарей, которые представлены в данной статье.
Суммарная ёмкость аккумуляторных батарей определяется требованиями ко времени автономной работы. Количество последовательно соединенных аккумуляторов выбирается согласно требованиям производителя ИБП к номинальному напряжению на шине постоянного тока. Рекомендуется соединять не более 4-6 параллельных цепочек (групп) аккумуляторов. При большем количестве из-за разброса значений внутреннего сопротивления аккумуляторов возрастает неравномерность зарядного тока в группах, что ведет к повышенному износу и сокращению заявленного производителем срока службы.
Да. Производители аккумуляторов определяют значение тока максимального заряда аккумуляторов в 5-30% от значения их емкости. Для аккумулятора 9 Ач максимальный ток заряда будет составлять 3 А.
Не более 30% от суммарной ёмкости подключенных аккумуляторов, но при условии наличия комнатной температуры и вентиляции (отведения тепла). Если ток заряда превысит данный показатель, АБ могут выйти на терморазгон и вздуться. Например, при последовательном подключении трех аккумуляторов 100 Ач (одна группа) к ИБП SW1000L ток заряда должен быть не более 30 А, при подключении двух групп аккумуляторов 100 Ач с суммарной емкостью 200 Ач – не более 60 А.
Обратите внимание! В трёхфазных ИБП с большим количеством аккумуляторов протекают более мощные токи заряда. Поэтому при ёмкости аккумуляторов более 100 Ач лучше применять минимально возможный ток заряда. Иначе АБ будут сосредотачивать тепло внутри своего корпуса и сильно нагревать друг друга.
Если ток зарядного устройства ИБП значительно превышает значение, которое требуется для заряда аккумулятора, то батарея будет постоянно перегреваться, что значительно сократит срок её службы.
Подключение возможно, но в линейке аксессуаров для настенных ИБП серии «SW» нет таких решений. Если для автономного электропитания требуются аккумуляторы именно на 9 Ач, то лучше выбрать модель SW1000SL со встроенными батареями соответствующей ёмкости.
Герметизированные батареи крайне чувствительны к величине зарядного тока, оптимальное значение которого зависит от температуры окружающей среды. Технология температурной компенсации позволяет автоматически корректировать режим заряда батарей в соответствии с изменениями внешних условий и тем самым продлить жизненный цикл аккумуляторов в несколько раз.
Интеллектуальный алгоритм предполагает, что встроенное ЗУ источника питания сначала осуществляется заряд аккумуляторов в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением), то есть по мере повышения уровня заряда аккумуляторов ток ЗУ будет снижаться.
EOD (англ. End Of Discharge) – это конечная точка или глубина разряда аккумуляторных батарей ИБП, т. е. та величина напряжения, до уровня которой батарея можно разрядить без ущерба для её конструкции. Эта величина зависит от продолжительности разряда. Так, для 2 В аккумуляторной ячейки, предельно допустимыми значениями глубины разряда являются следующие значения:
Время разряда, ч Конечное напряжение, В до 1 1,60 1-3 1,65 3-5 1,70 5-10 1,75 Разряд ниже этого предела может привести к необратимым процессам и полной потере эксплуатационных качеств аккумуляторной батареи.
Несмотря на то, что герметичные батареи называют необслуживаемыми, этот термин относится лишь к тому, что в них не требуется обновлять электролит, но в целом они требуют регулярного обслуживания, которое должно производится квалифицированным персоналом.
Правильное обслуживание и своевременная замена аккумуляторных батарей имеют большое значение для надежного функционирования ИБП. Периодические профилактические работы не только продлевают срок службы цепочек батарей за счет предотвращения ослабленных соединений и коррозии, но и помогают выявить неисправные батареи до их полного выхода из строя.
Средний заявленный производителем срок службы аккумуляторных батарей составляет от 5 до 10 лет. Определение срока службы батареи – сложная задача, но можно выделить три основных фактора, влияющих на него:
- Окружающая температура. Номинальная емкость батарей нормируется при температуре 25°C, любые отклонения температуры от этого значения могут повлиять на производительность и снизить срок службы. На каждые 8.3°C превышения среднегодовой температуры выше 25°C срок службы батарей уменьшается на 50%.
- Химические свойства. Батареи ИБП являются электрохимическими устройствами, характеристики хранения энергии которых медленно снижаются с течением времени. Даже если соблюдаются все рекомендации по хранению, обслуживанию и эксплуатации, батареи все равно потребуют замены через определенное время.
- Цикличность. После того как ИБП работает от батарей во время отключения сети, батареи перезаряжаются для следующего использования, которое называется циклом разряда. При установке батарея имеет емкость в 100% от номинала, но каждый разряд и перезаряд немного снижает емкость. Когда химический ресурс батареи истощается, ячейки выходят из строя, и батарея нуждается в замене.
С момента выпуска аккумуляторов до момента продажи ИБП проходит не более трёх месяцев.
Нет, нельзя. Химические процессы в новой аккумуляторной батарее будут отличаться от химических процессов в остальных, что может привести к быстрому выходу из строя не только новой, но и имеющихся батарей.
Для размещения аккумуляторных батарей большой ёмкости мы предлагаем батарейные стеллажи закрытого типа для однофазных ИБП, а также батарейные шкафы и модульные батарейные стеллажи как открытого, так и закрытого типов для трехфазных ИБП. Они могут поставляться со встроенным модулем защиты аккумуляторных батарей.
Самостоятельная замена аккумуляторных батарей пользователем допускается только в моделях серии STR и батарейных модулях серии BMRT.
В ИБП серии STR используются батарейные блоки со встроенными аккумуляторами 12 В ёмкостью 5 или 9 Ач (в зависимости от модели). В случае замены блок необходимо отсоединить от устройства и извлечь его из внутреннего слота. В данных моделях есть функция «горячей» замены, позволяющая осуществлять замену блока, не отключая бесперебойник от сети и не обесточивая нагрузку.
В остальных моделях ИБП «Штиль» с внутренними АБ замена аккумуляторов может осуществляться только квалифицированным персоналом сервисного центра.
Батарейные модули представляют собой закрытые металлические боксы, которые сразу готовы к работе при их подключении к ИБП, так как в них уже установлены аккумуляторные батареи определенной емкости, защитное устройство, кабели и перемычки. Батарейные стеллажи не имеют какого-либо предустановленного оборудования и предназначены для самостоятельного размещения аккумуляторов различной емкости.
Телекоммуникационный шкаф для установки ИБП и батарейных модулей подбирается исходя из суммарной высоты в юнитах (U) всех устанавливаемых в него устройств. Например, для ИБП SR1106L высотой 2U и шести батарейных модулей BMR-192-09-C высотой по 4U каждый подойдет телекоммуникационный шкаф TC-2701-01D1 высотой 27U.
В основном для ИБП «Штиль» выполняется последовательное подключение аккумуляторных батарей. Если требуется параллельное подключение, необходимо обратиться за консультацией в службу технической поддержки.

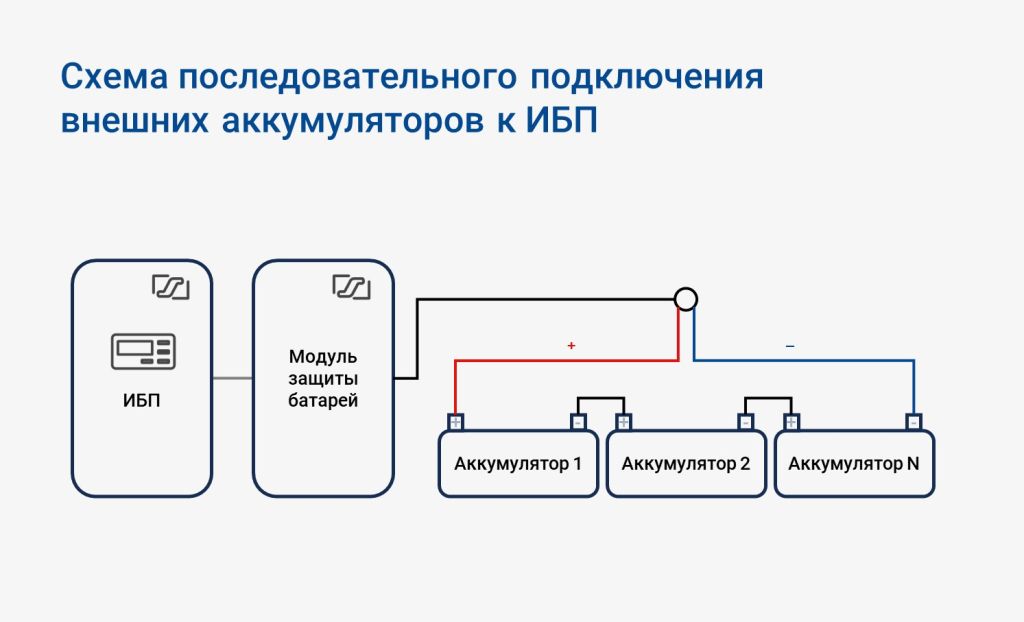

Схема последовательного подключения внешних аккумуляторов к ИБП выглядит следующим образом:
Обратите внимание!
При подключении внешних аккумуляторов к ИБП необходимо установить модуль защиты батарей или автоматический выключатель постоянного тока.

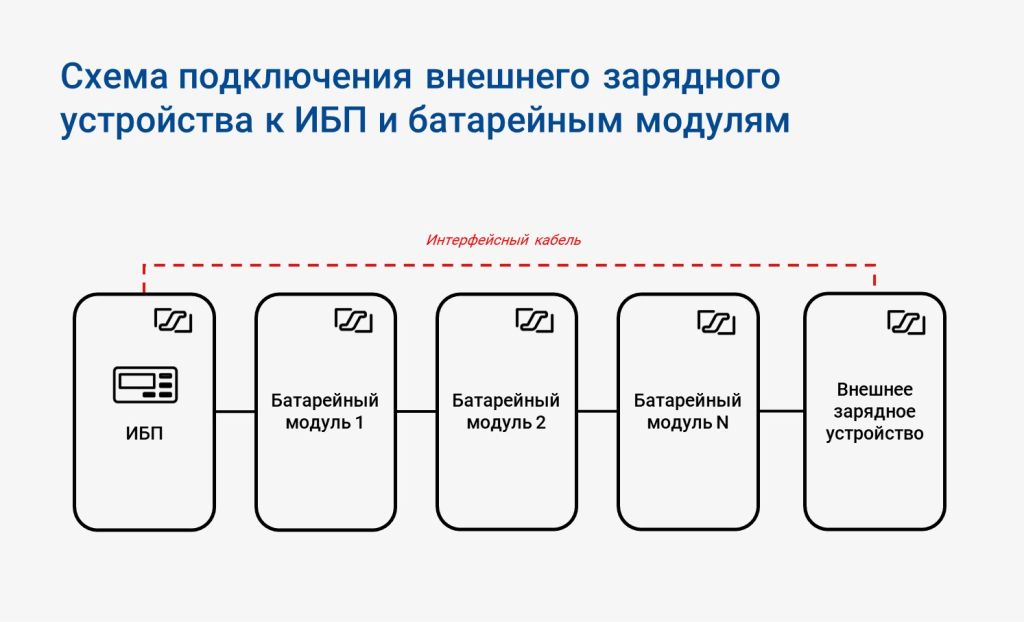

Внешнее зарядное устройство необходимо подключать к последнему в цепи батарейному модулю для более равномерного распределения тока заряда по всем аккумуляторам в модулях. Схема подключения приведена ниже.
Обратите внимание!
Для синхронизации работы зарядное устройство также необходимо подсоединить к ИБП интерфейсным кабелем. Это позволит корректно выполнять тестирование состояния аккумуляторов.
Модуль защиты батарей обеспечивает безопасное подключение аккумуляторных батарей к ИБП и защищает их от токов короткого замыкания.
Ознакомиться с модельным рядом модулей защиты батарей «Штиль» можно по ссылке.
При последовательном подключении аккумуляторов ИБП их напряжение суммируется, а ёмкость остается равной ёмкости одной батареи из цепи.
Внешние аккумуляторы должны соединяться между собой и присоединяться к ИБП кабелем с сечением не менее 6 мм².
Обратите внимание! При подключении внешних аккумуляторов к ИБП необходимо установить модуль защиты батарей или автоматический выключатель постоянного тока.
Да, но это требуется лишь для того, что ИБП корректно отображал время автономной работы. На другие параметры, например, ток зарядки, это никак не влияет. Поскольку при последовательном подключении АБ их емкость не увеличивается, а увеличивается лишь напряжение, в настройках необходимо устанавливать ёмкость одной батареи.
Техническая возможность есть, но это делать не рекомендуется. ИБП STR-SL оснащены встроенным зарядным устройством с током 1 А. Энергии может не хватить для зарядки внешних аккумуляторов. Подключение внешних батарейных модулей допускается в моделях STR300SL-27 и STR500SL-18 с током зарядного устройства 3 и 5 А.
Подключение возможно, но из-за низкого тока заряда встроенного ЗУ ИБП серии STR-SL (1 А) батарейный модуль BMRT будет заряжаться не менее 1,5-2 суток. Модули допускается подключать к моделям STR300SL-27 и STR500SL-18, так как у них ток заряда встроенного ЗУ составляет 3 и 5 А.
Модели ИБП 1-3 кВА серии SL оснащены встроенными батареями (9 Ач) и встроенным зарядным устройством (ток 1 А). Они предназначены для обеспечения автономной работы подключенных электроприборов в течение непродолжительного времени (5 минут при 100% нагрузке). Для обеспечения более длительного времени автономной работы за счёт подключения внешних батарей, необходимо использовать модели ИБП 1-3 кВА серии L с большим током встроенного зарядного устройства. Если по каким-то причинам требуется подключить внешние батареи именно к моделям серии SL, то максимальная их ёмкость не должна превосходить 18 Ач. В списке ниже представлен перечень совместимых с моделями ИБП 0,5-3 кВА серии SL батарейных модулей с ёмкость предустановленных батарей, не превышающей 18 Ач:
- SW500SL – батарейный модуль BM-24-18;
- SW1000SL – батарейный модуль BM-36-18;
- STR1101SL – батарейный модуль BMRT-36-18;
- STR1102SL и STR1103SL – батарейный модуль BMRT-72-18;
- ST1101SL – батарейный модуль BMT-36-18;
- ST1102SL – батарейный модуль BMT-72-18;
- ST1103SL – батарейный модуль BMT-96-18;
- SR1101SL – батарейный модуль BMR-36-09, BMR-36-18.
Для ИБП серии SW-SL могут быть использованы следующие варианты внешних аккумуляторных решений:
- SW500SL – батарейный модуль BM-24-18;
- SW1000SL – батарейный модуль BM-36-18.
Внимание!
Внешние аккумуляторы можно подключить не ко всем моделям ИБП серии SW-SL. Работа с внешними батареями не поддерживается в модели SW300SL.Из-за того, что у ИБП серии SW-SL встроенное зарядное устройство имеет ток 1 А, заряд внешних аккумуляторов будет выполняться двое суток и более, что может грозить им постоянным недозарядом и, соответственно, снижением ёмкости.
Для ИБП серии STR-SL могут быть использованы следующие варианты внешних аккумуляторных решений:
- STR300SL-27 – батарейный модуль BMRT-12-27 (до 1 шт.);
- STR500SL-18 – батарейный модуль BMRT-24-18 (до 4 шт.);
- STR1101SL – батарейный модуль BMRT-36-18;
- STR1102SL и STR1103SL – батарейный модуль BMRT-72-18.
Внимание!
Внешние аккумуляторы можно подключить не ко всем моделям ИБП серии STR-SL. Работа с внешними батареями не поддерживается в моделях STR300SL и STR500SL.Из-за того, что встроенное зарядное устройство у ИБП серии STR-SL (кроме STR300SL-27 и STR500SL-18) имеет ток 1 А, заряд внешних аккумуляторов будет выполняться двое суток и более, что может грозить им постоянным недозарядом и, соответственно, снижением ёмкости.
Для ИБП серии ST-SL могут быть использованы следующие варианты внешних аккумуляторных решений:
- ST1101SL – батарейные модули BMT-36-09, BMT-36-18;
- ST1102SL – батарейные модули BMT-72-09, BMT-72-18;
- ST1103SL – батарейные модули BMT-96-09, BMT-96-18.
Внимание!
Из-за того, что встроенное зарядное устройство у ИБП серии ST-SL с выходной мощностью 1-3 кВА имеет ток 1 А, заряд внешних аккумуляторов будет выполняться двое суток и более, что может грозить им постоянным недозарядом и, соответственно, снижением ёмкости.
Батарейный модуль BMR-36-09 или BMR-36-18.
Внимание!
Из-за того, что встроенное зарядное устройство у ИБП SR1101SL имеет ток 1 А, заряд внешних аккумуляторов будет выполняться двое суток и более, что может грозить им постоянным недозарядом и, соответственно, снижением ёмкости.
Можно. Главное, чтобы при подключении внешних аккумуляторов к ИБП серии SL использовались батареи аналогичной емкости, что и встроенные батареи. Иначе из-за неравномерного распределения заряда и разряда срок их службы значительно сократится.
Рекомендуемая максимальная емкость внешних АБ составляет 100 Ач. Такой ёмкостной предел связан с мощностью встроенного зарядного устройства (ток 5 А).
Рекомендуемая максимальная емкость внешних аккумуляторов составляет 200 Ач. Такое ограничение вызвано мощностью внутреннего зарядного устройства (ток 10 А).
До 3 шт. батарейных модулей BMR-96-18, которые обеспечат 1 ч автономной работы при 80% загрузке ИБП SR1103TL. Если требуется большее время автономной работы, то его можно обеспечить за счёт подключения фронттерминальных батарей. Это потребует подключения дополнительного внешнего зарядного устройства и модуля защиты батарей.
Внешние батареи для ИБП «Штиль» серии SR могут размещаться в специальных батарейных модулях серии BMR или телекоммуникационных шкафах. Если к ИБП подключается батарейный модуль «Штиль» серии BMR, то в комплекте его поставки уже есть необходимый кабель и докупать ничего не потребуется. Если же ИБП приобретается без батарейного модуля или для размещения батарей выбран телекоммуникационный шкаф, то потребуется дополнительно приобрести батарейный кабель (полный модельный ряд совместимых кабелей представлен на вкладке Аксессуары в карточке ИБП).
Чтобы не было падения напряжения при подключении аккумуляторов к ИБП на большом расстоянии (до 10 м), потребуется кабель с сечением 10 мм².
Для надёжного соединения крепежных болтов аккумулятора с перемычками батарейного кабеля необходимо воспользоваться шайбами от данных болтов.
Да. В зависимости от модели ИБП допускается параллельное подключение сразу нескольких батарейных модулей. Чтобы это выполнить, необходимо соединять каждый модуль друг за другом. Для организации такого подключения все необходимые провода для организации такого подключения входят в комплект поставки батарейных модулей.
Нет. Так как клеммы Т1/Т2 относятся к типу разъемов FASTON, а разъем Т представляет собой трубчатый коннектор. Для подключения аккумуляторных батарей к ИБП «Штиль» разъемы FASTON не используются.
Нет, так как ИБП имеет сквозную нейтраль. При таком подключении устройства выйдут из строя.
УЗО 30 мА рекомендуется устанавливать после ИБП. Однако у некоторых моделей УЗО могут возникнуть проблемы с некоторой нагрузкой, особенно с газовыми котлами.
Да. В ИБП «Штиль» установлен УЗИП 3 класса, поэтому в электрощите перед источником питания можно поставить УЗИП классом выше, что позволит обеспечить дополнительную защиту устройства и нагрузки от перенапряжения.
ИБП необходимо размещать на расстоянии не менее 1 м от источников тепла (к которым относится и газовый котел). Над источником тепла устройство размещать категорически запрещается.
Подробнее о требованиях по установке ИБП рядом с газовом котлом можно узнать в инструкции по его эксплуатации (у каждой модели есть свои ограничения).
Максимальная нагрузка комплекта для монтажа ИБП в стойку составляет 80 кг.
Да. Аккумуляторные батареи, применяемые в ИБП, предназначены для эксплуатации в помещениях, в том числе офисных и жилых. Они не выделяют вредных испарений и имеют систему рекомбинации газов, многократно сокращающую выделение продуктов электролиза, таких как водород. Тем не менее, крайне важно соблюдать температурный режим эксплуатации, заявленный производителем, так как при нагреве объем выделяемого газа может значительно увеличиться.
Потребуется кабель, у которого с одной стороны будет вилка для подключения к ИБП, а с другой стороны контакты для подключения к автоматическому выключателю.
Да. Например, ИБП можно подключить одновременно к входной электросети и генератору, но для этого потребуется установить АВР.
Зависит от конкретной модели шкафа. Комплект для монтажа в стойку «Штиль» имеет максимальную длину поддержки 730-735 мм. Однако у некоторых моделей шкафов длина, на которой располагаются необходимые крепления, может быть больше, что не позволит разместить подвижные рельсы комплекта.
Сквозная нейтраль не влияет на УЗО, так как у ИБП есть фильтр помех с утечкой на землю примерно 5 мА, а УЗО, устанавливаемое в быту, обычно не превышает 30 мА. Однако, если установлено УЗО на 10 мА и при этом есть ток утечки фильтров у нагрузки и утечка фильтра ИБП, то такое УЗО может выбивать.
Да. Во всех ИБП производства ГК «Штиль» можно полностью отключать звуковую сигнализацию:
- в моделях ИБП мощностью 0,3 кВА это осуществляется через бесплатную программу «Shtyl Device Manager» (потребуется дополнительно установить карту мониторинга);
- в моделях ИБП мощностью от 0,5 кВА такая настройка выполняется на ЖК-дисплее устройства или также через программу «Shtyl Device Manager» (при наличии в ИБП карты мониторинга).
Обратите внимание!
Звуковая сигнализация необходима для своевременного оповещения пользователя о неисправности ИБП или аккумуляторных батарей, а также о проблемах в сети. Если отключить данный функционал, пользователь может не сразу заметить появившуюся неисправность и, соответственно, несвоевременно её устранить.
Модели ИБП «Штиль» обладают защитой от «глубокого» разряда батарей, поэтому их полная разрядка исключена. При достижении разряда АБ на 80-85% ИБП отключится и самостоятельно возобновит свою работу после включения электроэнергии.
Нет, так как выпрямитель зарядного устройства ИБП работает по принципу питания постоянным напряжением и снижающимся током по мере выравнивания потенциалов между ЗУ и АБ. Соответственно, когда в блоке питания контроллера СКУД будут заряжаться конденсаторы, в ЗУ ток будет снижаться до минимального или вовсе до 0, и контроллер будет выключаться, а затем снова включаться/выключаться бесконечным циклом.
Эксплуатация ИБП без модуля защиты батарей допускается. Но, если к источнику питания предполагается подключение отдельной группы внешних аккумуляторов, то данный модуль необходим. По своей сути он является автоматическим выключателем, надежно защищающим батареи от токов короткого замыкания.
Однако, если внешние аккумуляторы размещаются в батарейном стеллаже, который уже имеет встроенный автомат защиты, например, как в стеллажах «Штиль» серии BS, то отдельный модуль защиты батарей не требуется.
Работа внешнего ЗУ запускается автоматически и не требует настройки в меню ИБП. При этом номинальный ток заряда встроенного и внешнего зарядного источника питания суммируется.
Нет, для этого требуется специальное оборудование. Поэтому обновление прошивки ИБП выполняется только на заводе ГК «Штиль». Важно отметить, что перепрограммирование требуется в редких случаях, когда выявляется какая-то проблема в работе ИБП с подключенной нагрузкой.
Как правило, в почтовых клиентах есть выбор кодировки принятого сообщения. Можно попробовать для данных уведомлений выбрать кодировку Кириллица (Windows-1251).
У моделей онлайн ИБП «Штиль» не существует минимальной нагрузки. Устройства могут работать даже на холостом ходу, то есть без подключения к ним каких-либо электроприборов. На работу источников питания отсутствие нагрузки негативно не влияет.
Из линейки онлайн ИБП «Штиль» для автономного питания газовых котлов отлично подойдут однофазные модели серий SW и ST с выходной мощностью от 300 ВА до 3 кВА. Перейти в каталог.
Обратите внимание!
Чтобы правильно подобрать модель ИБП для газового котла, необходимо сначала узнать максимальную потребляемую мощность котла и вспомогательного оборудования (например, циркуляционного насоса), которое также планируется подключить к ИБП. В случае с насосами под максимальной подразумевается пусковая мощность. Далее к суммарной потребляемой мощности подключаемой нагрузки требуется добавить запас в 20-30%.
Нет. Компьютерные ИБП (резервного или линейно-интерактивного типов) нельзя использовать для защиты котельного оборудования. В автономном режиме (питание от батарей) такие ИБП на выходе имеют аппроксимированную синусоиду, а для питания газовых котлов требуется ИБП с чистой синусоидальной формой напряжения, поддерживающие также длительную автономную работу. Такие характеристики обеспечивают только ИБП двойного преобразования.
Подробнее о том, почему нельзя использовать компьютерные ИБП для котла, можно узнать в данной статье.
Расчёт выходной мощности ИБП необходимо выполнять с учётом пусковых токов инверторного холодильника (т.е. по пусковой мощности), а определение времени его автономной работы можно производить по номинальной потребляемой мощности. Такое возможно, так как пусковые токи холодильника длятся секунды, а основное время он работает на номинальной мощности. Более того, холодильник работает циклично, то есть с периодическим включением-выключением, поэтому в реальности время его автономной работы от ИБП будет на 20-30% больше, чем расчетное.
Можно, если суммарная полная (в вольт-амперах) и активная (в ваттах) потребляемая мощность двух персональных компьютеров не будет превышать выходную мощность ИБП. Информацию о данных характеристиках можно посмотреть на шильдиках или в паспорте подключаемого оборудования.
Если у ИБП нет нескольких разъемов для одновременного
