Онлайн ИБП ST3115L (15 кВА / 12 кВт)

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Вам подарок

Получите денежный приз до 4500 руб. за отзыв. Подробнее
Бесплатная доставка

Активная мощность, кВт
Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность ИБП можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности ИБП надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

Обращаем внимание на то, что ИБП «Штиль» могут круглосуточно (24/7) обеспечивать подключенные электроприборы указанной активной выходной мощностью.

12
Время автономной работы (при 80% загрузке ИБП)
Время работы ИБП от встроенных и/или внешних батарей при загрузке на 80% от номинальной выходной мощности устройства.

Время автономной работы однофазных ИБП «Штиль» со встроенными аккумуляторами при 80% загрузке варьируется от 8 мин до 45 мин. Если необходимо организовать более длительное резервное электропитание, то нужно выбрать модели с возможностью подключения внешних аккумуляторных батарей или батарейных модулей.

Зависит от ёмкости внешних АБ
Число фаз
По числу фаз (фазности) онлайн ИБП «Штиль» делятся на три типа:
- 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение к однофазной электросети (220/230 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки;
- 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания как однофазной, так и трехфазной нагрузки (кроме электроприборов с трехфазными электромоторами);
- 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.
3 в 1
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

напольный
Топология
ИБП переменного тока по принципу работы делятся на три типа: резервные (off-line), линейно-интерактивные (line-interactive) и двойного преобразования (on-line).

Все ИБП бренда «Штиль» относятся к топологии on-line и работают по самой прогрессивной технологии двойного преобразования, когда входное переменного напряжение сначала переводится в постоянное, а затем обратно в переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех.

Благодаря этому принципу работу, все онлайн ИБП «Штиль» обладают нулевым временем перехода на работу от аккумуляторов и имеют высокое качество выходного напряжения в любом режиме работы. Источникам питания других типов при переключении питания на батареи характерно пропадание выходного напряжения на нескольких миллисекунд, а также переходный процесс с нежелательными всплесками напряжения. Все это может привести к сбою в работе подключенных к ИБП электронных устройств.

Только онлайн ИБП обеспечивают наивысшую степень защиты подключенных электроприборов от неисправностей электросети и могут использоваться для энергоснабжения любого, даже самого чувствительного, оборудования, в том числе отопительного и серверного.

on-line (с двойным преобразованием)
Режимы работы
В онлайн ИБП «Штиль» предусмотрено несколько режимов работы.

On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне:
- 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА);
- 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА);
- 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА).
Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения.

Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП.

ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.
on-line, автономный, байпас, ECO
Предельный диапазон фазного/линейного входного напряжения, В
Диапазон фазного/линейного входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе со снижением выходной мощности.

Трехфазные ИБП «Штиль» и модели конфигурации 3 в 1 обладают широким предельным диапазоном стабилизации фазного/линейного входного напряжения: 130-275 В/228-478 В (для трехфазных моделей) и 90-295 В/155-510 В (для моделей конфигурации 3 в 1).

Обращаем внимание на то, что при некоторых значениях входного напряжения внутри данных диапазонов у ИБП снижается выходная мощность. Подробнее об этом указано в характеристике «Рабочий диапазон фазного/линейного входного напряжения, В».

90-295/155-510
Номинальное выходное напряжение, В

220
Диапазон настройки выходного напряжения, В
Интервал значений выходного напряжения, в котором пользователь может самостоятельно установить необходимую величину под требование подключенных потребителей.

Во всех ИБП бренда «Штиль» можно настраивать значение выходного напряжения:
- в диапазоне 220-240 В с шагом 10 В (в моделях мощностью от 500 ВА, настройка выполняется на дисплее ИБП);
- в диапазоне 210-240 В с шагом 5 В (в моделях мощностью 300 ВА, настройка выполняется в программе «Shtyl Device Manager», для взаимодействия с ПК/ноутбуком в ИБП должна быть установлена карта мониторинга IC-SNMP/WEB или IC-SNMP/mini-USB).
220-240
Точность стабилизации выходного напряжения, %
Максимальное отклонение выходного напряжения ИБП от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше.

Онлайн ИБП «Штиль» относятся к классу высокоточных устройств, так как имеют погрешность, которая не превышает 2% в любом режиме работы. Благодаря данной особенности устройства подходят для работы в сетях, к которым подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.

±2
Форма выходного напряжения
Различают две формы выходного напряжения ИБП: аппроксимированная (ступенчатая) синусоида и чистая синусоида.

Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.

Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Онлайн ИБП «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.

чистая синусоида
Максимальный выходной ток, А

67
Наличие встроенных батарей

нет
Номинальное напряжение АБ, В

192
Электронный автоматический байпас
Функция, за счет которой онлайн ИБП «Штиль» автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас в указанных случаях является нахождение входного напряжения в рамках допустимого диапазона, выбранного пользователем. В противном случае устройство обесточит нагрузку и автоматически возобновит её работу после устранения аварии.

Обратите внимание! Автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при сбое в работе, перегреве или перегрузке устройство обесточит нагрузку.

да
Степень защиты от пыли и влаги
Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.

IP20
Масса, кг

40
Гарантийный срок, мес

24

Все характеристики

Вам подарок

Получите денежный приз до 4500 руб. за отзыв. Подробнее
Бесплатная доставка

334 900 ₽

Под заказ

Купить

Как получить счёт или КП?

Способы получения:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

Онлайн ИБП ST3115L с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В приборов коммерческого и промышленного назначения суммарной мощностью до 15 кВА /12 кВт, например:

серверных, компьютерных залов и дата-центров;
телекоммуникационной техники и систем связи;
станочного и конвейерного оборудования;
систем видеонаблюдения и безопасности.

Благодаря конфигурации 3 в 1 ИБП позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.

ST3115L – ИБП онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3115L отлично функционирует в связке с дизельгенераторными установками.

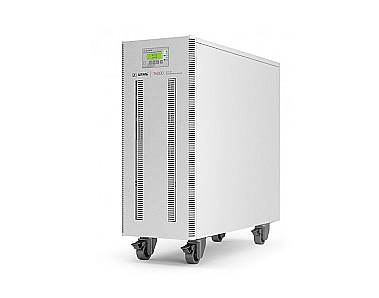

ИБП имеет напольное исполнение (tower), которое предполагает установку устройства на любой ровной горизонтальной поверхности на поворотные колесики.

Подключение нагрузки и входной сети осуществляется через клеммные соединения.

Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 1 ч при 100% нагрузке (Таблица времени автономной работы).

Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.

В ST3115L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
заранее уведомить пользователя об износе АБ;
точно прогнозировать время автономии при текущей нагрузке.

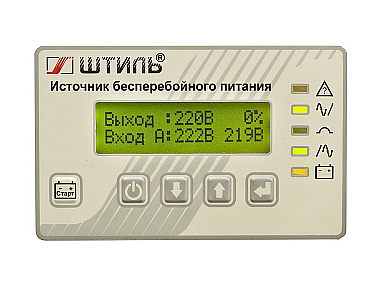

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:

«Авария» – произошла авария в работе устройства;
«Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
«Байпас» – выполнен переход на байпас;
«Выход» – на нагрузку подано напряжение;
«Батарея» – состояние батарей.

Информация на ЖК-дисплее:

значение входного и выходного напряжения;
процент загрузки ИБП;
частота входной сети и выхода;
значение напряжения батарей;
активная и полная мощность нагрузки;
состояние выхода;
аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST3115L оснащен современной электронной защитой от:

перегрузки по выходу;
короткого замыкания;
внутреннего перегрева.

После ликвидации причины активации защиты ИБП автоматически перезапускается.

Кроме того, модель имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок (в случае её срабатывания подключенная нагрузка либо отключается, либо через байпас переводится на сеть).

Для проведения локальной настройки и мониторинга в модели ST3115L используется интерфейс RS232.

Для проведения дополнительного удаленного/локального мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:

Ethernet;
«сухие» контакты.

Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.

Купить ИБП ST3115L, внешние аккумуляторы и другие дополнительные аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
выходной коэффициент мощности – 0,8;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

трехфазный вход и однофазный выход;
плавный пуск;
резервное питание до 1 ч при 100% нагрузке;
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга и управления.

Высокая надежность

многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.

Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие

Полная мощность, кВА Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас. При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную. Для определения необходимой полной выходной мощности ИБП надо сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их пусковую потребляемую мощность. Полная потребляемая мощность нагрузки редко указывается её производителем. Если данной информации найти не удается, то ее можно рассчитать. Для этого необходимо активную мощность нагрузки, которая указывается в ваттах (Вт), разделить на её коэффициент мощности (cos φ). Получается следующая формула: P_полная = P_{активная} / cos (φ). Коэффициент мощности (cos φ) или power factor (PF) обычно указывается в паспорте электроприбора или на его шильдике. Если значение коэффициента мощности найти не удается, то можно взять усредненные данные для разных видов нагрузок из открытых источников.	15
Активная мощность, кВт Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас. При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную. Ориентироваться только на активную выходную мощность ИБП можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице. Для определения необходимой выходной активной мощности ИБП надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность. Обращаем внимание на то, что ИБП «Штиль» могут круглосуточно (24/7) обеспечивать подключенные электроприборы указанной активной выходной мощностью.	12
Число фаз По числу фаз (фазности) онлайн ИБП «Штиль» делятся на три типа: 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение к однофазной электросети (220/230 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки; 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания как однофазной, так и трехфазной нагрузки (кроме электроприборов с трехфазными электромоторами); 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.	3 в 1
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	напольный
Топология ИБП переменного тока по принципу работы делятся на три типа: резервные (off-line), линейно-интерактивные (line-interactive) и двойного преобразования (on-line). Все ИБП бренда «Штиль» относятся к топологии on-line и работают по самой прогрессивной технологии двойного преобразования, когда входное переменного напряжение сначала переводится в постоянное, а затем обратно в переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех. Благодаря этому принципу работу, все онлайн ИБП «Штиль» обладают нулевым временем перехода на работу от аккумуляторов и имеют высокое качество выходного напряжения в любом режиме работы. Источникам питания других типов при переключении питания на батареи характерно пропадание выходного напряжения на нескольких миллисекунд, а также переходный процесс с нежелательными всплесками напряжения. Все это может привести к сбою в работе подключенных к ИБП электронных устройств. Только онлайн ИБП обеспечивают наивысшую степень защиты подключенных электроприборов от неисправностей электросети и могут использоваться для энергоснабжения любого, даже самого чувствительного, оборудования, в том числе отопительного и серверного.	on-line (с двойным преобразованием)
Режимы работы В онлайн ИБП «Штиль» предусмотрено несколько режимов работы. On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне: 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА); 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА); 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА). Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения. Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП. ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.	on-line, автономный, байпас, ECO

Входные характеристики

Тип входной сети Электрическая сеть, к которой может подключаться ИБП. В зависимости от модели источники бесперебойного питания могут работать от: однофазной сети с тремя проводами (L, N, PE) и номинальным напряжением 220/230 В. Данный тип входной сети в основном встречается в квартирах, офисах и на дачных участках; трехфазной сети с пятью проводами (L1, L2, L3, N, PE) и номинальным напряжением 380/400 В. Как правило, данный тип входной сети встречается в частных домах, коттеджах, офисах, учреждениях и на промышленных объектах. Важно отметить, что однофазные ИБП с тремя проводами (L, N, PE) могут работать и в трехфазной сети 380/400 В. В этом случае можно подключать: по одному устройству на каждую питающую фазу; одно устройство на определенную питающую фазу.	трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Совместимость с генератором Онлайн ИБП «Штиль» эффективно работают с большинством моделей дизельных и бензиновых генераторов. Установка ИБП после АВР позволит обеспечить безразрывный перевод электропитания на генератор при отключении электричества. Также ИБП скорректирует поступающий от генератора сигнал, подавая на нагрузку качественное напряжение с идеальным синусом.	да
Номинальное фазное/линейное входное напряжение, В	220/380
Рабочий диапазон фазного/линейного входного напряжения, В	160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
Предельный диапазон фазного/линейного входного напряжения, В Диапазон фазного/линейного входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе со снижением выходной мощности. Трехфазные ИБП «Штиль» и модели конфигурации 3 в 1 обладают широким предельным диапазоном стабилизации фазного/линейного входного напряжения: 130-275 В/228-478 В (для трехфазных моделей) и 90-295 В/155-510 В (для моделей конфигурации 3 в 1). Обращаем внимание на то, что при некоторых значениях входного напряжения внутри данных диапазонов у ИБП снижается выходная мощность. Подробнее об этом указано в характеристике «Рабочий диапазон фазного/линейного входного напряжения, В».	90-295/155-510
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+20%, шаг настройки – 1 В, по умолчанию: +10%
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-20%, шаг настройки – 1 В, по умолчанию: -10%
Номинальная входная частота, Гц	50/60
Допустимый диапазон входной частоты, Гц Онлайн ИБП «Штиль» не производят стабилизацию входной частоты. В случае выхода входной частоты из допустимого диапазона ИБП перейдет в автономный режим и будет ожидать возвращения входной частоты в указанный диапазон.	43-57
Входной коэффициент мощности Равен отношению потребляемой активной мощности ИБП к потребляемой полной мощности, состоящей из суммы активной и реактивной мощностей. Чем ближе выходной коэффициент мощности к единице, тем ниже у ИБП реактивная потребляемая мощность, которая в процессе работы устройства не передается в нагрузку, а тратится на электромагнитное излучение. Все модели онлайн ИБП «Штиль» обладают высоким входным коэффициентом мощности – 0,99.	0,99
Максимальный входной ток одной фазы, А	30
Плавный пуск	да

Выходные характеристики

Тип выходного напряжения Тип переменного напряжения, которое ИБП подает на нагрузку. Если оно однофазное, то к устройству можно подключить электроприборы, работающие только от сети 220/230 В. Если трехфазное, то допускается подключение как трехфазных электроприборов, работающих от сети 380/400 В, так и однофазных электроприборов, работающих от сети 220/230 В.	однофазное
Номинальное выходное напряжение, В	220
Диапазон настройки выходного напряжения, В Интервал значений выходного напряжения, в котором пользователь может самостоятельно установить необходимую величину под требование подключенных потребителей. Во всех ИБП бренда «Штиль» можно настраивать значение выходного напряжения: в диапазоне 220-240 В с шагом 10 В (в моделях мощностью от 500 ВА, настройка выполняется на дисплее ИБП); в диапазоне 210-240 В с шагом 5 В (в моделях мощностью 300 ВА, настройка выполняется в программе «Shtyl Device Manager», для взаимодействия с ПК/ноутбуком в ИБП должна быть установлена карта мониторинга IC-SNMP/WEB или IC-SNMP/mini-USB).	220-240
Точность стабилизации выходного напряжения, % Максимальное отклонение выходного напряжения ИБП от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше. Онлайн ИБП «Штиль» относятся к классу высокоточных устройств, так как имеют погрешность, которая не превышает 2% в любом режиме работы. Благодаря данной особенности устройства подходят для работы в сетях, к которым подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.	±2
Форма выходного напряжения Различают две формы выходного напряжения ИБП: аппроксимированная (ступенчатая) синусоида и чистая синусоида. Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами. Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Онлайн ИБП «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.	чистая синусоида
Выходной коэффициент мощности Величина, которая основывается на соотношении полной и активной мощности на выходе инвертора ИБП. Она определяет максимальный коэффициент мощности подключаемой к источнику питания нагрузки, при котором будет обеспечена максимальная эффективность потребления электроэнергии от ИБП.	0,8
Номинальная выходная частота, Гц Частота напряжения на выходе ИБП при работе от сети (в режиме on-line) и от аккумуляторных батарей (в автономном режиме). В режиме on-line ИБП «Штиль» не производят коррекцию входной частоты. Их выходная частота будет определяться частотой сети и находиться в пределах её допустимого диапазона, который составляет 45-65 Гц (для однофазных моделей 0,3-3 кВА), 43-57 (для однофазных моделей 6-10 кВА и моделей конфигурации 3 в 1) и 40-70 Гц (для трехфазных моделей). При выходе входной частоты за указанные пределы ИБП переключится в автономный режим до возвращения входной частоты в указанный диапазон. В автономном режиме номинальная выходная частота ИБП по умолчанию установлена в значении 50 Гц. С помощью панели управления данную величину при необходимости можно изменить на 60 Гц. В моделях ИБП мощностью 0,3 кВА для настройки номинальной выходной частоты потребуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB.	50/60
Точность стабилизации выходной частоты (при работе от АБ), %	±0,1
Максимальный выходной ток, А	67
Коэффициент нелинейных искажений выходного напряжения, % Определяет степень отличия формы выходного напряжения ИБП от идеальной синусоиды. Чем меньше величина КНИ, тем более качественное питание получает нагрузка. Коэффициент нелинейных искажений у онлайн ИБП «Штиль» составляет менее 2,5% (при работе на линейную нагрузку) и менее 4% (при работе на нелинейную нагрузку), что характерно для выходного сигнала с формой идеальной синусоиды.	<2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор Характеризует способность ИБП питать нагрузку, потребляющую импульсный ток, например, оборудование ЦОД, светодиодное освещение или специализированную промышленную/производственную технику. Крест-фактор определяется как отношение амплитудного значения тока в нелинейной нагрузке к действующему значению тока линейной нагрузки при эквивалентной потребляемой мощности.	3:1
Перегрузочная способность (при работе в режиме on-line или от батарей)	105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
КПД в режиме on-line, % Определяет эффективность работы ИБП в режиме on-line. Равен отношению полезной выходной мощности ИБП (полезная выходная мощность здесь и далее – мощность, передаваемая в нагрузку) к мощности, потребляемой изделием от сети электропитания в режиме on-line.	95
КПД при работе через байпас или в режиме ECO, % Определяет эффективность работы ИБП при электропитании нагрузки напрямую от сети по цепи электронного байпаса, без работы инвертора и аккумуляторных батарей. Равен отношению полезной выходной мощности ИБП к мощности, потребляемой изделием от сети электропитания в режиме ЕСО.	99
КПД в автономном режиме, % Определяет эффективность работы ИБП от аккумуляторных батарей. Равен отношению полезной выходной мощности ИБП к мощности, потребляемой им от встроенных или внешних батарей при отключении от входной электросети.	94
Время переключения в автономный режим из режима on-line, мс Время, которое необходимо для переключения ИБП из режима питания от сети (on-line) в режим питания от батарей. В онлайн ИБП «Штиль» время переключения в автономный режим из режима on-line равно нулю, так как в данных устройствах нагрузка постоянно подключена к инвертору.	0
Время переключения в автономный режим из режима ECO, мс Время, которое необходимо для переключения ИБП из режима ECO на работу от батарей. В онлайн ИБП «Штиль» оно не равно нулю, так как инвертор при работе устройства в режиме ЕСО находится в режиме ожидания. В связи с этим переход на питание от батарей может сопровождаться кратковременным обесточиванием выхода ИБП, не более чем на 7 мс.	5

Аккумуляторные батареи (АБ)

Наличие встроенных батарей	нет
Поддержка подключения внешних АБ	да
Тип АБ	герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В	192
Номинальный ток заряда встроенного ЗУ, А	2
Время автономной работы (при 80% загрузке ИБП) Время работы ИБП от встроенных и/или внешних батарей при загрузке на 80% от номинальной выходной мощности устройства. Время автономной работы однофазных ИБП «Штиль» со встроенными аккумуляторами при 80% загрузке варьируется от 8 мин до 45 мин. Если необходимо организовать более длительное резервное электропитание, то нужно выбрать модели с возможностью подключения внешних аккумуляторных батарей или батарейных модулей.	Зависит от ёмкости внешних АБ
Функционал управления АБ	определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт Способность ИБП запускаться без подключения к электросети или при отсутствии входного напряжения. Включение и последующая работа источника питания осуществляется за счет энергии аккумуляторных батарей. Данная способность характерна всем моделям онлайн ИБП «Штиль».	да
Срок службы АБ, лет	до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу	электронная защита с автовосстановлением
Короткое замыкание	электронная защита с автовосстановлением
Перегрев	электронная защита с автовосстановлением
Защита от «глубокого» разряда батарей	да
Защита от аварии в ИБП	электронная аварийная защита
Электронный автоматический байпас Функция, за счет которой онлайн ИБП «Штиль» автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас в указанных случаях является нахождение входного напряжения в рамках допустимого диапазона, выбранного пользователем. В противном случае устройство обесточит нагрузку и автоматически возобновит её работу после устранения аварии. Обратите внимание! Автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при сбое в работе, перегреве или перегрузке устройство обесточит нагрузку.	да

Панель управления и интерфейсы

ЖК-дисплей	отображение рабочего состояния системы и основных входных и выходных параметров
Функциональные клавиши	управление отображаемым на ЖК-дисплее меню, настройка ИБП
RS-232	в базовой комплектации
Ethernet	опция (требуется установка карты мониторинга)
«Сухие» контакты	опция (требуется установка карты мониторинга)
Отдельный ввод электронного байпаса	да

Подключение

Входная сеть	клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы) Онлайн ИБП «Штиль» могут иметь следующие разъемы для подключения нагрузки: евророзетка – подходит для подключения любой бытовой электротехники и некоторого офисного оборудования; компьютерная розетка (IEC-320-C13) – применяется в основном для подключения компьютерной техники, серверов и оборудования ЦОД, специальной техники для майнинга. К таким разъемам можно подключить и обычную бытовую технику, но потребуются специальные переходники; клеммные колодки – используются для подключения электрооборудования или группы потребителей с суммарной потребляемой мощностью от 2,5 кВА.	клеммное подключение (L, N)
Вход байпаса	клеммное подключение (L)

Надежность и эксплуатационные характеристики

Установка	в помещении
Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Тип охлаждения	принудительное (вентиляторное)
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 95 (без конденсата)
Рабочая высота, м	до 1000 м над уровнем моря
Степень защиты от пыли и влаги Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность). Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.	IP20
Срок службы, лет	не менее 10
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	585х255х565
Масса, кг	40
Цвет корпуса	серый

Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	Время автономной работы (в зависимости от уровня нагрузки), мин										Стоимость
Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%	Стоимость
Батарейный модуль BMT-192-09(1 шт.)	9	33	13	8	5	2	0	0	0	0	0	82 860 ₽	В корзину

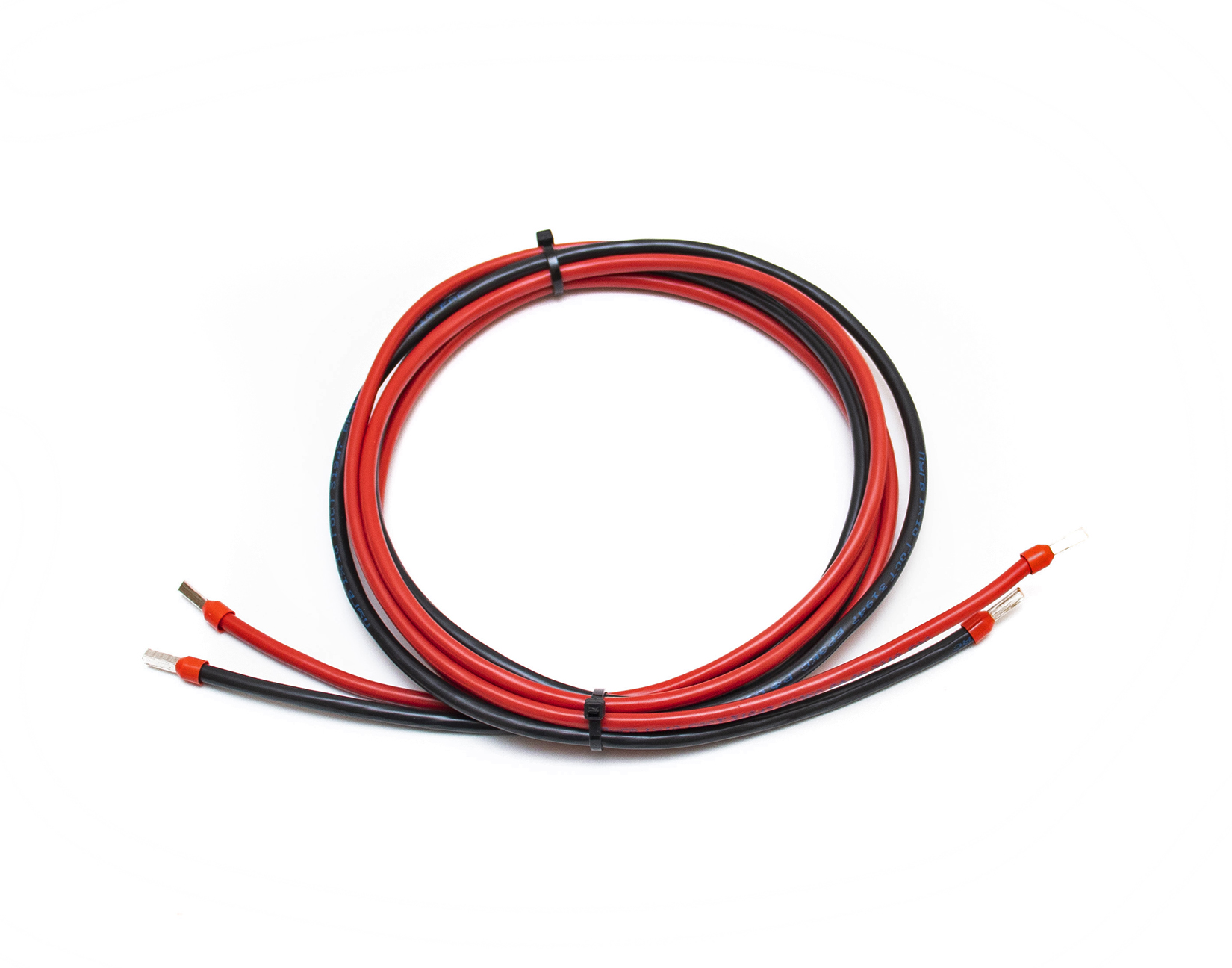

Батарейный стеллаж MBS-04(1 шт.) Аккумулятор Ventura GPL 12-33 (12 В 33 Ач)(16 шт.) Батарейный комплект S-20-2(1 шт.)	33	140	70	35	24	18	13	9	8	7	6	227 050 ₽	В корзину
Батарейный стеллаж MBS-04(1 шт.) Аккумулятор Delta DTM 1255 L (12 В 55 Ач)(16 шт.) Батарейный комплект S-20-2(1 шт.)	55	280	120	70	50	37	28	23	18	16	14	319 808 ₽	В корзину
Батарейный стеллаж MBS-04(1 шт.) Аккумулятор Delta DTM 1275 L (12 В 75 Ач)(16 шт.) Батарейный комплект S-20-2(1 шт.)	75	420	200	105	75	58	45	37	28	25	23	438 099 ₽	В корзину
Батарейный стеллаж MBS-03(2 шт.) Аккумулятор Delta DTM 12100 L (12 В 100 Ач)(16 шт.) Батарейный комплект S-20-4(1 шт.)	100	620	260	140	100	75	55	47	35	32	27	547 056 ₽	В корзину
Батарейный стеллаж MBS-04(2 шт.) Аккумулятор Delta DTM 12120 L (12 В 120 Ач)(16 шт.) Батарейный комплект S-20-4(1 шт.)	120	800	340	175	130	95	70	65	50	40	35	641 552 ₽	В корзину
Батарейный стеллаж MBS-04(2 шт.) Аккумулятор Delta DTM 12150 L (12 В 150 Ач)(16 шт.) Батарейный комплект S-20-4(1 шт.)	150	1000	460	250	170	120	100	80	75	70	55	811 232 ₽	В корзину

Аккумуляторы

1	ИБП переменного тока ST3115L	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка	1 шт.
4	Гарантийный талон	1 шт.

Однофазные ИБП переменного тока. Брошюра, 2019 год	Скачать
ИБП переменного тока. Брошюра, 2018 год	Скачать
ИБП переменного тока. Каталог, 2017 год	Скачать

Shut Down Manager. ПО для мониторинга и управления ИБП	Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»	Подробнее

Онлайн ИБП ST3115L (15 кВА / 12 кВт)

Установка и подключение

Автономная работа

Панель управления

Защита

Средства мониторинга

Как купить?

Батарейный модуль

Батарейный стеллаж
