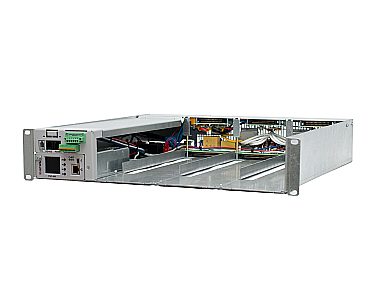

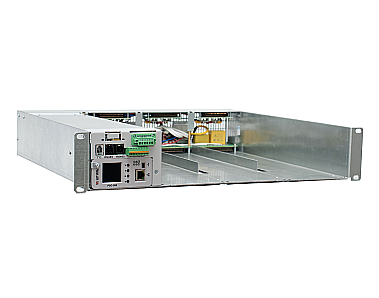

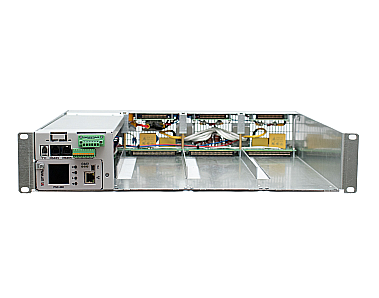

Модульный каркас PS2000КМ ver.2.3 с контроллером
-
Тип аксессуарамодульные каркасы
-
Совместимостьинверторы PS48-60/2000К,ver.2.1 и PS48-60/2000К(I),ver.2.1
-
Максимальное количество инверторов в каркасе, шт.3
-
Форм-факторв стойку
-
Номинальное входное постоянное напряжение, В48-60
-
Номинальное входное переменное напряжение, В220
-
Предельный диапазон входного напряжения, В90...310 (со снижением выходной мощности в диапазоне 170...90В)
-
Масса, кг10
-
Гарантийный срок, мес24
Обратите внимание!
В стоимость и комплект поставки каркаса PS2000KM, ver.2.3 контроллер PSC-300.03.02 не входит и приобретается отдельной товарной позицией.
Модульный каркас PS2000КМ, ver.2.3 предназначен для установки в него до 3-х инверторов «Штиль» PS48-60/2000К,ver.2.1 или PS48-60/2000К(I),ver.2.1 и подключения их к постоянному напряжению 48 В или 60 В, переменному напряжению 220 В 50 Гц, нагрузке и контроллеру PSC-300.03.02. Каркас выполнен в виде законченного модуля в металлическом корпусе высотой 2U и шириной 19’’ и предназначен для установки в 19-дюймовые шкафы и стойки.

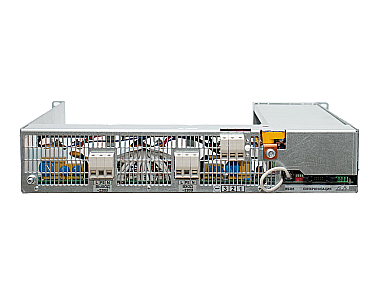

Входная сеть постоянного тока подключается через шину. Входная сеть переменного тока 220 В и нагрузка (выходные разъёмы) – через клеммы. Предусмотрена защита от перенапряжения и импульсных помех по входу.
Максимально возможное количество параллельно работающих модульных каркасов PS2000K, ver.2.3 совместно с PS2000KM,ver.2.3 – 8 шт.
Изделие поддерживает мониторинг устанавливаемых инверторов по «сухим» контактам («Авария», «Состояние сети»), расположенным на самом каркасе, а также по каналу Ethernet (в том числе, по протоколу SNMP) с помощью установленного в каркасе контроллера «Штиль» PSC-300.03.02.
Общие
| Совместимость | инверторы PS48-60/2000К,ver.2.1 и PS48-60/2000К(I),ver.2.1 |
| Страна производитель | Россия |
| Форм-фактор | в стойку |
| Максимальное количество инверторов в каркасе, шт. | 3 |
| Тип аксессуара | модульные каркасы |
Входные характеристики
| Рабочий диапазон входного переменного напряжения, В | 170...285 |
| Номинальное входное переменное напряжение, В | 220 |
| Номинальная входная частота, Гц | 50 |
| Предельный диапазон входного напряжения, В | 90...310 (со снижением выходной мощности в диапазоне 170...90В) |
| Номинальное входное постоянное напряжение, В | 48-60 |
| Рабочий диапазон входного постоянного напряжения, В | 40,5-72 |
Защита
| Защита от импульсных перенапряжений | да |
Панель управления и интерфейсы
| Параллельная работа | до 8 шт. |
| «Сухие» контакты | «Авария», «Состояние сети» |
| RS-485 | да |
Подключение
| Нагрузка (выходные разъёмы) | винтовые зажимы |
| Входная сеть постоянного тока | болтовое соединение и винтовые зажимы |
| Входная сеть переменного тока ~ 220 В 50 Гц | винтовые зажимы |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 90х483х500 |
| Высота установки в стойку, U | 2 |
| Масса, кг | 10 |
| 1 | Модульный каркас PS2000КМ ver.2.3 с контроллером | 1 шт. |
|---|---|---|
| 2 | Комплект дополнительных аксессуаров (поставляется, если изделие не входит в состав шкафов или стоек) в составе: | 1 шт. |
| 2.1 | Кабель плоский RC-10, длиной 1 м | 1 шт. |
| 2.2 | Розетка для разъема дистанционной сигнализации («сухие» контакты) | 1 шт. |
| 2.3 | Розетка IDC-10F (для разъема синхронизации) | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Упаковка (изделие поставляется с упаковкой, если не входит в состав шкафов или стоек) | 1 шт. |
