Карта мониторинга IC-SNMP/MODBUS
-
Тип аксессуаракарты мониторинга
-
Совместимостьтрехфазные ИБП серий ST, SМR и SM
-
Число фаз совместимого ИБП3 в 3
-
Поддерживаемые интерфейсыEthernet, RS-485
-
Поддерживаемые протоколыSNMP/ NTP/ Modbus TCP/ Modbus RTU
-
Уведомленияtrap-сообщения, e-mail
-
Степень защиты от пыли и влагиIP20
-
Габаритные размеры ВхШхГ (в упаковке), мм220х155х50
-
Масса, кг0,1
-
Гарантийный срок, мес24

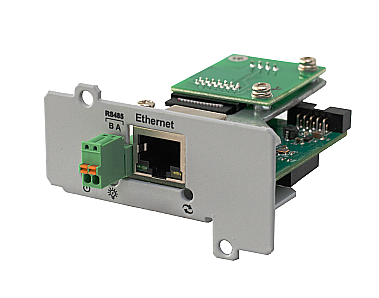

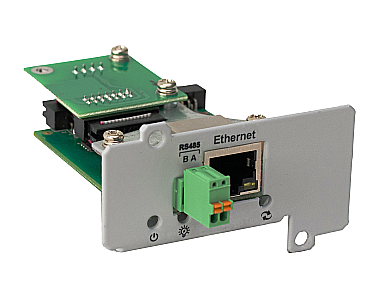

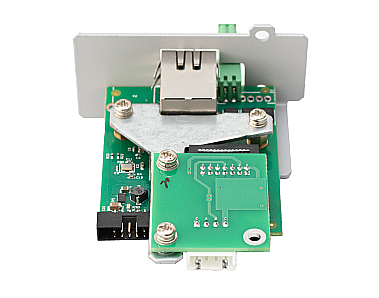

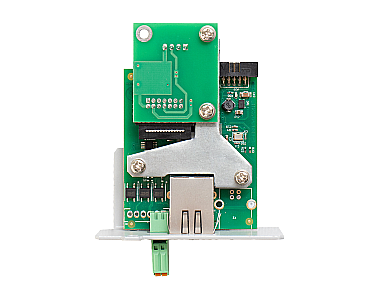

Плата расширения интерфейсов «Штиль» IC-SNMP/MODBUS предназначена для локального или удаленного мониторинга, настройки и тестирования трехфазных ИБП «Штиль» серий ST, SМR и SM.

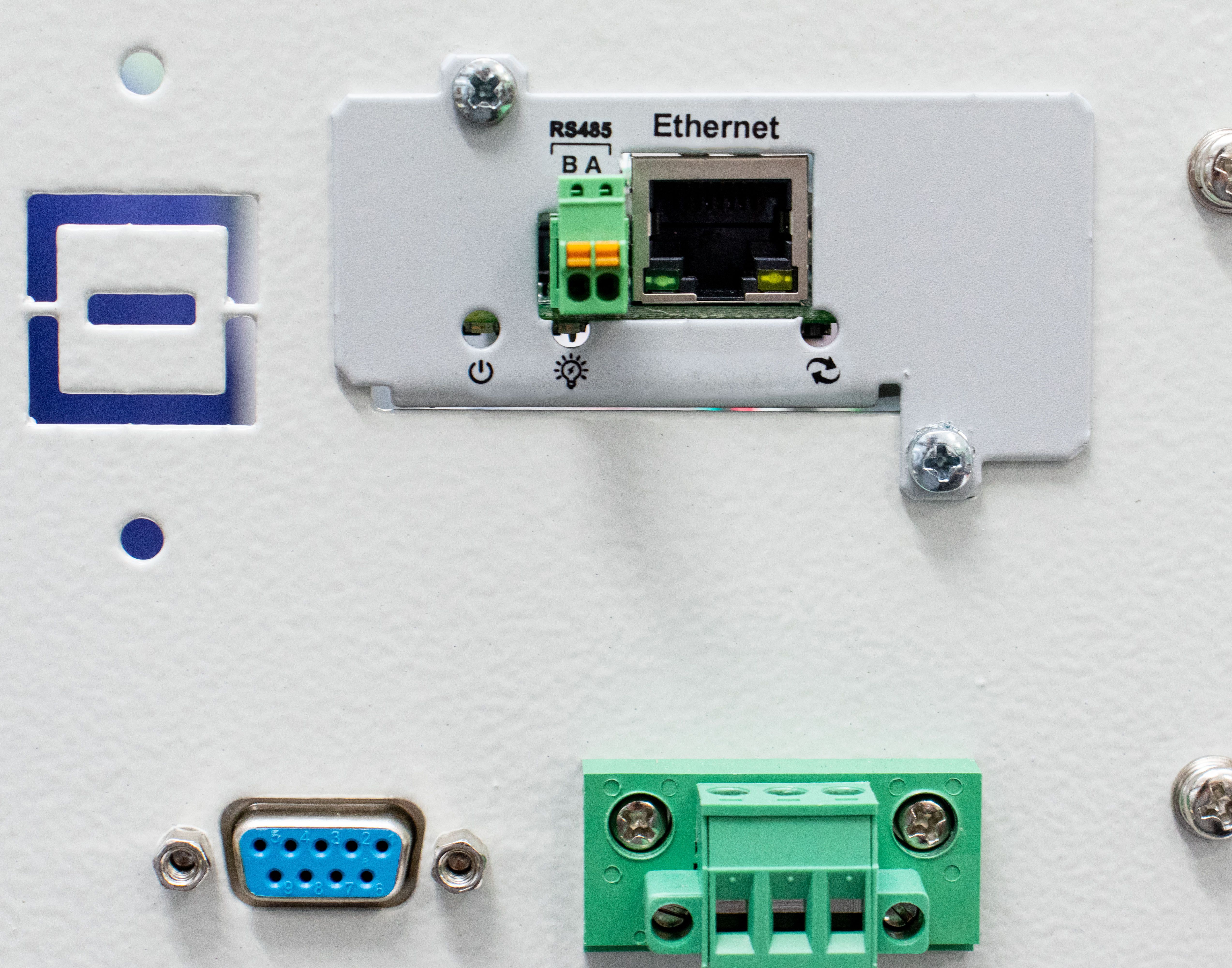

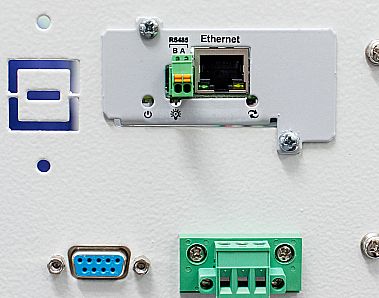

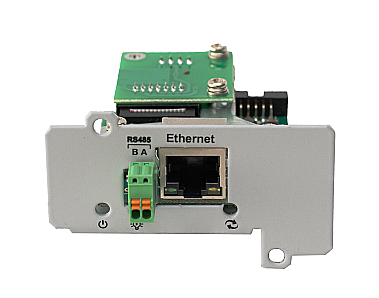

На фронтальной панели платы расширения расположены разъемы:
- Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
- RS-485 – мониторинг внешних устройств по проприетарному протоколу.
Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» – показывает режим работы/состояние ИБП;
- синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП и платой расширения;
- кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.
Мониторинг и управление через карту IC-SNMP/MODBUS можно выполнять при помощи специализированного ПО «ShtylDeviceManager», которое позволяет получать информацию о состоянии ИБП и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
Общие
| Совместимость | трехфазные ИБП серий ST, SМR и SM |
| Тип аксессуара | карты мониторинга |
| Число фаз совместимого ИБП | 3 в 3 |
| Поддерживаемые интерфейсы | Ethernet, RS-485 |
| Поддерживаемые протоколы | SNMP/ NTP/ Modbus TCP/ Modbus RTU |
| Уведомления | trap-сообщения, e-mail |
| Страна производитель | Россия |
Ethernet (TCP/IP-адаптер)
| Тип выходного разъёма Ethernet-адаптера | RJ-45 |
| Поддерживаемые протоколы Ethernet-адаптера | SNMP/ NTP/ Modbus TCP/ Modbus RTU |
Сигнализация («сухие» контакты)
| Тип выходного разъёма | разъемный клеммник под винт, сечение провода 0,08-1,2 мм.кв |
RS-485
| Допустимое напряжение A и B контактов, в пределах, В | от -13 до +16,5 |
Панель управления и интерфейсы
| Светодиодная индикация | «Питание», «Связь» |
| Функциональные клавиши | кнопка «Сброс» |
Надежность и эксплуатационные характеристики

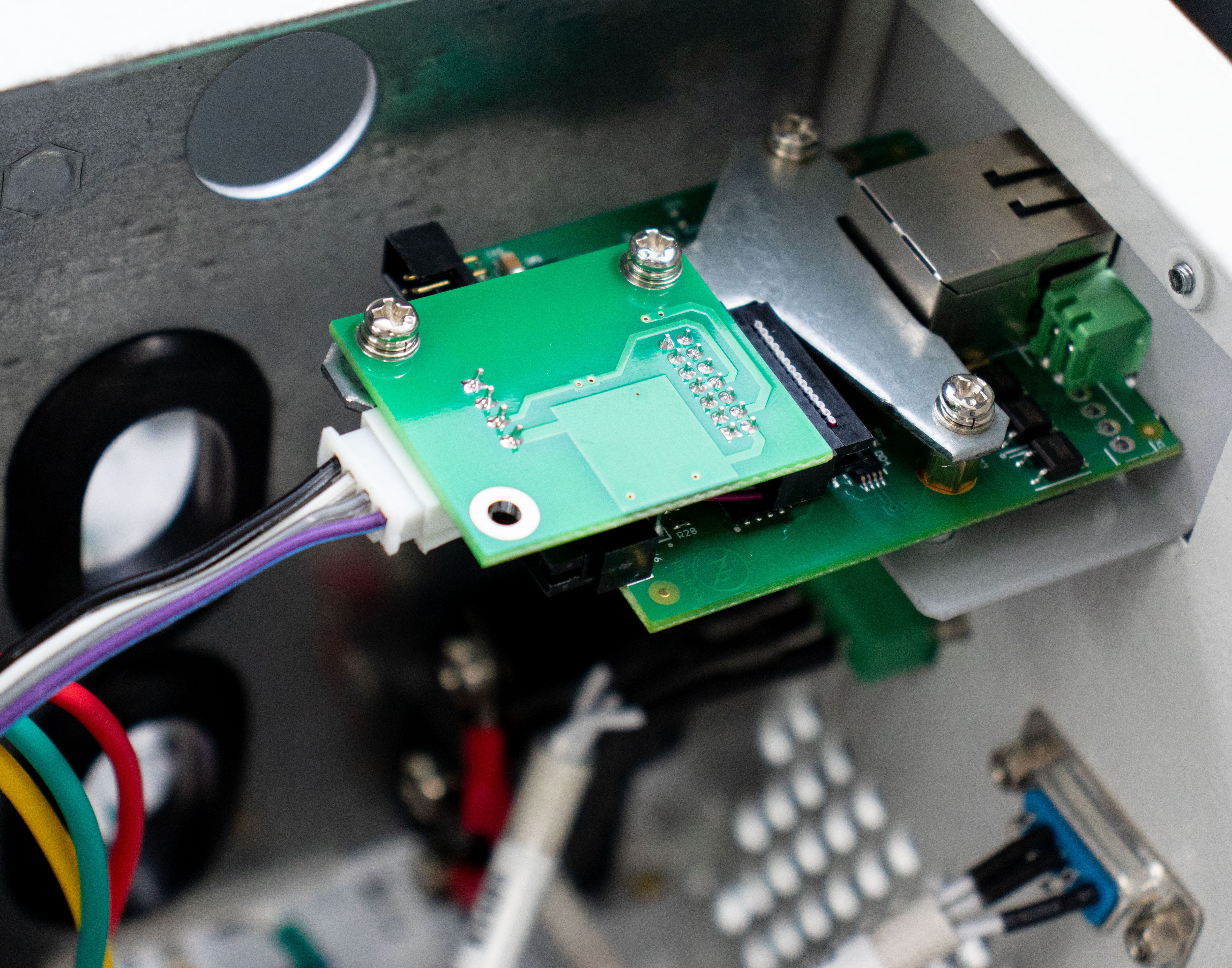

| Установка | во внутренний слот ИБП |
| Диапазон рабочей температуры, °С | 5-40 |
| Относительная влажность, % | не более 80 |
| Степень защиты от пыли и влаги | IP20 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 40х68х81 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 220х155х50 |
| Масса, кг | 0,1 |
| 1 | Карта мониторинга IC-SNMP/MODBUS | 1 шт. |
|---|---|---|
| 2 | Руководство по эксплуатации | 1 шт. |
| 3 | Упаковка | 1 шт. |
