Карта мониторинга IC-SNMP/WEB

  • Бесплатная доставка
  • SR1106L, SR1110L, SR3110L, ST3110L, ST1106L, ST1110L, ST1106SL, ST1110SL, ST3110SL, ST1103TL, STR1102SL, SR1101L, ST1102SL, SR1101SL, SR1102L, SR1103L, ST1101L, ST1101SL, ST1102L, ST1103L, ST1103SL, STR1103SL, STR1101SL, SW1000SL, SW1000L, SR1103TL, SW500L, SW500SL, STR1101L, STR1103L, STR1102L, STR1103TL, STR1101LD, STR1102LD, STR1103TLD, SW300L, SW300SL, STR300SL, STR300SL-27, STR500SL, STR500SL-18, STR1106SL, STR1110SL, SR1102L (АТ1), SR1106L (АТ1), SR1110L (АТ1), ST1101SL (АТ1), SR1103L (АТ1), SR1101L (АТ1), SR1101SL (АТ1), ST1101L (АТ1), ST1102SL (АТ1), ST1102L (АТ1), ST1103SL (АТ1), ST1110L (АТ1), ST1103L (АТ1), ST1106SL (АТ1), ST1110SL (АТ1), ST1106L (АТ1), IS2500RT, IS3000RT, IS2000RT, IS1000RT, IS1500RT, IS3500RT, IS7000RT, IS8000RT, IS10000RT, IS12000RT, IS15000RT, IS20000RT, IS5000RT, IS3308RT, IS3315RT, IS3320RT, IS3310RT, IS3306RT, SW500L (500 ВА/400 Вт) c АБ на 30 мин, SW500L (500 ВА/400 Вт) c АБ на 45 мин, SW500L (500 ВА/400 Вт) c АБ на 1 ч, SW500L (500 ВА/400 Вт) c АБ на 1 ч 45 мин, SW500L (500 ВА/400 Вт) c АБ на 3 ч, SW500L (500 ВА/400 Вт) c АБ на 4 ч, SW500L (500 ВА) с АБ на 6,5 ч, SW1000L (1000 ВА/900 Вт) c АБ на 20 мин, SW1000L (1000 ВА/900 Вт) c АБ на 35 мин, SW1000L (1000 ВА/900 Вт) c АБ на 1 ч 15 мин, SW1000L (1000 ВА/900 Вт) c АБ на 2 ч, SW1000L (1000 ВА/900 Вт) c АБ на 2,5 ч, SW1000L (1000 ВА/900 Вт) c АБ на 4,5 ч, SW300L (300 ВА/225 Вт) c АБ на 5 ч, SW300L (300 ВА/225 Вт) c АБ на 6,5 ч, SW300L (300 ВА/225 Вт) c АБ на 1 ч, IS3115RT, IS3120RT, IS3110RT, IS3106RT, IS3108RT, IS5000RT в стойке (15 кВА), IS7000RT в стойке (21 кВА), IS8000RT в стойке (24 кВА), IS10000RT в стойке (30 кВА), IS12000RT в стойке (36 кВА), IS15000RT в стойке (45 кВА), IS20000RT в стойке (60 кВА)
  • Тип аксессуара
    карты мониторинга
  • Способ установки совместимого стабилизатора
    напольный / в стойку
  • Поддерживаемые интерфейсы
    Ethernet, USB, RS-485, «Cухие» контакты
  • Поддерживаемые протоколы
    Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
  • Уведомления
    trap-сообщения, e-mail
  • Степень защиты от пыли и влаги
    IP20
  • Габаритные размеры ВхШхГ (в упаковке), мм
    220х155х50
  • Масса, кг
    0,1
  • Гарантийный срок, мес
    24
Все характеристики
  • Бесплатная доставка
15 750 ₽
В наличии
Как получить счёт или КП?
Способы получения:
Профессиональный
подбор
Профессио-
нальный подбор
Простая
покупка
Фокус
на качестве
Удобная
доставка
Официальная
гарантия
Самый полный
ассортимент
Обмен и возврат
в течение 7 дней

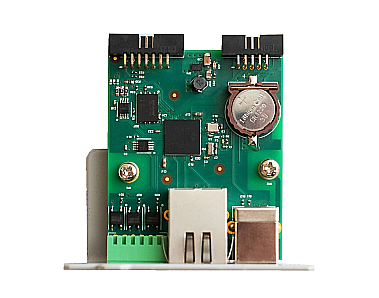

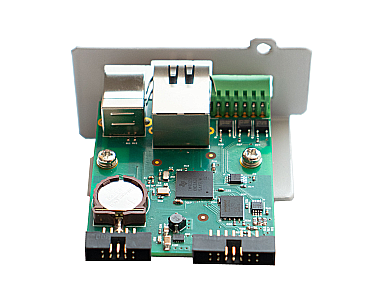

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

  • однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
  • однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.

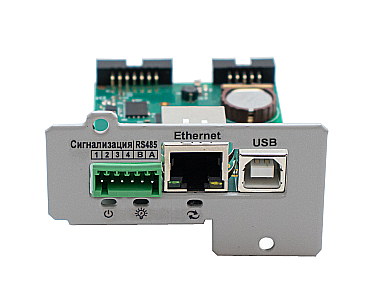

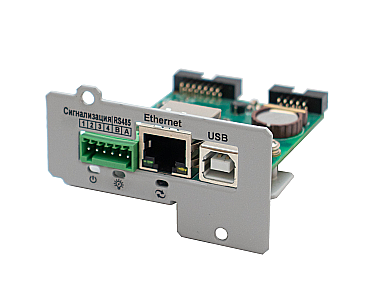

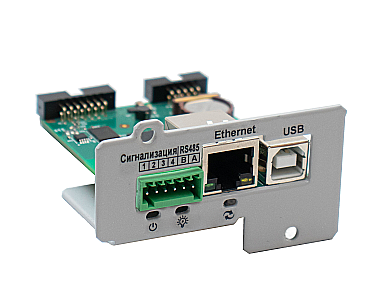

На фронтальной панели платы расширения расположены разъемы:

  • USB – соединение с ПК;
  • Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
  • «сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей;
  • RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

  • зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
  • синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
  • кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

  • при помощи специализированного ПО «ShtylDeviceManager»;
  • через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.


Общие
Уведомления trap-сообщения, e-mail
Поддерживаемые протоколы Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Поддерживаемые интерфейсы Ethernet, USB, RS-485, «Cухие» контакты
Память 1 Mbit Flash memory (встроенная), 16 Mbit Flash memory (внешняя), 256 Kbyte SDRAM
Процессор ARM Cortex-M4F 120Mhz 32bit
Совместимость инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Страна производитель Россия
Тип аксессуара карты мониторинга
Число фаз совместимого ИБП 1 в 1
Ethernet (TCP/IP-адаптер)
Поддерживаемые протоколы Ethernet-адаптера Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
Тип выходного разъёма Ethernet-адаптера RJ-45
USB
Поддерживаемые протоколы интерфейса USB Штиль
Тип выходного разъёма интерфейса USB USB-B
Сигнализация («сухие» контакты)
Максимальное сопротивление относительно общего, Ом 35
Максимальный ток нагрузки, не более, мА ±20
Допустимое напряжение, не более, В ±26
Назначение выходных «сухих» контактов определяется при конфигурации (возможные варианты: неисправность, общая авария, авария в электросети, активирован байпас)
Тип выходного разъёма разъемный клеммник, сечение провода 0,5-1 мм.кв., (15EDGRC-2.5-06)
Тип и количество 3 выходных
RS-485
Допустимое напряжение A и B контактов, в пределах, В от -13 до +16,5
Надежность и эксплуатационные характеристики
Установка во внутренний слот стабилизатора или ИБП
Диапазон рабочей температуры, °С 5-40
Относительная влажность, % не более 95
Степень защиты от пыли и влаги IP20
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 40х68х65
Габаритные размеры ВхШхГ (в упаковке), мм 220х155х50
Масса, кг 0,1
Карты мониторинга
Карта мониторинга IC-Modbus/Dry contacts
Нет отзывов
6 990 ₽
Перейти в категорию
1 Карта мониторинга IC-SNMP/WEB 1 шт.
2 Интерфейсный кабель USB, длина 1,8 м 1 шт.
3 Руководство по эксплуатации 1 шт.
4 Упаковка 1 шт.
