Демонстрационный стенд ДРС-001

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Тип аксессуара

демонстрационные стенды
Совместимость

стабилизаторы напряжения мощностью до 300 Вт
Активная мощность, кВт
Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки. В противном случае стабилизатор вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе стабилизатора обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность стабилизатора можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности стабилизатора надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит стабилизатору работать в щадящем режиме и повысит срок его службы. Если к стабилизатору подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

0,3
Номинальное выходное напряжение, В

220
Диапазон настройки выходного напряжения, В

0-310
Масса, кг

8
Гарантийный срок, мес

12

Все характеристики

Бесплатная доставка

12 440 ₽

Мало

Купить

Как получить счёт или КП?

Способы получения:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

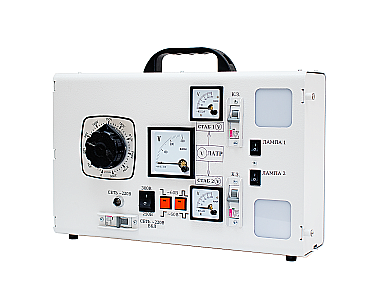

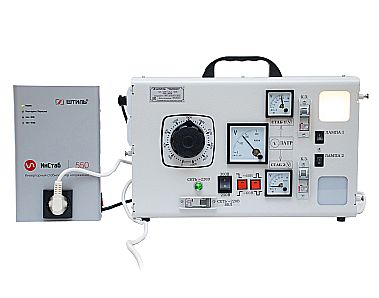

Демонстрационный стенд – это уникальная разработка завода ГК «Штиль», которая предназначена для проверки работоспособности стабилизаторов переменного напряжения различных производителей, анализа и одновременного сравнения их технических характеристик (диапазона входного напряжения, точности стабилизации, быстродействия, наличия защиты от короткого замыкания).

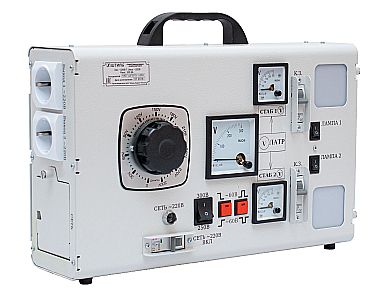

Конструктивно изделие выполнено в виде функционально законченного модуля в металлическом корпусе.

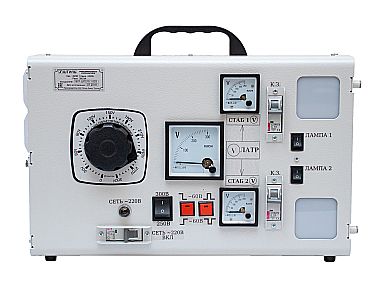

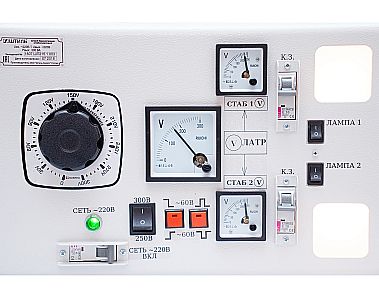

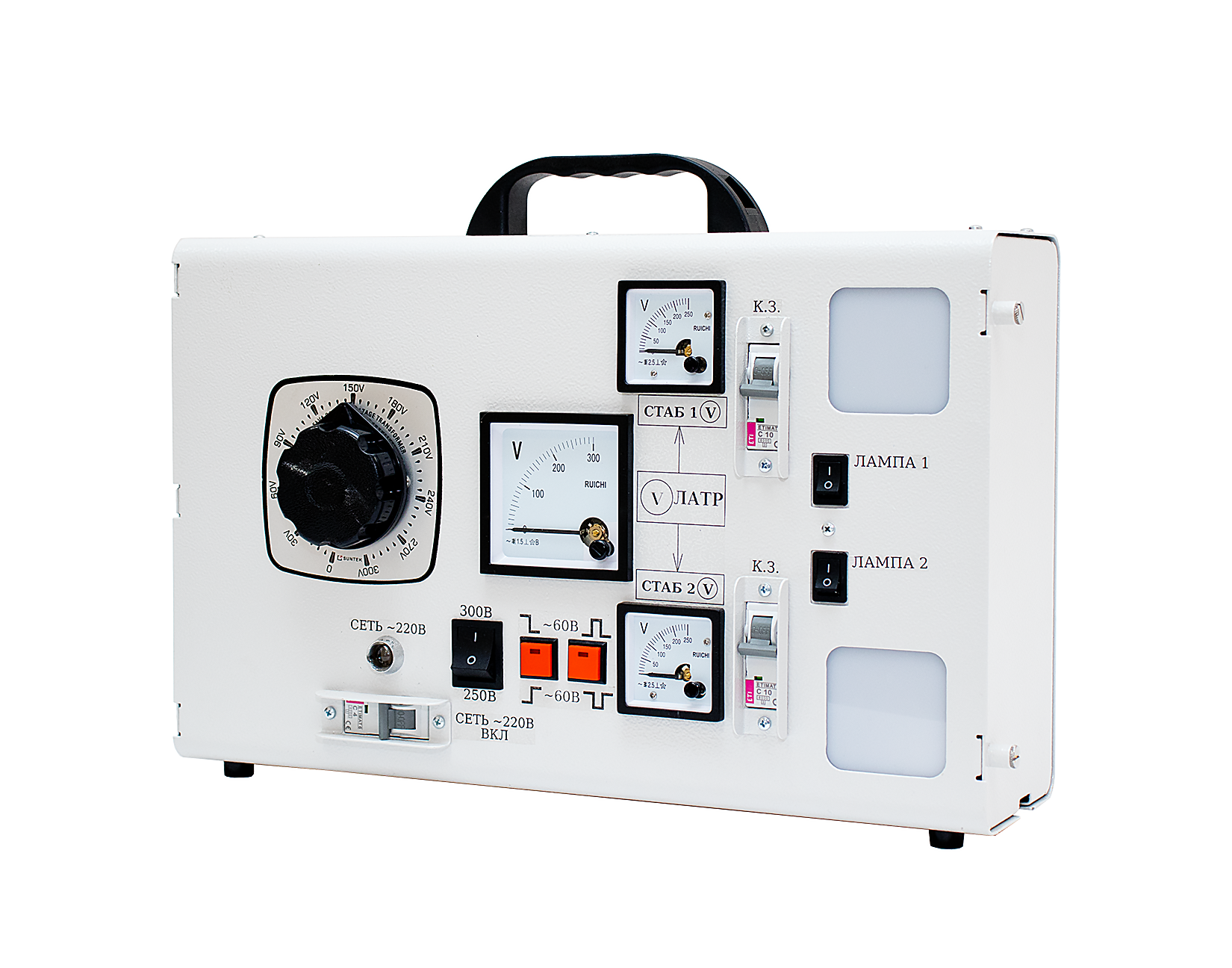

Стенд оснащён устройством регулировки однофазного переменного напряжения на основе автотрансформатора типа ЛАТР, вольтметрами стрелочного типа для контроля напряжений с выхода ЛАТР и с выходов подключенных стабилизаторов.

Функционально изделие состоит из двух гальванически не связанных частей:

первая часть – источник переменного напряжения, с возможностью регулирования и формирования перепадов напряжения;

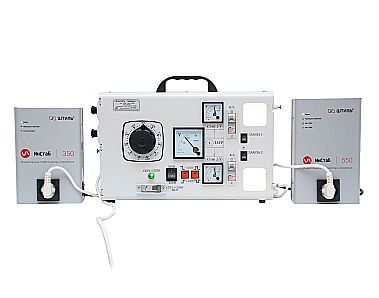

вторая часть двухканальная, каждый канал содержит вольтметр, лампу накаливания и автоматический выключатель (для формирования короткого замыкания).

Структурная схема изделия представлена на рисунке ниже.

Структурная схема демонстрационного стенда ДРС-001 картинка

Внимание!

Запрещается подключать к стенду (в том числе, через подключенные к нему стабилизаторы) дополнительную нагрузку, за исключением штатных, встроенных в стенд, ламп накаливания. Это связано с ограничением тока ЛАТРа, установленного в стенде.

Демонстрационный стенд имеет следующие особенности:

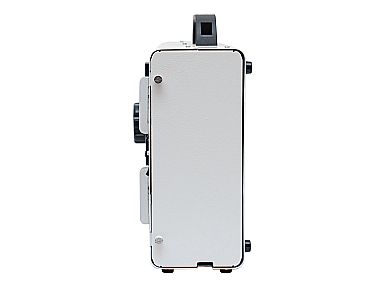

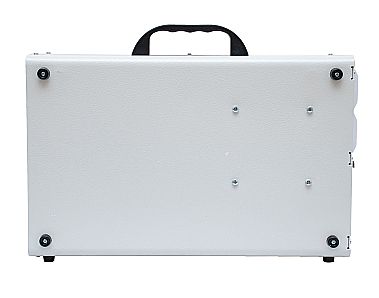

исполнение в виде компактного кейса размером 421х291х140,5мм (ВхШхГ) и весом 8 кг;
полностью металлический корпус;
ручку для более удобной транспортировки.

В силу своей компактности и простоты эксплуатации устройство удобно использовать как в коммерческих, так и бытовых целях.

Характеристики

Общие

Совместимость	стабилизаторы напряжения мощностью до 300 Вт
Страна производитель Инверторные стабилизаторы бренда «Штиль» производятся полностью в России (г. Тула) на собственных производственных площадях. Российский производитель «Штиль» уже более 30 лет занимается разработкой и выпуском систем электропитания.	Россия
Активная мощность, кВт Выходная мощность стабилизатора должна быть больше потребляемой мощности нагрузки. В противном случае стабилизатор вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас. При подборе стабилизатора обычно необходимо учитывать как его полную выходную мощность, так и активную. Ориентироваться только на активную выходную мощность стабилизатора можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице. Для определения необходимой выходной активной мощности стабилизатора надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит стабилизатору работать в щадящем режиме и повысит срок его службы. Если к стабилизатору подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.	0,3
Тип аксессуара	демонстрационные стенды

Входные характеристики

Номинальная входная частота, Гц	50
Рабочий диапазон входного напряжения, В	176-255
Номинальное входное напряжение, В	220
Тип входной сети	однофазная

Выходные характеристики

Тип выходного напряжения	однофазное
Номинальная выходная частота, Гц Инверторные стабилизаторы «Штиль» не производят стабилизацию входной частоты. Частота выходного напряжения стабилизатора определяется частотой сети (синхронизируется на входе и выходе, сделано для того, чтобы при переходе стабилизатора на цепь байпаса не было разницы в частоте) и находится в пределах диапазона 43-57 Гц. При выходе входной частоты за пределы указанного диапазона стабилизатор обесточит нагрузку и будет ожидать возвращения входной частоты в указанный диапазон.	50
Диапазон настройки выходного напряжения, В	0-310
Номинальное выходное напряжение, В	220
Мощность ламп, установленных в стенде, Вт	15
Количество ламп, установленных в стенде, шт.	2

Надежность и эксплуатационные характеристики

Гарантийный срок, мес

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	421х291х140,5
Масса, кг	8
Цвет корпуса	серый

1	Демонстрационный стенд ДРС-001	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка (картонный короб)	1 шт.
