Карта мониторинга IC-SNMP/mini-USB

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Бесплатная доставка

Тип аксессуара

карты мониторинга
Совместимость

инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Число фаз совместимого ИБП

1 в 1
Способ установки совместимого стабилизатора

напольный / в стойку
Поддерживаемые интерфейсы

Ethernet, Mini-USB, RS-485, «Cухие» контакты, 4P4C
Поддерживаемые протоколы

Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль
Уведомления

trap-сообщения, e-mail
Степень защиты от пыли и влаги
Характеристика, отражающая уровень защиты стабилизатора напряжения от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все инверторные стабилизаторы напряжения «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.

IP20
Габаритные размеры ВхШхГ (в упаковке), мм

220х155х50
Масса, кг

0,1
Гарантийный срок, мес

24

Все характеристики

Бесплатная доставка

21 230 ₽

В производстве

Купить

Как получить счёт или КП?

Способы получения:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

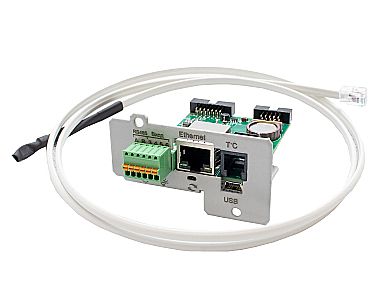

Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 0,25-10 кВА.

На фронтальной панели платы расширения расположены разъемы:

mini-USB – соединение с ПК;
Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов;
RS-485 – мониторинг внешних устройств по проприетарному протоколу;
4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).

Под линейкой наружных разъемов находятся элементы индикации и управления:

зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:

при помощи специализированного ПО «ShtylDeviceManager»;
через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.

Характеристики

Общие

Совместимость	инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
Тип аксессуара	карты мониторинга
Число фаз совместимого ИБП	1 в 1
Поддерживаемые интерфейсы	Ethernet, Mini-USB, RS-485, «Cухие» контакты, 4P4C
Поддерживаемые протоколы	Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль
Уведомления	trap-сообщения, e-mail
Страна производитель Инверторные стабилизаторы бренда «Штиль» производятся полностью в России (г. Тула) на собственных производственных площадях. Российский производитель «Штиль» уже более 30 лет занимается разработкой и выпуском систем электропитания.	Россия

Ethernet (TCP/IP-адаптер)

Тип выходного разъёма Ethernet-адаптера	RJ-45
Поддерживаемые протоколы Ethernet-адаптера	Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль

mini-USB

Тип выходного разъёма интерфейса mini-USB	USB-А
Поддерживаемые протоколы интерфейса mini-USB	Штиль/ HID Power Device

Сигнализация («сухие» контакты)

Тип и количество	2 входных
Тип выходного разъёма	разъемный клеммник, сечение провода 0,5-1.0 мм.кв., (15EDGRC-2.5-06)
Назначение входных «сухих» контактов	определяется при конфигурации
Максимальное сопротивление относительно общего, Ом	35

RS-485

Допустимое напряжение A и B контактов, в пределах, В

от -13 до +16,5

Термодатчик

Тип выходного разъёма термодатчика

4P4C

Надежность и эксплуатационные характеристики

Установка	во внутренний слот стабилизатора или ИБП
Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого стабилизатор напряжения будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса стабилизатора (частая причина короткого замыкания). Повышение температуры более +40°C грозит перегревом устройства.	5-40
Относительная влажность, % Величина показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу стабилизатора напряжения только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной влажности в помещении внутрь корпуса стабилизатора напряжения могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы стабилизатора также является полное отсутствие конденсата.	не более 95
Степень защиты от пыли и влаги Характеристика, отражающая уровень защиты стабилизатора напряжения от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность). Все инверторные стабилизаторы напряжения «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.	IP20
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	40х68х65
Габаритные размеры ВхШхГ (в упаковке), мм	220х155х50
Масса, кг	0,1

Карты мониторинга

Карта мониторинга IC-Modbus/Dry contacts

Нет отзывов

Совместимость: инверторные стабилизаторы универсального исполнения от 6 кВА, однофазные ИБП
(работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB)
Тип аксессуара: карты мониторинга
Число фаз совместимого ИБП: 1 в 1
Поддерживаемые интерфейсы: RS-485, «Cухие» контакты, 4P4C
Поддерживаемые протоколы: Modbus RTU/ Штиль
Способ установки совместимого стабилизатора: напольный / в стойку
Степень защиты от пыли и влаги: IP20
Гарантийный срок, мес: 24

6 990 ₽

Перейти в категорию

1	Карта мониторинга IC-SNMP/mini-USB	1 шт.
2	Интерфейсный кабель USB A - miniUSB	1 шт.
3	Датчик температуры	1 шт.
4	Руководство по эксплуатации	1 шт.
5	Упаковка	1 шт.

Листовки, брошюры, каталоги

Инверторные стабилизаторы напряжения. Брошюра, 2021 год

Скачать

Руководства по эксплуатации

Плата расширения интерфейсов IC-SNMP/Mini-USB

Скачать

Программное обеспечение

Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»

Подробнее
