Фазность ИБП и стабилизатора напряжения
ИБП и стабилизаторы напряжения – это электротехнические устройства защиты, которые подключаются между электросетью и потребителями, чтобы обеспечивать корректировку выходного напряжения и/или резервное питание на случай возникновения блэкаута (характерно только для бесперебойников). Их входные и выходные разъемы рассчитаны на определенную фазность. По этому параметру устройства разделяются на три типа:
- 1 в 1 – с однофазным входом и выходом. Самые популярные модели для дома и квартиры. Подключаются к проводникам L, N и PE. Для этого могут иметь евровилку, разъем IEC320-С14 или клеммный блок (в мощных моделях более 3,5 кВт);
- 3 в 3 – с трехфазным входом и выходом. Это мощные модели, которым для подключения требуются проводники L1, L2, L3, N и PE. Соединение с электросетью и нагрузкой выполняется через клеммный блок;
- 3 в 1 (3 фазы в одну) – с трехфазным входом и однофазным выходом. Это также мощные приборы. Они рассчитаны на питание от сети 400 В с проводниками L1, L2, L3, N и PE, но подключать к ним можно только однофазную нагрузку с номинальным переменным напряжением 220/230 В. На их выходе присутствует только три разъема – L, N и PE.
Стабилизаторы напряжения и ИБП конфигурации 3 фазы в одну в основном применяются в ИТ-инфраструктуре и ЦОДах, а также используются для телекоммуникационного оборудования, зарядных станций и некоторой бытовой техники.
Особенности ИБП и стабилизаторов напряжения конфигурации 3 фазы в одну

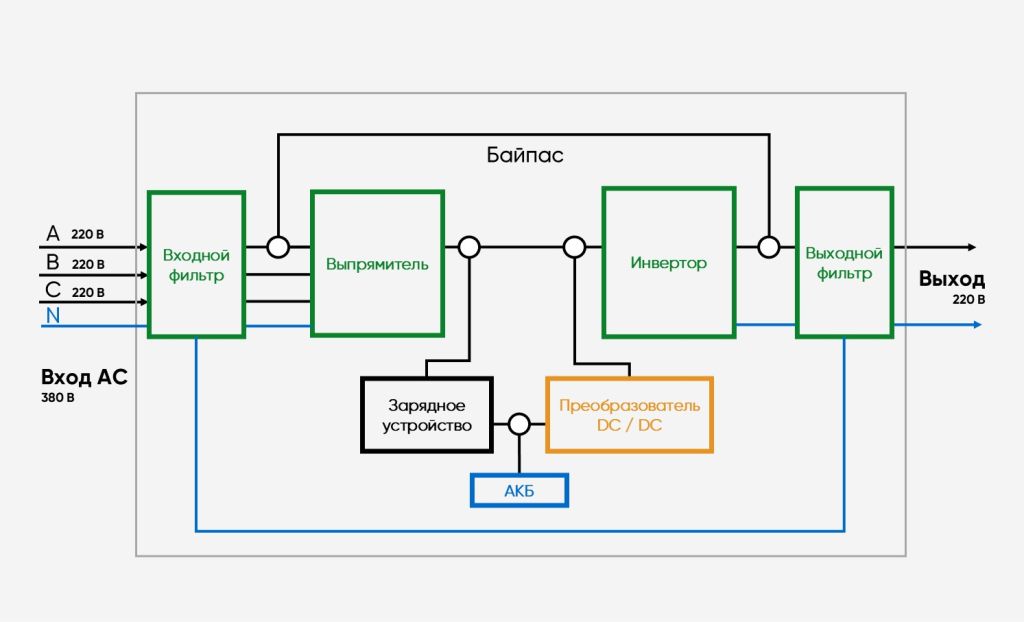

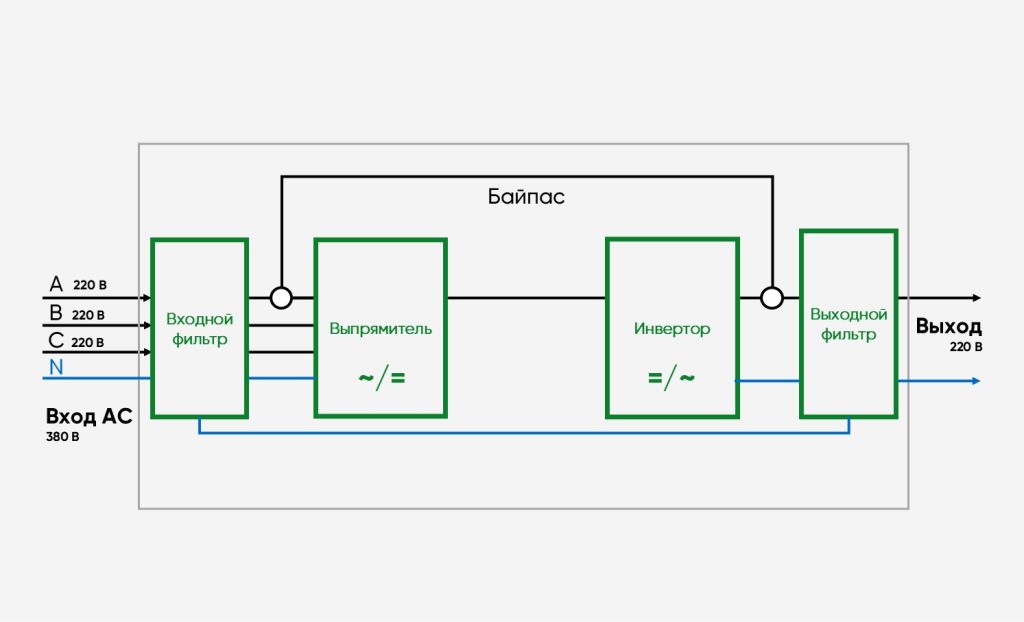

Стабилизаторы напряжения и ИБП переменного тока с конфигурацией 3 фазы в одну работают на основе бестрансформаторной технологии двойного преобразования. Конвертация переменного напряжения у них выполняется следующим образом: переменный ток с трех фаз сначала поступает на выпрямитель, который преобразовывает его в постоянный. Затем инвертор переводит его обратно в переменный, но уже только на одну фазу и с эталонными характеристиками (перепады напряжения на выход не проходят).
За счет такого принципа действия вся подключенная нагрузка не только получает качественное электропитание, но и равномерно распределяется по каждой питающей линии L1, L2, и L3, что позволяет решать следующие задачи:
- Обеспечивать защиту от просадок и скачков напряжения критически важного электрооборудования.
- Равномерно распределить всю нагрузку сети по фазам, что полностью исключает их перекос. Например, однофазный электроприбор или группа оборудования на 8 кВт, равномерно распределит свою потребляемую мощность на каждую линию примерно по 2,6 кВт. Это удобно, если нет возможности вручную равномерно подключить электрооборудование.
- Подключить мощный прибор с потреблением, превышающим выделенную мощность фазы. Например, бытовую зарядную станцию для электроавтомобилей на 9 кВт можно подключить через такой стабилизатор или ИБП на 10 кВт к трехфазной электросети с выделенной мощностью 15 кВт. Хоть и на каждой линии выделено только по 5 кВт, устройство разделит нагрузку по 3 кВт для каждой линии.
- Снизить загрузку фазы. Например, если есть мощный потребитель на 14 кВт, который может загрузить всю фазу на 15 кВт, не оставив мощности для другой нагрузки. В этом случае устройство поможет распределить его потребление на каждой фазе примерно по 4,6 кВт. Это может потребоваться в больших домовладениях с разветвленной системой потребителей электрического тока.
Стабилизаторы напряжения и ИБП конфигурации 3 фазы в одну от бренда «Штиль»

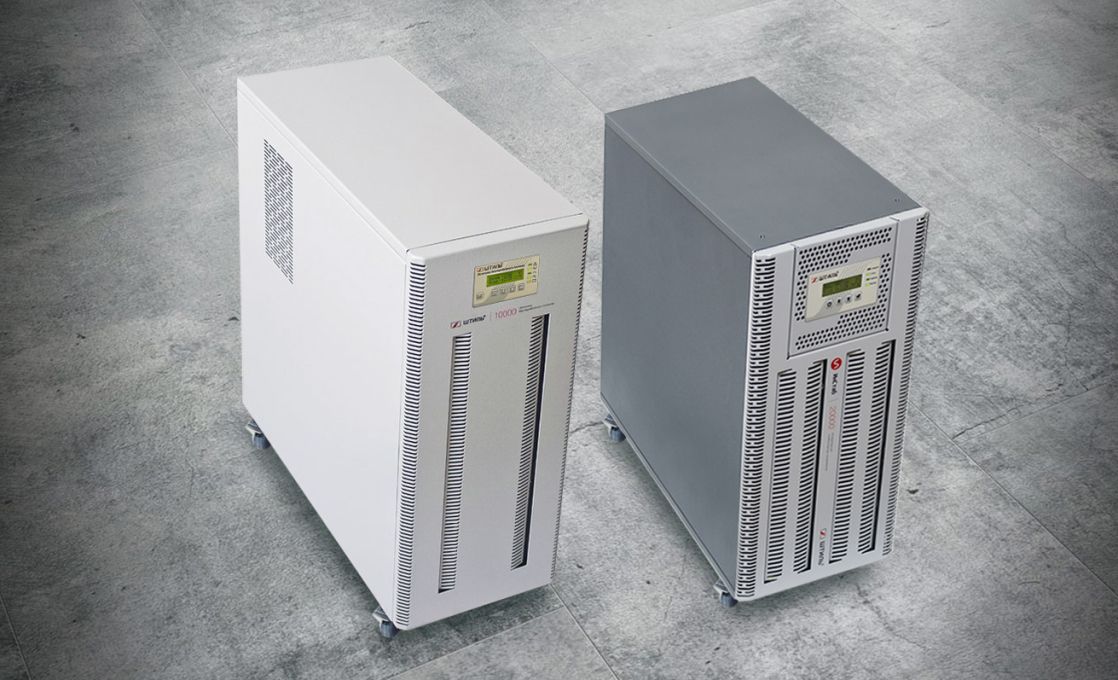

Российский производитель систем электропитания «Штиль» производит стабилизаторы напряжения инверторного типа и онлайн ИБП с конфигурацией 3 фазы в одну. В модельный ряд производителя входят:

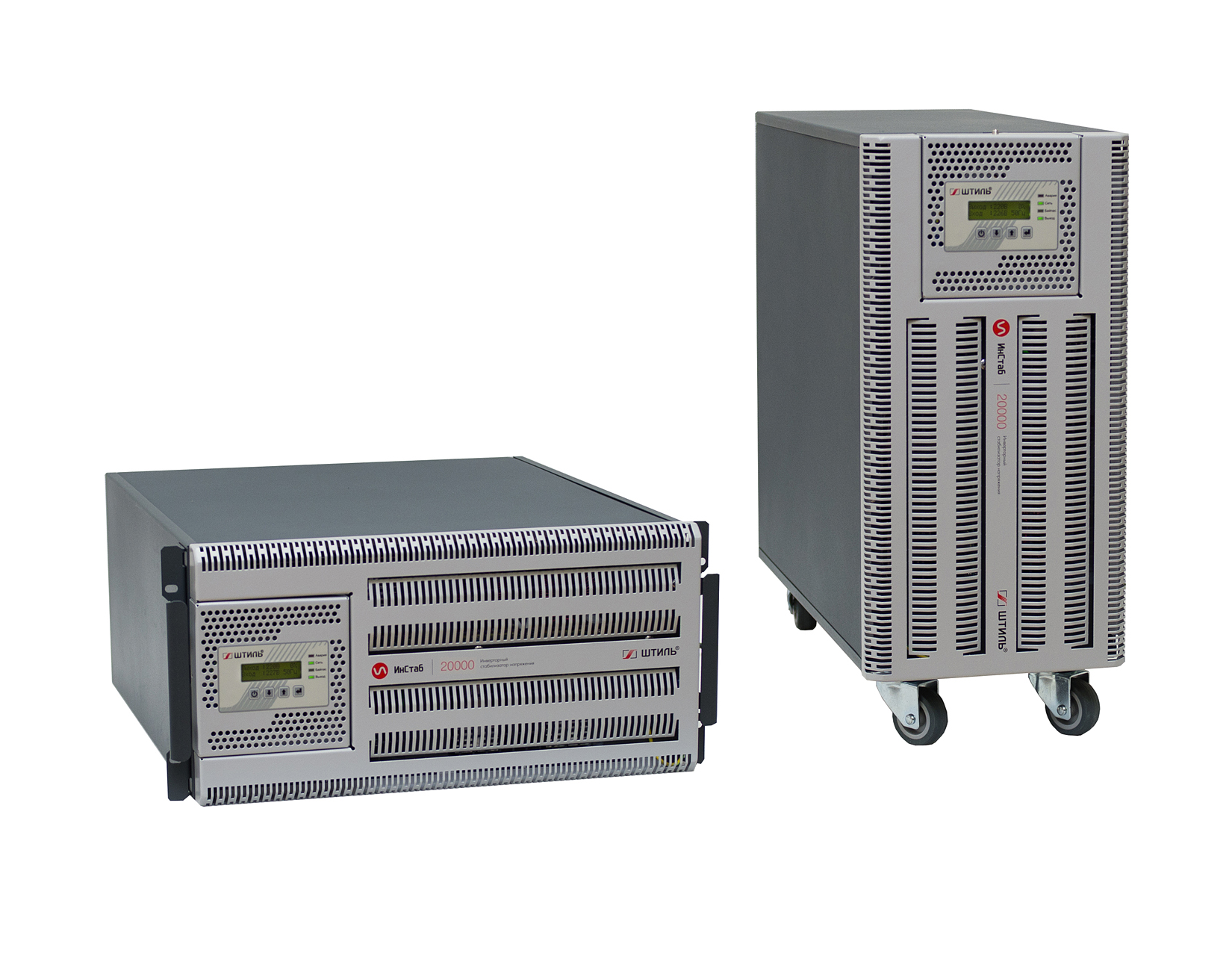

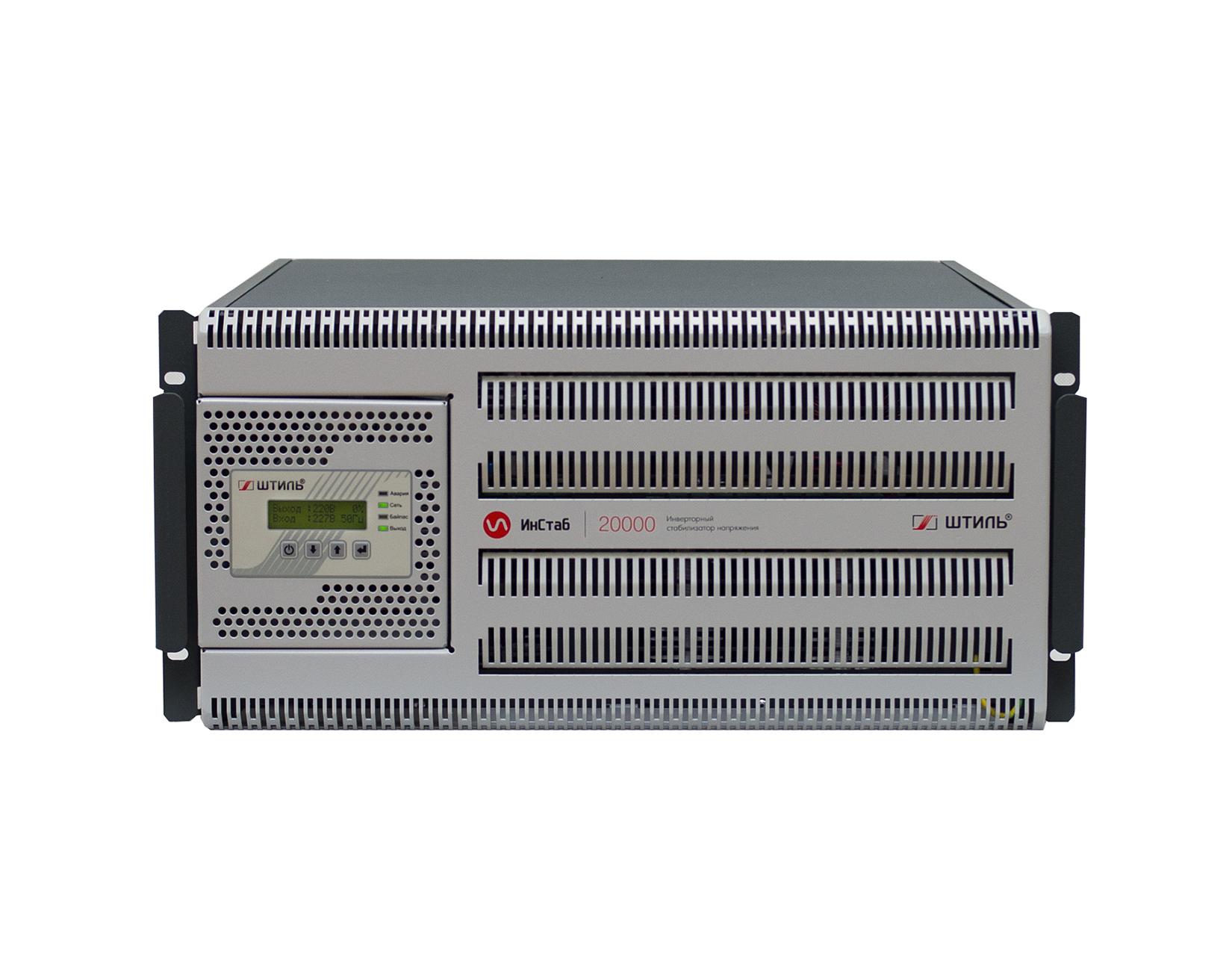

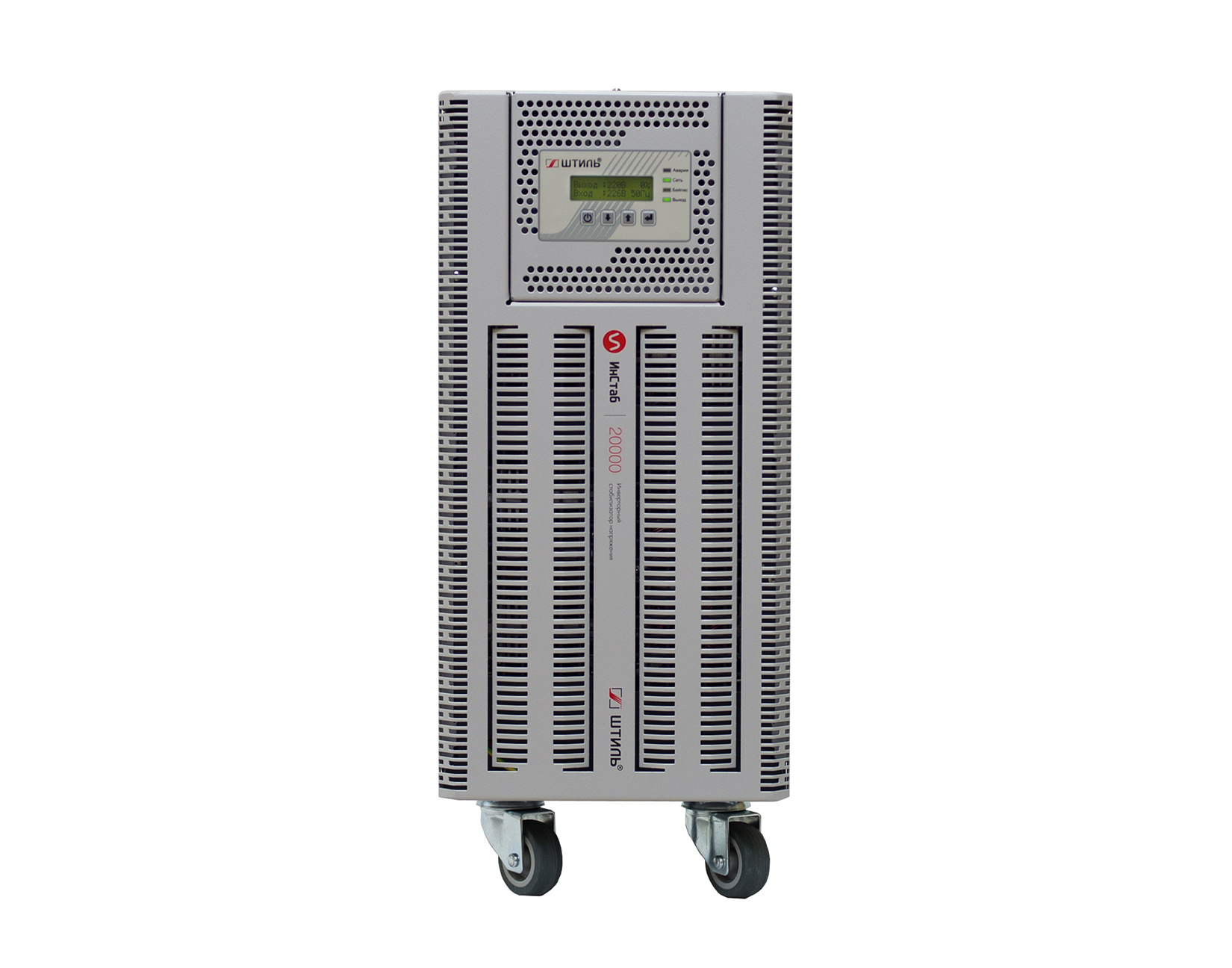

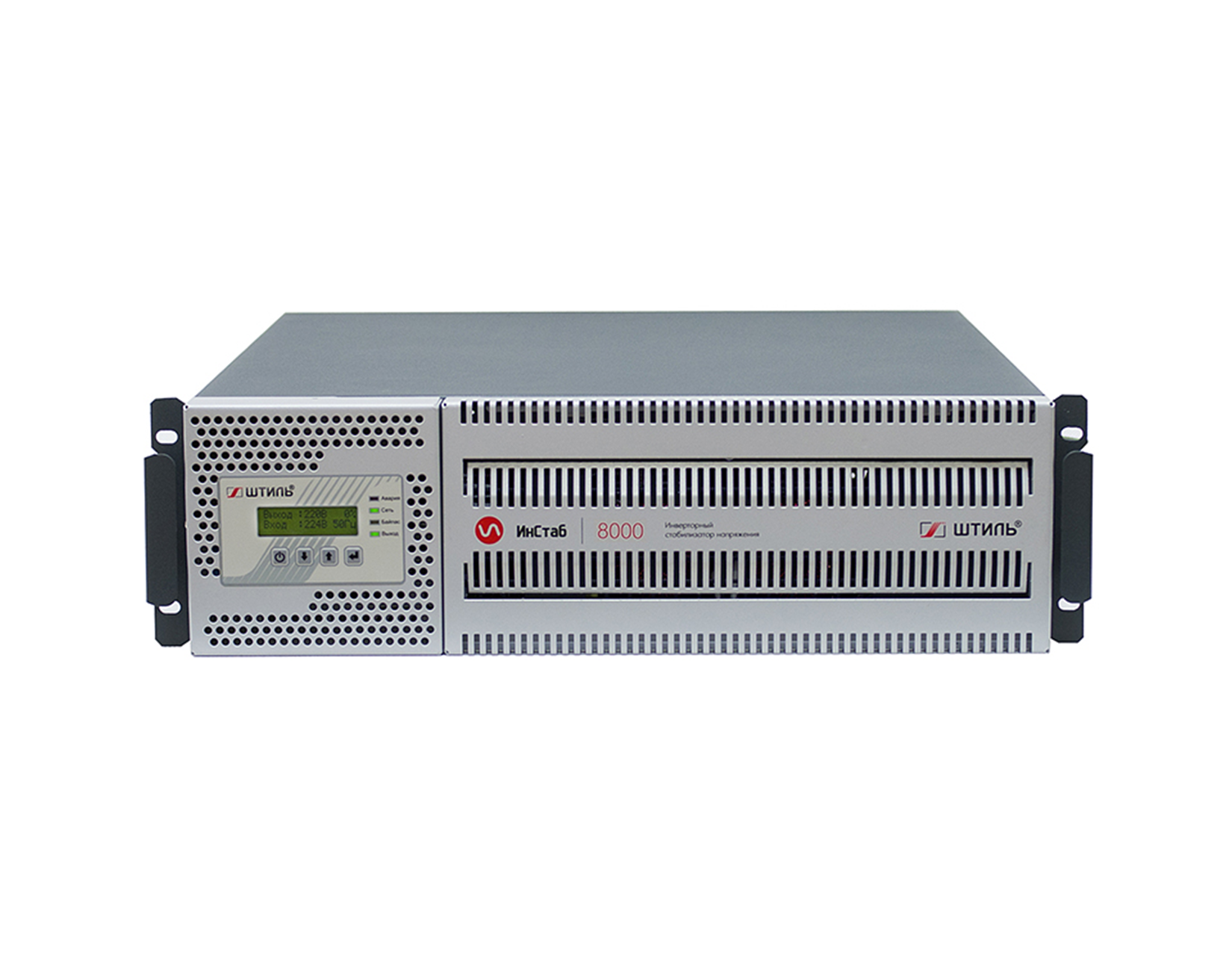

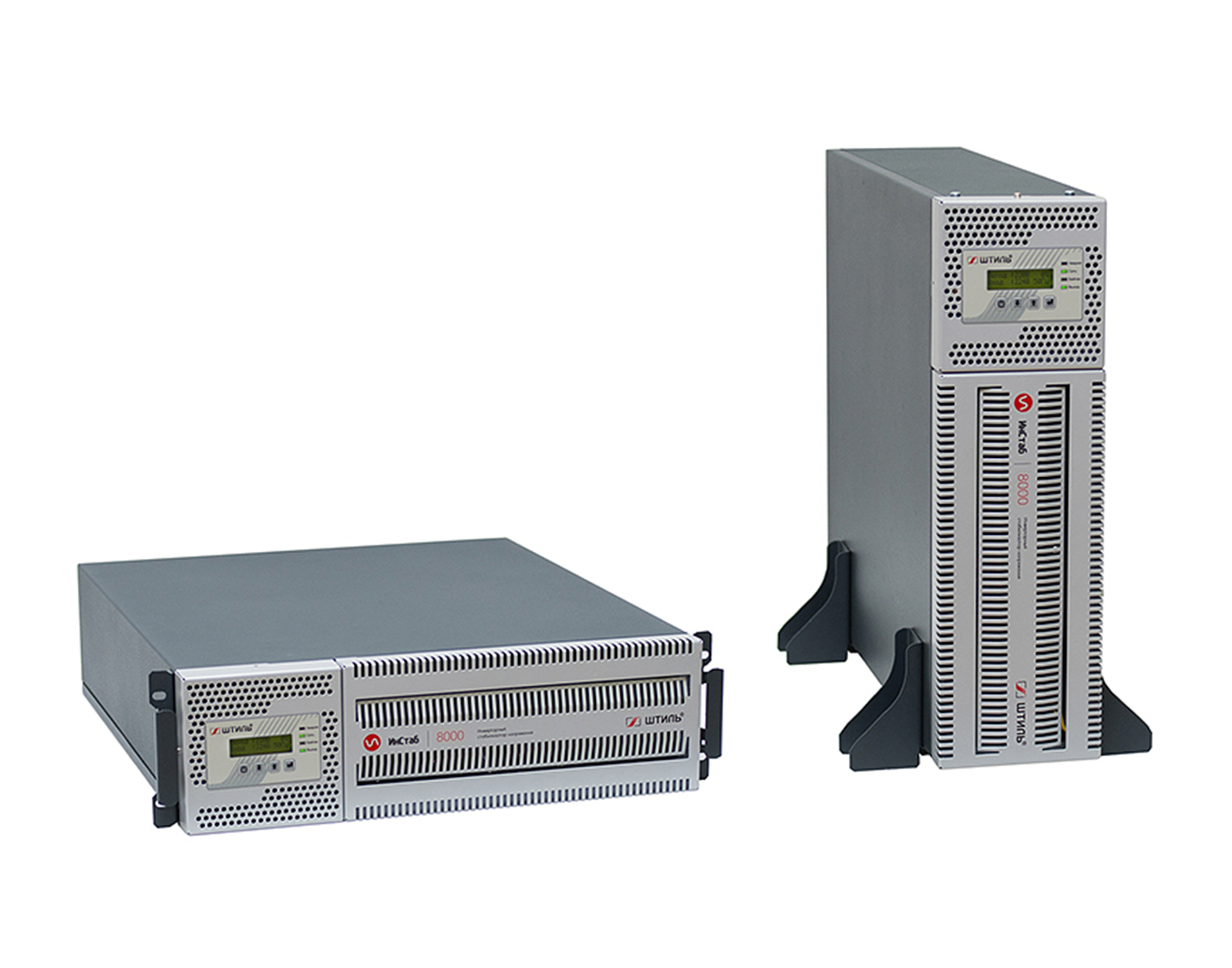

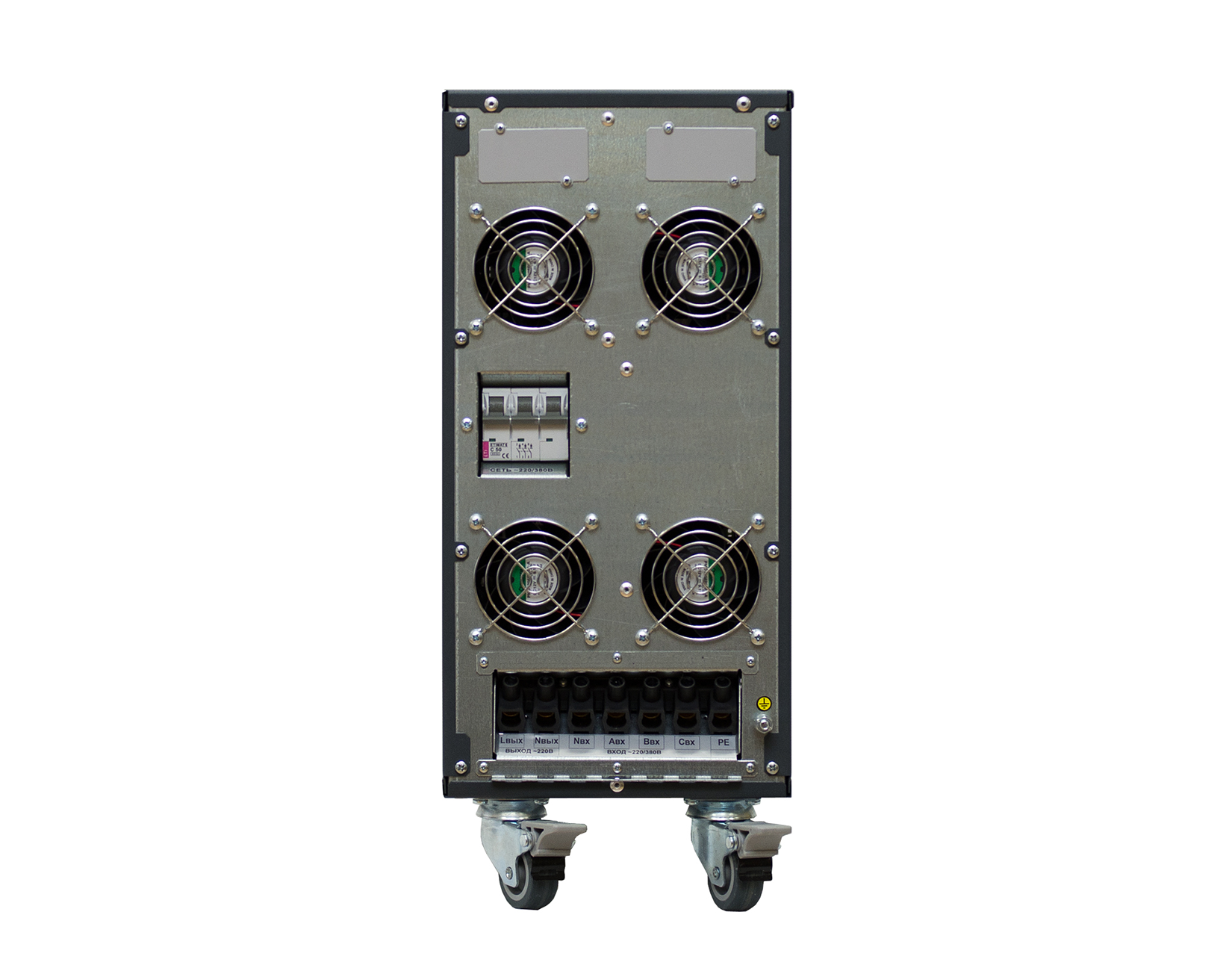

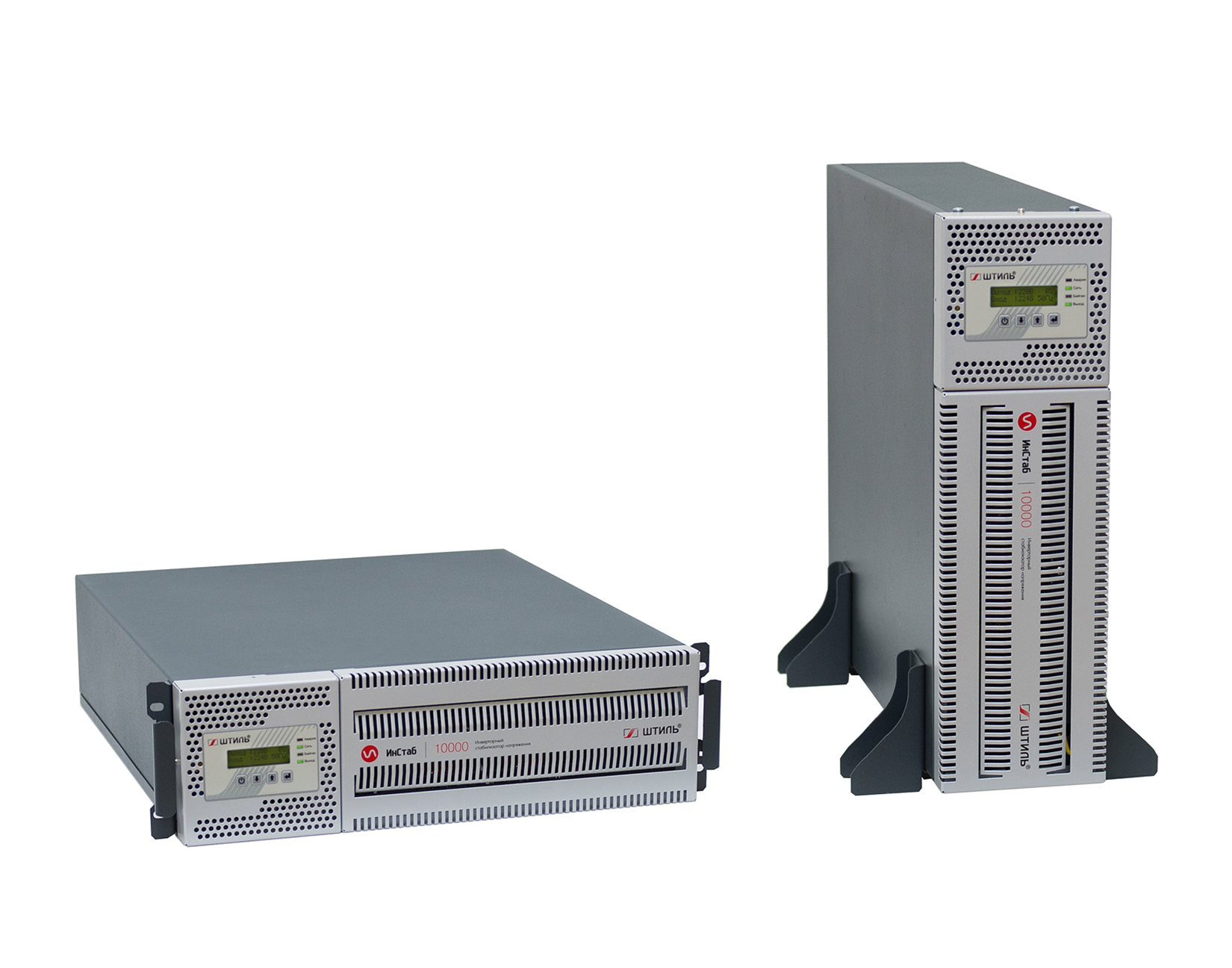

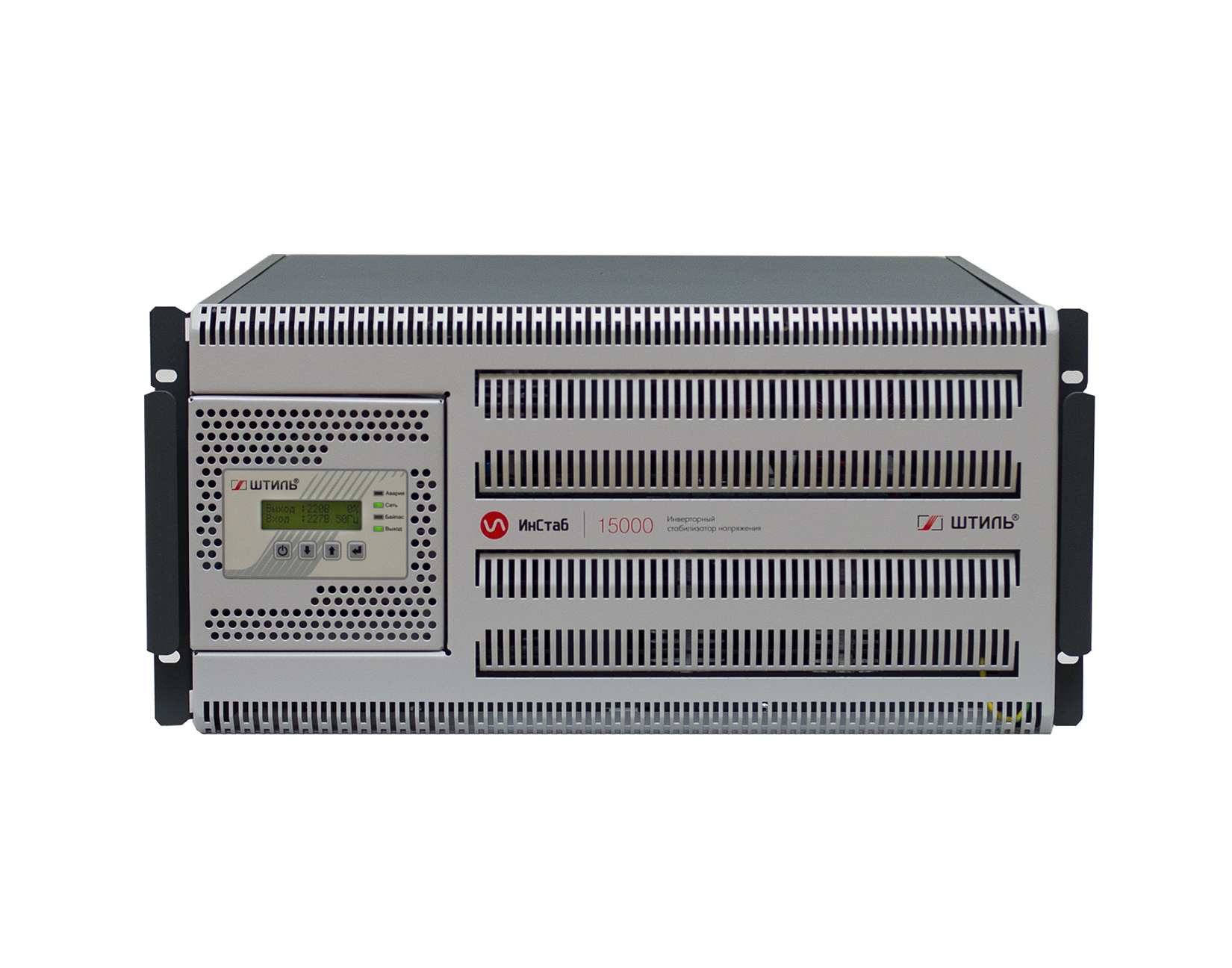

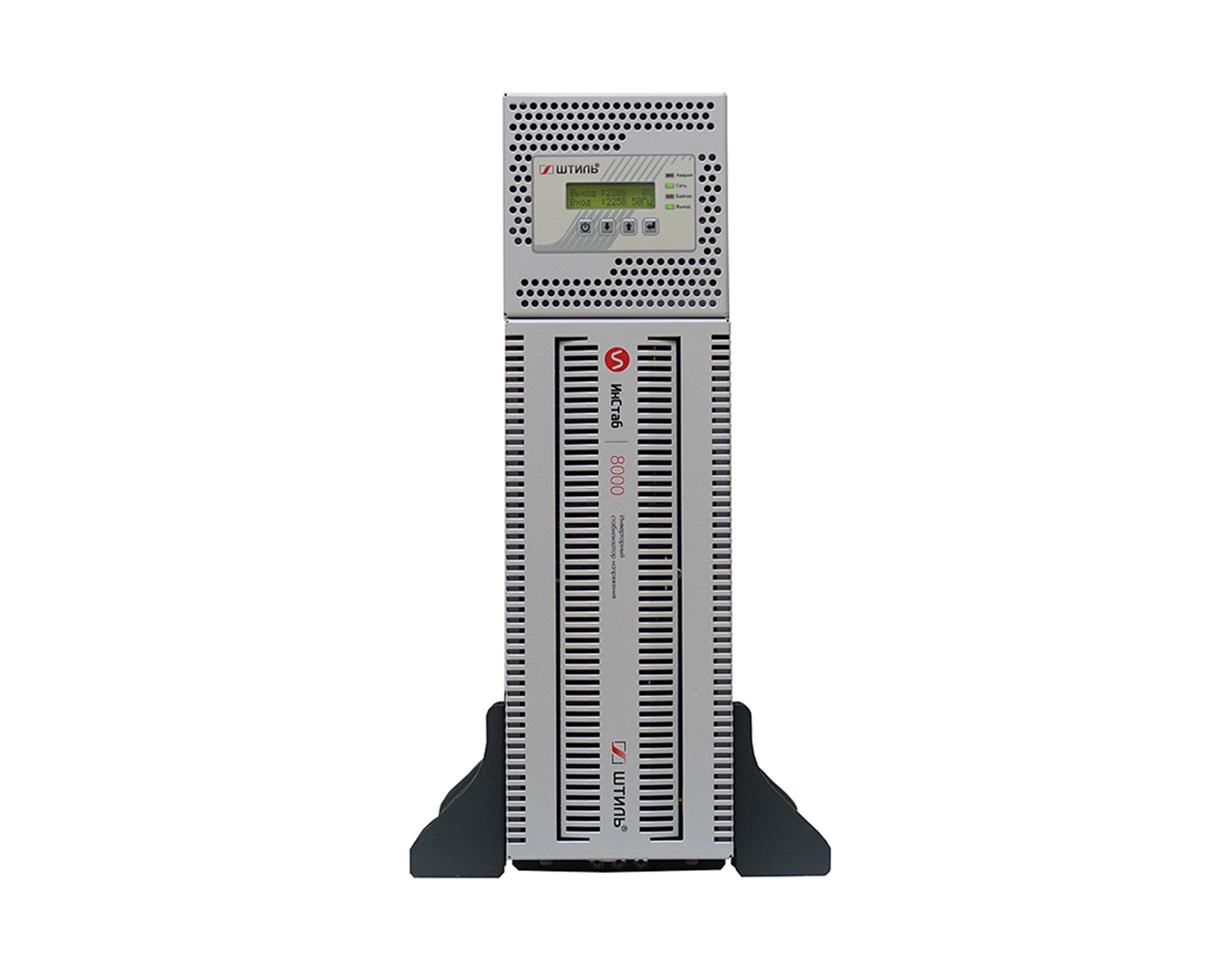

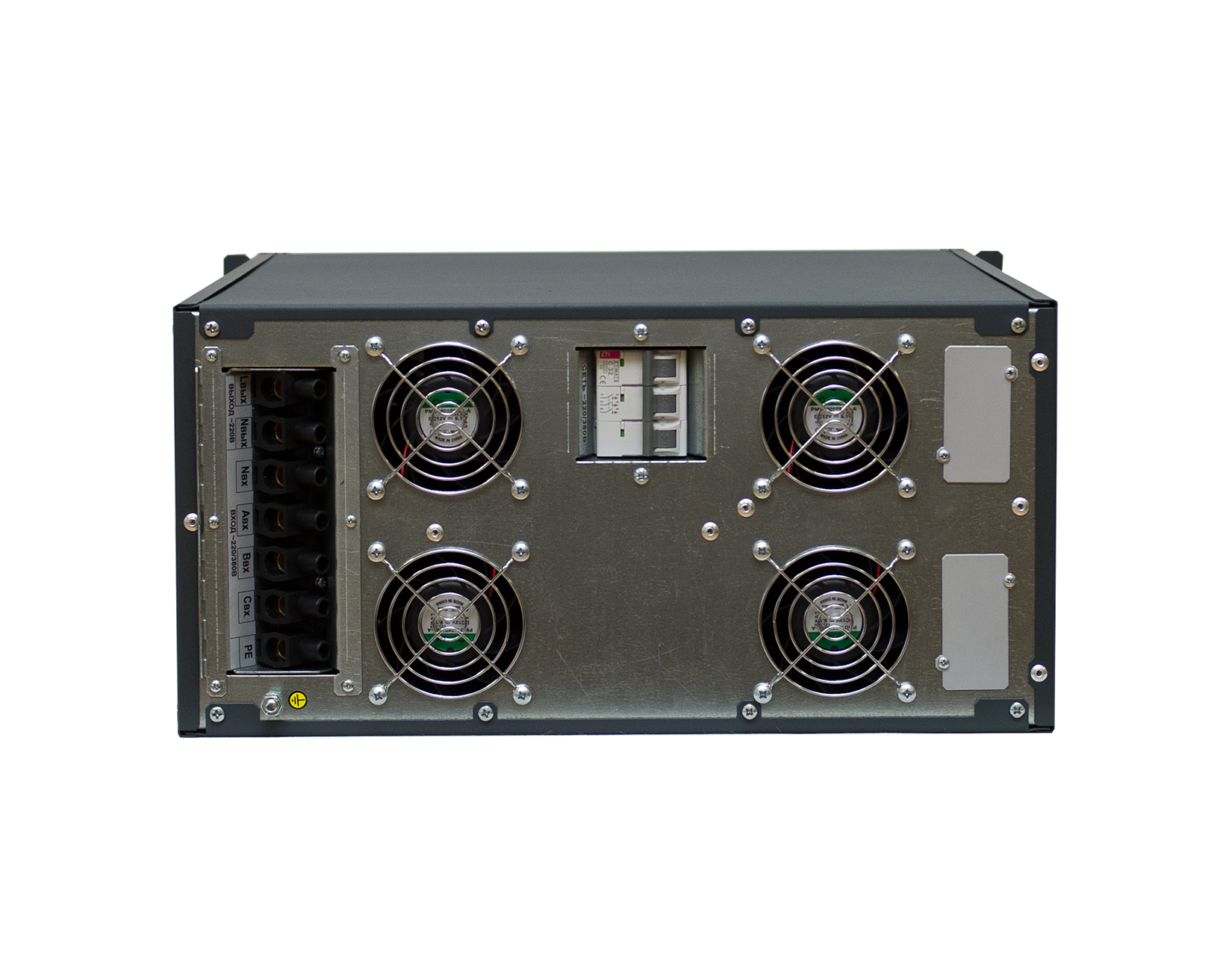

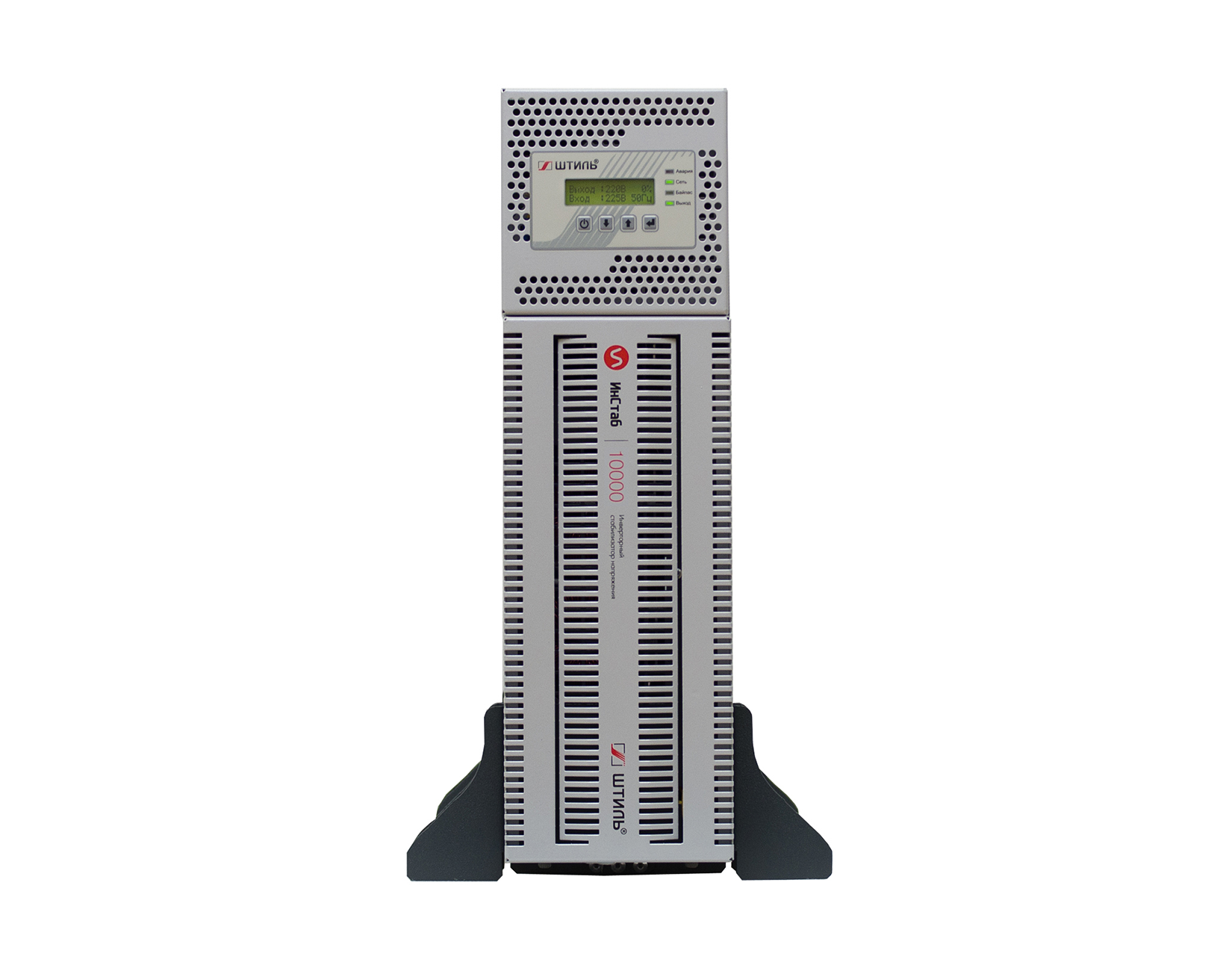

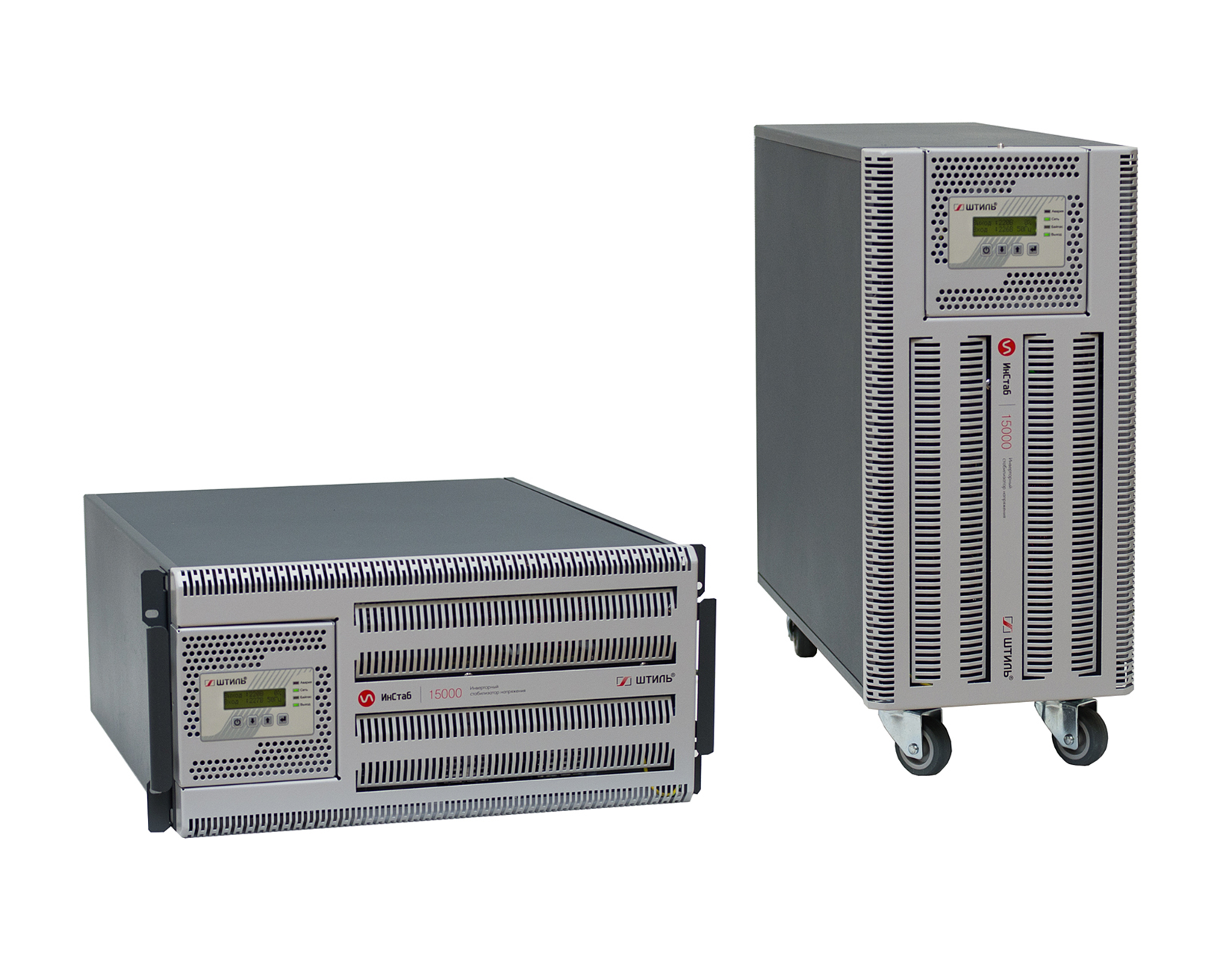

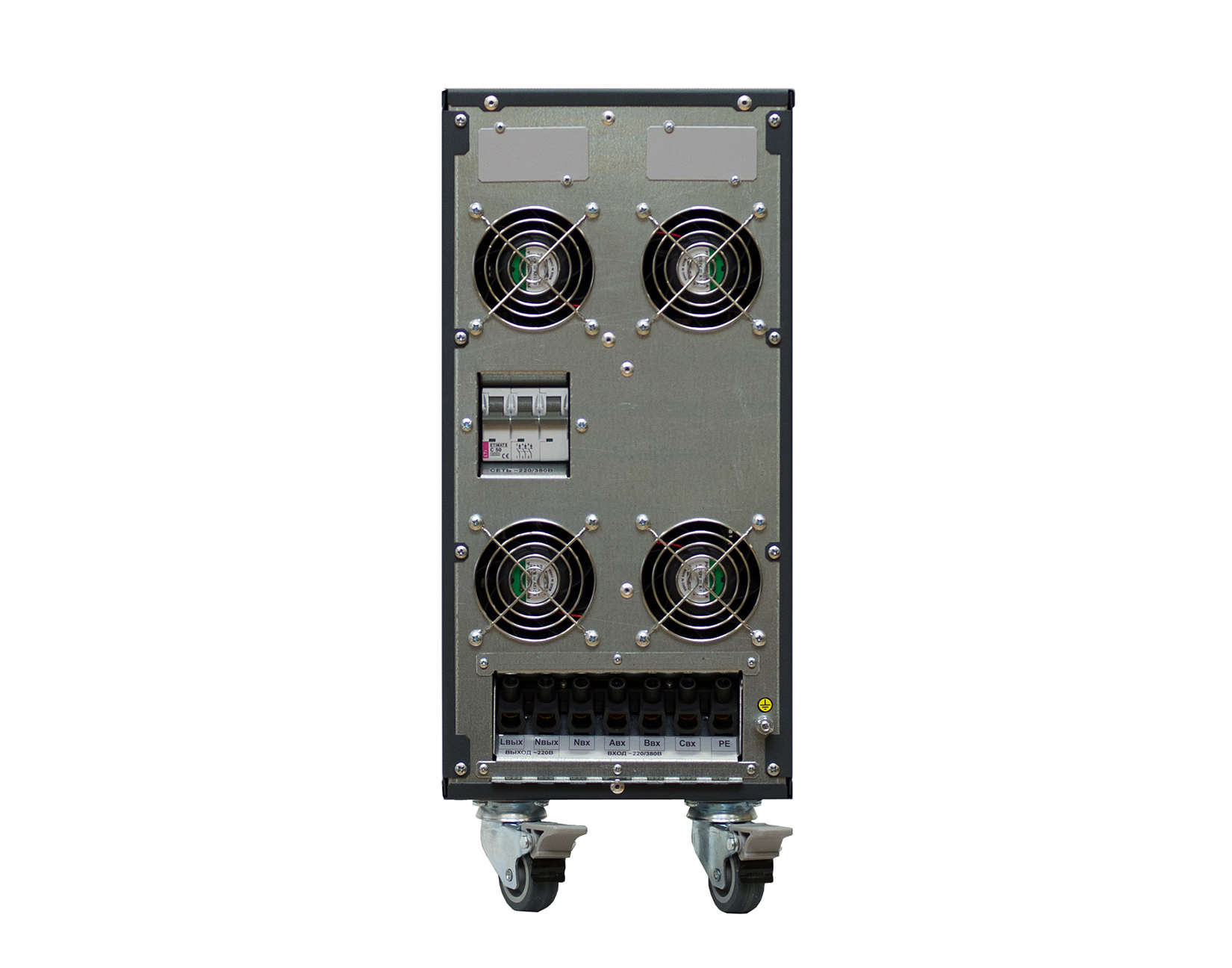

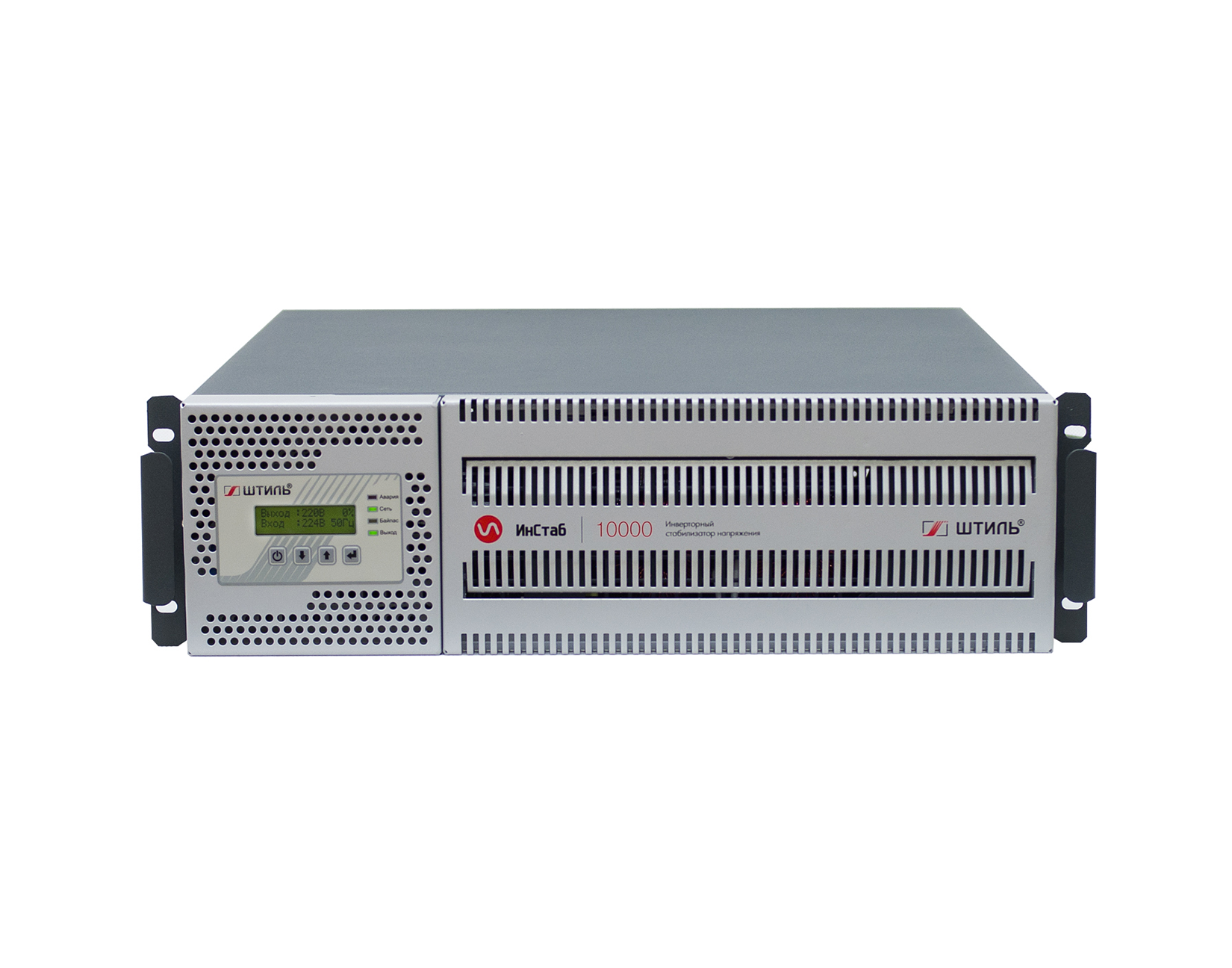

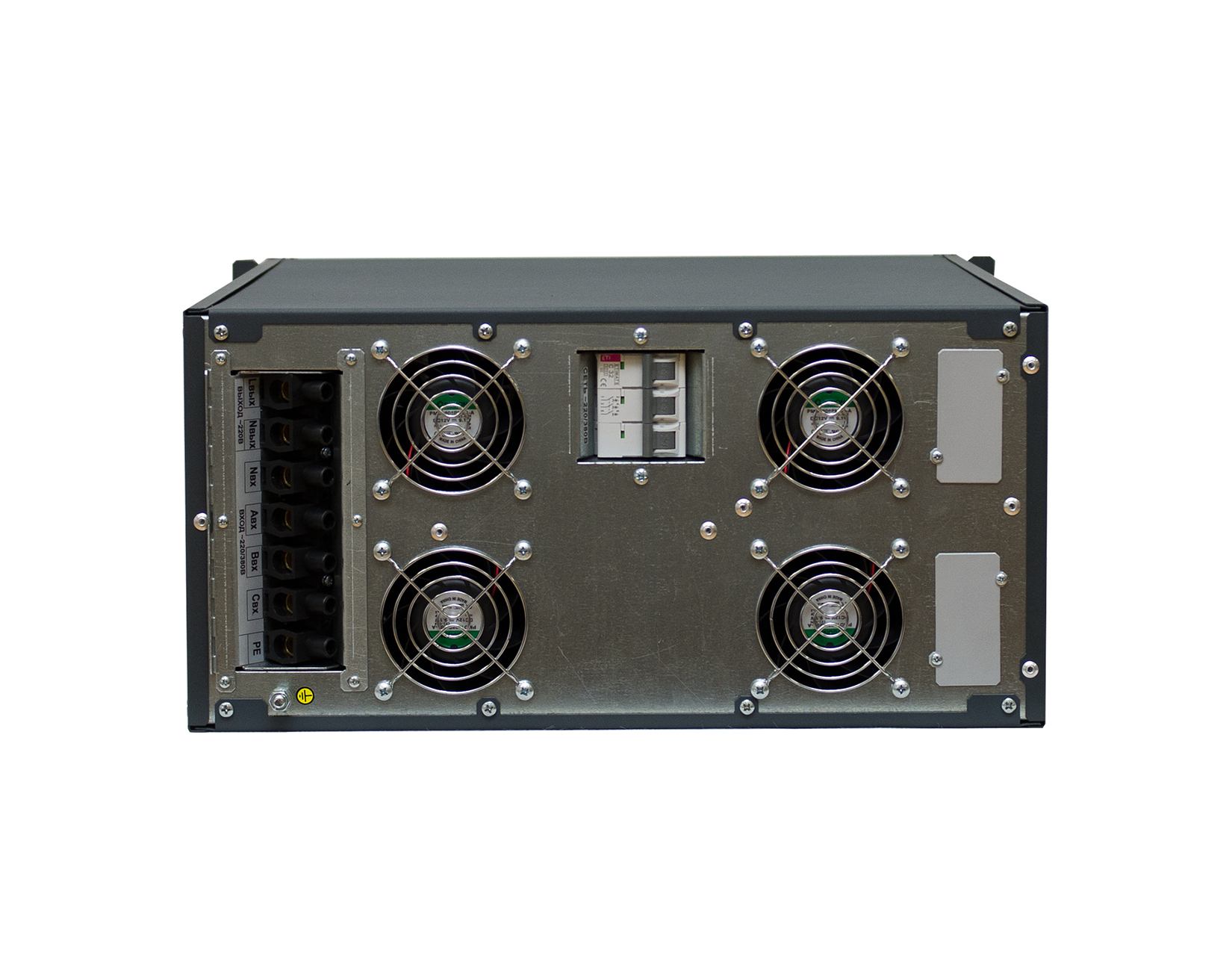

- инверторные стабилизаторы напряжения с выходной мощностью от 6 кВА / 5,4 кВт до 20 кВА / 16 кВт, предназначенные для универсальной установки – на полу или в стойке/телекоммуникационном шкафу стандарта 19 дюймов.

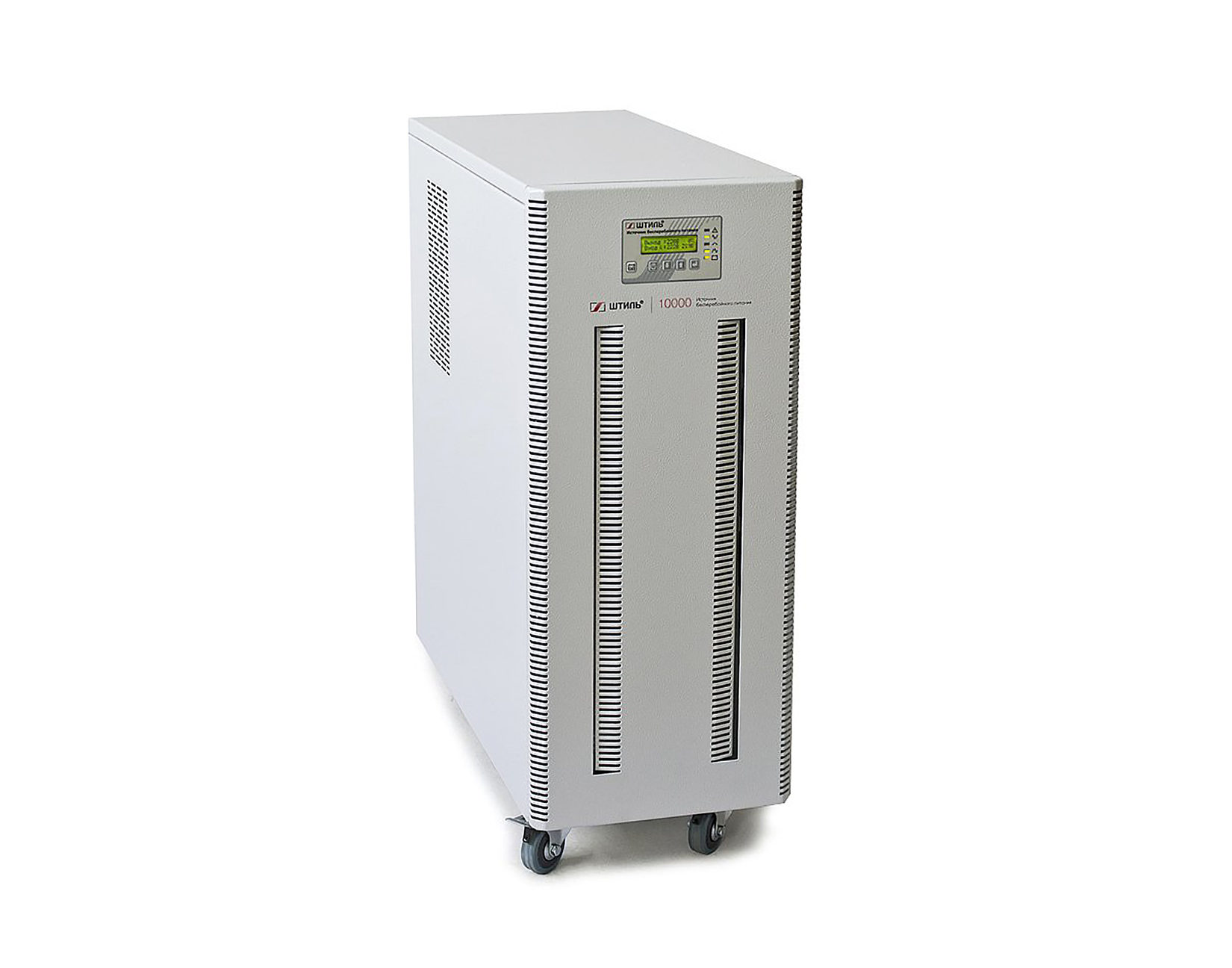

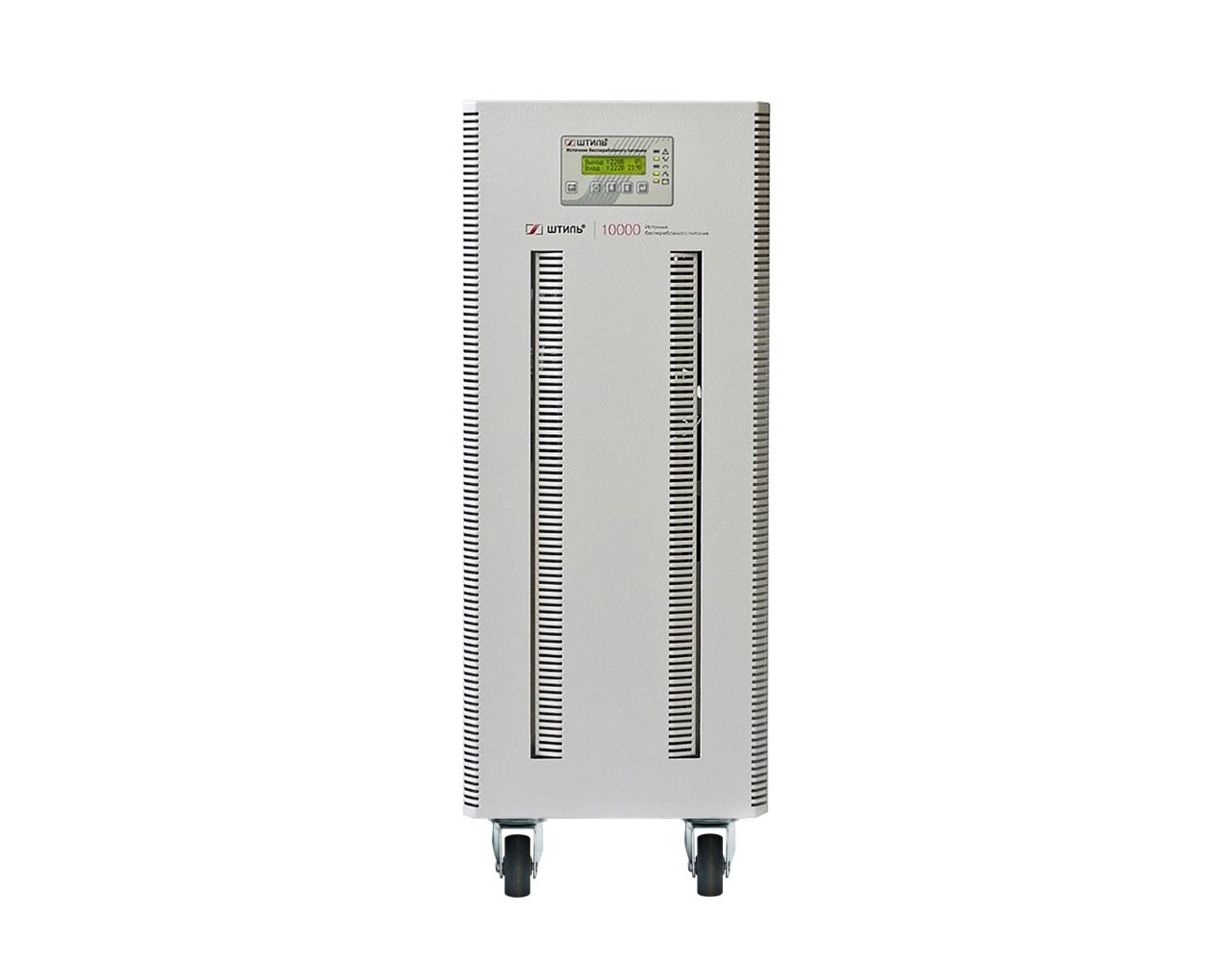

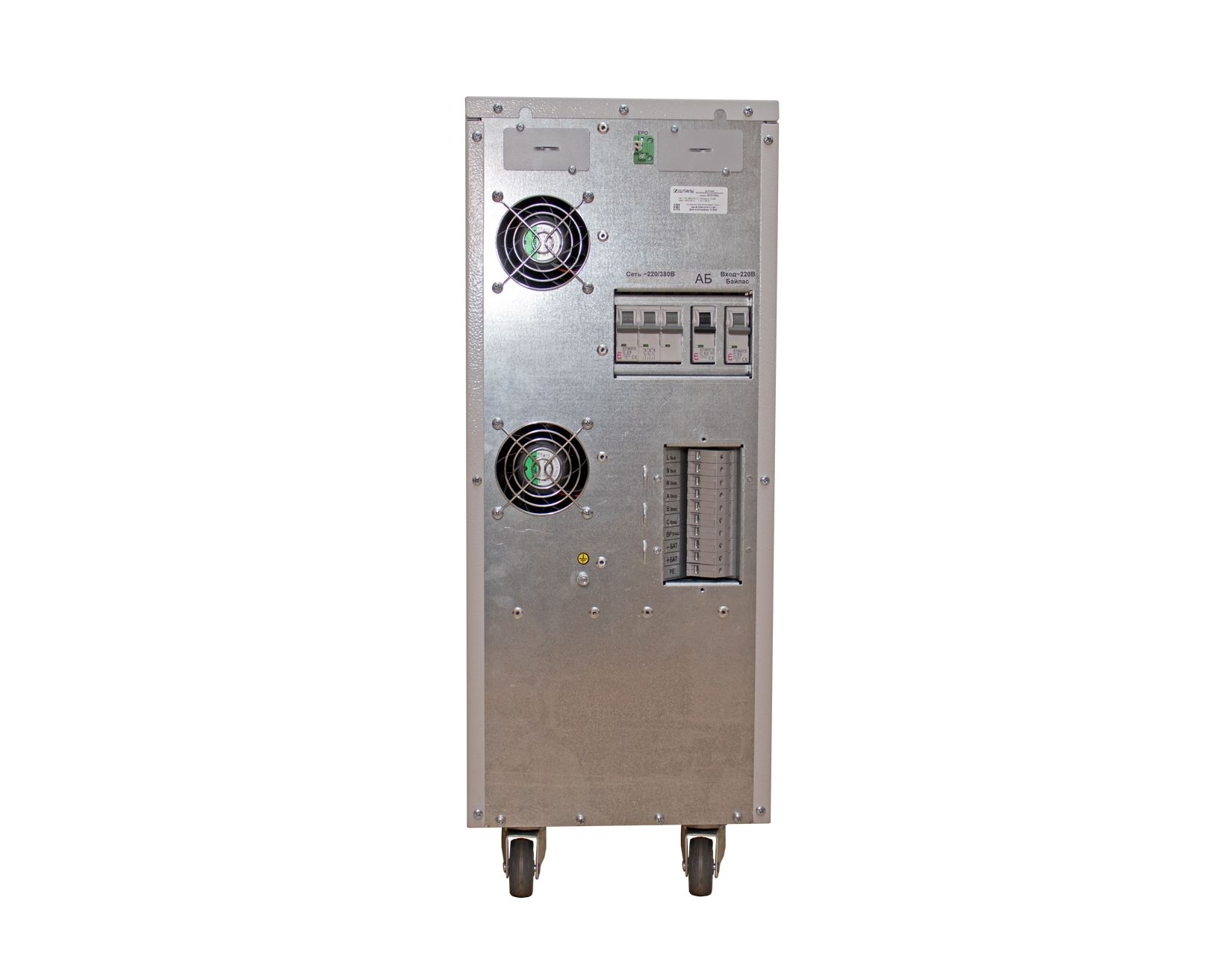

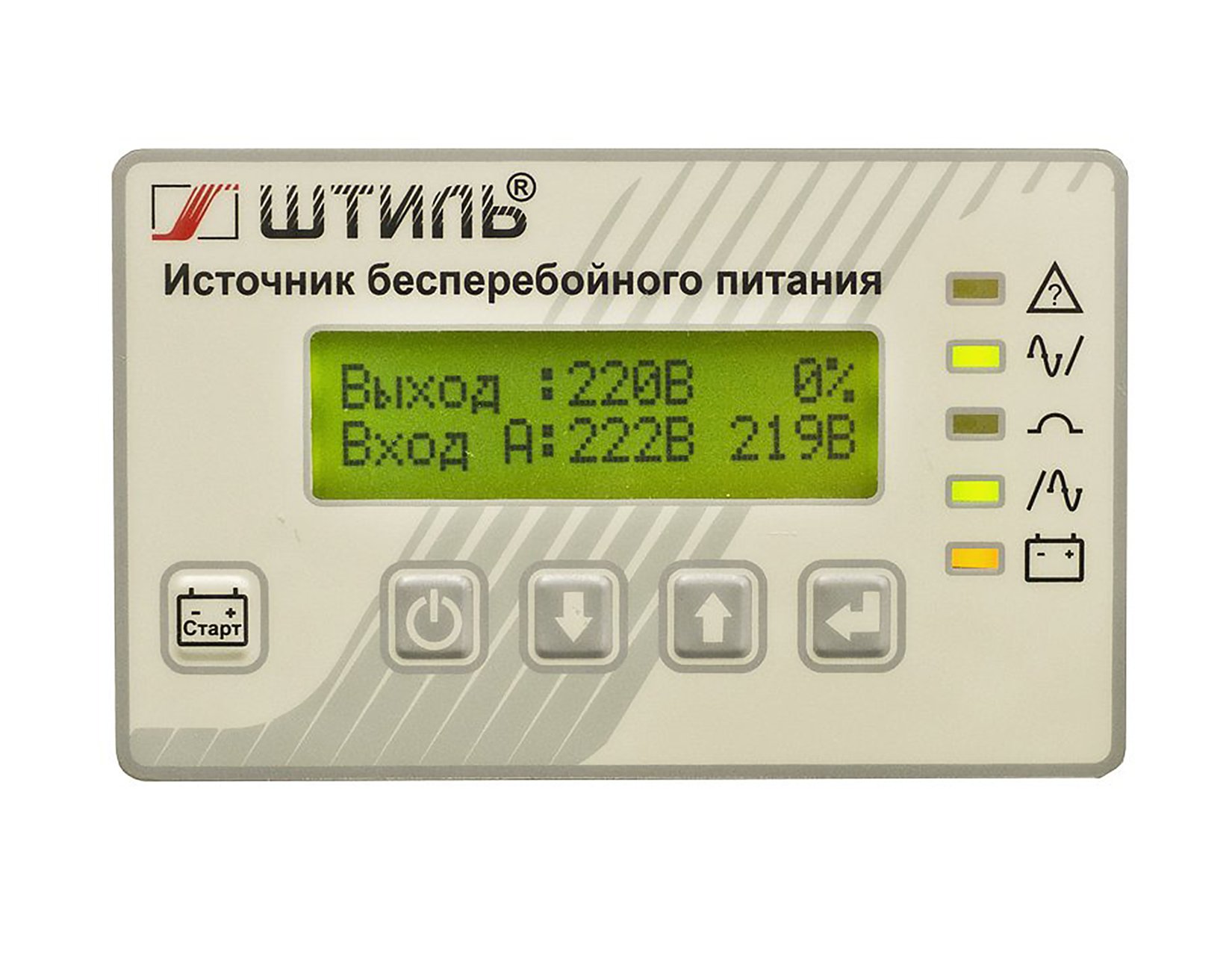

- онлайн ИБП с выходной мощностью от 10 кВА / 8 кВт до 20 кВА / 16 кВт напольного и стоечного исполнения.
