Внешние элементы молниеотвода
Принцип работы внешнего громоотвода заключается в защите от прямого попадания молний в здание. Выглядит как один или несколько металлических стержней, располагающихся на крыше дома. Основная задача внешней защиты — перехват молнии и ее передача токоотводу.

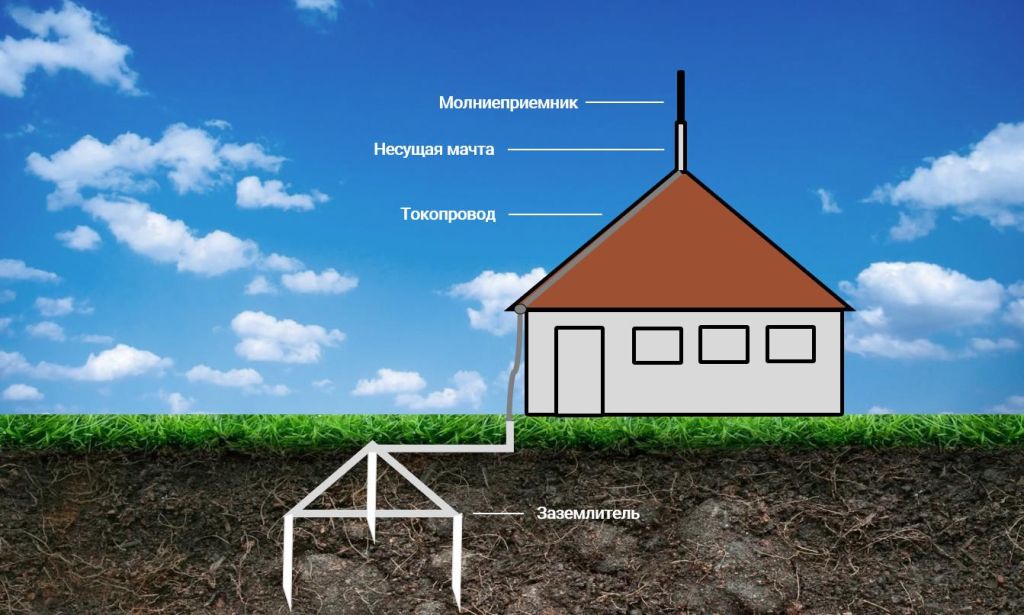

Конструктивные особенности молниеприемника
Молниеприемник — внешний элемент громоотвода, который необходим для улавливания разряда молнии и его перевода через токоотводы в землю. Его основные типы:
- Стержневой. В виде круглого стержня из стали, алюминия или меди с сечением 10-20 мм и длиной 1-3 м. На дачных и прочих небольших участках такого молниеотвода достаточно для надежной защиты от грозовых разрядов. Он устанавливается как на кровле домов, так и на вершине деревьев. Для пирамидальной кровли достаточно одного стержня, расположенного на самой высокой ее точке. Для двускатной нужно минимум два стержня с расположением по краям конька кровли.
- Сетчатый. Представлен в виде сетки из горизонтально уложенной круглой стали диаметром 6-8 мм. Сетчатый громоотвод устанавливают на крыше или на небольшой высоте над ней. Его применение актуально для отвода молний на больших частных домах и других объектах с кровлей, имеющей уклон не более 7°.
- Тросовый. Этот молниемприемник работает более эффективно, чем стержневой. Его используют чаще на протяженных двускатных кровлях из металлочерепицы. Тросовый молниеприемник — гибкий металлический прут из оцинкованной стали, алюминия или меди, который фиксируют между двумя устойчивыми опорами по всей длине конька дома.
Для отвода атмосферных разрядов от частного дома достаточно громоотвода, состоящего из стержневого молниеприемника, токоотвода и системы заземления.
Как работает токоотвод?
Токоотвод передает энергию разряда от молниеприемника к заземлителю. Он изготавливается из стальной, алюминиевой или медной проволоки с сечением более 6 мм2. Токоотвод устанавливается на стенах или водосточных трубах с максимальным отдалением от дверей и окон.
Для стержневого молниеприемника достаточно установки одного молниеотвода, а для сетчатого или тросового — не менее двух. Общее количество отводов зависит от площади кровли и количества концов молниеприемников.
Предназначение заземления в конструкции громоотвода
Система заземления состоит из проводника и заземлителя и подключается к молниеотводу. Ее задача – перенаправить электрический разряд в землю. Тип устройства подбирается в соответствии с характеристиками грунта. Внешне заземлитель выглядит как соединенные в единый контур стальные пруты, заглубленные в землю.
Внутренние элементы молниеотвода
При ударе молнии в землю ток распространяется по путям с наименьшим электрическим сопротивлением. Это, например, водопровод, канализация, газовые трубы и электрические сети. Разряд может повредить коммуникации и ударить током прикасающихся к ним людей. Для защиты от таких ситуаций в электросетях дома работает внутренний громоотвод. Его совместное применение с системой внешнего молниеотвода обеспечивает полную безопасность дома и его жителей во время грозы.
В качестве внутренней защиты используются устройства защиты от импульсных перенапряжений (УЗИП). Их принцип работы заключается в защите сетей от импульсного перенапряжения. УЗИП подключаются к электросети дома и устанавливаются в распределительном щитке. Дополнительно монтируется система уравнивания потенциалов — она объединяет все протяженные металлические конструкции дома, предотвращая появление электрического разряда.
Молниезащита в стабилизаторах напряжения
В некоторых моделях присутствует встроенная защита от импульсных перенапряжений, в том числе вызванных атмосферными разрядами. Например, в инверторных стабилизаторах бренда «Штиль» установлен встроенный УЗИП, который обеспечивает защиту от импульсных перенапряжений в соответствии с 3 классом (D). Однако из-за аварийных ситуаций, возникающих в сети в результате атмосферных разрядов, данный блок может выйти из строя. Поэтому рекомендуется перед стабилизатором в электрощите дополнительно размещать защитное устройство соответствующего класса.
