Особенности стабилизаторов напряжения в щиток

8 сентября 2023

В настоящее время на электротехническом рынке представлено несколько разновидностей стабилизаторов напряжения по способу размещения, среди которых получили широкое распространение модели, предназначенные для инсталляции в электрощит или рядом с ним.

Поговорим в нашей статье о стабилизаторах напряжения в щиток, какими они бывают, чем отличаются от других моделей и как их правильно подобрать.

Содержание

Что из себя представляют стабилизаторы напряжения в щиток?
Инверторные стабилизаторы напряжения от ГК «Штиль» в щиток
Инверторные стабилизаторы напряжения от ГК «Штиль» в щиток для защиты определенной нагрузки
Инверторные стабилизаторы напряжения от ГК «Штиль» в щиток для централизованной защиты
Как выбрать инверторный стабилизатор в щиток?
Фазность стабилизатора
Мощность стабилизатора
Особенности места установки
Где купить инверторные стабилизаторы напряжения ГК «Штиль» в щиток?

Что из себя представляют стабилизаторы напряжения в щиток?

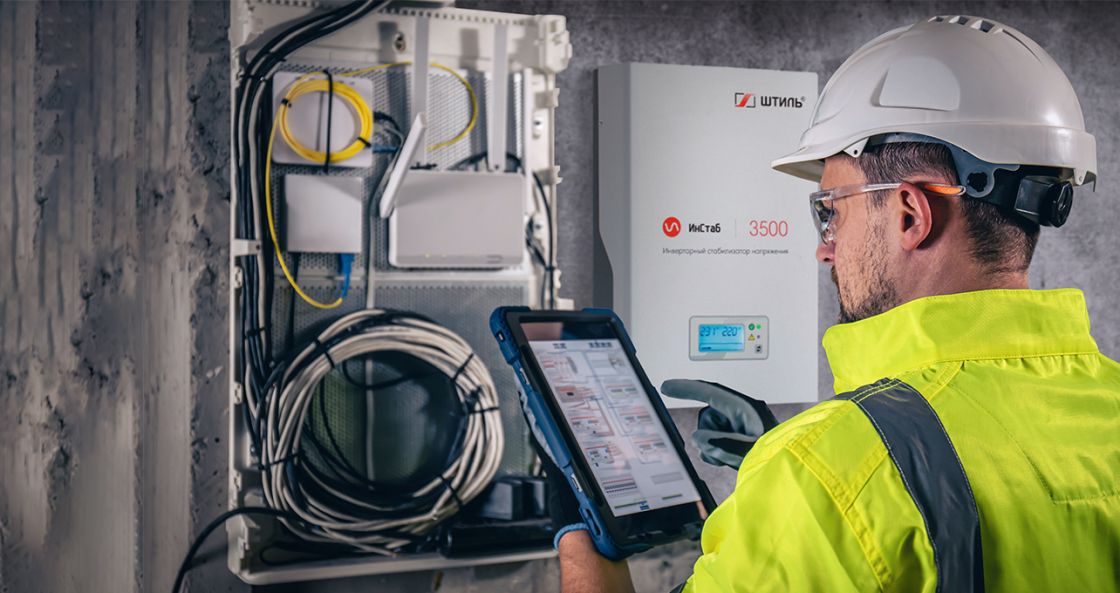

Стабилизаторами напряжения в щиток называют устройства, которые допускается устанавливать непосредственно внутрь электрощита или рядом с ним, с возможностью подключения сразу после вводного автоматического выключателя или автоматического выключателя определенных нагрузок.

Данные стабилизаторы, в отличие от других моделей, обладают следующими особенностями:

компактным корпусом, достаточным для того, чтобы свободно разместить устройство внутрь электрощита либо установить рядом с ним;
небольшим весом, позволяющим разместить устройство на вертикальную горизонтальную поверхность;
навесным способом инсталляции (как правило, монтаж таких изделий осуществляется на DIN-рейку, на кронштейн или самым простым способом - на саморезы или шурупы).

Обратите внимание!

Под стабилизаторами напряжения на DIN-рейку часто имеют в виду реле напряжения. Однако стабилизатором напряжения данное устройство не является. Чем отличается реле напряжения от стабилизатора можно узнать в данной статьей.

Некоторые модели стабилизаторов (релейного и электромеханического типов) могут работать в неотапливаемых помещениях. Поэтому допускается их размещение в уличных электрощитах или электрощитовых.

В зависимости от выходной мощности стабилизаторы в щиток могут применяться для защиты от скачков и просадок входного напряжения:

определенных критически важных потребителей или группы электрооборудования;
всей электротехники в доме, офисе или на производстве.

Инверторные стабилизаторы напряжения от ГК «Штиль» в щиток

Российский производитель систем электропитания «Штиль» выпускает широкий модельный ряд инверторных стабилизаторов напряжения настенного исполнения с выходной мощностью от 0,35 до 20 кВА, которые отлично подходят для установки рядом с электрощитом.

Данные модели в зависимости от выходной мощности имеют сравнительно небольшой размер корпуса с узким профилем, благодаря чему не занимают много места при инсталляции.

Инверторные стабилизаторы бренда «Штиль» отличаются от других типов устройств тем, что в схеме их работы реализована прогрессивная бестрансформаторная технология двойного преобразования, за счет которой обеспечивается:

мгновенная реакция на скачки и просадки сетевого напряжения;
коррекция входного сигнала в широком диапазоне напряжений – 90-310 В;
непрерывное электропитание нагрузки высококачественным напряжением (с отклонением не более 2% от номинального значения) и идеальной синусоидальной формой;
бесперебойное питание нагрузки при кратковременных обрывах сети – до 200 мс.

Инверторные стабилизаторы напряжения от ГК «Штиль» в щиток для защиты определенной нагрузки

К инверторным стабилизаторам бренда «Штиль», которые можно установить рядом с электрощитом для целенаправленной защиты от нестабильного напряжения ответственной нагрузки (например, системы отопления, кухонной техники, аудио- и видеооборудования, системы «умный дом», компьютерной техники, системы видеонаблюдения и др.), относятся модели настенного исполнения с выходной мощностью от 0,35 до 5 кВА.

Рассмотрим особенности их установки и подключения.

Модель	Мощность ВА/Вт	Степень защиты	Система вентиляции	Как установить?	Как подключить?	Габариты (ВхШхГ), мм	Масса, кг
IS350	350/300	IP20 Установка рядом с электрощитом допускается только внутри помещения с температурой от +5°C до +40°C	Конвекционная (безвентиляторная). Теплый воздух во время работы прибора выходит через верхнюю вентиляционную решетку. При размещении рядом с электрощитом необходимо предусмотреть свободную циркуляцию воздуха и не загораживать вентиляционное отверстие стабилизатора.	Прикручивается к стене на шурупы или саморезы. В комплекте предусмотрен шаблон для разметки поверхности.	Входная сеть подключается через сетевой шнур с трёхполюсной вилкой (подключается либо в розетку рядом с электрощитом, либо к автомату нагрузки, для этого можно обрезать вилку). Нагрузка подключается в евророзетку с заземлением на корпусе стабилизатора (при подключении группы нагрузок можно использовать тройник).	223х15х80	2
IS550	550/400					245х155х82	2
IS800	800/600					300х187х78	3
IS1000	1000/800
IS1500	1500/1125		Комбинированная (конвекционная/вентиляторная). Теплый воздух во время работы прибора выходит через верхнее вентиляционную решетку. Если внутренняя температура прибора повышается более 50°C, то поэтапно включаются его вентиляторы, которые выдувают нагретый воздух через верхнюю вентиляционную решетку. При размещении рядом с электрощитом необходимо предусмотреть свободную циркуляцию воздуха и не загораживать вентиляционное отверстие стабилизатора.
IS2000	2000/1500
IS2500	2500/2000				Входная сеть подключается через клеммы. Нагрузка подключается в евророзетку с заземлением на корпусе стабилизатора (при подключении группы нагрузок можно использовать тройник) или через клеммы. Обратите внимание! Рекомендованное сечение для подключения стабилизатора указано в инструкции по эксплуатации.	338х232х101	8
IS3000	3000/2500
IS3500	3500/2750
IS5000	5000/4500				Входная сеть и нагрузка подключается через клеммы. Обратите внимание! Рекомендованное сечение для подключения стабилизатора указано в инструкции по эксплуатации.	358х246х101

Установка инверторного стабилизатора IS5000 (5 кВА/4,5 кВт) рядом с со щитком для защиты группы ответственного оборудования

Инверторные стабилизаторы напряжения от ГК «Штиль» в щиток для централизованной защиты

К инверторным стабилизаторам бренда «Штиль», предназначенным для установки рядом с электрощитом для централизованной защиты от нестабильного напряжения всего электрооборудования в доме, офисе или на производстве, относятся модели настенного исполнения с выходной мощностью от 7 до 20 кВА.

Рассмотрим особенности их установки и подключения.

Модель	Мощность кВА/кВт	Степень защиты	Система вентиляции	Как установить?	Как подключить?	Габариты (ВхШхГ), мм	Масса, кг
IS7000	7/5,5	IP20 Установка рядом с электрощитом допускается только внутри помещения с температурой от +5°C до +40°C.	Комбинированная (конвекционная/вентиляторная). Теплый воздух во время работы прибора выходит через верхнее вентиляционную решетку. Если внутренняя температура прибора повышается более 50°C, то поэтапно включаются его вентиляторы, которые выдувают нагретый воздух через верхнюю вентиляционную решетку. При размещении рядом с электрощитом необходимо предусмотреть свободную циркуляцию воздуха и не загораживать вентиляционное отверстие стабилизатора.	Прикручивается к стене на шурупы или саморезы. В комплекте предусмотрен шаблон для разметки поверхности.	Входная сеть подключается через клеммы. Нагрузка подключается в евророзетку с заземлением на корпусе стабилизатора (при подключении группы нагрузок можно использовать тройник) или через клеммы. Обратите внимание! Рекомендованное сечение для подключения стабилизатора указано в инструкции по эксплуатации.	448х382х101	9
IS8000	8/7,2					498х370х101	11
IS10000	10/9					498х370х101	11
IS12000	12/11			Прикручивается к стене на специальный кронштейн, который предоставляется в комплекте поставки.		535х480х103	15
IS15000	15/13,5					535х480х103	15
IS20000	20/18					481х379х191	22

Обзор инверторных стабилизаторов напряжения IS5000 (5 кВА / 4,5 кВт) и IS7000 (7 кВА / 5,5 кВт) «Штиль»

Установка трёх инверторных стабилизаторов IS10000 (10 кВА/9 кВт) рядом с со щитком для комплексной защиты нагрузки в загородном доме

Обратите внимание!

Подробно о том, как подключить стабилизатор напряжения в щиток для защиты всего дома или квартиры можно узнать в следующих статья:

Как выбрать инверторный стабилизатор в щиток?

Чтобы правильно подобрать стабилизатор напряжения для установки рядом с электрощитом, необходимо определить фазность модели, её выходную мощность и обязательно учесть особенности места размещения.

Фазность стабилизатора

Если на объект (дом, квартиру или офис) заходит электросеть с напряжением 220/230 В то потребуется установить однофазный стабилизатор напряжения. В зависимости от мощности его можно установить для защиты как некоторых электроприборов, так и всей нагрузки.

Если входная электросеть с напряжением 380/400 В, то возможно несколько вариантов подключения. Рассмотрим их в таблице ниже.

Вариант подключения к сети 380/400 В	Фазность нагрузки	Варианты защиты
Один трехфазный стабилизатор (целесообразно в том случае, если есть трехфазная нагрузка	- трехфазная - однофазная	- одиночная нагрузка - группа оборудования - вся электротехника
По одному однофазному стабилизатору на каждую фазу	- однофазная - трехфазная (в редких исключениях, требуется консультация специалистов ГК «Штиль»)	- вся электротехника
Однофазный стабилизатор на определенную фазу	- однофазная	- одиночная нагрузка на фазе - группа оборудования на фазе - вся электротехника на фазе
Один стабилизатор с трехфазным входом и однофазным выходом (3 в 1)	- однофазная (для равномерного распределения потребляемой мощности по всем питающим фазам, при наличии нагрузки потребляемая мощность которой превышает выделенную мощность на фазу)	- одиночная нагрузка - группа оборудования - вся электротехника (в редких случаях)

Мощность стабилизатора

Выходная мощность стабилизатора должна превышать максимальную потребляемую мощность подключаемого оборудования примерно на 20-30%. Такой запас необходимо для того, чтобы при значительных просадках напряжения (менее 165 В) стабилизатор мог компенсировать потерю своей выходной мощности.

При подборе стабилизатора обязательно учитывается как его полная выходная мощность (в вольт-амперах – ВА), так и активная (в ваттах – Вт).

Активная потребляемая мощность всегда указывается в паспорте нагрузки или на её шильдике. Полная потребляемая мощность нагрузки редко отмечается производителем. Если данной информации нигде не указано, то ее можно рассчитать. Для этого активная мощность нагрузки делится на её коэффициент мощности (cos φ). Расчет выполняется по формуле: P_полная = P_{активная}/cos (φ).

Обратите внимание!

Cos φ или power factor (PF) можно узнать в паспорте или на самом шильдике электротехники. Если данного значения нигде не нет, то можно взять данные для разных видов нагрузок из открытых источников либо использовать усредненное значение 0,8. Также усредненное значение можно использовать, если необходимо рассчитать полную мощность группы подключаемых к стабилизатору потребителей.

Особенности места установки

Перед установкой стабилизатора напряжения рядом с щитком важно учесть свободное пространство для его инсталляции таким образом, чтобы система вентиляции устройства эффективно функционировала и прибор не перегревался.

У инверторных стабилизатора «Штиль» предусмотрена защита от перегрева. При её срабатывании устройство либо отключает нагрузку (в моделях до 500 ВА), либо безразрывно переводит её электропитание на сеть по цепи байпаса. В любом случае перегрева лучше не допускать, чтобы обеспечить нагрузку непрерывно защитой от нестабильного напряжения.

Также при установке стабилизатора важно учитывать требования по шуму. Если в помещении шум недопустим, то лучше устанавливать бесшумные стабилизаторы, у которых конвекционная (безвентиляторная система охлаждения). Если шум не так важен, то подойдут модели с комбинированной (конвекционной/вентиляторной) системой охлаждения, у которой вентиляторы будут включаться только при высокой внутренней температуре. Особенности работы системы охлаждения инверторных стабилизаторов «Штиль» можно узнать в таблицах выше.

Где купить инверторные стабилизаторы напряжения ГК «Штиль» в щиток?

Купить инверторные стабилизаторы напряжения для установки рядом с электрощитом можно в интернет-магазине российского производителя систем электропитания «Штиль» с быстрой доставкой по России. Заказ доступен как для физических лиц, так и для представителей компаний с выбором удобного способа получения товара.

На сайте представлен полный ассортимент стабилизаторов в щиток. Если вышеуказанной информации по подбору недостаточно, то за консультацией можно обратиться к специалистам компании в онлайн-чате или сразу заполнить электронную форму подбора. Также в нашем интернет-магазине действует функционал по оперативному автоматическому подбору стабилизатора напряжения за 1 минуту.
