Какие сетевые проблемы особо опасны для телевизора?
Бесспорно, аппаратура с импульсным блоком питания (далее – БП) менее зависима от параметров сетевого напряжения, чем, например, газовый котёл или циркуляционный насос. Однако полностью неуязвимы бывают только герои в боевиках, а телевизор, равно как и любое другое потребляющее электроэнергию устройство, может выйти из строя из-за воздействия некачественного напряжения. При этом ремонт ляжет на плечи владельца, а не «специалиста» утверждавшего, будто защита телевизору не нужна.
Если в питающей телевизор сети возникло какое-либо отклонение напряжения от нормы, то события могут пойти по одному из трех сценариев развития:
- фактическое сетевое напряжение не выйдет за рамки штатных пределов БП (обычно указаны на задней панели телевизора);
- фактическое сетевое напряжение просядет ниже рабочей границы БП;
- фактическое сетевое напряжение превысит допустимую для БП величину.
В первом случае сетевой перепад напрямую не отразится на функционировании телевизора. Однако необходимо учитывать, что длительная работа на пределе возможностей, то есть когда значение входного напряжения максимально приближено к критическому, снижает срок службы БП.
Во втором случае телевизор отключится и будет пребывать в выключенном состоянии до возвращения сети к допустимому состоянию.
Третий случай наиболее опасен. Повышенное сетевое напряжение часто приводит к поломке телевизора, особенно опасно экстремальное перенапряжение в 300 В и более. В первую очередь страдают входящие в состав БП одноразовые предохранители. Их «героическое» сгорание спасает остальные узлы устройства, но при этом разрывает цепь питания, соответственно, телевизор перестаёт функционировать. Не исключён и худший сценарий, при котором БП пропустит часть высоковольтного воздействия через себя, что приведёт к выгоранию следующих за ним модулей. Цена ремонта в такой ситуации может быть сопоставима со стоимостью нового телевизора.
При сетевом перенапряжении происходит поражение не только включенного оборудования, но и находящегося в ждущем режиме. Это особенно актуально для телевизора, так как по окончанию просмотра мы обычно ограничиваемся нажатием кнопки на пульте и не осуществляем его полного отключения (с помощью кнопки на корпусе).
В какой сети могут возникнуть отклонения и перенапряжения?
Наиболее остро проблема с качеством электроэнергии стоит в частном секторе, дачных кооперативах и загородной местности. Электросеть там, во-первых, сильнее изношена и чаще оказывается перегружена, а во-вторых, более уязвима перед негативными природными воздействиями, такими как гроза, ледяной дождь или ураган.
Параметры электричества в частном доме могут изменяться по несколько раз за день. Для возникновения перепада достаточно, например, чтобы сосед включил сварочный аппарат или мощный насос. Если в результате таких или любых других колебаний сетевое напряжение достигает значений, превышающих максимально допустимую для телевизора величину, то сомневаться незачем – устройство нуждается в защите!
Жители крупных городов тоже знакомы с проблемами электропитания, в частности, периодические скачки напряжения докучают потребителям, проживающим вблизи крупных промышленных предприятий. Кроме того, никто не застрахован от сетевых аварий, возникающих вследствие техногенных происшествий или пресловутого человеческого фактора.
В абсолютно любой сети может возникнуть отклонение и что ещё хуже – экстремальное перенапряжение. Поэтому устройство, способное нейтрализовать вред от таких явлений, никогда не будет лишним. Даже если прямо сейчас в нём и нет жизненной необходимости, то невозможно предугадать как поведёт себя электросеть в следующий час, день, месяц!
Согласитесь, крайне обидно получить поломку современного смарт-телевизора за десятки тысяч рублей из-за секундного перенапряжения, вызванного обрывом нулевого провода в розетке или ошибкой электрика, неправильно скрутившего кабели где-то во внешнем щитке.
Какие средства борьбы с сетевыми отклонениями и перенапряжениями существуют?
Ответом будет следующий список из следующих пяти устройств:
- реле контроля напряжения (РКН);
- устройство защиты от импульсных перенапряжений (УЗИП);
- сетевой фильтр;
- стабилизатор напряжения;
- источник бесперебойного питания (ИБП).
РКН, УЗИП и сетевой фильтр
Первые три устройства не повышают качество входного напряжения, а лишь обесточивают нагрузку в момент выхода его значения из допустимых границ. У реле такие границы устанавливаются пользователем. Фильтр и УЗИП не защищают от пониженного напряжения и имеют только верхнюю границу, зависящую от характеристик входящего в их состав варистора. Отметим, что данный компонент (варистор) часто рассчитан на одно единственное срабатывание, после которого приходит в негодность.
РКН, УЗИП и сетевой фильтр спасут бытовую технику и электронику в момент перенапряжения, но при этом отключат её. Не самый удобный вариант, особенно при наличии периодических и сильных скачков. Кроме того, установку РКН и УЗИП может выполнить только человек, имеющий определённые знания в области электротехники. Подбор подобного изделия, в особенности УЗИП, лучше тоже доверять только специалисту.
Стабилизатор напряжения и ИБП
Стабилизатор предназначен для улучшения характеристик приходящего из стационарной сети напряжения. Прибор будет подтягивать сетевые параметры до допустимого уровня и прибегать к защитному отключению лишь в моменты их критического отклонения.
Основная задача ИБП – автономнее питание нагрузки в момент отсутствия электроэнергии в основной сети. Некоторые «бесперебойники» параллельно выполняют и функцию стабилизатора, сглаживая сетевые колебания и переходя на батареи только при предельных просадках и всплесках питающего напряжения.
Современный стабилизатор и ИБП снабдят нагрузку качественной электроэнергией, а также либо минимизируют, либо полностью исключат её отключения в условиях отклонения сетевых параметров от нормы. Устанавливать бытовые стабилизаторы и ИБП можно самостоятельно!
В рассматриваемом нами контексте ИБП несёт некоторую избыточность. Всё-таки телевизор не самое критичное устройство и для его надёжной защиты будет достаточно стабилизатора. Хотя если вы фанат футбола (хоккея, тенниса и т.д.) и не хотите, чтобы неожиданный обрыв в электропитании помешал насладиться трансляцией решающего матча, то можно задуматься и о покупке «бесперебойника». Тем не менее далее мы подробнее остановимся на стабилизаторах напряжения, так как они являются наиболее оптимальным способом защиты телевизора от скачков напряжения.
Какие виды стабилизаторов существуют и какой их них лучше всего подходит для телевизора?
Представленные на рынке стабилизаторы подразделяются на:
- электромеханические;
- релейные;
- электронные;
- инверторные.
Между собой указанные разновидности отличаются устройством электрической схемы (в основе каждой – собственный принцип стабилизации электроэнергии), а также эффективностью работы и ценой.
Отметим, что в списке не указаны стабилизаторы феррорезонансного типа. В свое время данные устройства стали первыми стабилизирующими приборами бытового назначения, которые чаще всего использовались как раз с телевизионными приёмниками. Но сегодня феррорезонансные конструкции, ввиду некоторых их недостатков, при производстве новых стабилизаторов практически не применяются, а старые «советские» модели – морально устарели.
Подходящий для работы с современным телевизором стабилизатор должен иметь:
- мощность – не меньше потребляемой мощности телевизора, а лучше чуть больше (рекомендован запас в 20-30%);
- диапазон рабочего (т.е. стабилизируемого) напряжения, соответствующий характерным для электросети отклонениям и не меньше, чем допустимый диапазон БП телевизора;
- аварийную защиту, оперативно обесточивающую телевизор в момент критического сетевого перенапряжения;
- быстродействие, достаточное для нейтрализации сетевого возмущения до его попадания на вход телевизора;
- минимальный уровень шума при работе;
- компактный корпус, позволяющий разместить изделие максимально удобно.
Даже самые современные электромеханические стабилизаторы не способны беззвучно работать, а по быстродействию уступают большинству моделей других типов. Звуковые эффекты (щелчки) сопровождают и срабатывание релейных стабилизаторов, кроме того, подобные приборы обычно не отличаются широким диапазоном стабилизации.
Максимальное и минимальное входное напряжение у релейного стабилизатора может оказаться меньше, чем аналогичные напряжения у современного БП. На практике это может привести к отключению телевизора в сетевых условиях, при которых он смог бы, в случае прямого подключении (т.е. без стабилизатора), безопасно функционировать.
Наиболее эффективны при работе с телевизором электронные и инверторные стабилизаторы. Они имеют соизмеримую стоимость (для устройств от проверенных производителей со схожими характеристиками), но при этом инверторные модели обеспечивают более высокий уровень защиты, в частности гарантируют максимальное быстродействие.
Где купить качественный инверторный стабилизатор для телевизора?

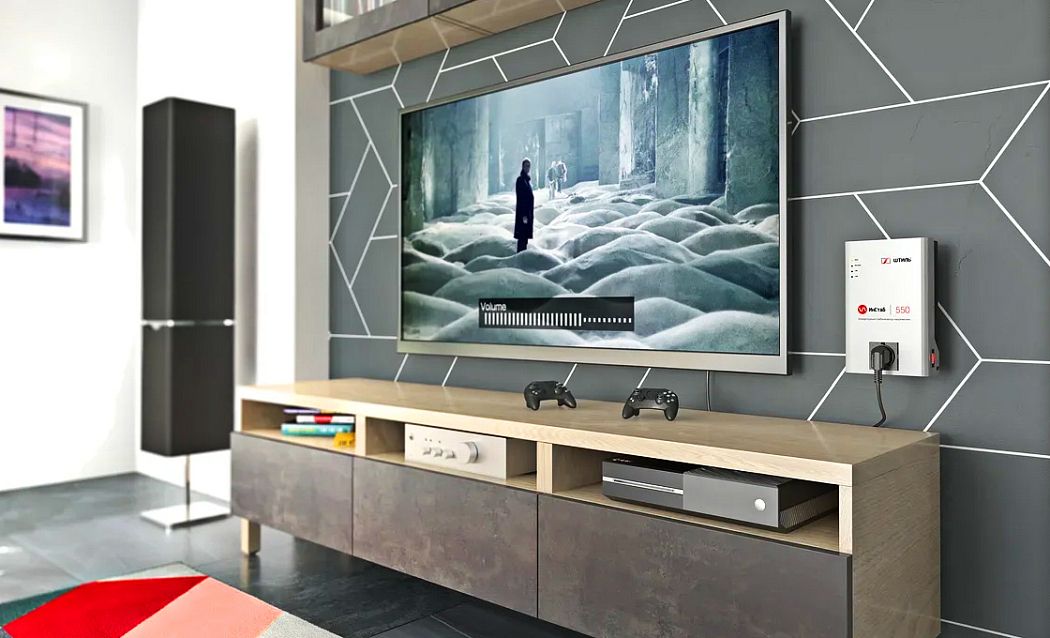

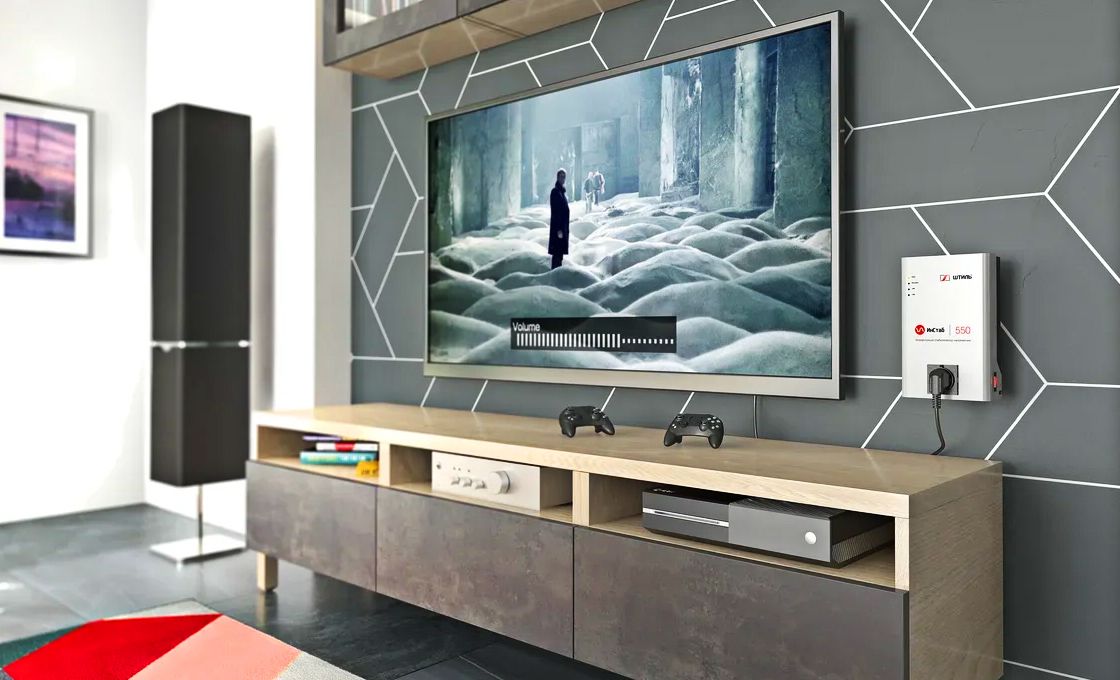

Для работы с телевизорами подойдут следующие инверторные модели стабилизаторов «Штиль» серии «ИнСтаб»: IS350, IS550 и IS800 с выходной мощностью 300, 400 и 600 ватт.
Они выпускаются в удобном навесном корпусе небольших габаритов, имеют беззвучную систему охлаждения (конвекционную / безвентиляторную). Грантируют эталонный уровень защиты от перепадов сетевого напряжения (исходя из конкретной ситуации возможно использование и других моделей).
Если требуется защитить не только телевизор, но и другие электроприборы, то подойдут более мощные модели. Некоторые из них представлены ниже.
